Springboot项目应用流程引擎

项目中要用到流程引擎，以前做项目是自己扣摸着做的简版引擎，现在工作中有机会要用流程引擎，就把他写成专题，记录下。

一、部署flowable。

flowable部署见文章：https://blog.csdn.net/u013972652/article/details/109990809

二、画流程图，在线生成流程xml配置文件。

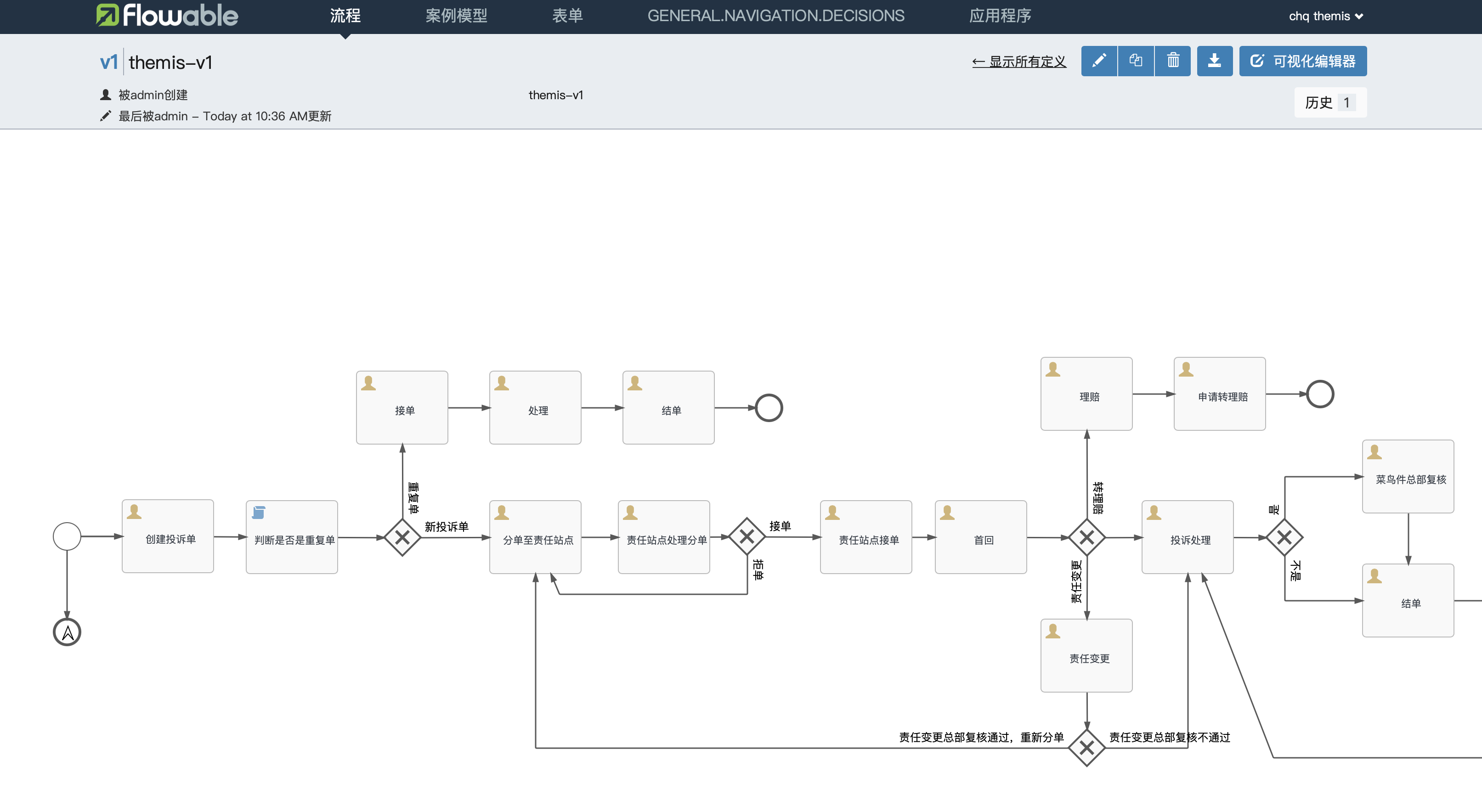

1.搭建flowable后，访问页面，在流程编辑器中画流程：

2.一定要有开始和结束，

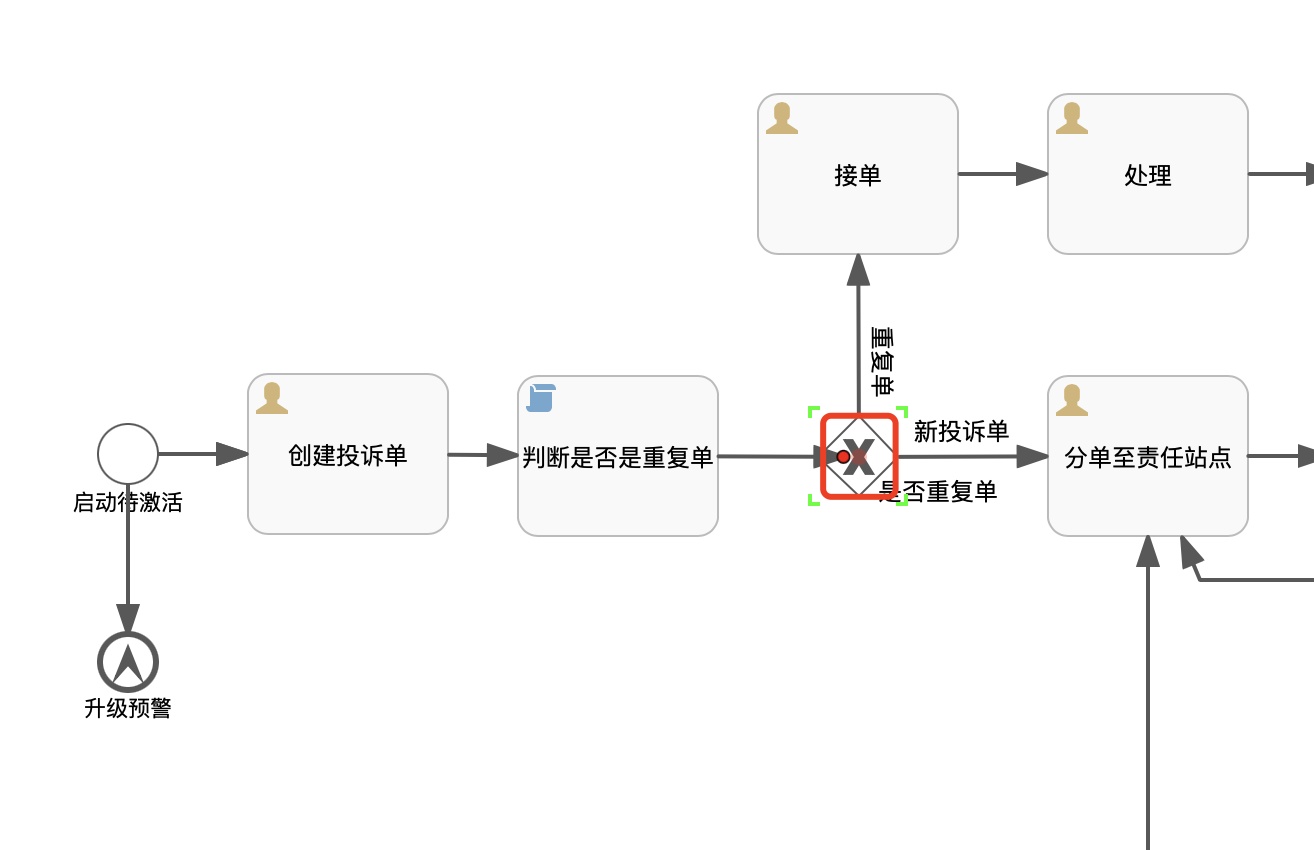

3.在画图过程中，注意流程路线一定要指向下个节点的正中间红点处，如下图，否则保存时试运行会报错 invalid target for sequenceflow（这个奇葩的错误让我鼓捣了好久）。

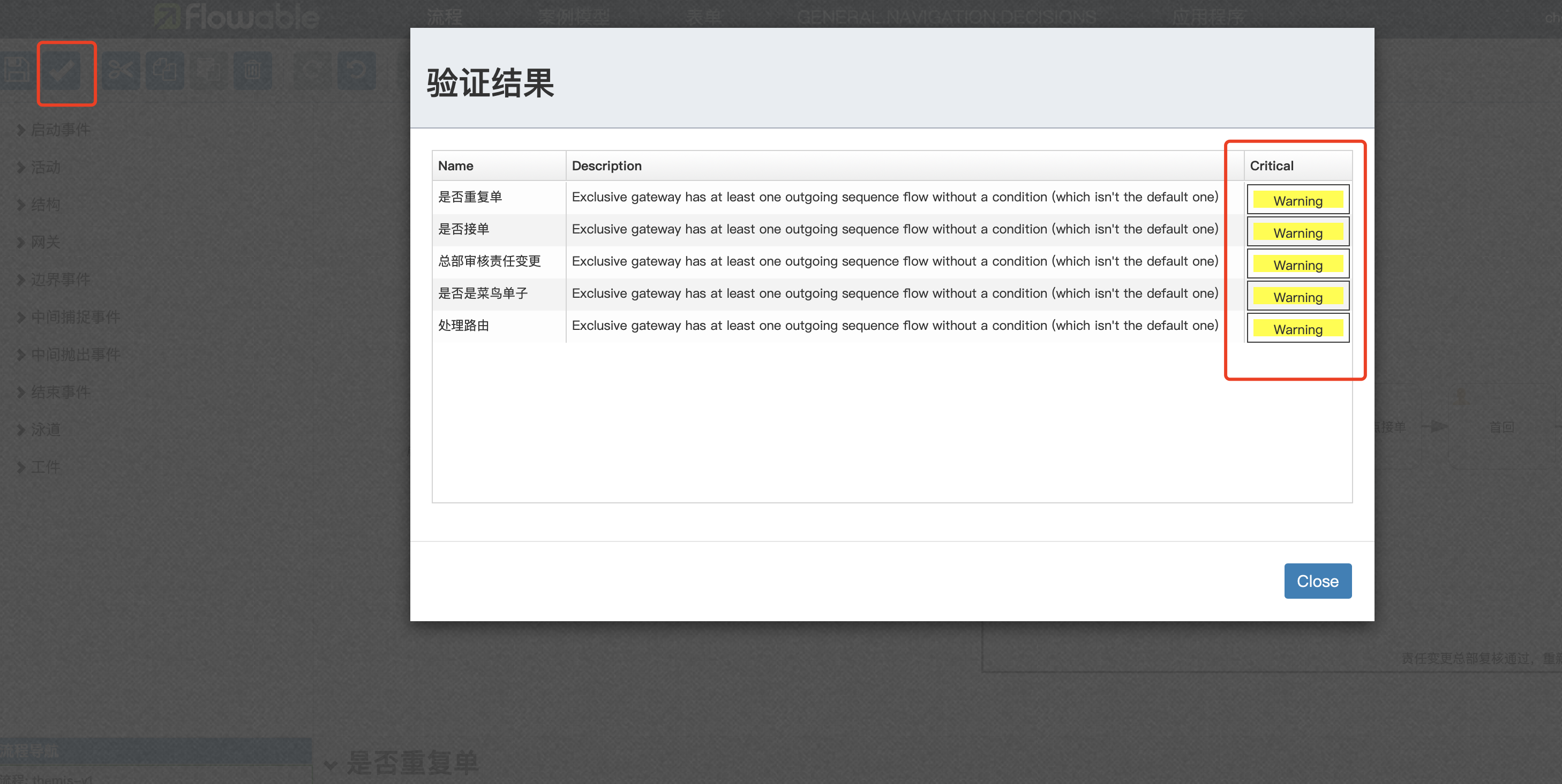

4.最后保存流程图时要试运行下，看图是否画的正确，error 就要重新修改了，注意，最好id都命名，这样可以看到哪个节点报的error。

5.没有error，可以点保存或者右上角下载按钮，可以直接导入项目来用了。

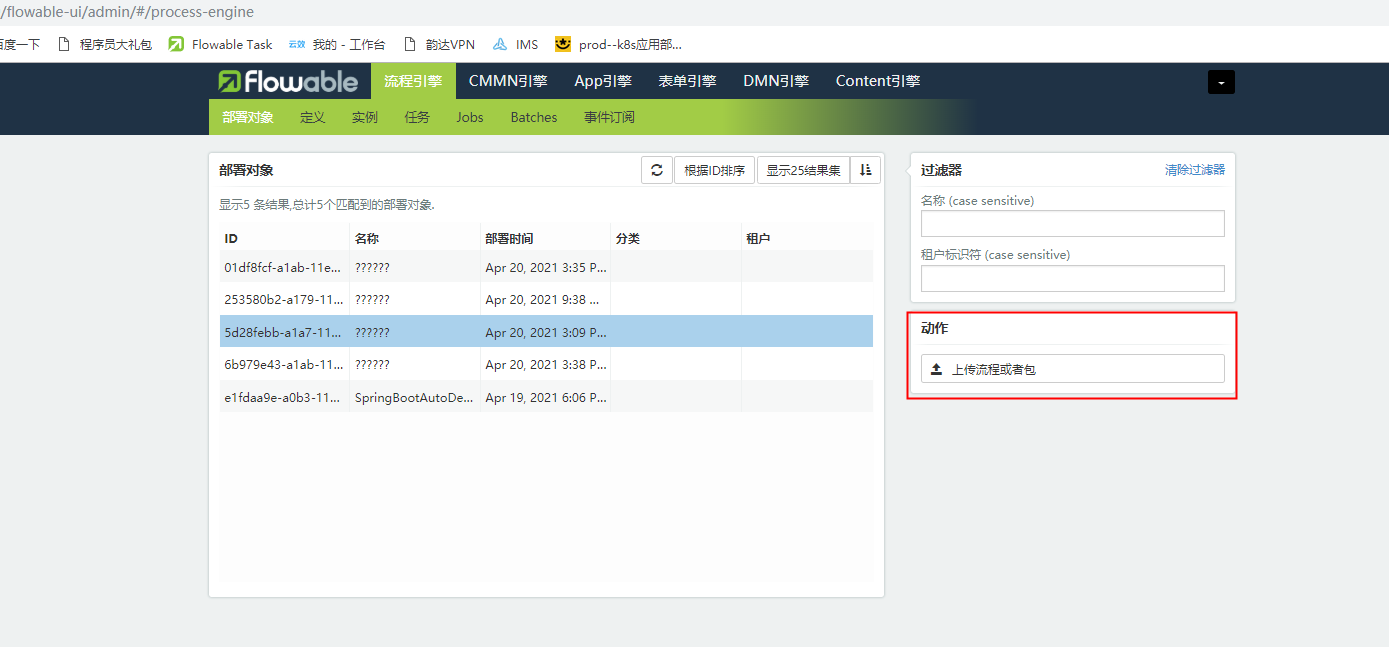

6.如果有小可爱们跟我一样，flowable-ui 和flowable应用配置的同一个数据库，那就简单了，设计好流程图，在APP.ADMIN.TITLE 中的流程引擎，点下图中红框里的按钮上传自己定义的xml文件，就直接部署到项目里面了。

三、接入项目。

1.springboot项目自行搭建添加数据库启动没问题后，引入包依赖，把之前编辑好的xml文件放到 resurces/processes 路径下。

      <!--flowable工作流依赖-->
        <!-- https://mvnrepository.com/artifact/org.flowable/flowable-spring-boot-starter -->
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-spring-boot-starter</artifactId>
            <version>6.6.0</version>
        </dependency>

2. 启动成功，创建86张表。

启动失败报错1:

因为我搭建的flowable和Springboot 用的同一个数据库，所以尝试新建了一个数据库，并修改了配置，结果仍旧报错：启动失败报错2

启动失败报错2：Table 'flowstudy.act_ge_property' doesn't exist，这是个全新的数据库，是没有数据表的，照理来讲应该创建的，可为什么没有触发创建呢？
经过一番倒腾发现了问题，数据库链接没有制定 schema，然后schema日志是创建过了这86张表了，但是库里并没有。
解决方案：在数据库连接里加上 &nullCatalogMeansCurrent=true 指定只读取当前schema，之后创建表并启动成功了。

3. 按照文档，写了一个简单的测试如下，然后用 POSTMAN 访问：localhost:31882/flowable/test，结果报错，流程ID找不到，继续踩坑～～
回想了下，我是新建的库，所以库里没有我之前保存的流程图。那么我再切回搭建flowable的库试试，里面是有数据的。然后删掉了processes里的xml文件，用

红色字体是坑，其实应该是有两种部署方式，

a：之前编辑好的xml文件放到 resurces/processes 路径下，启动项目时自动部署流程图到数据库了，此时可以删掉xml文件，因为数据库保存了，本地文件没什么作用了

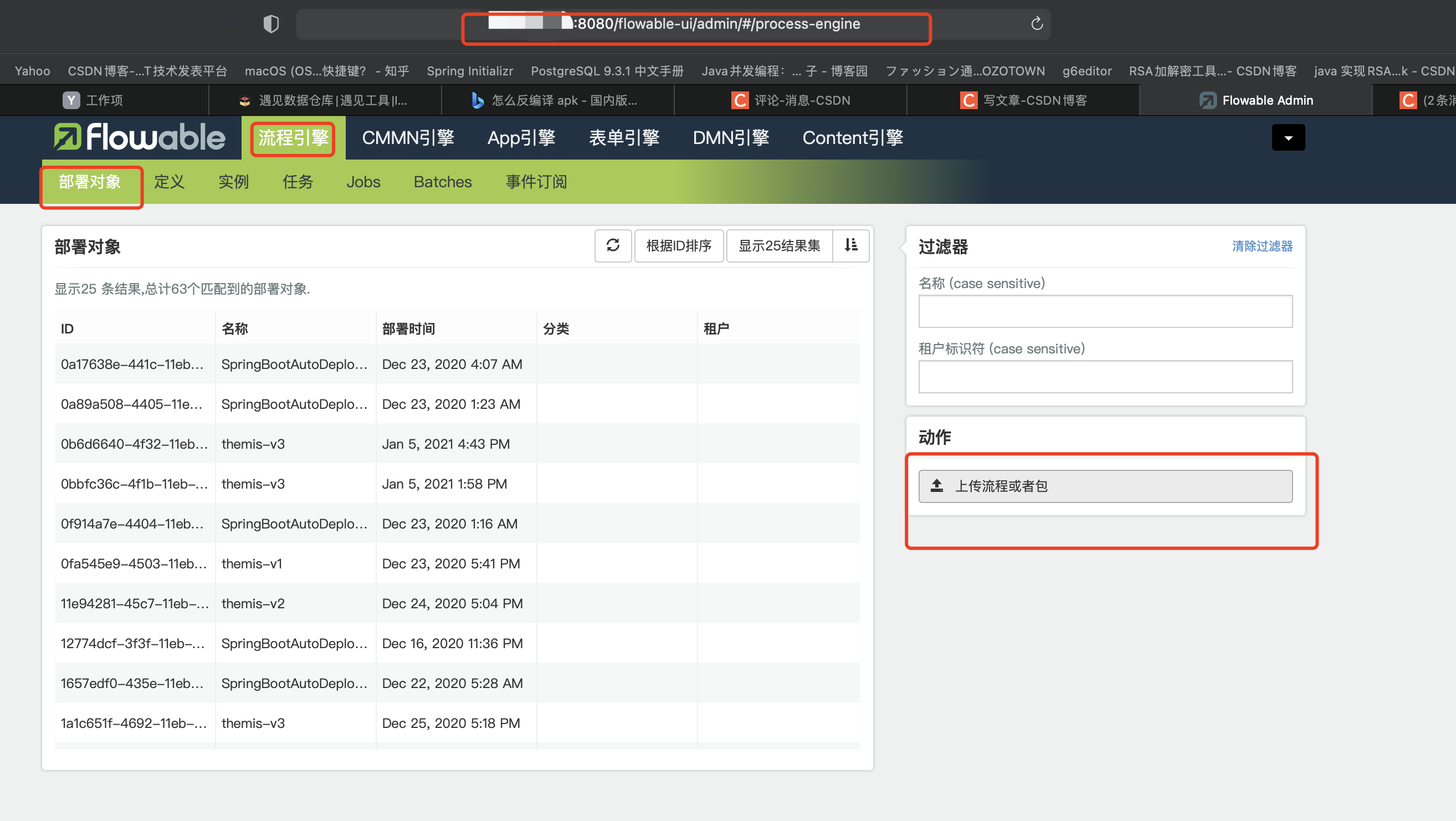

b：根据文章部署了FlowableModeler 管理页面的话（https://blog.csdn.net/u013972652/article/details/109990809），可以编辑完流程图后下载xml文件，然后在 http://10.19.**.***:8080/flowable-ui/admin/#/process-engine 页面手动部署流程图，截图如下： 此种操作生效的前提是 FlowableModeler 和 Springboot项目是同一个数据库

startProcessInstanceByKey(),找到了流程文件，返回了流程ID。

@Slf4j
@RequestMapping("flowable")
@RestController
public class TestController {

    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private TaskService taskService;

    @Autowired
    private HistoryService historyService;

    @Autowired
    private RepositoryService repositoryService;

   @Qualifier("processEngine")
   @Autowired
    private ProcessEngine processEngine;

    @GetMapping("test")
    public String createProcess(){
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("themis-v1");

        return "创建流程成功，流程ID为：" + processInstance.getId();
    }

}

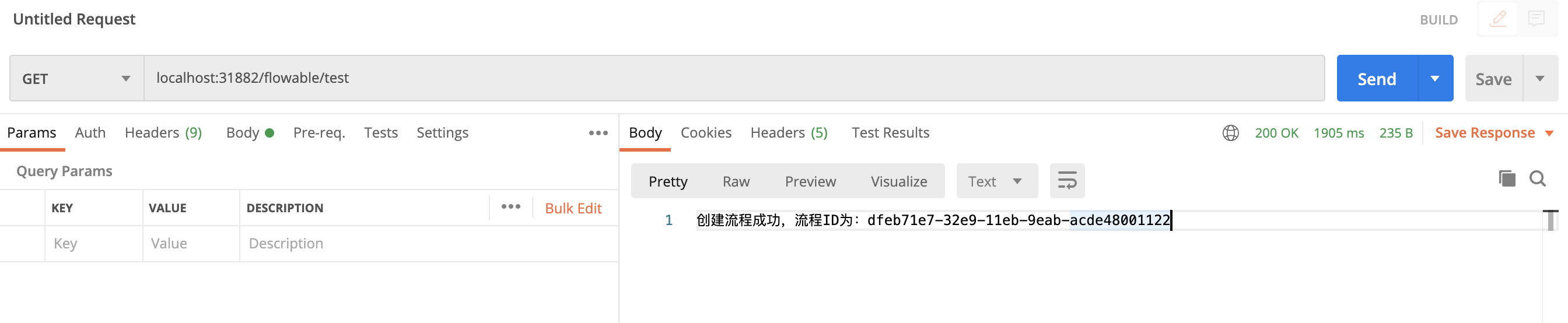

如图：

4.按照自己画的流程图，一步步的验证。
