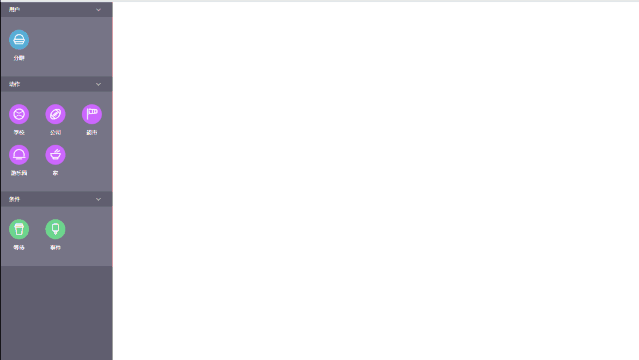

项目效果

现在市场上的绘制图表工具有那些

• G6 :是一个图可视化引擎。它提供了图的绘制、布局、分析、交互、动画等图可视化的基础能力。旨在让关系变得透明，简单。让用户获得关系数据的 Insight。
• graphviz 图形可视化是一种将结构信息表示为抽象图形和网络图的方式。自动图形绘制在软件工程，数据库和Web设计，网络以及许多其他领域的可视界面中具有许多重要的应用程序。

什么是jsplumb,能做什么？

• jsplumb是一个图表插件，它能绘制一条链条的流程图，类似于Visio的应用程序或工作流程设计器，由于图表项目和连接的所有参数都是非常精细可控的，因此您可以绘制您可以想到的任何类型的图表的。而且它是完全免费的，并根据MIT许可证提供。您可以直接从jsPlumb github网站下载框架。该项目主要由Simon Porritt开发，他在澳大利亚西德尼担任网络开发人员。 jsPlumb由他积极开发。

jsplumb 的简单入门

1.基本概念

• Souce 源节点

• Target 目标节点

• Anchor 锚点

  一个位置，放置端点的地方，相对于一个元素的来源，您不需要自己硬编码来创建它，jsPlumb提供给您各种功能，您只需要按照您的需要创建它就可以了。它没有可视化的显示，只是一个逻辑位置，可以使用锚的id来引用它，jsPlumb支持这样做。

• Endpoint 端点

链接的一端的可视化表示，您可以创建并可以链接他们；您可以让他们支持拖拽，或者您可以直接使用jsPlumb.connect()在创建链接时直接创建它们。

• Connector 连接

链接两个元素的线，页面的可视化表示，jsPlumb有三种默认类型:Bezier曲线，直线，和流程图链接器，您不用去处理连接器，当您需要使用它们时，您只需要定义它们即可。

2.基础demo

2.1. 连接两个节点

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/01.html

jsPlumb.ready方法和jquery的ready方法差不多的功能，jsPlumb.connect用于建立连线

参数说明：jsPlumb.connect(config) return connection

>>> connect方法详情

2.2. 连接的其他参数

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/03.html

可以通过connector去设置链接线的形状，如直线或者曲线之类的。anchor可以去设置锚点的位置。

jsplumb连线的样式有四种

• Bezier: 贝塞尔曲线
• Flowchart: 具有90度转折点的流程线
• StateMachine: 状态机
• Straight: 直线

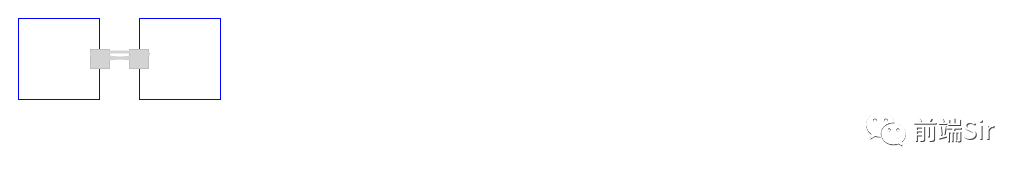

2.3. 给连接加上样式

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/05.html

例如给连线设置不同的颜色，设置不同的粗细之类的。

jsPlumb.connect({
  source: 'item_left',
  target: 'item_right',
  paintStyle: { stroke: 'lightgray', strokeWidth: 3 },
  endpointStyle: { fill: 'lightgray', outlineStroke: 'darkgray', outlineWidth: 2 }
}, common)

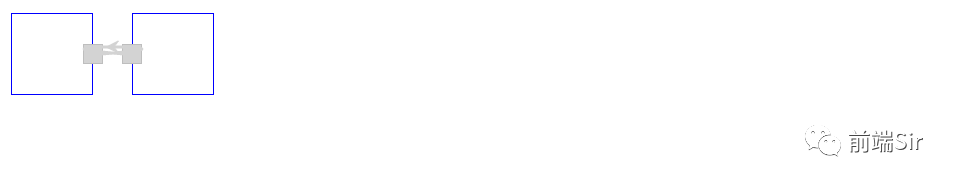

2.4. 给连接加上箭头

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/06.html

箭头实际上是通过设置overlays去设置的，可以设置箭头的长宽以及箭头的位置，location 0.5表示箭头位于中间，location 1表示箭头设置在连线末端。一根连线是可以添加多个箭头的。

overlays也是一个比较重要的概念，overlays可以理解为遮罩层。遮罩层不仅仅可以设置箭头，也可以设置其他内容。

overlays有五种类型，下面给出简介。具体使用方法参见 https://jsplumbtoolkit.com/community/doc/overlays.html

• Arrow 一个可配置的箭头
• Label 标签，可以在链接上显示文字信息
• PlainArrow 原始类型的箭头
• Diamond 菱形箭头
• Custom 自定义类型

jsPlumb.connect({
  source: 'item_left',
  target: 'item_right',
  paintStyle: { stroke: 'lightgray', strokeWidth: 3 },
  endpointStyle: { fill: 'lightgray', outlineStroke: 'darkgray', outlineWidth: 2 },
  overlays: [ ['Arrow', { width: 12, length: 12, location: 0.5 }] ]
}, common)

2.5. 限制节点拖动区域

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/11.html

默认情况下，节点可以被拖动到区域外边，如果想只能在区域内拖动，需要设置containment，这样节点只能在固定区域内移动。

jsPlumb.setContainer('area-id')

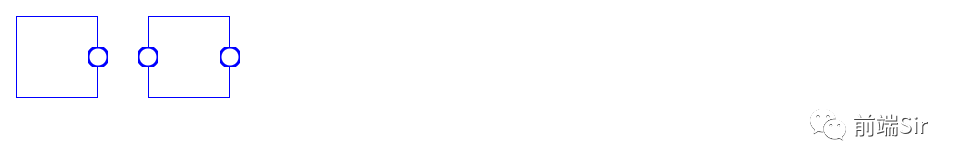

2.6. 给端点增加样式

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/09.html

通过设置各种 *Style来改变链接或者端点的样式。

jsPlumb.ready(function () {
      jsPlumb.setContainer('diagramContainer')

      var common = {
        isSource: true,
        isTarget: true,
        connector: 'Straight',
        endpoint: 'Dot',
        paintStyle: {
          fill: 'white',
          outlineStroke: 'blue',
          strokeWidth: 3
        },
        hoverPaintStyle: {
          outlineStroke: 'lightblue'
        },
        connectorStyle: {
          outlineStroke: 'green',
          strokeWidth: 1
        },
        connectorHoverStyle: {
          strokeWidth: 2
        }
      }

      jsPlumb.addEndpoint('item_left', {
        anchors: ['Right']
      }, common)

      jsPlumb.addEndpoint('item_right', {
        anchor: 'Left'
      }, common)

      jsPlumb.addEndpoint('item_right', {
        anchor: 'Right'
      }, common)
    })

2.7. 给链接添加点击事件：点击删除连线

demo: https://wdd.js.org/jsplumb-chinese-tutorial/demos/13.html

// 请单点击一下连接线,
jsPlumb.bind('click', function (conn, originalEvent) {
  if (window.prompt('确定删除所点击的链接吗？ 输入1确定') === '1') {
    jsPlumb.detach(conn)
  }
})

项目实战环节

该项目实现如首图动画那样的效果，前面也只是热热身，熟悉一些基本概念，和一些基本的配置。
项目地址：https://github.com/forestxieCode/operateFlow

参考文档

https://docs.jsplumbtoolkit.com/
