本文主要针对HCIE考试对各种技术做一轮复习。
建议读者已经具备其他厂商IE认证，或者具备良好网络基础知识。
本文仅整理重点难点和容易踩坑的知识，对于基础知识一概不整理。
网络界有两个不敢吹牛逼的知识点，OSPF和BGP。这两个知识点几乎没人敢说精通，所以抱着敬畏的心，我们开始整理OSPF的知识点。
一、老生常谈的LS和DV
自行复习一下LS和DV都有哪些
1、LS链路状态路由协议
链路状态协议，通告的是始源的路由信息。
节点可以知道网段的具体始发信息
回想一下STP生成树，虽然不是路由协议，但也是基于链路状态的。

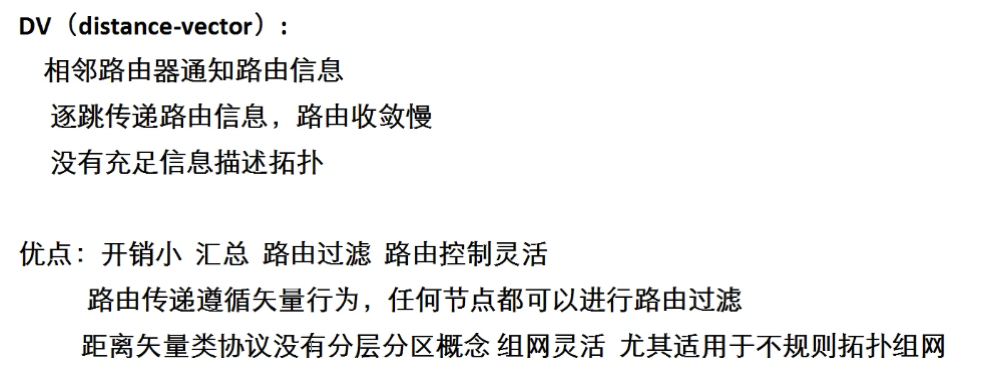

2、DV距离矢量路由协议
距离矢量协议，通告的是逐跳的路由条目。
仅由隔壁邻居向你通告他能去哪里，所以仅能知道网段的下一跳信息。
因此，会有最大条数限制，RIP最大15跳。

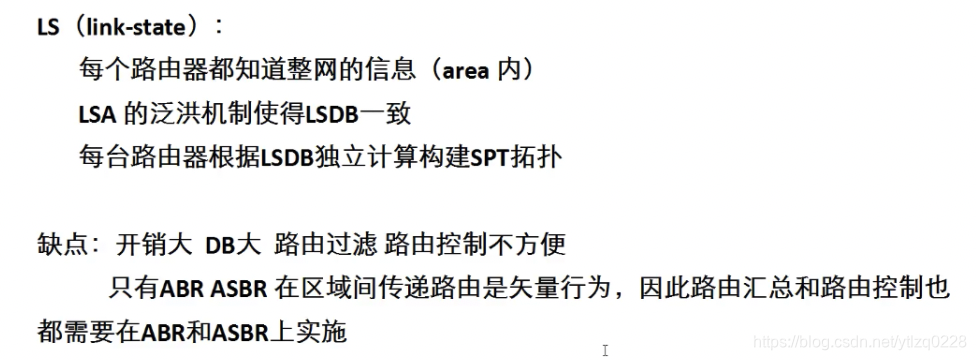

3、DV、LS详细解释和分析
二、OSPF建立连接过程
神图镇楼
1、邻居关系建立过程（DOWN->Init->2-Way阶段）
Hello报文组播地址 224.0.0.5，Hello包交互完就可以完成邻居关系建立了。

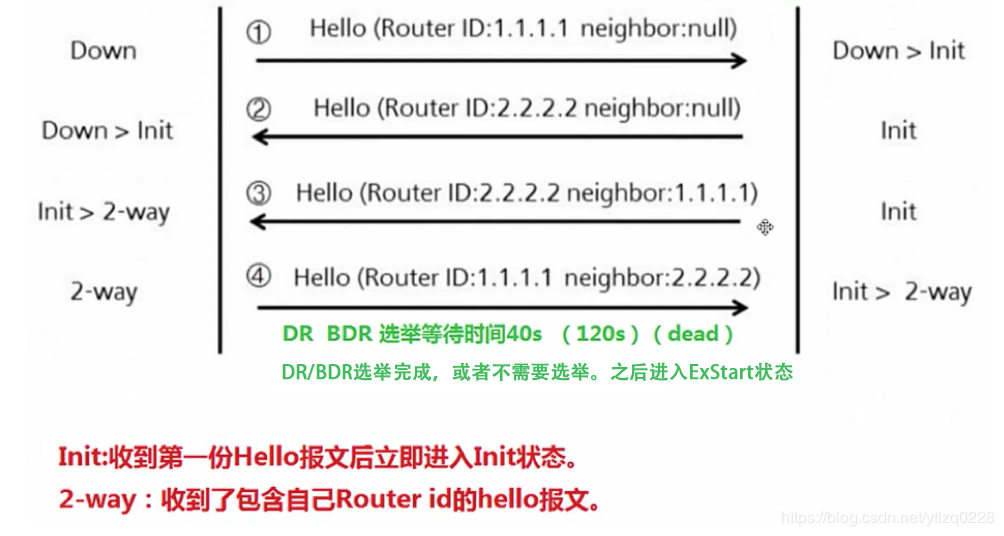

1.1、过程图

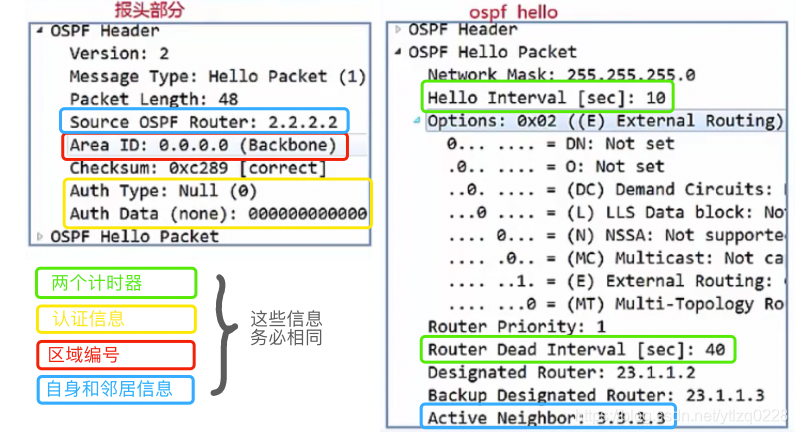

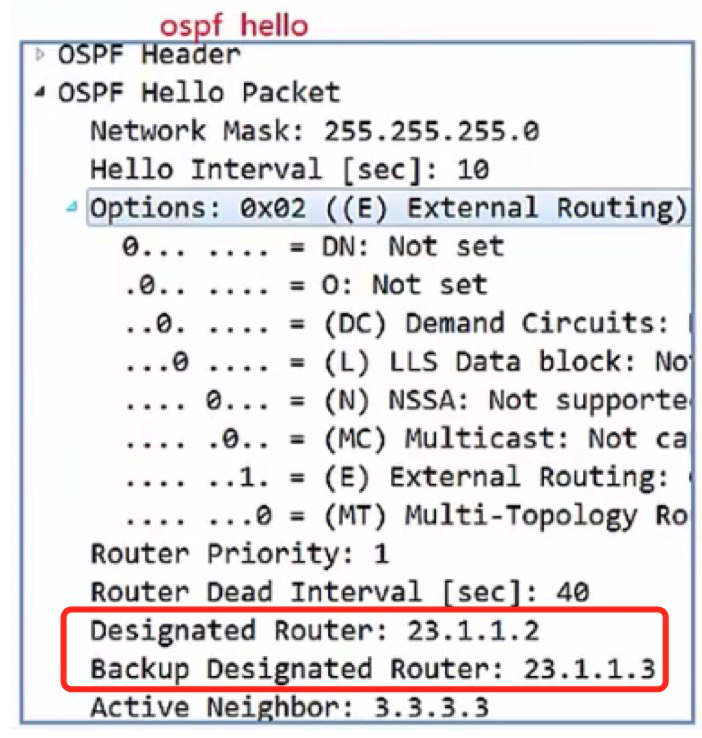

1.2、报文截图
Hello报文内主要携带以下信息
1.3、系统debug日志
OSPF 1: Nbr 10.0.0.1 Rcv HelloReceived State Down -> Init.
OSPF 1: Nbr 10.0.0.1 Rcv 2WayReceived State Init -> 2Way.
2、邻接关系建立过程（2-way->Full阶段）

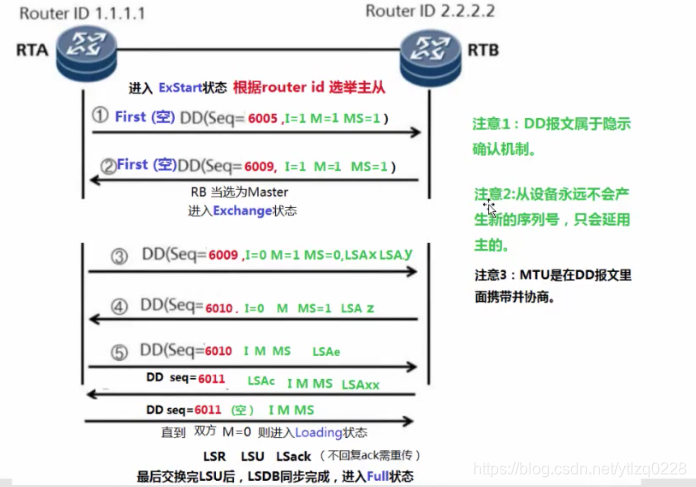

2.1、过程图
2.2、过程详细说明
整个过程的全部状态是2Way -> ExStart -> Exchange -> Loading -> Full
ExStart：开始选举DBD交互时的master。注意，在这个macter与DR/BDR概念无关，及时P2P链路在进行DBD摘要交互时，仍然存在主从关系。ExStart是选举完DR/BDR之后的状态
Exchange：开始交换DBD摘要。注意，DBD交互时候的隐示确认机制，交互DBD摘要的时候，DD Seq只由主设备产生。
Loading：完成DBD交互同步，开始通过LSR和LSU交互详细信息。
Full：完成所有LSU的交互，构建完整的LSDB，进入Full状态。之后，根据本地的完整LSDB数据库，根据SPF算法计算本地OSPF路由表。
2.3、系统ebug日志
OSPF 1: Nbr 10.0.0.1 Rcv AdjOk? State 2Way -> ExStart.
OSPF 1: Nbr 10.0.0.1 Rcv NegotiationDone State ExStart -> Exchange.
OSPF 1: Nbr 10.0.0.1 Rcv ExchangeDone State Exchange -> Loading.
OSPF 1: Nbr 10.0.0.1 Rcv LoadingDone State Loading -> Full
3、邻居和邻接的区别
注意，建立邻居和建立邻接不一样哟。
举例说明，DR和DRother之间建立的是邻接关系，交换数据。DRother之间只保持在2-Way邻居状态，不交互数据哟。
4、DR/BDR选举
MA广播型链路需要选举DR/BDR
选举时期
2way完成后，Exstart开始前。
选举过程

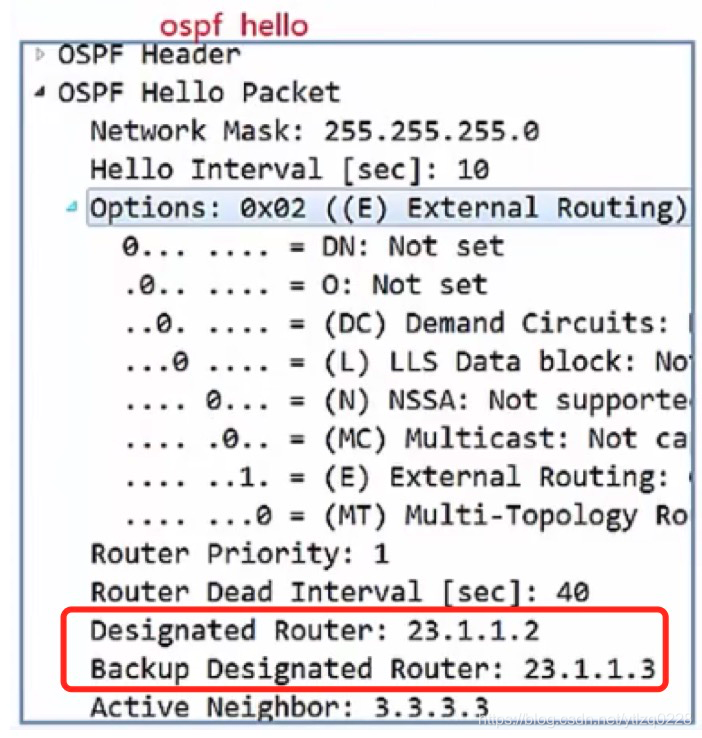

选举通过Hello包进行，Hello包里携带DR和BDR字段。最初，DR BDR字段为0.0.0.0，无DR和BDR。
从第一个Hello报之后等待2倍dead时间40秒后无人宣告自己是DR或BDR，开始发送Hello包进行选举。
DROther首先选举一个变成BDR，BDR发现无DR后继续变成DR。
选举原则
1、比较接口优先级，选大的
2、比较routerID，选大的
3、不抢占原则
5、影响OSPF邻居建立的因素
- RouterID不能重复
- 区域ID需一致
- 认证匹配
- MA网络里面，Netowrk的掩码长度需要一致
- 区域类型需要一致
- Hello，Dead计时器时间需要一致
- MTU检查如果开启的话，接口MTU需要一致
- 未配置静默端口
- 链路两端网络类型需一致（P2P MA等）
- MA网络中，路由器接口优先级不能全是0

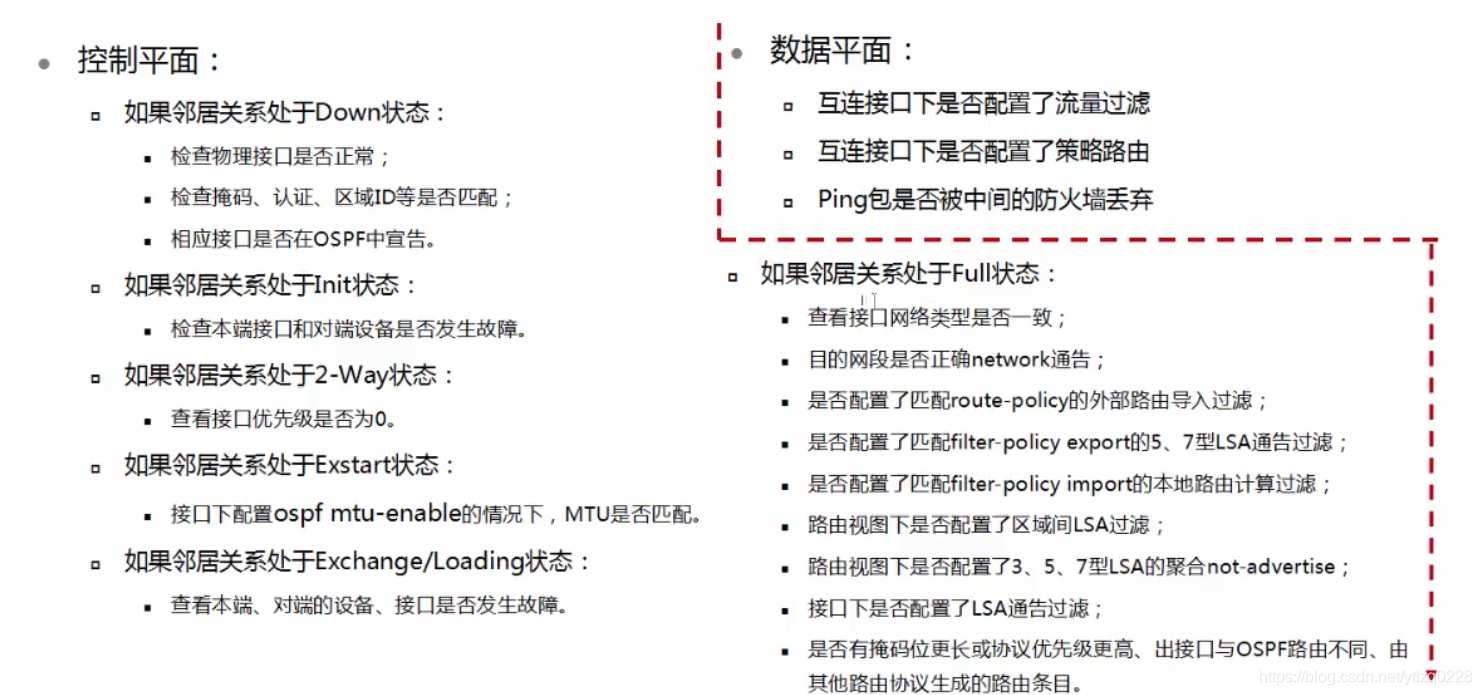

6、OSPF故障及可能性
三、OSPF区域类型、ABR和ASBR
1、区域类型
1.1、骨干区域
OSPF域内必须有且仅能有一个骨干区域Area 0.0.0.0。
1.2、非骨干区域
所有非骨干区域必须与骨干区域直接连接。
非骨干区域之间不能直接连接。
非骨干区域不能跨过其他非骨干区域与骨干连接。
V-link可以实现跨非骨干区域连接骨干区域。但是，用了会被鄙视。
1.3、特殊区域
Stub 不接收4 5，可以通过3类LSA向区域内通告缺省路由。
Totally Stub 不接3 4 5，通告3类缺省路由。
NSSA 不接4 5 ，通告7类缺省路由。
Totallly NSSA 不接3 4 5，通告3 7 缺省路由，优选3缺省。
2、Option字段对区域类型的标记
OSPF报文中携带Option字段，该字段对
允许路由器和其他路由器进行一些可选性能的通信
Option字段逐位定义
其中E位置1表示支持引入LSA5类外部引入路由
N位置1表示支持LSA7类外部引入路由
普通区域，支持LSA5不支持LSA7，STUB区域不支持任何外部引入路由，NSSA仅支持LSA7
普通区域，E=1,N=0
Stub区域，E=0,N=0
NSSA区域，E=0,N=1
3、ABR、ASBR
ABR，区域边界路由器，横跨在两个区域间。
ASBR，OSPF与外部其他路由对接，自治区域边界路由器。
ABR隔断1 2 类LSA泛洪，生成3类LSA通告达到其他区域。
四、OSPF路由计算
1、路由比较原则
区域内>区域间>Type1外部引入路由>Type2外部引入路由
1类2类>3类LSA>5类7类LSA

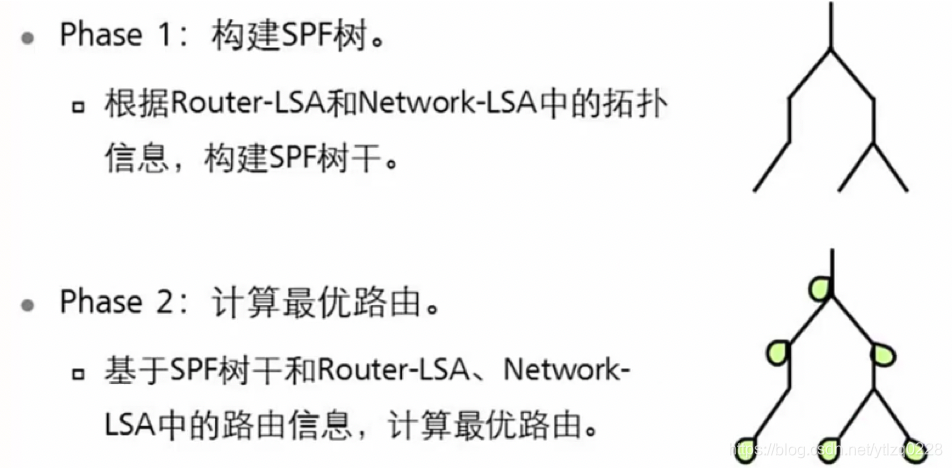

2、区域内SPF算法
区域内用SPF算法，区域间LSA3类收敛类似于距离矢量算法。
基本步骤：
1、泛洪1类2类LSA获取邻居信息，完善本地LSDB数据库
2、全网同步LSDB数据库，每个节点都能计算出一样的全网拓扑

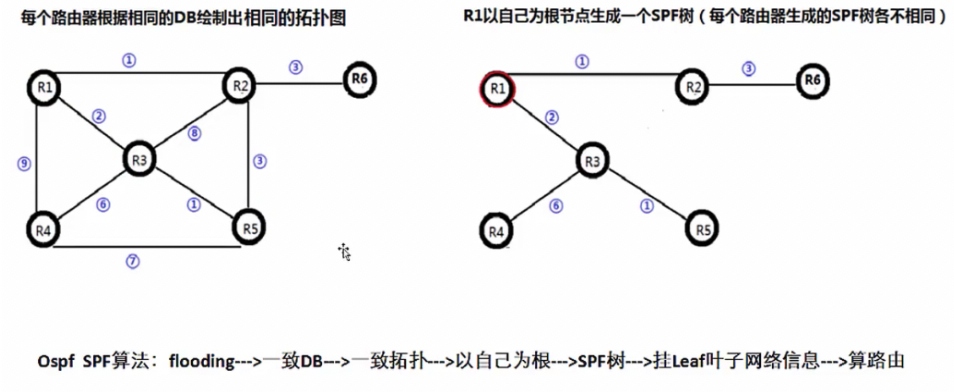

3、每个节点，根据链路开销，遍历所有节点生成以自己为根的SPF树
插一嘴，到这为止，可以回想一下BPDU报文是怎么泛洪的，以及STP树是怎么计算的
4、根据LSDB数据库，为每个节点挂载子网信息
5、生成基于自己为视角的，计算全网路由

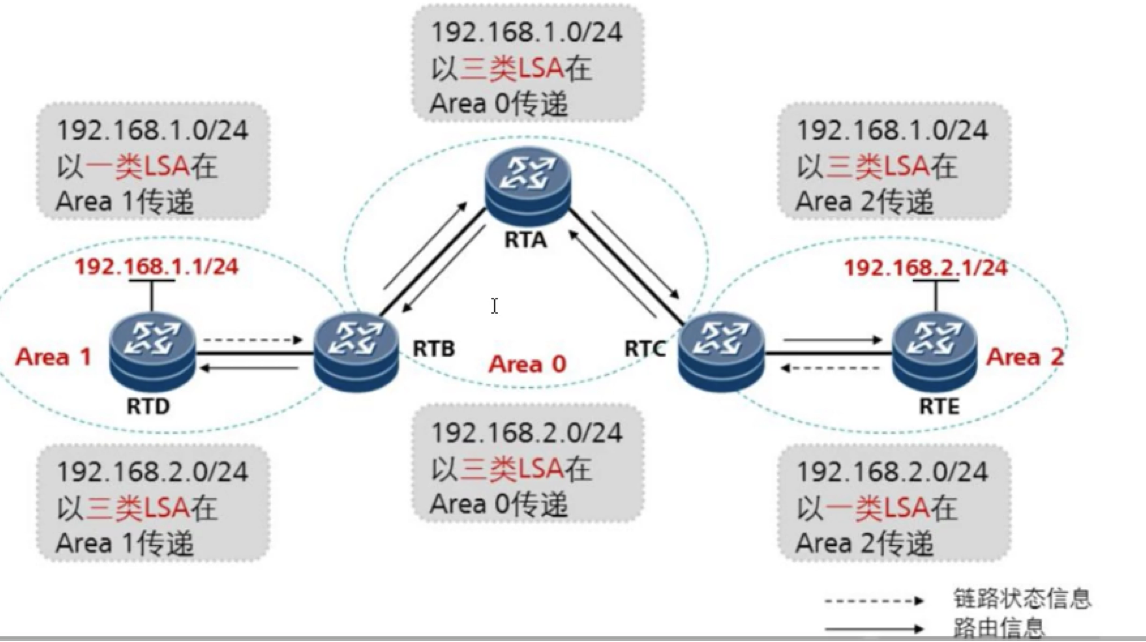

3、区域间路由传递
区域间路由信息由ABR汇总，以三类LSA向其他区域传递。
区域间传递时，可以把每个区域看成一个节点，节点间通过类似距离矢量的方式进行传递。
4、OSPF防环机制
区域内SPF算法保证算不出环！
区域间由于是类似于距离矢量算法计算邻接路由，因此需要一些特别的方式来防环
1、非骨干区域之间不能邻接，仅能与骨干区域直接连接
2、对于双ABR邻接的两个区域，ABR对于非骨干区域收到的3类LSA不参与计算。
四、OSPF报文大全

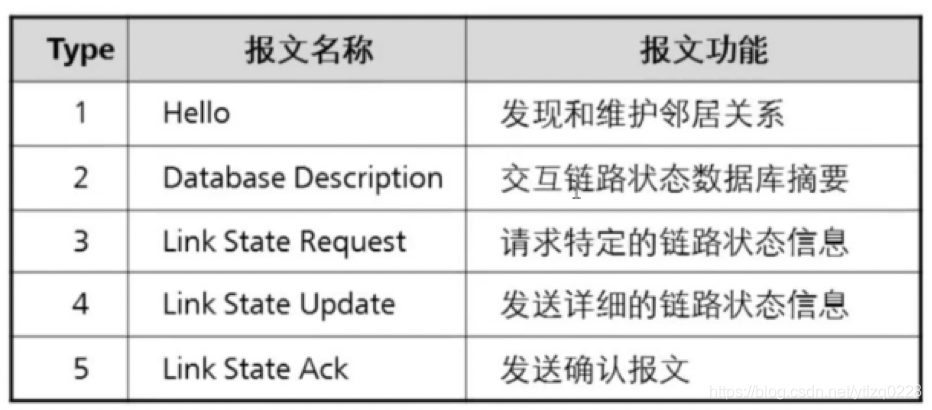

1、OSPF报文类型
Hello，DBD，LSR，LSU，LSAck

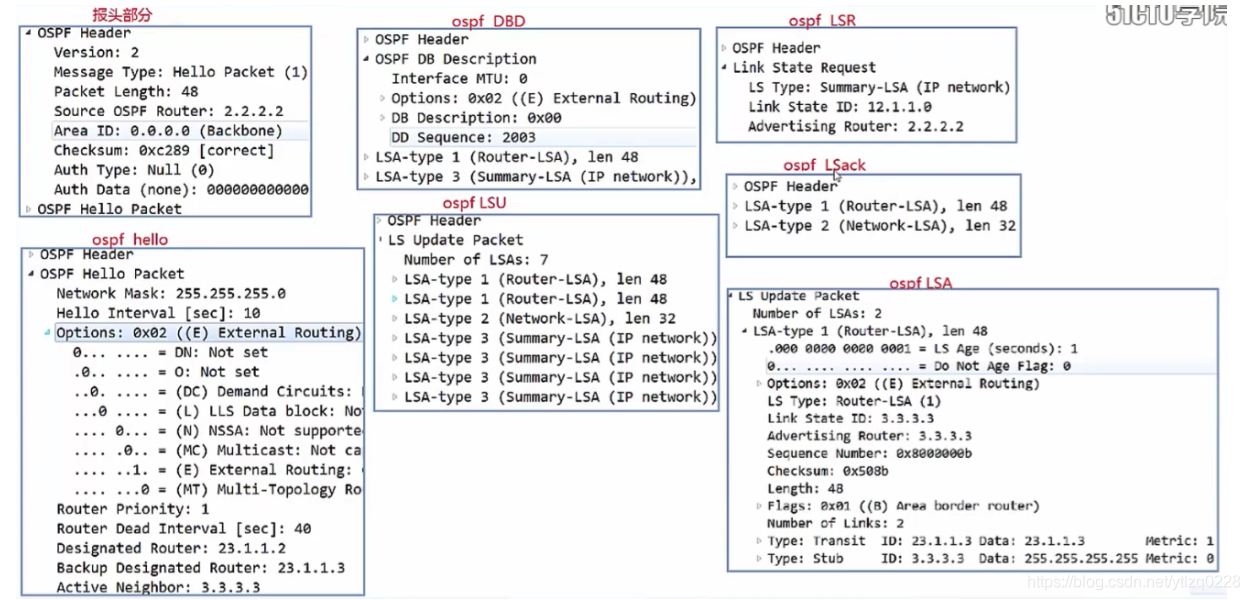

2、OSPF报文截图
OSPFv2

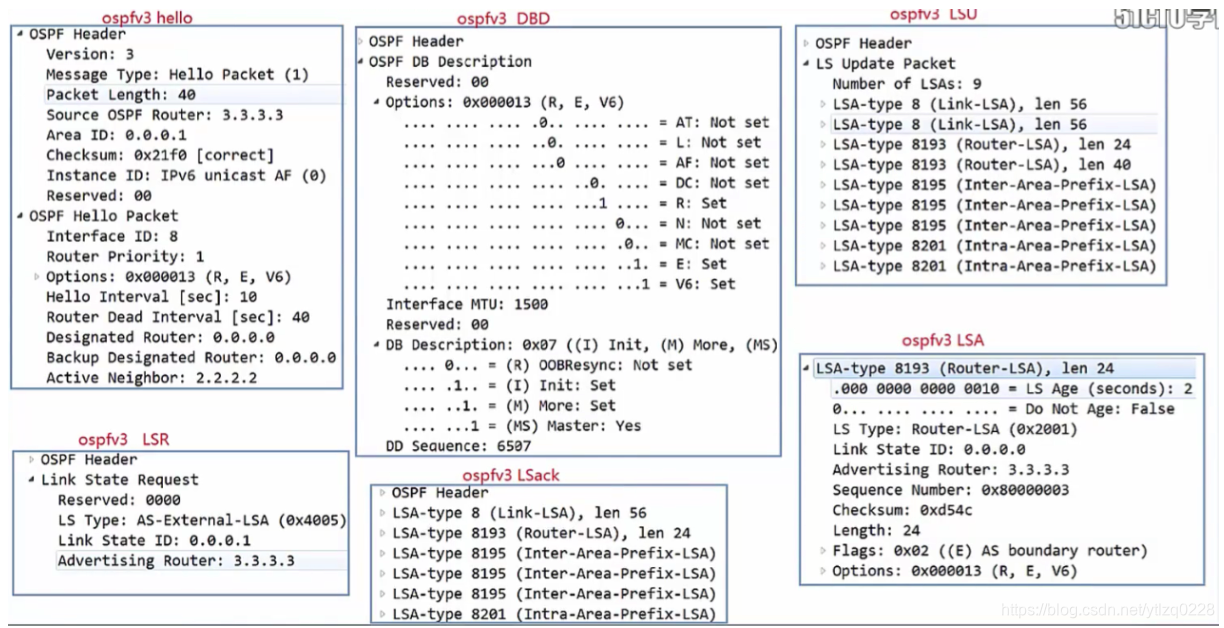

OSPFv3

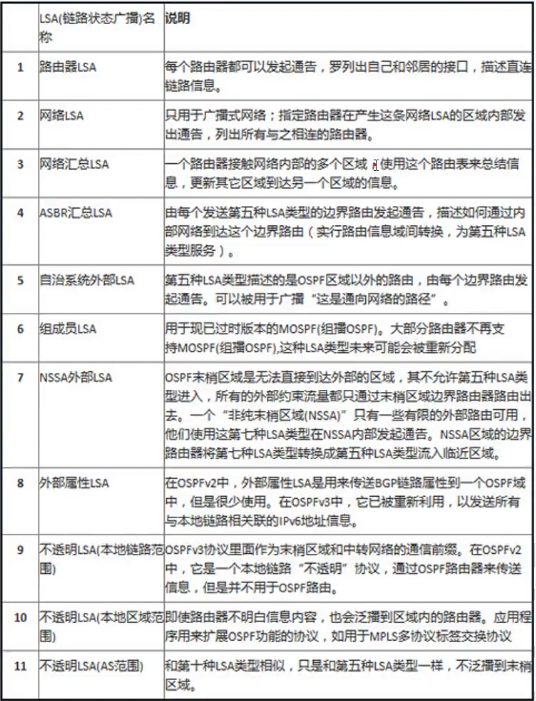

3、LSA通告类型
注意：LSA通告通过LSU报文发送，LSA并不是一种报文，是LSU报文中的信息。
出去不要说，LSA报文这种东西，丢人！
顺便说一下1类和2类LSA

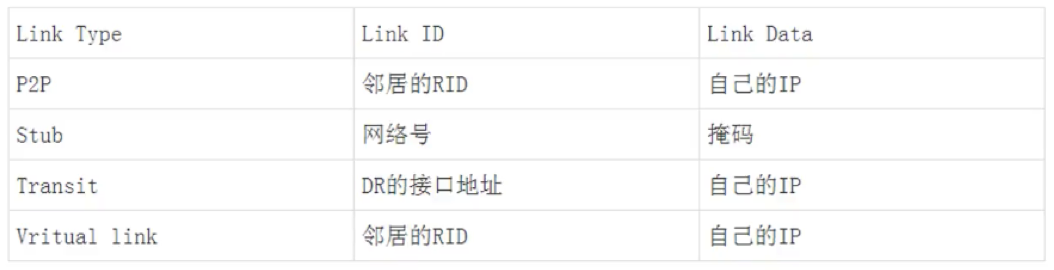

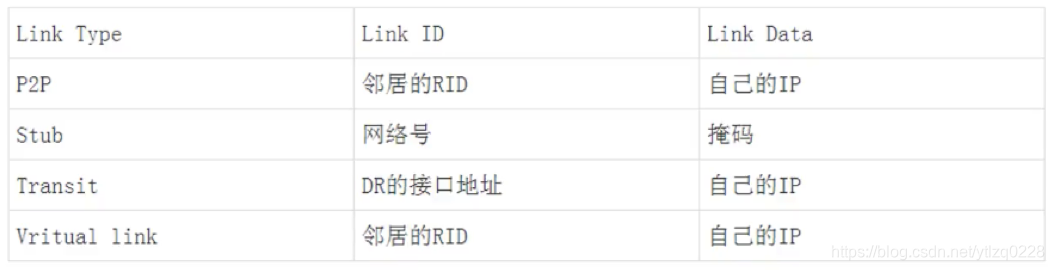

1类LSA会通告链路类型，并且根据链路类型不同，通告的字段值也不同，具体见下表
2类LSA仅会在涉及广播型链路时通告，由DR发出。关于广播型链路的OSPF邻居，后面几篇文章会说明。

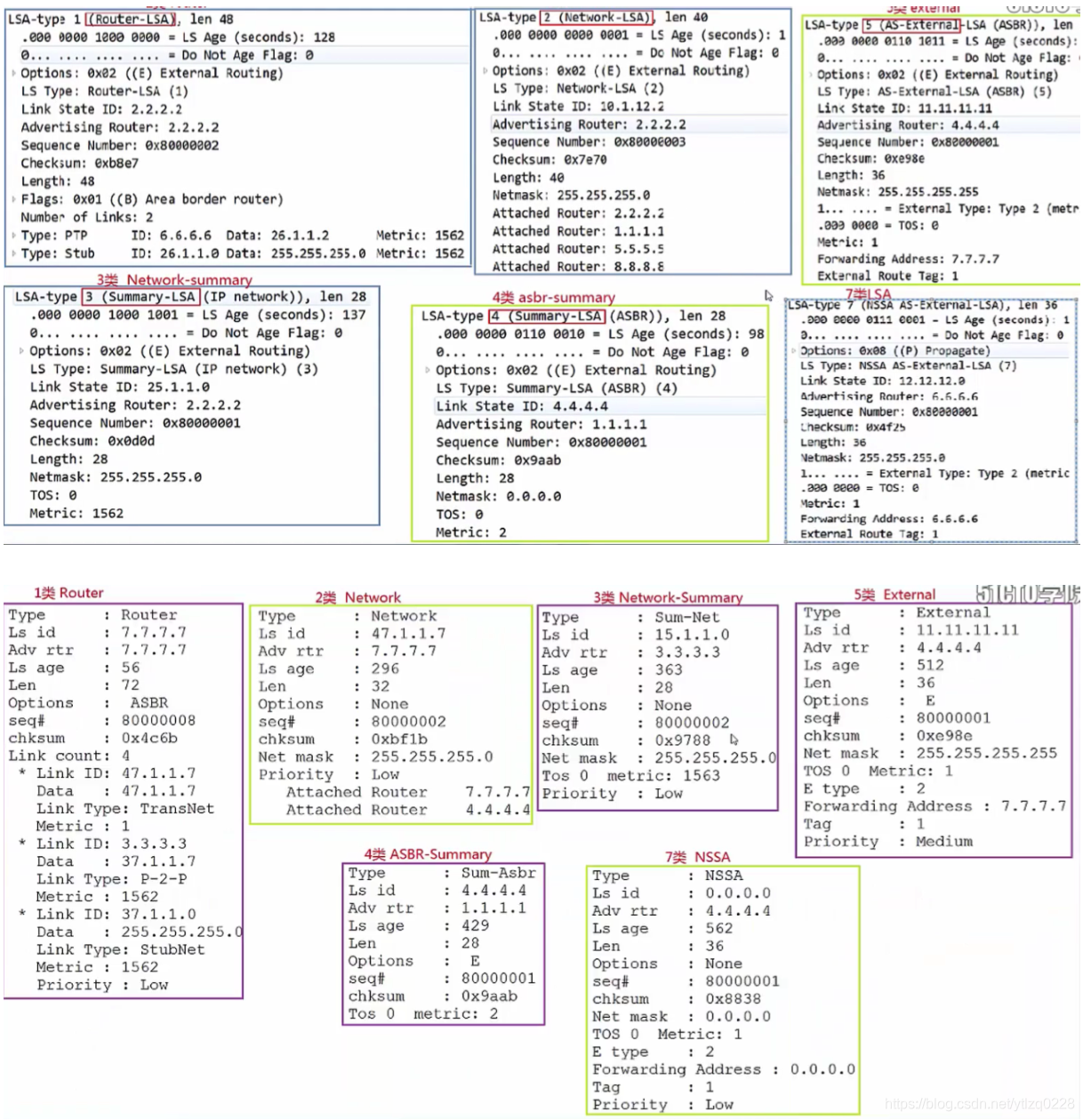

4、LSA通告截图
