OSPF路由实验

实验要求

1.R1-3为区域0,R3到R4为区域1;其中R3的环回也在区域0

2.R1-R3 R3为DR设备,没有BDR

3.R4环回地址已固定,其他所有网段使用192.168.1.0/24进行合理分配

4.R4环回不能宣告,全网可达,保障更新安全,避免环路,减少路由条目数量

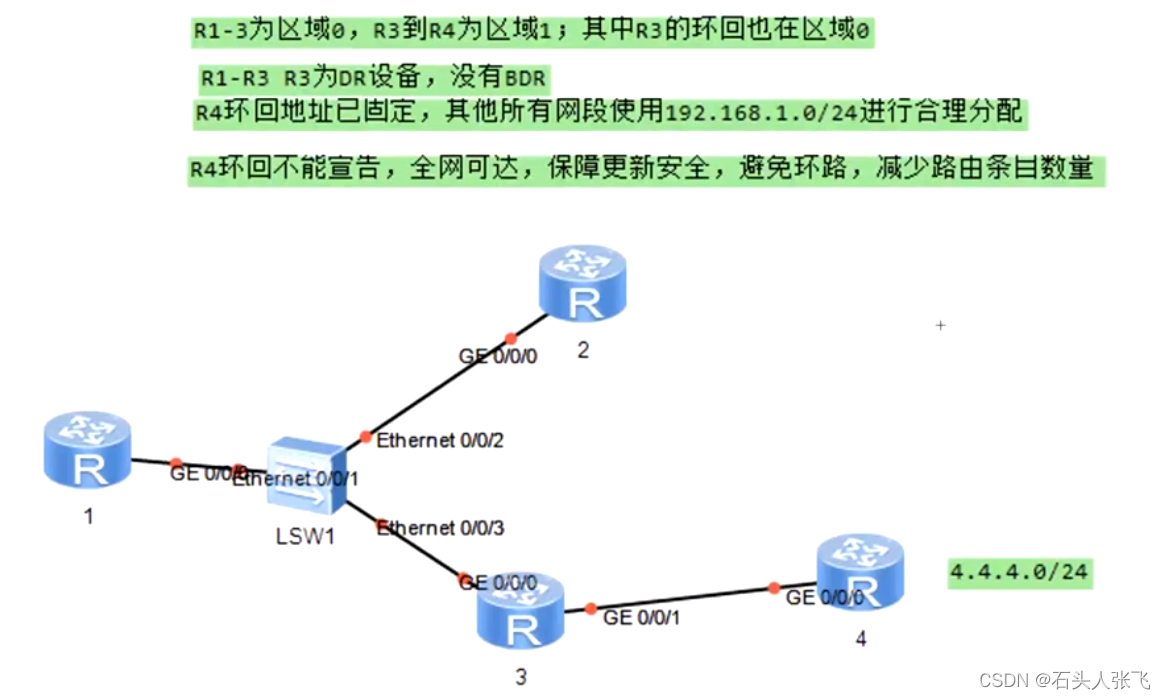

拓扑图

实验分析

先进行子网划分,要先根据地址来分区域;,0区域划分4个网段,分别分配给R1环回,R2环回,R3环回,以及R1,R2,R3之间总网段。配置底层IP地址,然后根据要求进行进行缺省路由配置,区域汇总以及认证。实现全网可达后进行ospf的相关扩展配置:安全,汇总,防环等。

 实验拓扑



 路由器配置

R1

配置路由器接口IP和环回IP修改DR优先级

int g 0/0/0

ip add 192.168.1.1 27

ospf dr-priority  0

int loopback 1

ip add 192.168.1.33 27

划分区域并宣告

ospf 1 router-id 192.168.1.1

area 0

network 192.168.1.1 0.0.0.0

network 192.168.1.33 0.0.0.0

添加认证

在R1上:

int g 0/0/0

ospf authentication-mode md5  1 cipher 666666

R2:

配置路由器接口IP和环回IP修改DR优先级

int g 0/0/0

ip add 192.168.1.2 27

ospf dr-priority  0

int loopback 1

ip add 192.168.1.65 27

划分区域并宣告

ospf 1 router-id 192.168.1.2

area 0

network 192.168.1.2 0.0.0.0

network 192.168.1.65 0.0.0.0

添加认证

int g 0/0/0

ospf authentication-mode md5  1 cipher 666666

R3:

配置路由器接口IP和环回IP修改DR优先级

int g 0/0/0

ip add 192.168.1.3 27

ospf dr-priority  3

int g 0/0/1

ip add 192.168.1.129 25

ospf dr-priority  3

int loopback 1

ip add 192.168.1.97 27

划分区域并宣告

ospf 1 router-id 192.168.1.3

area 0

network 192.168.1.3 0.0.0.0

network 192.168.1.97 0.0.0.0

area 1

network 192.168.1.129 0.0.0.0

配置缺省路由

ospf 1

area 0

abr-summary 192.168.1.0 255.255.255.0

添加认证

int g 0/0/0

ospf authentication-mode md5  1 cipher 666666

int g 0/0/1

ospf authentication-mode md5  1 cipher 666666

R4:

配置路由器接口IP和环回IP修改DR优先级

int g 0/0/0

ip add 192.168.1.130 25

ospf dr-priority  3

int loopback 1

ip add 4.4.4.4 24

划分区域并宣告

ospf 1 router-id 192.168.1.1

area 1

network 192.168.1.130 0.0.0.0

配置缺省路由

ospf 1

default-route-advertise always

添加认证

int g 0/0/0

ospf authentication-mode md5  1 cipher 666666

实验验证

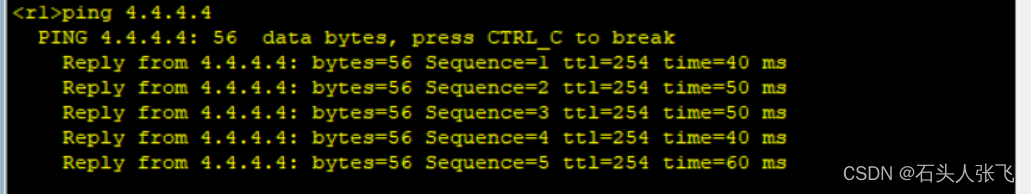

R1pingR4

R2pingR4

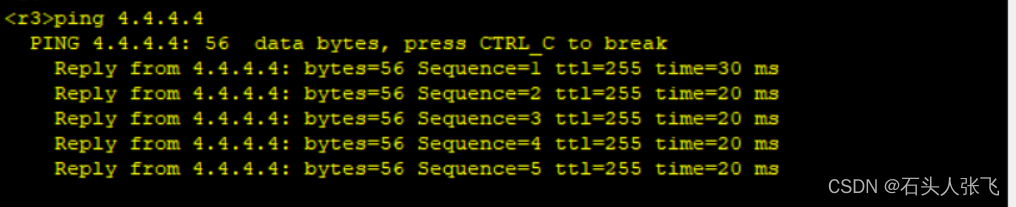

 R3pingR4

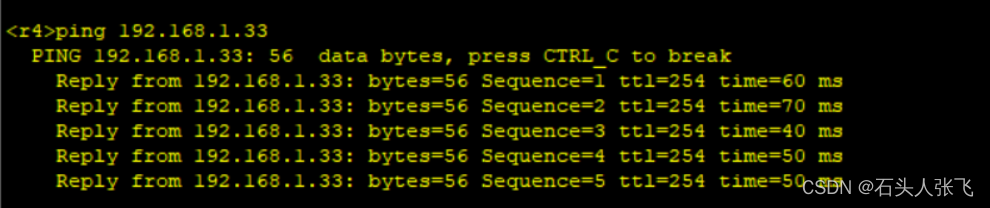

 R1pingR1

 全网可达,实验验证成功
