查找表 LUT(Lookup table) 基本原理

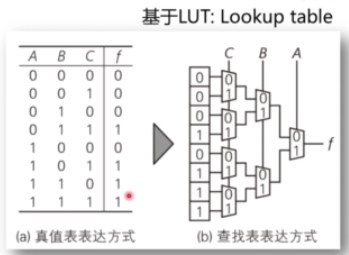

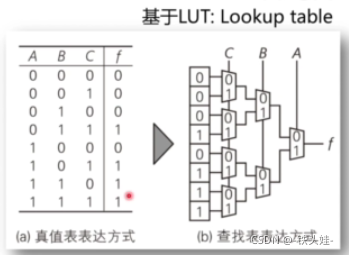

首先将逻辑功能转换为真值表，然后加载到查找表的配置存储单元中，然后使用多选器根据输入信号，选择相应的存储单元的值送到输出端口。可以看到在查找表中布线是固定的而逻辑是可以重复编程的。
FPGA经典架构

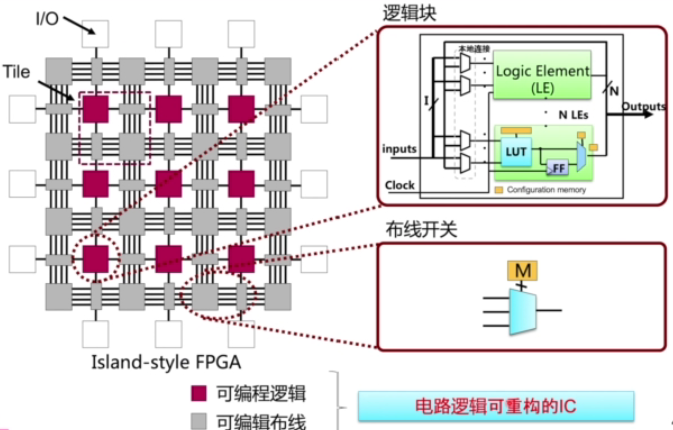

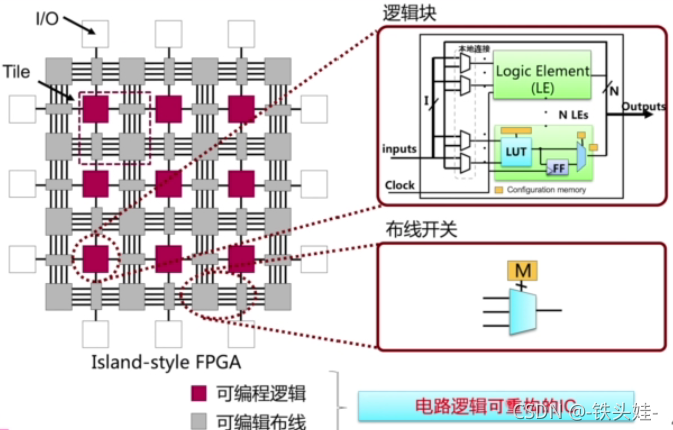

每个LE是由一个查找表和一个触发器构成的，查找表用来实现组合逻辑，D触发器用来实现时序逻辑。多个LE(logic element)通过本地开关矩阵互联构成逻辑块，逻辑块同可重复编程的布线通道和布线开关构成Logic Tile,Logic Tile作为设计模块大量复制形成规模可随意扩展的FPGA芯片。
FPGA设计流程

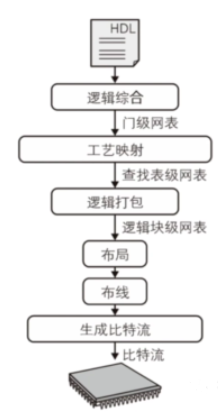

用户编写的HDL代码通过逻辑综合工具翻译为门级网表，然后工艺映射工具将门级网表转换为查找表，然后逻辑打包工具将独立的查找表打包为逻辑块形成逻辑块网表，然后通过布局工具确定逻辑块在芯片中的位置，然后布线工具决定逻辑块之间的连线通路，最后将所有的IO、配置信息、布线资源等导出为二进制的bit流文件，将bit流加载到fpga上，fpga就可以实现用户设计的功能了。
最后推荐一本教材
