zabbix监控交换机流量详细方法

zabbix监控交换机流量详细方法

首先需要了解交换机端口速率的计算方法:

端口入方向的实际流量速率(bps)=8×[ifHCInOctets(T2时刻的值)-ifHCInOctets(T1时刻的值)]/(T2-T1)
端口出方向的实际流量速率(bps)=8×[ifHCOutOctets (T2时刻的值)-ifHCOutOctets (t1时刻的值)]/(T2-T1)
假设T2-T1的值为1,则8×[ifHCInOctets(T2时刻的值)-ifHCInOctets(T1时刻的值)]即为端口流量速率。

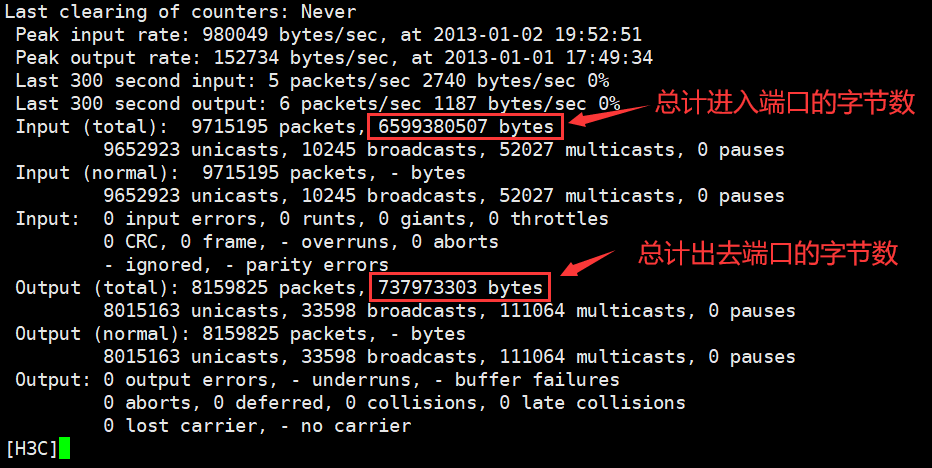

查看交换机端口信息:
在这里插入图片描述
以GigabitEthernet1/0/8端口为例:需要获取OID和健值
在这里插入图片描述
-----------------------------------------------------------------------------------------------------------------

配置zabbix监控端口,我的版本是Zabbix 4.0.6:

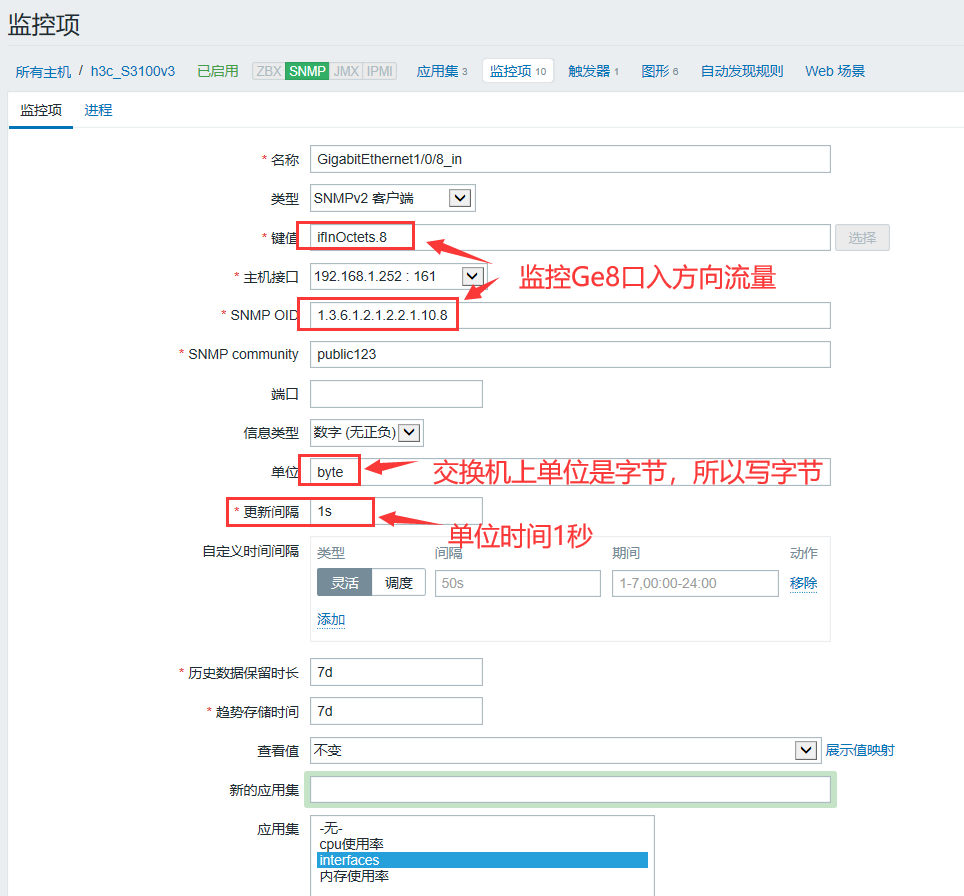

1、配置GigabitEthernet1/0/8端口入方向流量
在这里插入图片描述

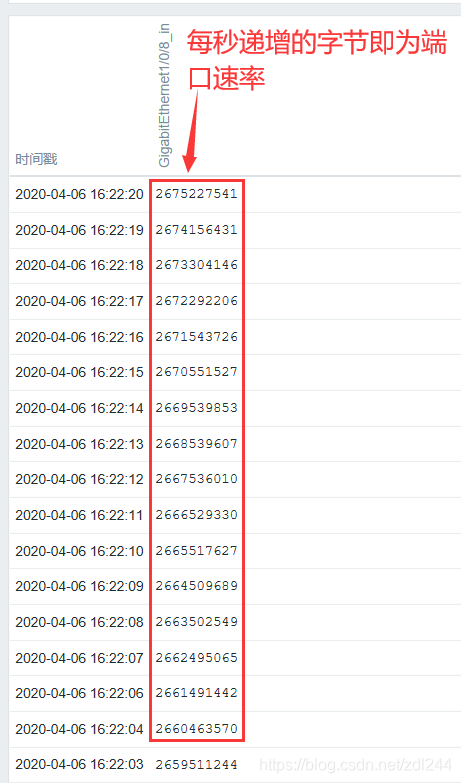

2、创建图形观察,取值是否递增,每秒递增的差值即端口每秒经过的流量字节:
在这里插入图片描述

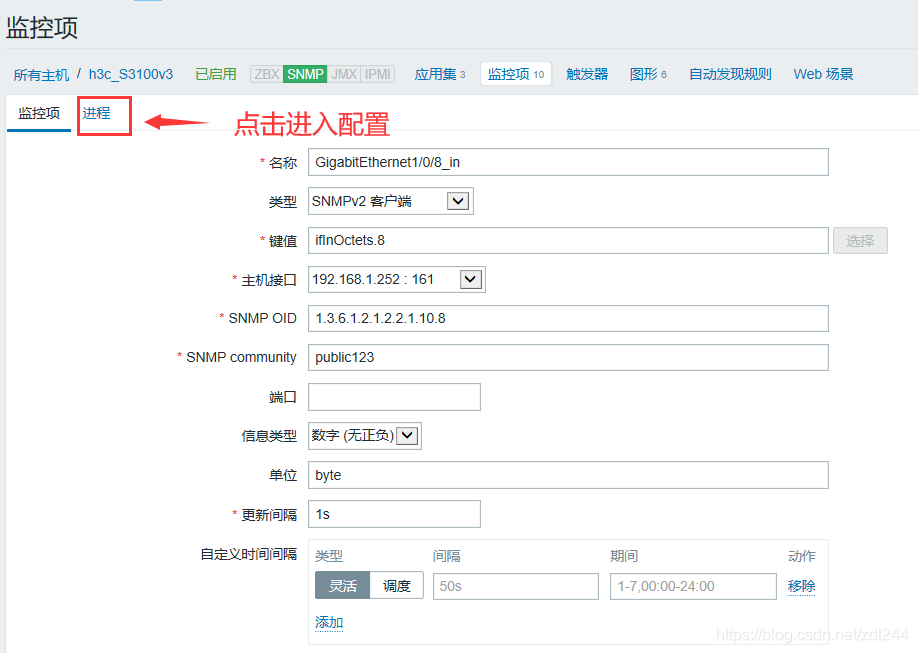

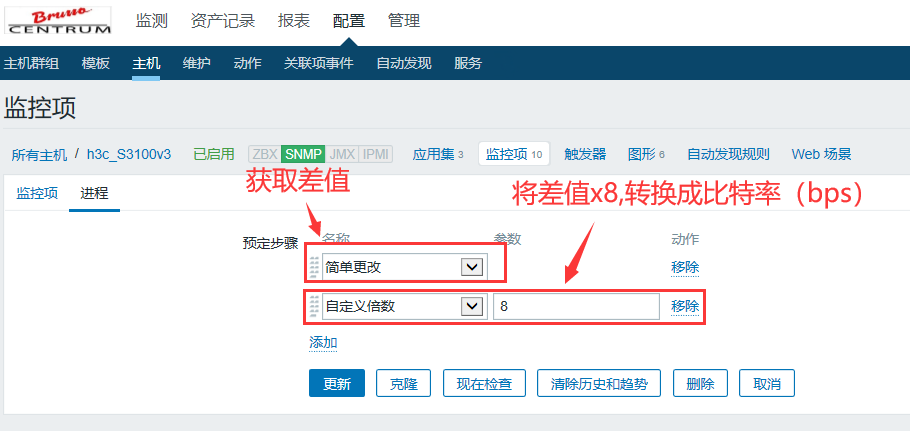

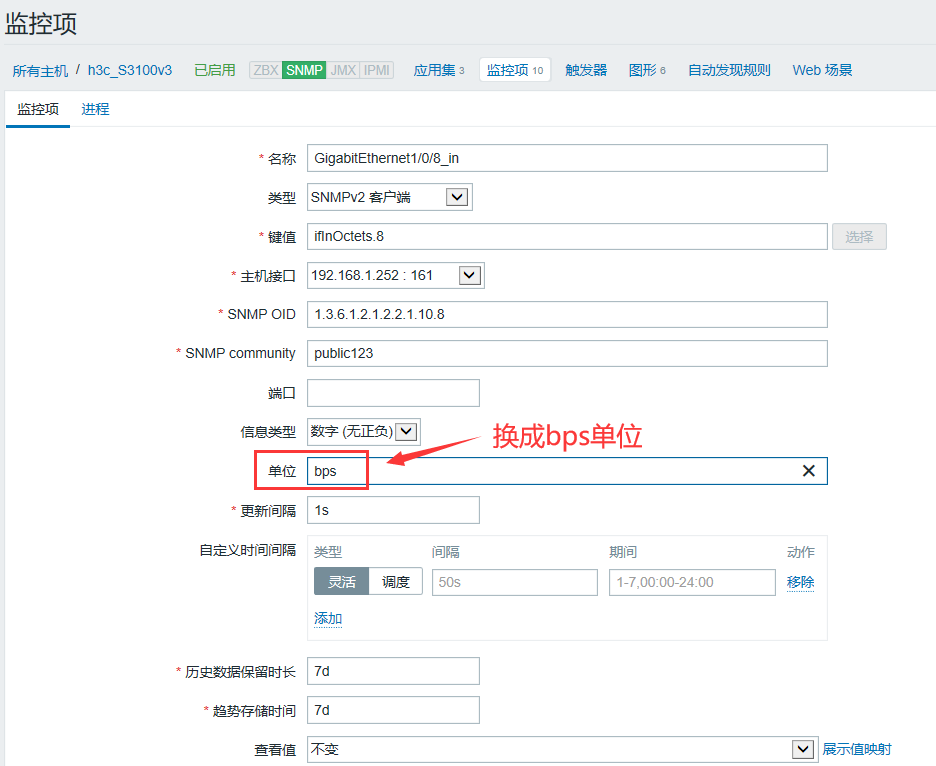

3、获取每秒的递增的差值并转换成比特:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

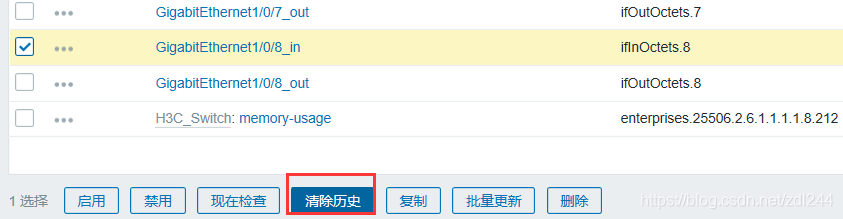

清除历史重新观察:
在这里插入图片描述

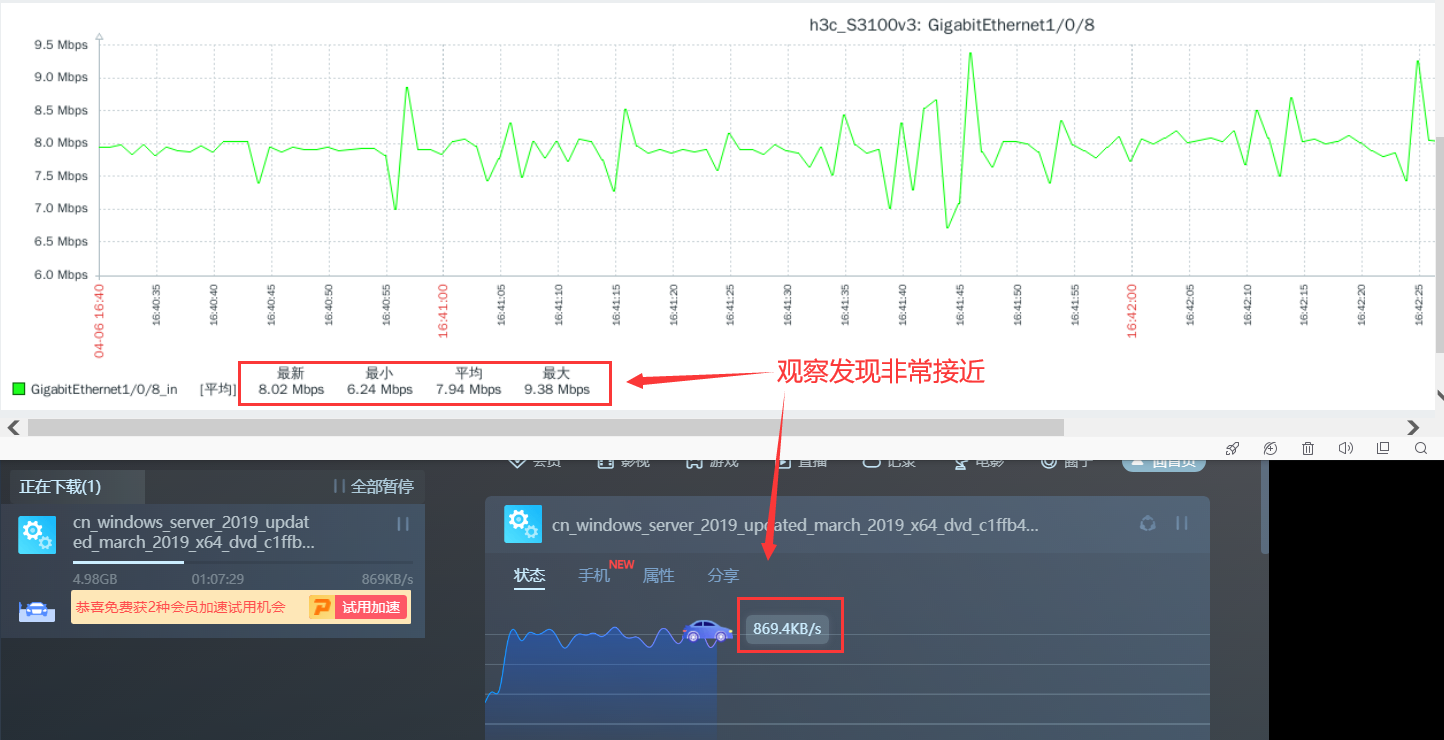

4、下载文件并测试效果如图:
在这里插入图片描述

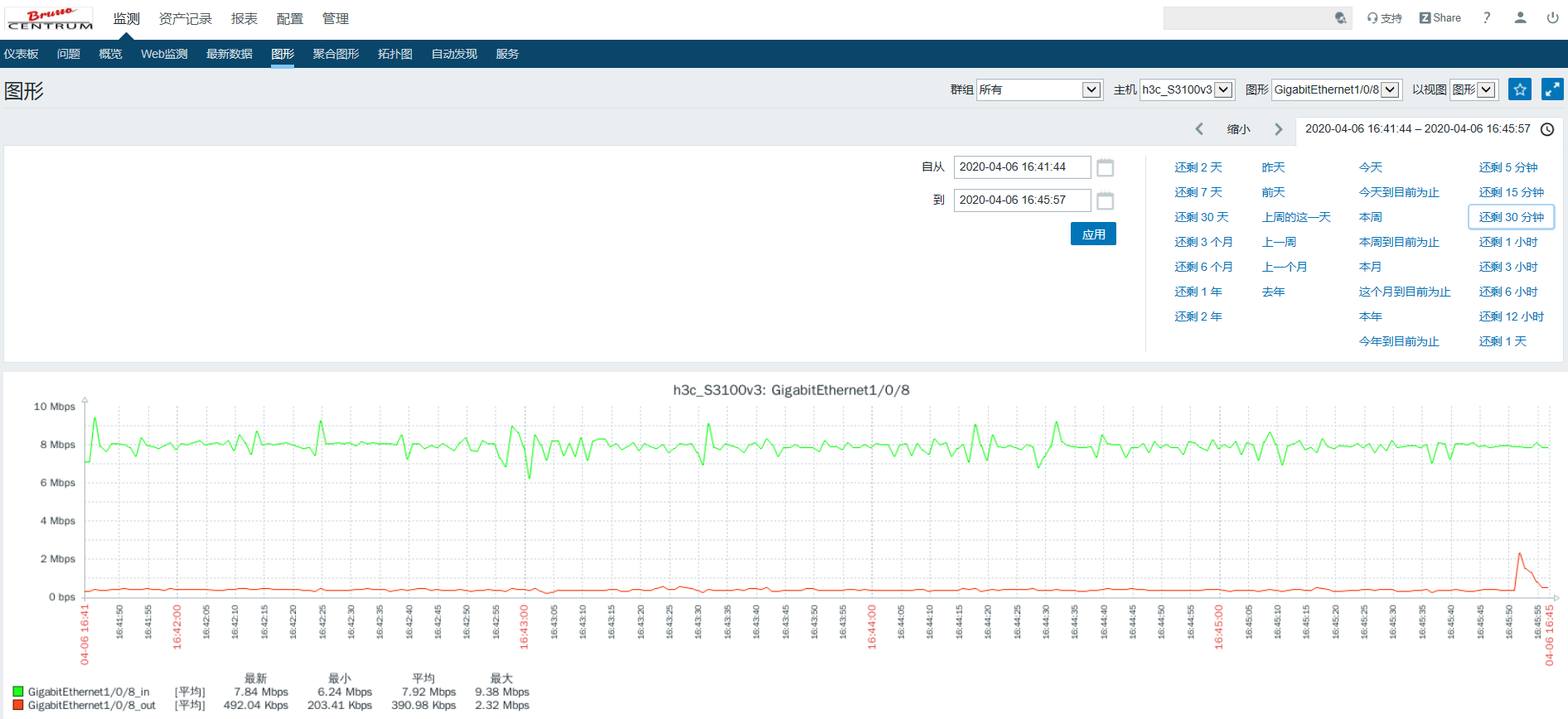

GigabitEthernet1/0/8出去的流量速率配置截图略,自行克隆和修改对应的健值和OID即可,完整图形大致如下:
在这里插入图片描述
