BRD文件转AD文件

Altium Designer软件，姑且称为AD软件，自和PROTEL99合并之后，经过多次升级，有各种不同版本，在进行导入Allegro电路板PCB文件（后缀brd ）时，会产生很多问题，导入不成功的情况有很多。
有时即使导入成功，也有好多问题，比如设计规则没有导入。AD的PCB文件（.PcbDoc）包含设计规则，Allegro文件（.brd）也应该包含设计规则，导入后不兼容。从导入后的PCB文件生成封装库，库里面的元件乱，不但包含元件的基本元素如Pad和Outline，还有很多不必要的东西，甚至还有布线和via。仍然需要整理。并且两个软件不同版本都会出现格式不兼容。

现在整理分享一些导入成功的经验技巧，给大家提供一些借鉴，不见得适合所有版本文件的导入，只是在AD15版本中导入的一些经验。

一，先从几个常见问答开始

先来回答一些常见的问题：
Q：安装了Altium Designer，就可以导入Allegro的PCB文件吗？
A：未必。如果是*.brd格式的PCB，则必须要在同一台电脑上安装Cadence套件才可以；如果是已经转换过的*.alg格式，则可以直接导入。
Q：没有安装Allegro可以导入brd文件吗？
A：不可以。不过可以在安装Cadence的电脑上先用extracta转换成alg格式的文件，再进行导入。
Q：导入器支持哪些Allegro的版本？
A：支持15.2及16.x,目前最新的AD19支持部分的17.2文件。
Q：转换的准确率如何？
A：90%左右。基本的器件、走线、网络一般都不会有问题，但对Polygon、异形焊盘及一些特殊对象会不太准确。记住，任何的格式转换都必然有不小的后续整理工作。

二，准备工作

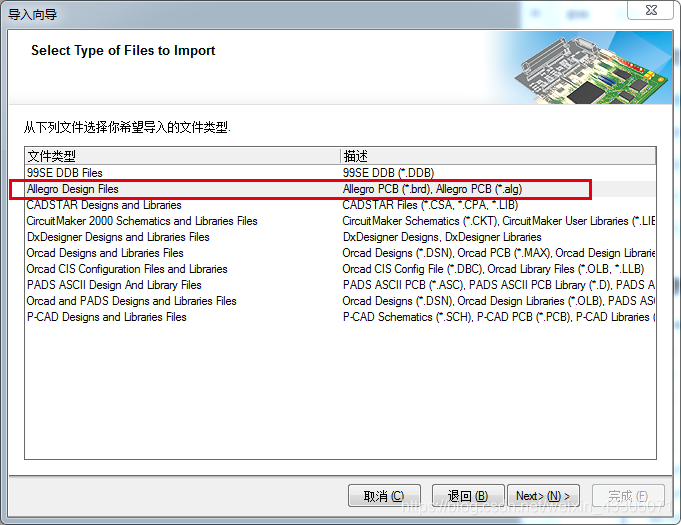

正式转换前，还需要确认一下准备工作是否就绪。AD需要安装全功能版本的，确认如下图功能正常。

三，关于安装Cadence套件

导入的过程其实是分为两个步骤：
通过Cadence的extracta.exe工具将二进制的brd文件转换成ASCII格式的alg文件。
AD软件对alg文件进行解析并生成最终的pcbdoc文件。
由于extracta.exe是Cadence提供的工具，因此必须安装Cadence的套件。不要尝试只拷贝一个extracta.exe，这完全无效，因为extracta还会调用其他的dll，因此最省事儿的方法是直接安装一个Cadence的套件。
需要安装Cadence套件套件并不一定是专业版的Allegro，也可以是完全免费的版本，安装免费版的方法有几种，度娘哪里一般都能找到的。 安装完成后也不需要连接任何的License。目的就一个，装Cadence就是为了调用extracta的转换功能。
设置环境变量
为了确保Altium可以正确找到extracta工具，还需要设置两个环境变量。
右键“我的电脑”，在属性中找到“高级系统设置”，并点击“环境变量”：![(https://img-blog.csdnimg.cn/20210402133454381.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzMwNjA3MQ==,size_16,color_FFFFFF,t_70)

在系统变量中添加两个新的变量（等号前是变量名称，等号后是变量的值）：
TELENV = D:\Cadence\Cadence_SPB_17.2-2016\share\pcb\text\env
PATH = D:\Cadence\Cadence_SPB_17.2-2016\tools\bin
其中Path的值为extracta.exe所在的文件夹路径。
这里的路径一定要核对准确。

如果同一台电脑上没有同时安装Altium Designer和Cadence，是无法直接转换brd文件的。

  有一个变通的方法，找一台装过Cadence的机器，将brd文件转换为alg格式，然后在AD中进行导入。具体步骤如下：
  在AD安装目录的System菜单下，找到以下两个文件：
  Allegro2Altium.bat
   AllegroExportViews.txt
   将这两个文件复制到安装Allegro的电脑上，与需要转换的brd文件在同一个文件夹
  运行cmd，在DOS窗口中cd到brd文件所在文件夹。运行Allegro2Altium xxx.brd(xxx为brd文件名)。系统会自动运行并生成同名的alg文件。
  如果在转换过程中发生了错误，那大概率又是Allegro的版本在作祟了。比如说，17.2的extracta是无法转换15.2的brd文件的，反之亦然。有什么解决方法吗？唯一的方式就是多装几个不同版本的Allegro

（这种方法我没有尝试过）

四.开始转换

准备工作一切就绪后，就可以开始转换啦。转换过程中全程有向导帮助，还是比较简单的。

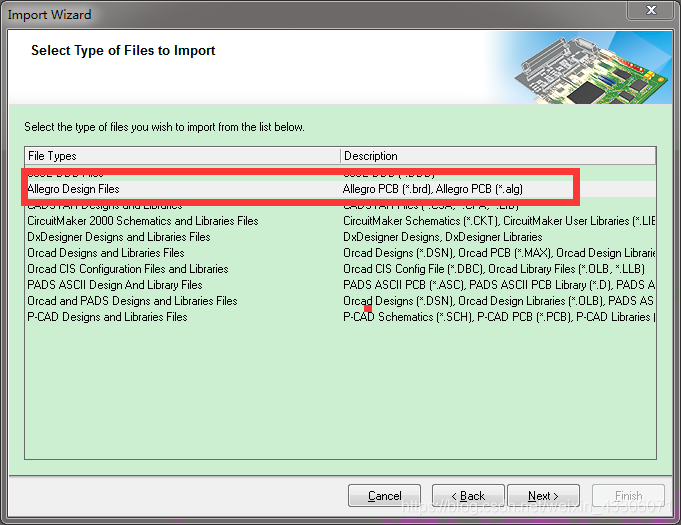

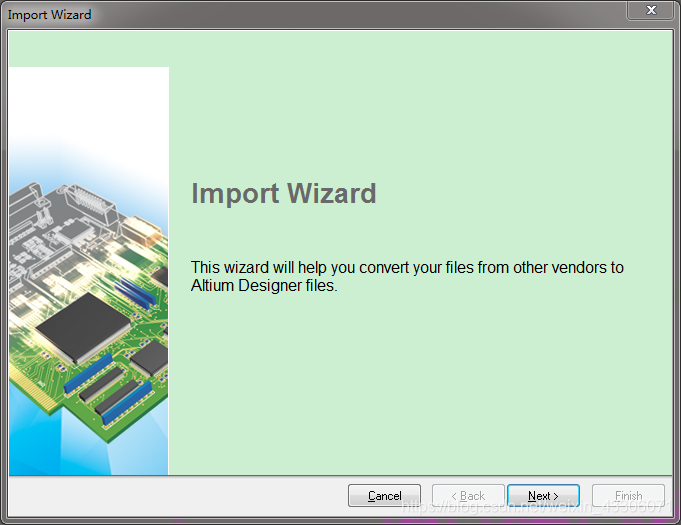

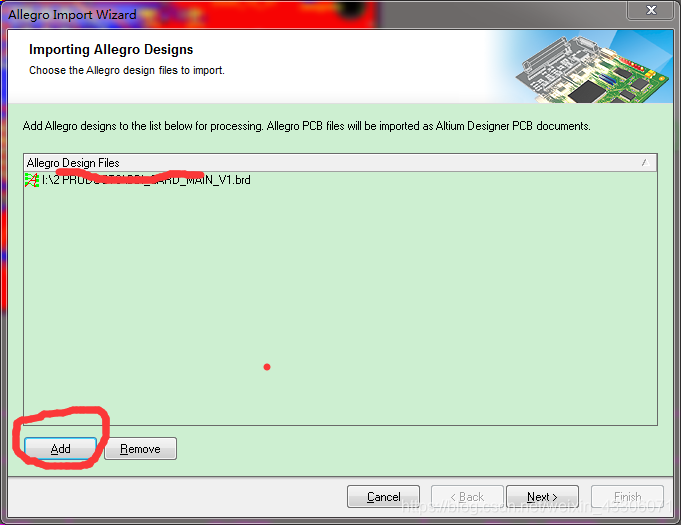

点击File ----Import Wizard，运行向导



如果此时弹出其它信息框，那肯定是有个问题，请确认Cadence套件是否安装，环境变量设置是否正确。

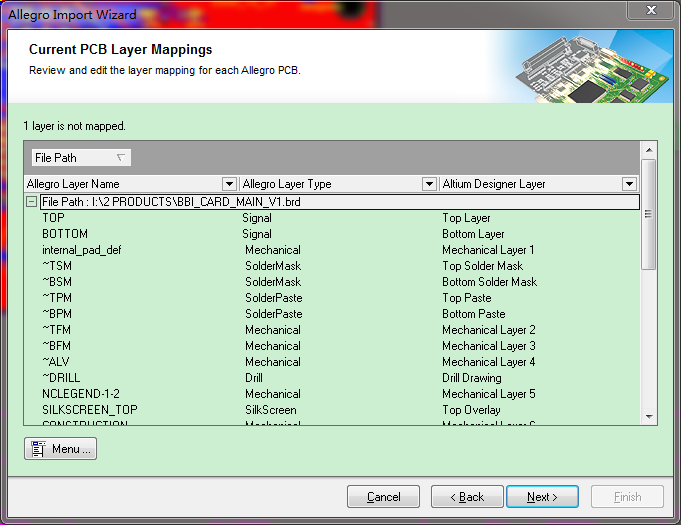

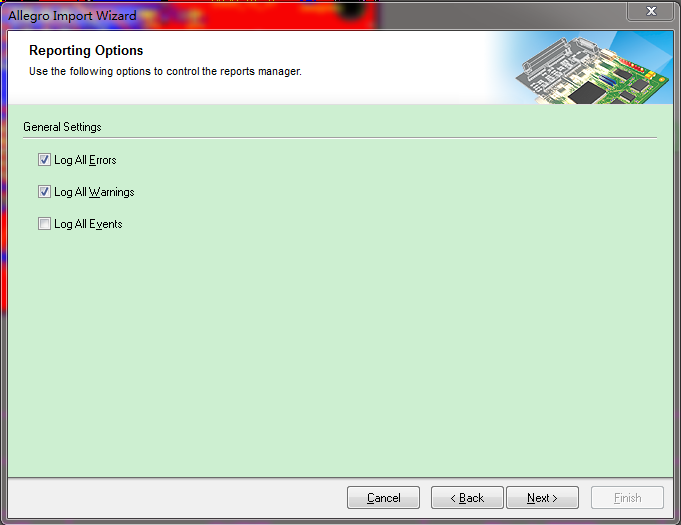

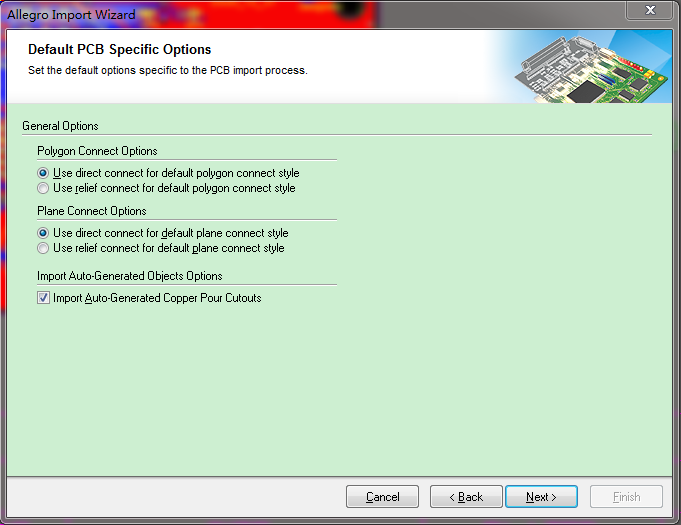

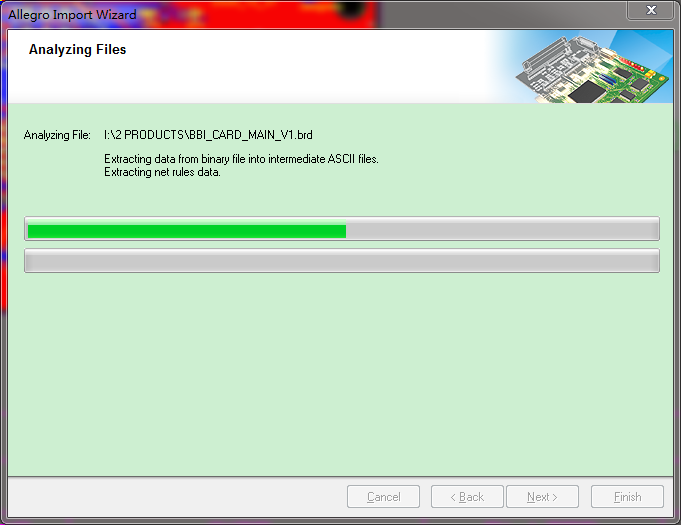

如果此步正常，对了恭喜你，基本上不会有问题了，一直NEXT即可。

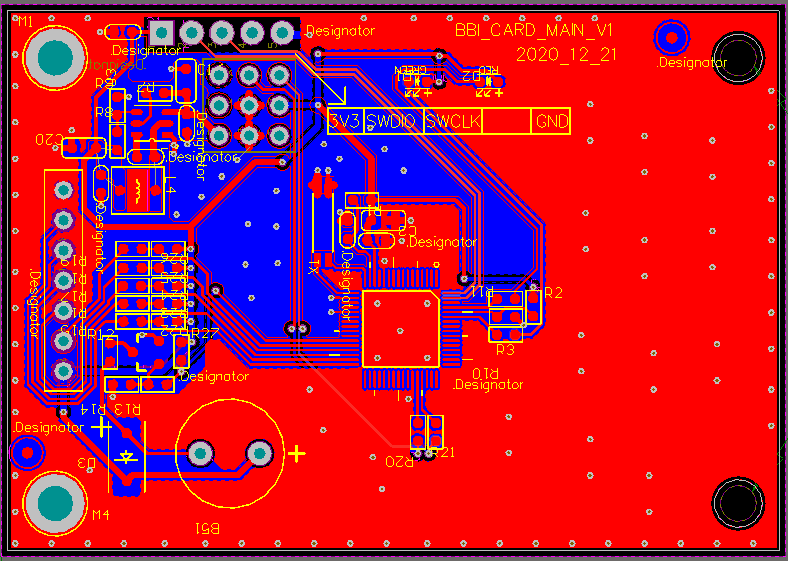

五.清理工作

转换完成并不意味着万事大吉，还有许多清理工作需要做。
以下是建议的检查清单：
物理检查：
查看板子外形及切割槽的外形。前文中提到过，异形的焊盘在转换过程中可能发生错误。
器件的封装及尺寸是否完全一致
电气检查：
主要检查网络是否正确
规则检查：
是否所有规则都被正确导入？
DRC检查
检查Polgon的设置
热焊盘，是否直连
检查电源平面的设置
阻焊、助焊的规则
Via Tenting规则
测试点的分配
电源检查：
电源网络
电源平面
铺铜Polygon
文档检查：
层
字符串
图形标识等
PCB的报告
器件/网络的数量是否与原图一致
是否所有的网络都完成了连接

六.小结

  掌握了关键的结点发现Allegro的PCB转成Altium也不是那么麻烦，且结果完全可以接受。问题是，既然Altium可以导入Allegro的PCB，那Allegro可以导入Altium的PCB吗？

答案是肯定！16.6版本后，Cadence为Allegro增加了一个"Altium to Allegro PCB Translator"。只要将AD的文件存成ASCII格式，就可以用这个转换器转成Allegro的brd文件。
唯一的问题是：Altium的ASCII文件是很多年前的版本，貌似从未进行更新(从保存时候的提示里可以看到)。这也就意味这新版本AD中支持的元素和功能在ASCII文件中并未体现，如果这些信息的记录发生了偏差，就有可能导致转换后的PCB文件出现偏差。当然，基本的器件、网络及导线连接应该是没有问题的(小编没有亲手验证，缺MONEY)。
另一个非常讨厌的事情是，Cadence的所有模块都要收钱，这个也不例外！乞丐版本的套件居然还没有这个转换器！虽然Cadence在很多专业的领域要强于Altium，但在模块收费这个环节能不能学学人家Altium：一个授权，全模块！退一步讲，能不能把一些常用的、好用的模块免费开放？
