由于 ZYNQ 的供电有上电顺序的要求，所以这些电源的产生顺序必须符合 ZYNQ 的上电顺序要
求，图中的蓝色虚线表示这些电源的产生顺序。

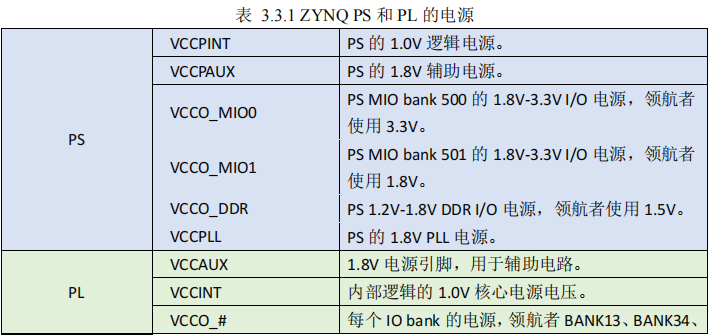

ZYNQ 芯片的 PS 和 PL 都需要多组电源。如下表所示：
PS 和 PL 的供电完全独立，两者之间没有任何上电顺序的要求， PS 电源（ VCCPINT ， VCCPAUX ， VCCPLL， VCCO_DDR ， VCCO_MIO0 和 VCCO_MIO1 ）可在任何 PL 电源之前或之后上电。但是 PS 和 PL 各自内部
的各个电源之间却有上电顺序的要求。 官方推荐的 PS 上电顺序为： VCCPINT --> VCCPAUX 和 VCCPLL --> PS_VCCO(VCCO_MIO0、 VCCO_MIO1 、 VCCO_DDR) 。官方推荐的 PL 上电顺序为： VCCINT --> VCCBRAM --> VCCAUX --> VCCO ，

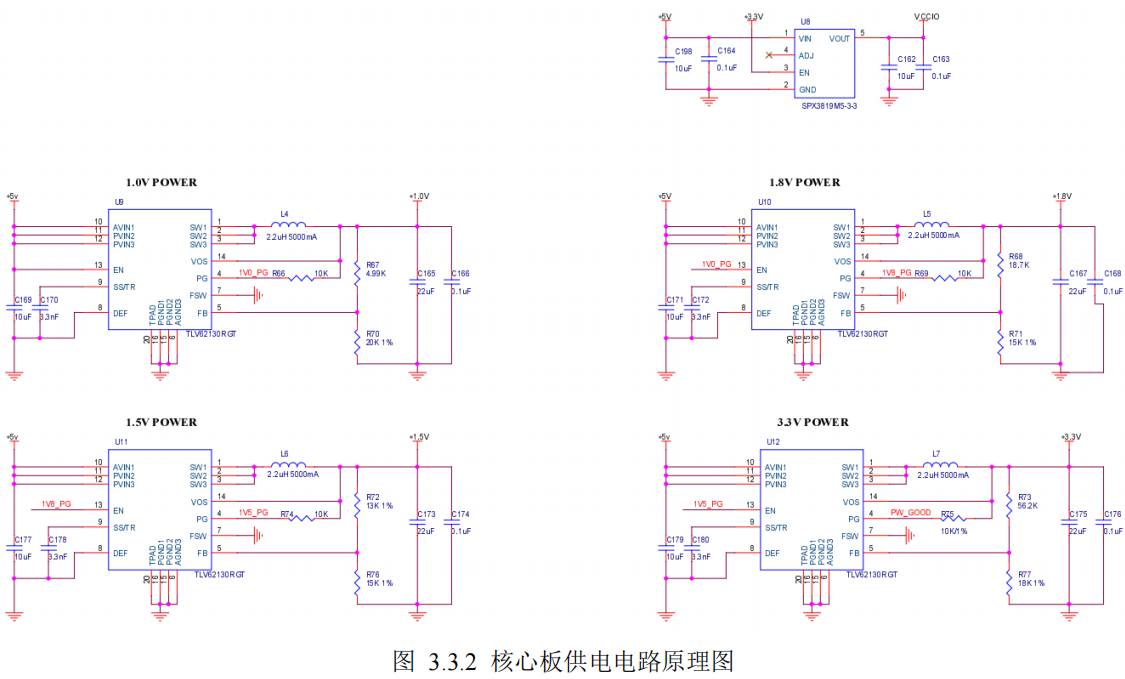

如果 VCCINT 和 VCCBRAM 具有相同的电源电压，则两者可以由相同的电源供电并同时供电。VCCADC 是 XADC 的独立供电引脚，与上述几种电源之间没有上电顺序的要求。 核心板的供电电路原理图如下图所示
其中，各个 DC-DC 芯片或 LDO 芯片的电源输入均是 +5V，输出为所需的各路电源电压。各路电源电 压之间的产生顺序是通过级联各个芯片的“ EN”引脚来实现的，即，第一个产生的电源电压连接到第二个 电源芯片的“EN”引脚上，这样，只有在第一个电源电压稳定输出之后，第二个电源电压才会开始产生。以 此类推，直到产生最后一路电源电压。
