【HCL】H3C静态路由配置实验（路由备份、主备切换）

概念

• 静态路由定义
  要想实现全网通信，也就是网络中的任意两个节点都能通信，这就要求每个路由器的路由表中必须有到所有网段的路由。对于路由器来说，它只知道自己直连的网段，对于没有直连的网段，需要管理员人工添加到这些网段的路由。管理员人工添加到某个网段如何转发，就是静态路由。
• 静态路由配置
  [Router]ip route-static dest-address { mask | mask-length } {gateway-address | interface-type interface-name } [ preference preference-value ]
  [Router]ip route-static 到达的目标网络号 子网掩码 下一跳的路由器接口地址 preference 优先级

  配置时须注意：
  所有路由器上都必须配置到所有网段的路由
  下一跳地址须为直连链路上可达的地址
  目的IP地址和掩码都为0.0.0.0的路由为默认路由。
  优先级默认为60，越低优先级越高。

实验

本文将通过实验来演示静态路由的配置，路由备份及主备切换的过程。
实验目的：pc1和pc2实现通讯，其中路径a为主链路，路径bc为备链路。

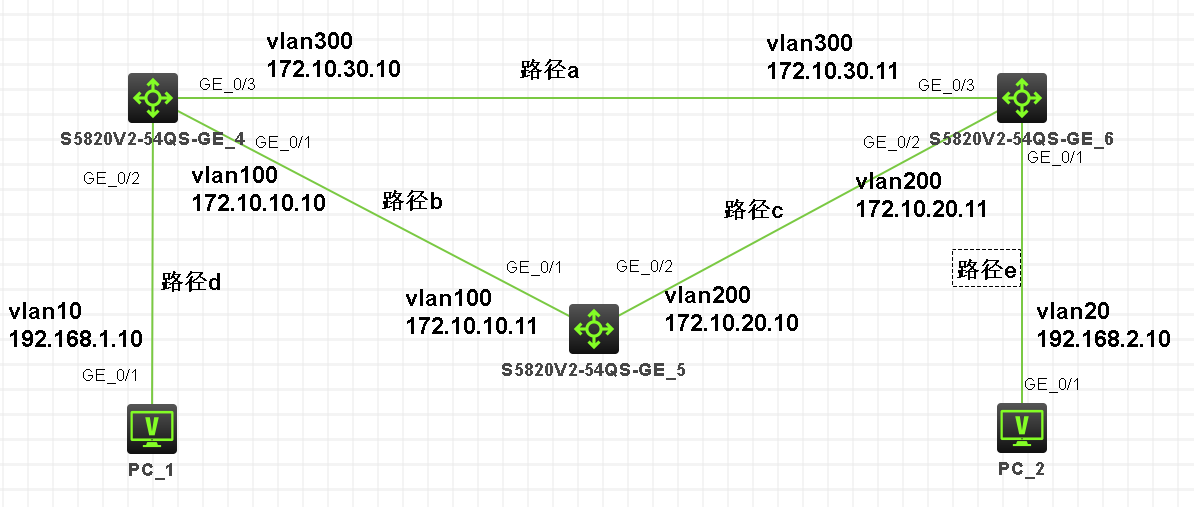

拓扑图：

左侧交换机SW1配置:

[sW1]vlan 10
[sW1-vlan10]port GigabitEthernet 1/0/2
[sW1-vlan10]int vlan 10
[sW1-Vlan-interface10]ip address 192.168.1.1 24
[sW1-Vlan-interface10]vlan 300
[sW1-vlan300]port GigabitEthernet 1/0/3
[sW1-vlan300]int vlan 300
[sW1-Vlan-interface300]ip address 172.10.30.10 24
[sW1-Vlan-interface300]vlan 100
[sW1-vlan100]port GigabitEthernet 1/0/1
[sW1-vlan100]int vlan 100
[sW1-Vlan-interface100]ip address 172.10.10.10 24
[SW1-Vlan-interface100]qu
[sW1]ip route-static 172.10.20.0 24 172.10.10.11
[sW1]ip route-static 192.168.2.0 24 172.10.30.11
[sW1]ip route-static 192.168.2.0 24 172.10.10.11 preference 80

在SW1中，路径c、路径e不是直连路由，需要配置静态路由。而到达路径e（目的地址：192.168.2.0）有两条路径，分别是路径a和路径bc，因此路径a默认优先级60，路径bc配置优先级为80，作为备用链路。

中间交换机SW2配置:

[SW2]vlan 100
[SW2-vlan100]port GigabitEthernet 1/0/1
[SW2-vlan100]int vlan 100
[SW2-Vlan-interface100]ip address 172.10.10.11 24
[SW2-Vlan-interface100]vlan 200
[SW2-vlan200]port GigabitEthernet 1/0/2
[SW2-vlan200]int vlan 200
[SW2-Vlan-interface200]ip address 172.10.20.10 24
[SW2-Vlan-interface200]qu
[SW2]ip route-static 192.168.1.0 255.255.255.0 172.10.10.10
[SW2]ip route-static 192.168.2.0 255.255.255.0 172.10.20.11
[SW2]ip route-static 192.168.1.0 255.255.255.0 172.10.20.11 preference 80
[SW2]ip route-static 192.168.2.0 255.255.255.0 172.10.10.10 preference 80

右侧交换机SW3配置:

[SW3]vlan 300
[SW3-vlan300]port GigabitEthernet 1/0/3
[SW3-vlan300]int vlan 300
[SW3-Vlan-interface300]ip address 172.10.30.11 24
[SW3-Vlan-interface300]vlan 200
[SW3-vlan200]port GigabitEthernet 1/0/2
[SW3-vlan200]int vlan 200
[SW3-Vlan-interface200]ip address 172.10.20.11 24
[SW3-Vlan-interface200]vlan 20
[SW3-vlan20]port GigabitEthernet 1/0/1
[SW3-vlan20]int vlan 20
[SW3-Vlan-interface20]ip address 192.168.2.1 24
[SW3-Vlan-interface20]qu
[SW3]ip route-static 172.10.10.0 24 172.10.20.10
[SW3]ip route-static 192.168.1.0 24 172.10.30.10
[SW3]ip route-static 192.168.1.0 24 172.10.20.10 preference 80

在SW3中，路径b、路径d不是直连路由，需要配置静态路由。而到达路径d（目的地址：192.168.1.0）有两条路径，分别是路径a和路径cb，因此路径a默认优先级60，路径cb配置优先级为80，作为备用链路。

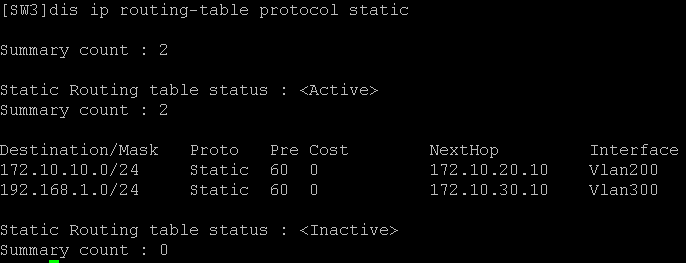

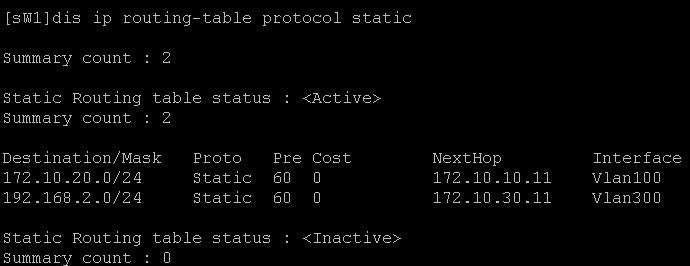

此时查看SW1、SW3静态路由表，发现只能查到两条路由信息，优先级80的路由作为备用路由

[sW1]dis ip routing-table protocol static

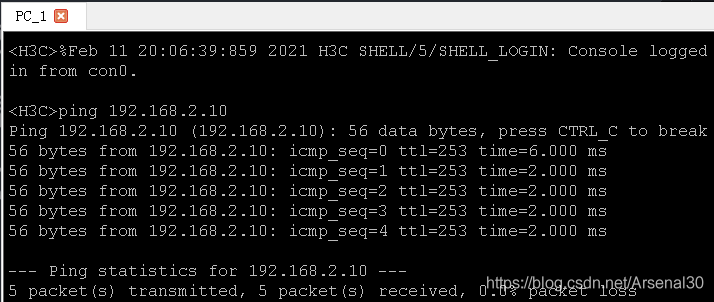

测试PC1&PC2可以正常通讯

此时断开路径a，测试备份路由是否生效。

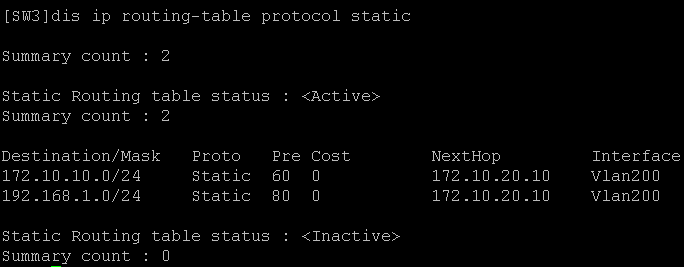

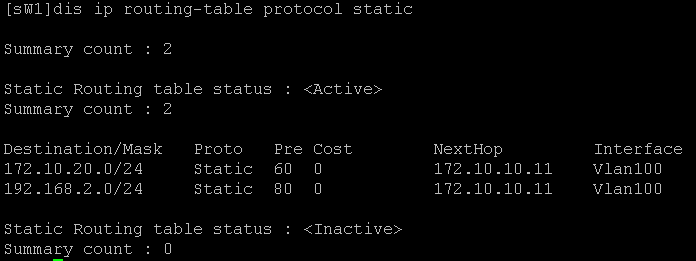

查看SW1&SW2路由表，发现路由表已经更新为备份路由（优先级80）


测试PC1&PC2可以正常通讯
