摘要：主要是根据正点原子视频学习并记录，芯片暂时先跟着视频看一下Zynq-7000 SoC

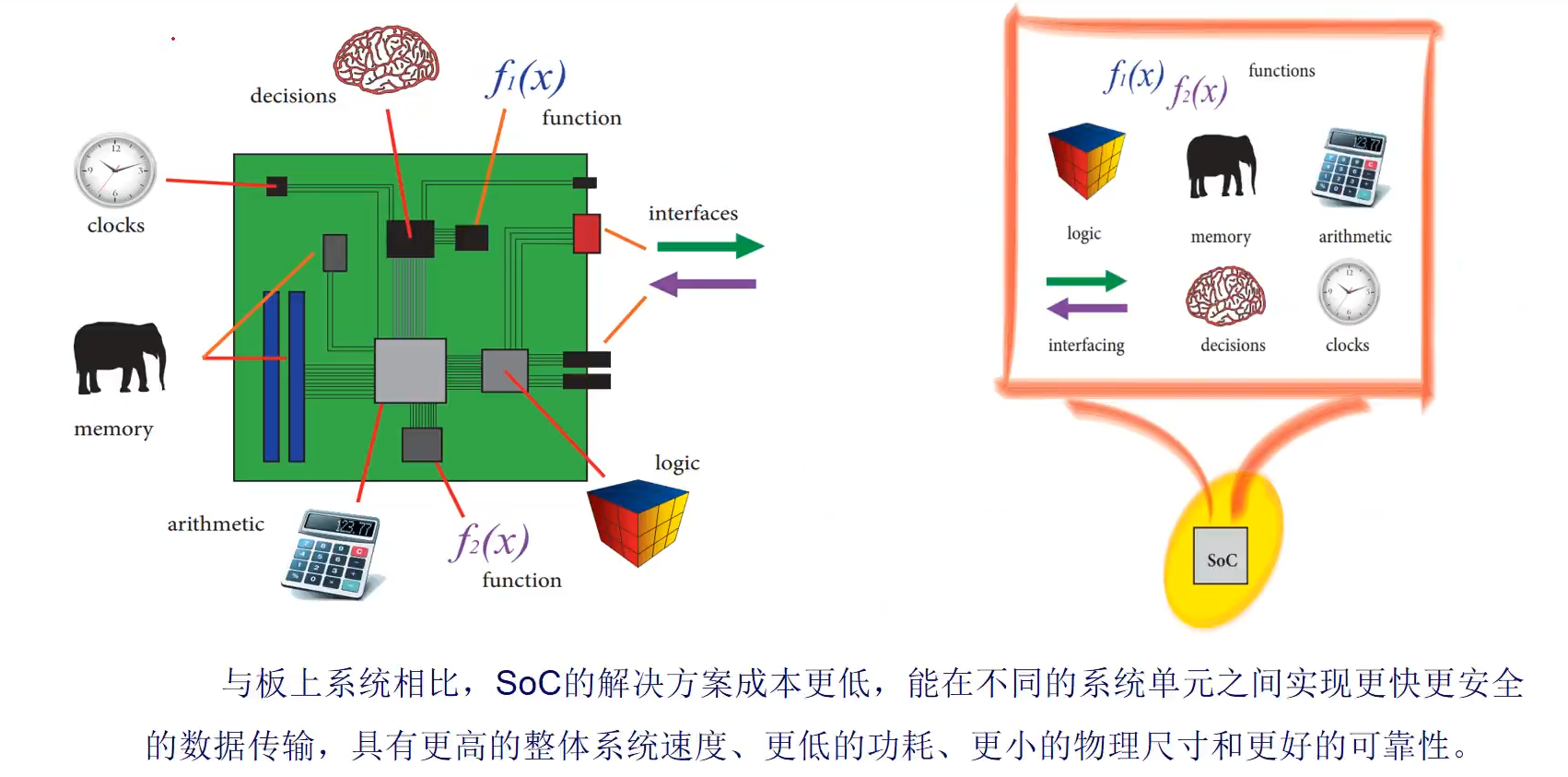

1. SoC

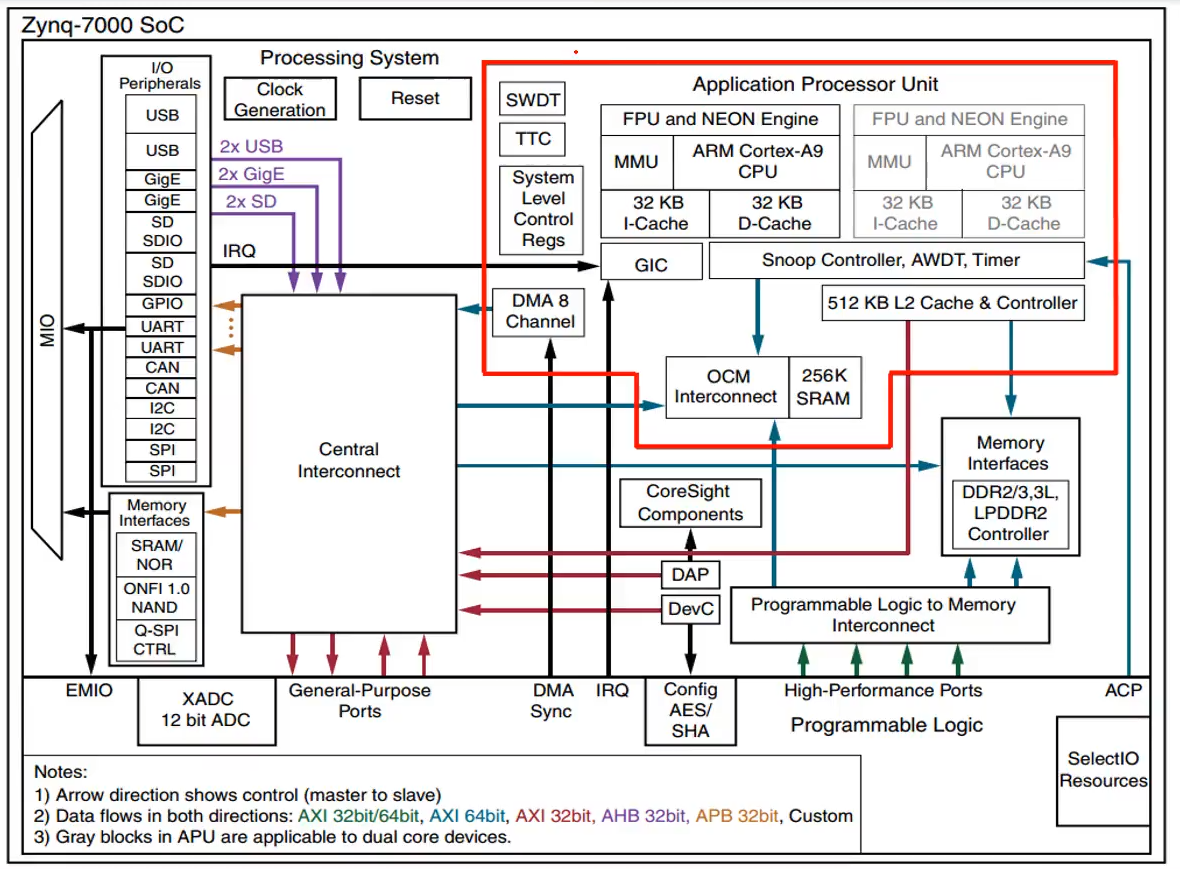

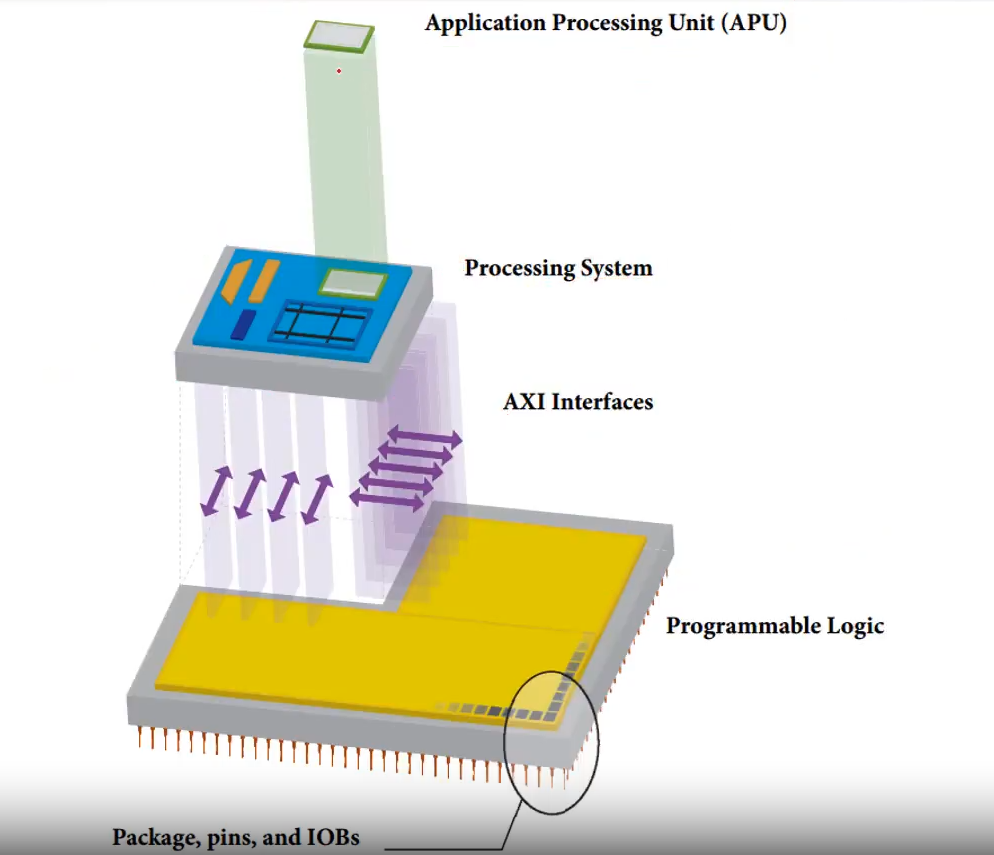

2. Zynq-7000 SoC
2.1 APU（Application Processor Unit）
两个ARM-CPU（双核）
FPU：用于浮点计算加速
NEON（单指令多数据功能）：可以对大量并行算法进行加速，比如FFT
MMU：存储管理单元，实现物理地址到虚拟地址的映射
Cache：（i）指令Cache和（D）数据Cache，这两个结合相当于一级缓存
L2 Cache：二级Cache是两个处理器共用
OCM：片上存储器，interconnect（管理与其它接口的通信，主要是AXI）
Snoop Controller：移植性控制单元，CPU通过这个去访问二级缓存或OCM
DMA：直接存储访问，协助处理器去进行大量数据的搬移
GIC：中断控制器，帮助处理器去接收并管理外部中断
2.2 PS（Processing System）
Central Interconnect：中央互联，管理不同接口之间的通信
Programmable Logic to Memory Interconnect：管理与其他接口的通信，主要是AXI
I/O Peripherals：PS与外部相连的接口，通过MIO与外部连接（MIO对FPGA是不可见的），MIO是可以配置的，比如分配哪个序列号对应哪个接口；其中GPIO可以用来控制一些简单的外设（比如LED、按键）；MIO对应着54个引脚，直接与外界交互。如果超过了54个引脚需要通过EMIO去进行扩展。
动态Memory Interfaces：DDR就是动态存储器接口
静态Memory Interfaces：SRAM、Flash就是静态存储器接口；动态和静态的区别就是数据需不需要进行刷新。比如bit代码文件需要存储在静态存储器里面。
Clock Generation：产生PS内部各个模块需要的时钟，最开始的主时钟肯定是由外部晶振提供的，主时钟经由时钟产生模块 产生各个模块所需要的时钟频率，有些I/O外设可能也需要时钟。
Reset：上电复位，案件复位，由看门狗产生的复位
2.3 PL与PS通信
EMIO：扩展MIO，可连接PL，对FPGA可见；EMIO可以通过PL的SelectOP Resources连接PS和PL；EMIO可以跟PL内部编写的模块进行交互
XADC：PL里面的硬核，数模转换
DMA Sync：可以实现PL到PS的直接存储访问
IRQ：PL里面的中断可以传到GIC中断控制器，处理器接受到中断后进行一些处理
Config AES/SHA：FPGA的配置接口，一般情况下PS先启动然后去配置PL，然后实现PL的启动，Zynq是以PS为核心的

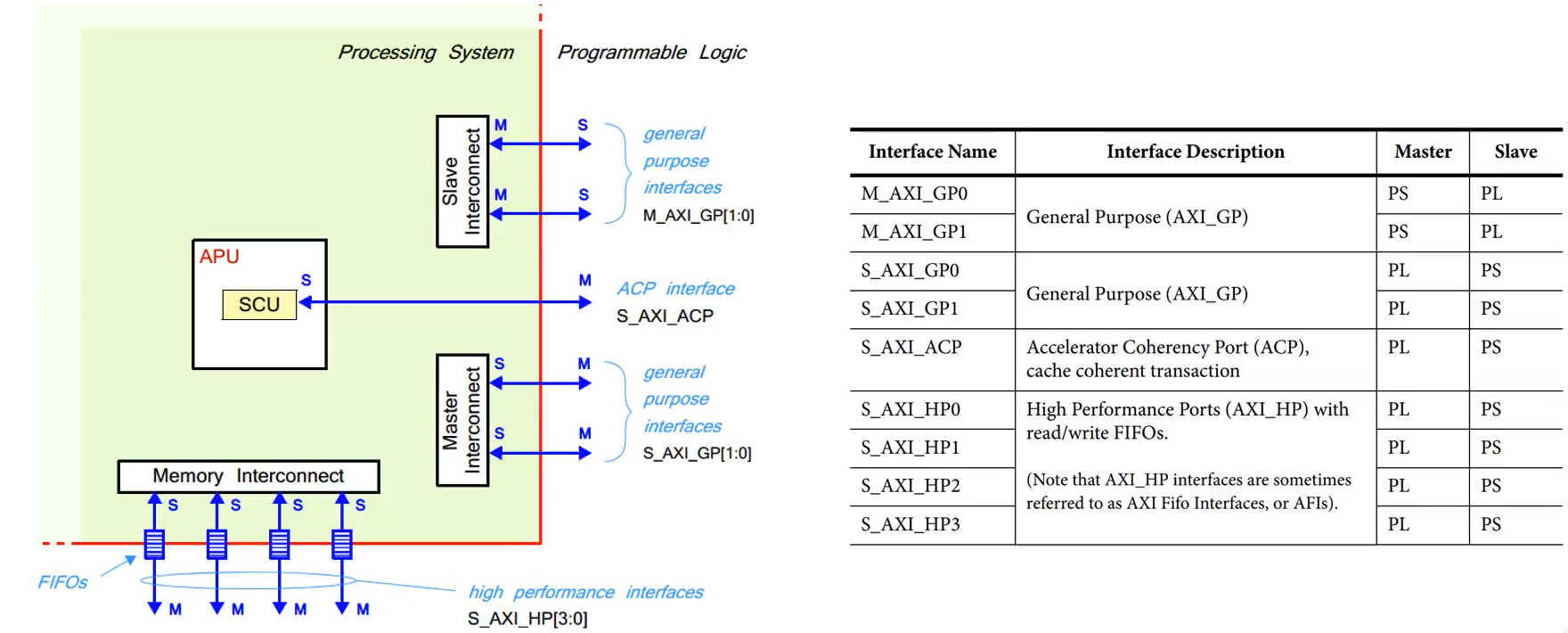

2.3.1 PL里面的GP、HP、ACP接口
GP：general purpose interface，通用接口。当然这里面分了Master(主)接口和Slave(从)接口
HP：high performance interface，高性能接口。高性能体现在数据量、数据传输速度。PL作为主机
ACP：控制SCU移植控制单元，实现PL到一二级缓存的访问。（ACP最主要的作用就是实现PL到PS的低时延的访问）（PL作为主机）
2.3.2 AXI接口

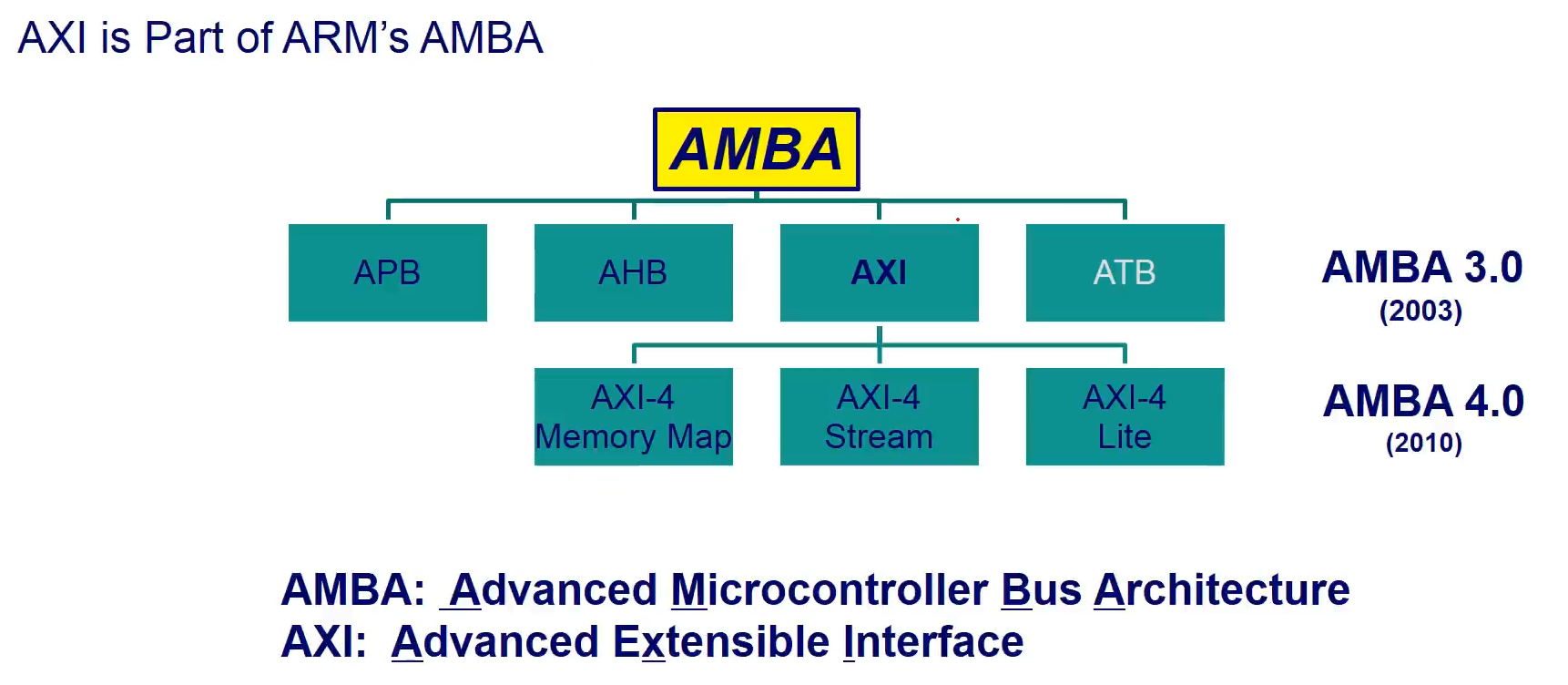

AXI（高级可扩展接口）是AMBA总线（高级微控制器总线架构）的一部分
AXI-Memory-Map:存储映射，读写的时候需要有地址
AXI-Stream：读写大量数据，不用给地址
AXI-Lite：MemoryMap的简化版，Lite不支持突发传输（一次传很多比特数据），它可以用来做一些简单的寄存器的配置
