PsPice教程学习笔记(Cadence Allegro)

//--------------------------------------------------------------------------------------
// 作者:蚂蚁会游泳
// 日期:2022.01.06
//--------------------------------------------------------------------------------------

一、简介

本文适用于对Cadence Allegro有一定了解,熟悉PsPice基本操作的同学阅读。

在进行PsPice仿真之前,我们需要先绘制电路原理图,使用OrCAD软件。

OrCAD 快捷键

应用环境快捷键说明
CIS ExploreCtrl+Tab切换到原理图页面而不关闭
CIS ExploreCtrl+Shift+Tab切换到原理图页面而不关闭
原理图页面编辑B放置总线 BUS
原理图页面编辑F放置电源符号
原理图页面编辑G放置 GND 符号
原理图页面编辑J放置连接点
原理图页面编辑N放置网络别名(结点)
原理图页面编辑P放置元件(从元件库)
原理图页面编辑T放置文本 Text
元件库编辑(绘图)CTRL+B跳转至前一个 part
元件库编辑(绘图)CTRL+N跳转至后一个 part
原理图页面及元件库编辑CTRL+E编辑属性
原理图页面及元件库编辑CTRL+F查找
原理图页面及元件库编辑CTRL+T吸附格点设置
原理图页面及元件库编辑CTRL+Y重做(恢复)
原理图页面及元件库编辑CTRL+Z撤销
原理图页面及元件库编辑H水平镜像
原理图页面及元件库编辑I放大
原理图页面及元件库编辑O缩小
原理图页面及元件库编辑R旋转
原理图页面及元件库编辑V垂直镜像
原理图页面及元件库编辑E结束连线、BUS、图形连线
原理图页面及元件库编辑F4重复操作

其中最常用的 2 个快捷键是 CTRL+E 编辑属性,CTRL+I 滤波器。

PsPice仿真分析

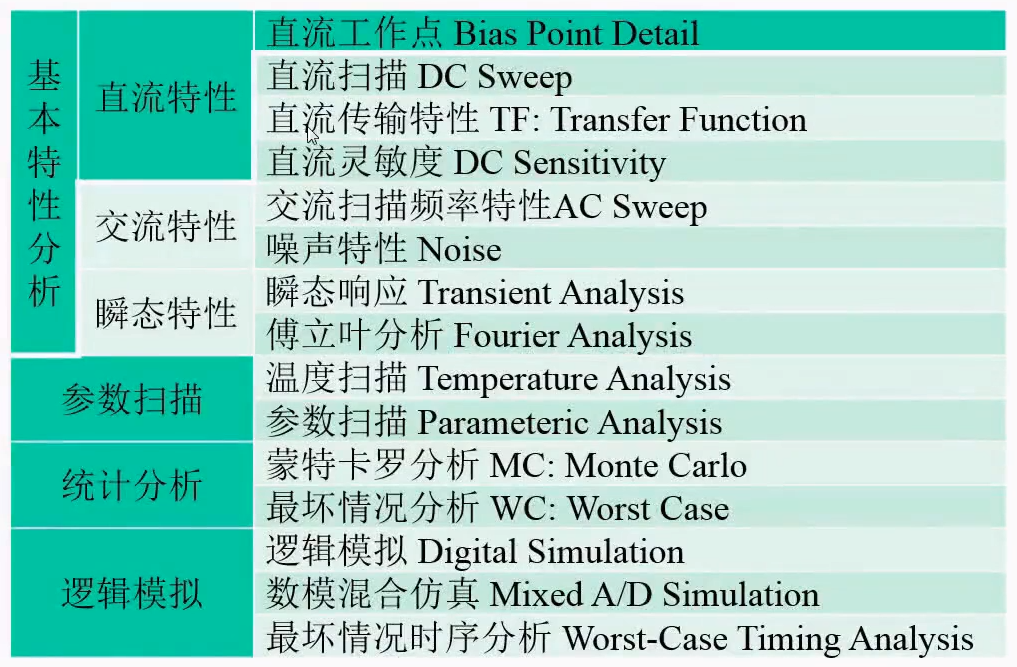

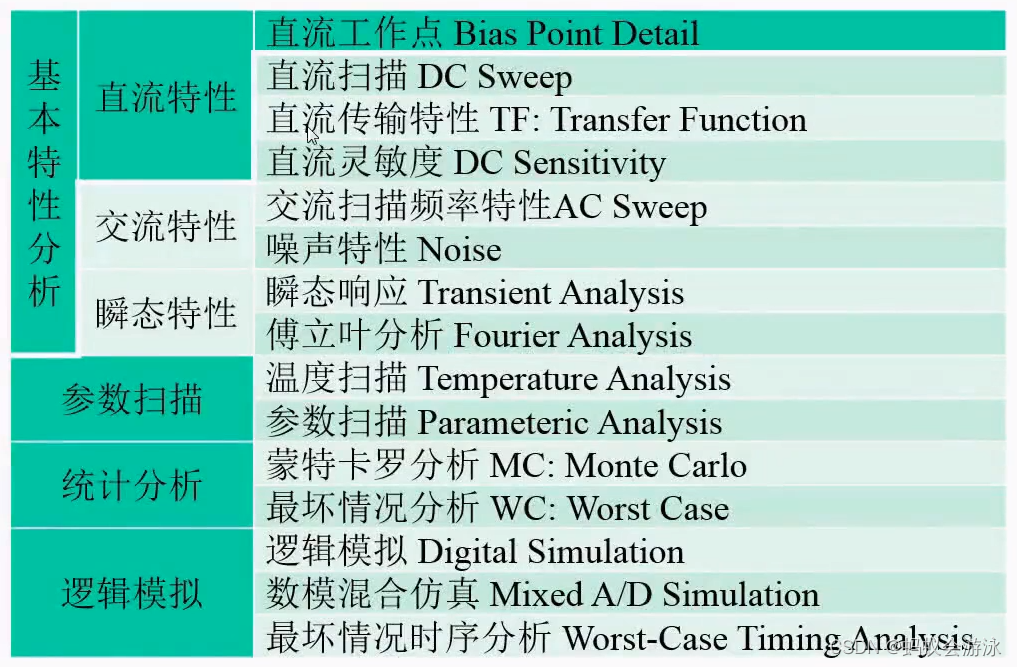

在这里插入图片描述

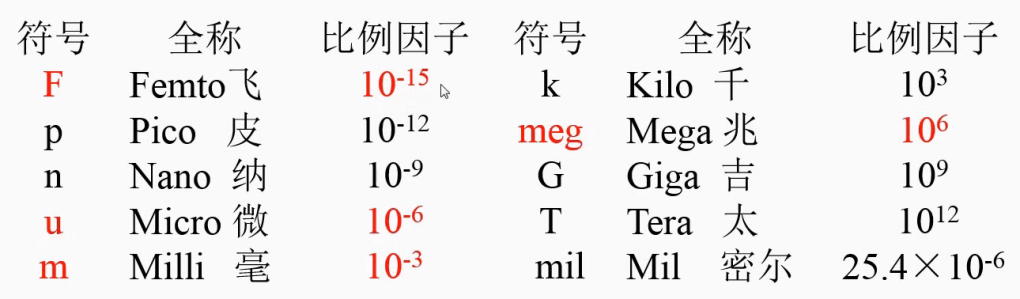

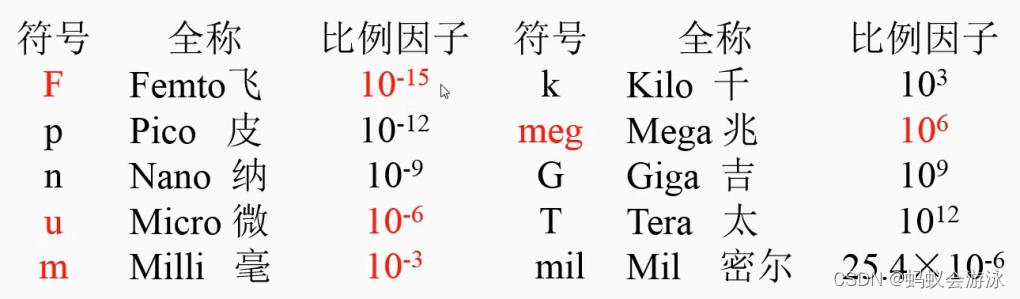

在这里插入图片描述

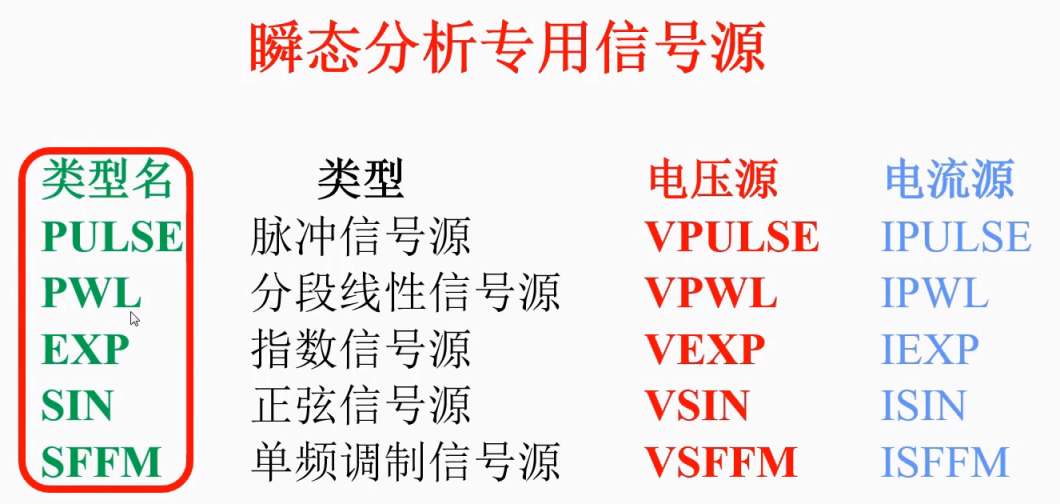

动态电路专用信号源:
在这里插入图片描述

PsPice仿真步骤

第一步:用CaptureCIS绘制电路原理图
创建一个新的数模混合AD仿真项目,放置元器件
修改元器件名称及数值,连线,放置节点及接地点
第二步:创建仿真文档,选择分析类型,设置仿真参数
时域分析,DC扫描,AC扫描,直流工作点分析
第三步:运行Pspice
观察仿真结果
添加参数到探测窗口
用光标显示波形数据

二、SPICE模型

2.1 SPICE模型库网址

查找SPICE模型的最佳位置是浏览供应商或制造商的网站,以下是部分常用的网址。
1、ADI
https://www.analog.com/en/design-center/simulation-models/spice-models.html#
2、TI
http://www.ti.com/design-resources/design-tools-simulation/models-simulators/spice-library.html?keyMatch=SPICE&tisearch=Search-EN-everything
3、Maxim
https://www.maximintegrated.com/cn/design/design-tools/modeling-simulation/spice.html
4、ST
https://www.st.com/content/st_com/en/search.html#q=spice-t=resources-page=1
5、Intusoft
http://www.intusoft.com/models.htm
6、Earthlink
http://www.home.earthlink.net/~wksands/model_f.htm
7、Onsemi
https://www.onsemi.cn/support/design-resources/models
8、NXP
https://www.nxp.com.cn/search?keyword=spice%20models
9、https://www.spicemodel.com/

2.2 不同模型的比较

Spice模型

PsPice使用Spice进行仿真。Spice模型是由美国加利福尼亚大学伯克利分校电工和计算科学系开发的,主要用于集成电路的电路分析程序中。比较常见的Spice仿真软件有Hspice、Pspice、Spectre、Tspice、SmartSpcie、IsSpice等,虽然它们的核心算法雷同,但仿真速度、精度和收敛性却不一样,其中以Synopsys公司的Hspice和Cadence公司的Pspice最为著名。
SPICE模型由两部分组成:模型方程式(Model Equations)和模型参数(Model Parameters)。由于提供了模型方程式,因而可以把SPICE模型与仿真器的算法非常紧密地联接起来,可以获得更好的分析效率和分析结果。
PICE模型的分析精度主要取决于模型参数的来源(即数据的精确性),以及模型方程式的适用范围。

IBIS模型

IBIS 是I/O Buffer Information Specification 的缩写,它是一种基于I/V曲线的对I/O BUFFER快速准确建模的方法,是反映芯片驱动和接收电气特性的一种国际标准,它提供一种标准的文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数,非常适合做振荡和串扰等高速电路设计中的计算与仿真。
PsPice软件提供了IBIS模型转换为Spice模型的工具。
