KEPWARE通过MODBUS_TCP连接西门子PAC3200电能表

前提：PAC3200电能表开启通讯里的MODBUS_TCP（注：每块仪表只允许一个客户端连接），保证上位机可以PING通PAC3200电能表IP地址。

  1. kepware版本为5.11

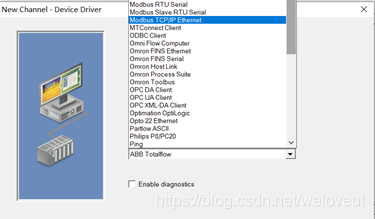

  2. 创建MODBUS TCP通道
    在这里插入图片描述

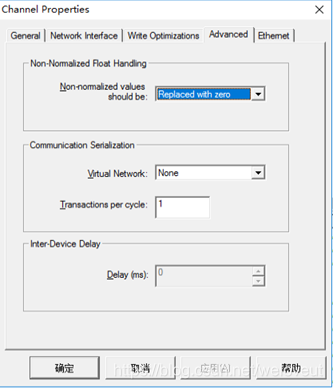

  3. 虚拟网卡选none
    在这里插入图片描述

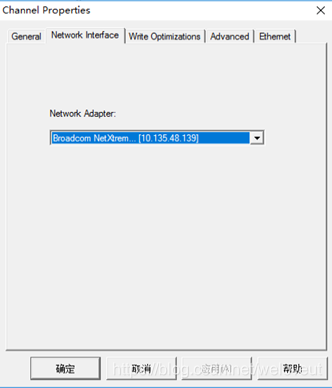

  4. 选择与电能表通讯的网卡适配器
    在这里插入图片描述

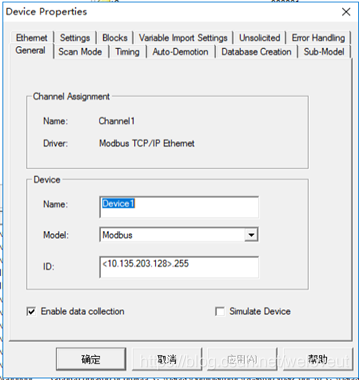

  5. 创建设备，设备ID号填255（注：适用于西门子PAC3200电能表）
    在这里插入图片描述

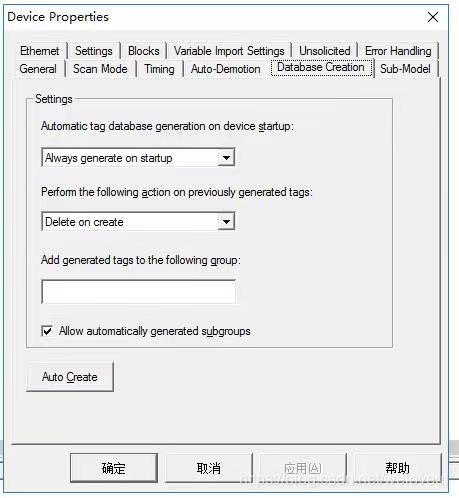

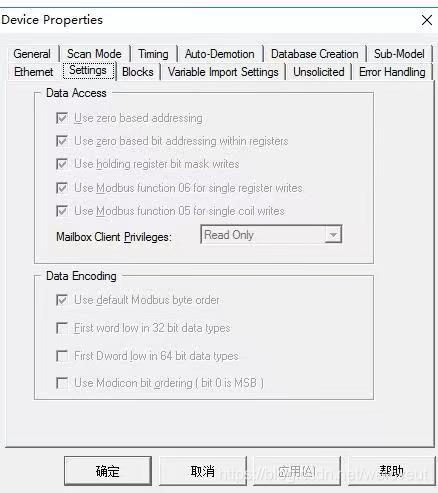

  6. 修改设备属性（注：必须修改默认配置，来适应西门子电能表）
    在这里插入图片描述
    在这里插入图片描述

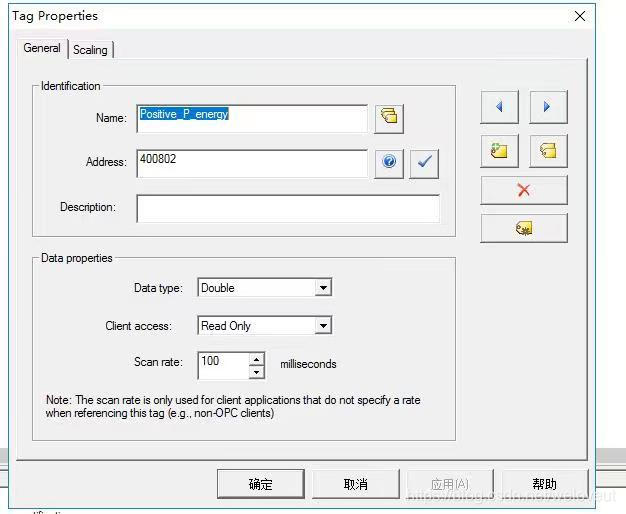

  7. 根据PAC3200偏移量手册查询得知相电压为，变量地址说明：3代表内部变量，00003代表偏移量(注意：地址需要查询手册基础上加1)，数据类型选浮点型，就可以通过Quick Client访问变量值了（PAC3200电能表只允许配置一个客户端，如果报设备没响应，请检查是否有其他客户端如WINCC或PLC已经建立连接）
    在这里插入图片描述

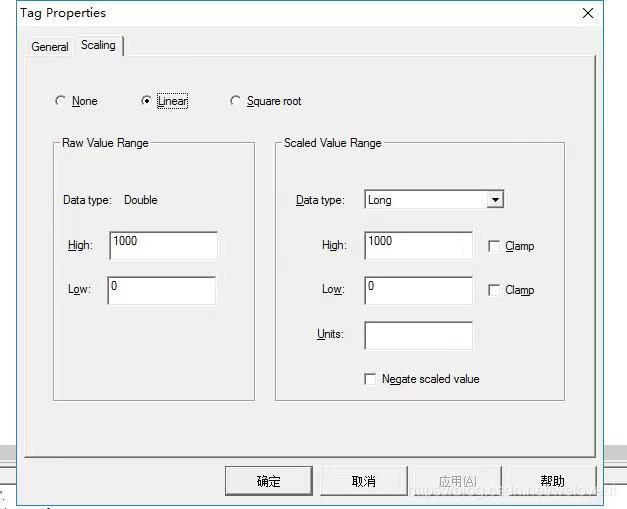

    8.配置每个变量线性变换，高位和地位变换，如图

在这里插入图片描述
