Altium Designer——设置电源线规则

1. 创建类来新建规则

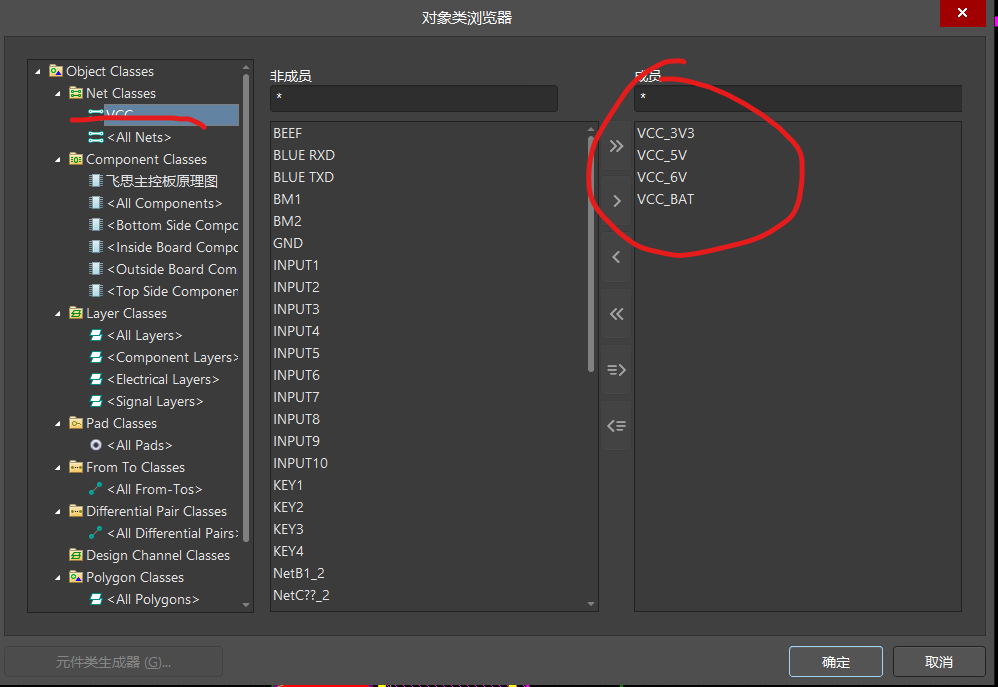

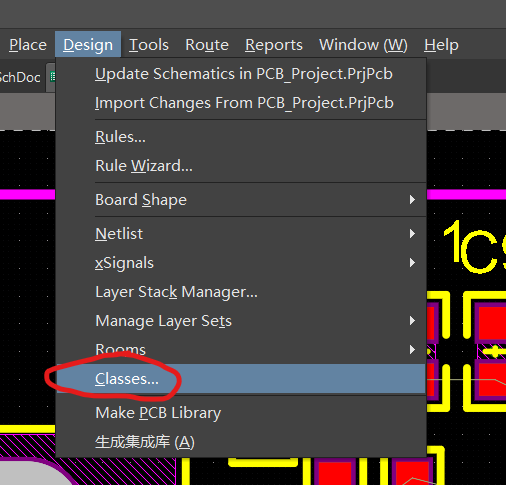

执行菜单Design→Classes…(快捷键DC),将这多个网络建立一个class。

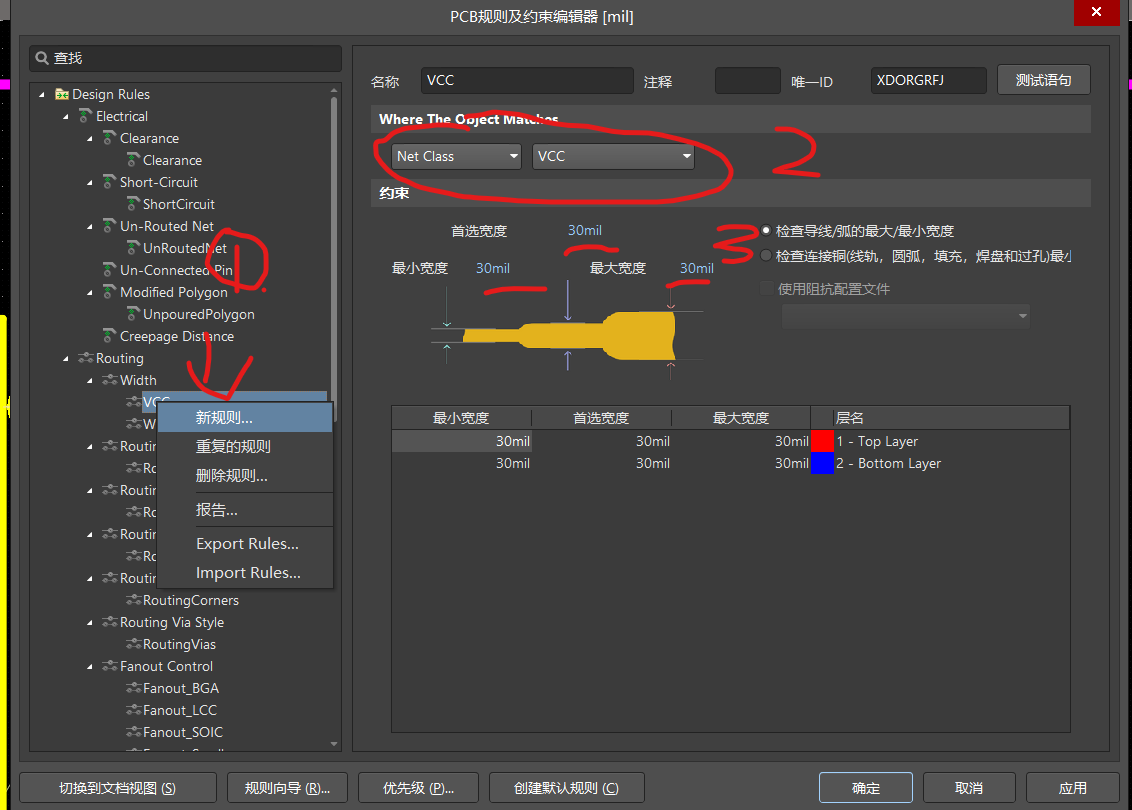

执行菜单命令Design→Rules(快捷键DR），进入规则设置栏；新建个线宽规则，在规则设置栏选择“ net class”，选择对应的class；这样这个class内的所有网络的线宽都受这个规则约束。
