在工程实际施工过程中，很多智能仪表是支持Modbus-RTU协议的，但传输距离不够远，且和上位机组态软件的通讯很少有使用此协议的，需要将它转为TCP/IP协议。
那么如何实现呢？最常使用的是串口服务器，可以将Modbus-RTU协议转为Modbus-TCP协议，并且还支持虚拟串口，可以在不改动原有通讯的基础上实现协议转化，适应现在高速通讯，长距离通讯的要求。

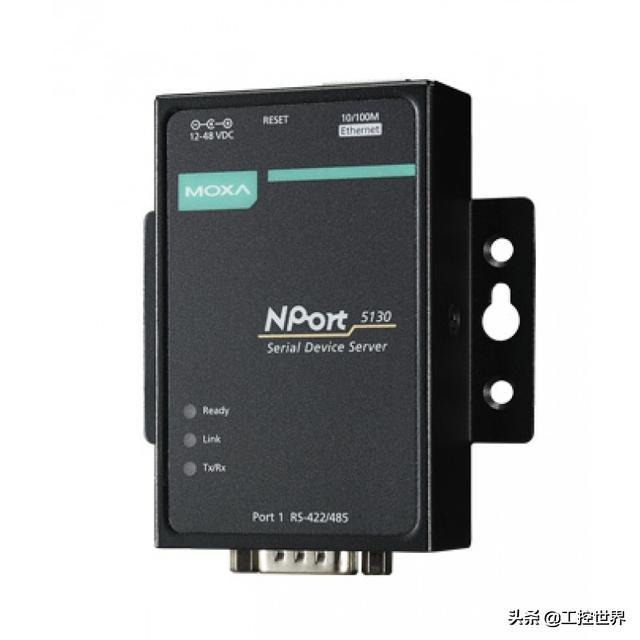

今天主要介绍的主角是MOXA Nport 5130 和三维力控的通讯。

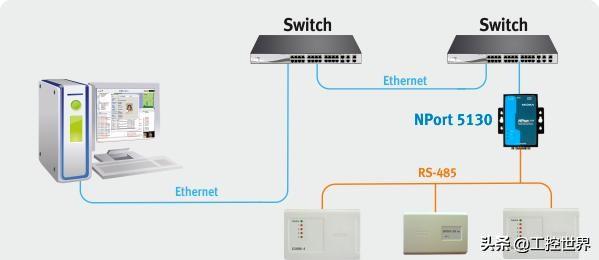

使用它可以实现如下网络结构：
Nport 5130 使用RS485总线和智能仪表等进行Modbus-rtu通讯，然后使用TCP协议和上位机进行通讯，可以实现对现场设备的监控。
如何配置Nport 5130 ？

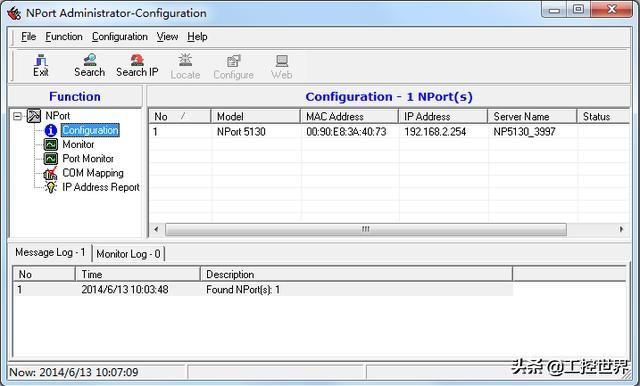

1) 打开MOXA配置软件，点击Searcch,搜索设备如图：

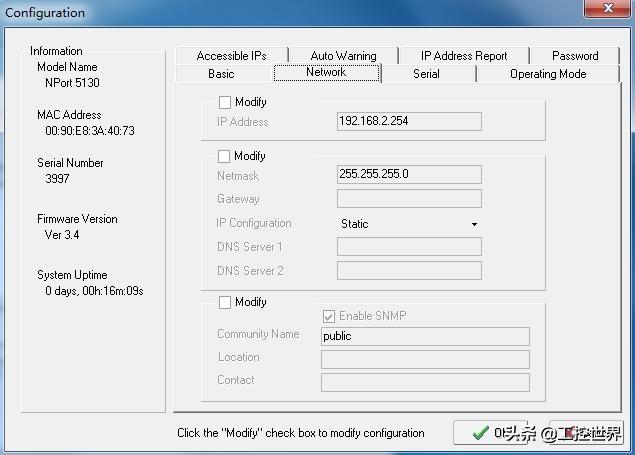

2) 双击搜索到的设备，进入configuration,在"Network"中设置IP地址，与主机在同一个网段中，如主机为：192.168.2.11，则此处可设置为：192.168.2.254，如下图：

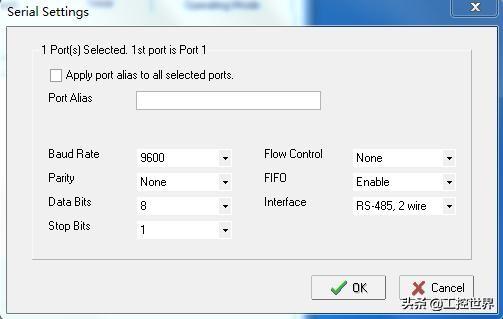

3) 在"Serial"中设置与Nport 5130连接的仪表的通讯参数：如图

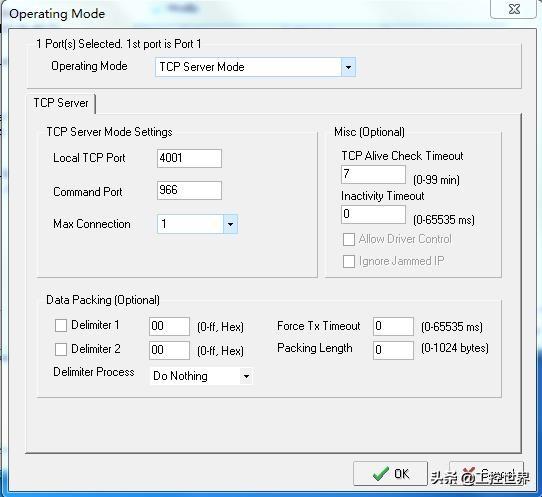

4) 在"Operatating Mode"中操作模式为"TCP Server Mode"，(也可以选择REAL COM MODE)如图：
将最大连接数设置到4.
5) 点击EXIT退出此软件。

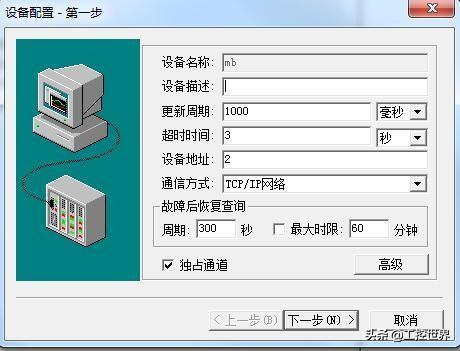

6) 进入力控进行I/O设置，选择MODBUS-RTU, "设备地址"为需要采集数据的仪表的MODBUS地址，"通讯方式"选择"TCP/IP网络"，如图
去除独占通道对勾

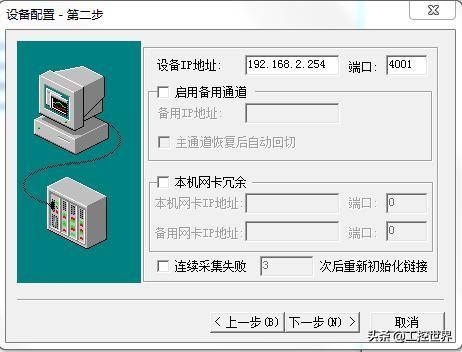

7) 点击下一步设置"设备IP地址"为Nport 5130的IP地址：192.168.2.254，端口为在第4步中"LCOAL TCP PORT "的地址：4001，如图：
8) 点击下一步到组态完成。

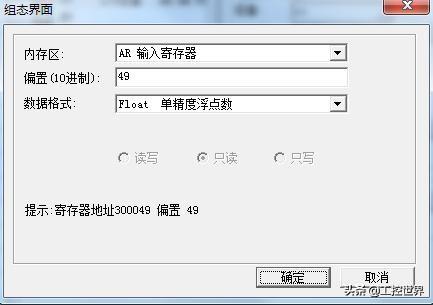

9) 进入数据库组态，设置需要读取数据的参数，如某台仪表的MODBUS地址为2，需要采集其液位参数(浮点数，只读，仪表要求为MODBUS协议的4#命令---)，如图：但在实际应用中为3#命令---

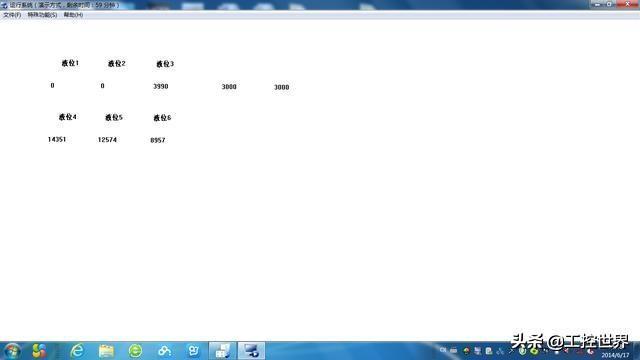

10) 测试结果如图
