Unity环境光遮蔽（Ambient Occlusion）Shader实现逻辑
一、说明
hello大家好，我是小明。Unity Shader大龄萌新。我的shader中应该还有很多需要完善的地方，希望大佬们多多包涵，感谢指正。
二、应用情境
我们知道，很多时候，环境光遮蔽能让模型显示更加真实，且减少了实时阴影计算，更节省性能。
并且在很多运行环境中（如web端、部分移动端等），由于无法进行实时光照或出于其他原因考虑，物体与物体之间的环境光遮蔽都是需要进行AO烘焙才能实现的。

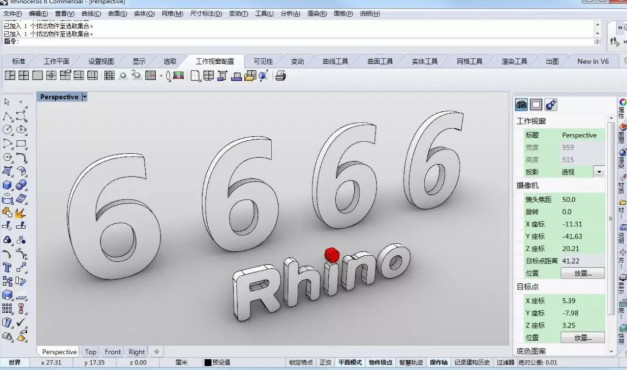

此外在很多建筑设计等场景中，“极地效果”这种非常特殊的光影需求，（可以看到物体的接近底部位置有一圈柔和而均匀的阴影，但周围并无遮挡物，这种阴影如果想在Unity实现，需要先在3D软件中烘焙，或去subPainter中绘制）也常常需要预先对物体环境光烘焙出AO贴图后，再进行制作。
环境光遮蔽的其他应用需求应该不用我过多阐释，不管是在游戏的制作，还是在其他应用案例中，都屡见不鲜。
常见的AO方案也是，直接在3D软件（如3Dmax/Maya/Blender等）中拆UV，然后烘焙出AO贴图，在unity 标准着色器中赋值给occlusion即可。
但这样的缺点是，在标准着色器中，不管是albedo贴图，Occlusion贴图，都是使用同一套UV，以及一样的贴图采样，Texure_ST是一样的，因此当我们需要把调整Albedo贴图的重复或者缩放、偏移时，AO阴影烘焙效果也会跟着变化。
而在很多场景中：如建筑模型、大片的场地模型等，通常都是给出一小片纹理（如一片瓷砖、一个砖块、一块草皮），通过控制贴图的重复实现铺满整个面。这个时候，显然常规的AO方法就不能实现了。因此，我们需要一个新的方法来解决以上问题。
三、采用两套UV的AO实现
1、思路：我们知道，2D 贴图在 3D 模型上的显示是靠 uv mapping 来实现的，不论是 albedo 贴图还是 AO 贴图，都需要有 UV 坐标来映射到 3D 模型上。因此，解决 的思路就是，让 albedo 贴图使用第一套 UV 坐标，让 ao 贴图使用第二套 UV 坐 标，最后的像素点的 diffuse Color = albedo.rgb * ao.rgb * AOstrength，AOstrength 是自定义的控制 AO 纹理对模型影响强度的系数。
2、具体步骤
2.1

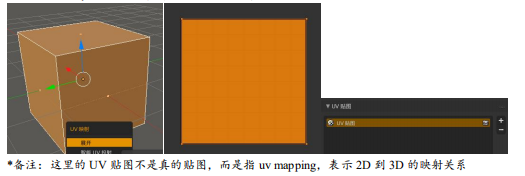

在建模软件中，先对模型的默认 UV 检视。 以 Blender 为例，进入剪辑模式后，展开 UV，即可看到模型的默认 UV 映射 信息，我们通常的 albedo 贴图都是以此映射关系对模型进行贴图上色的。在物 体数据面板，也可以看到你的 UV 贴图信息。
2.2

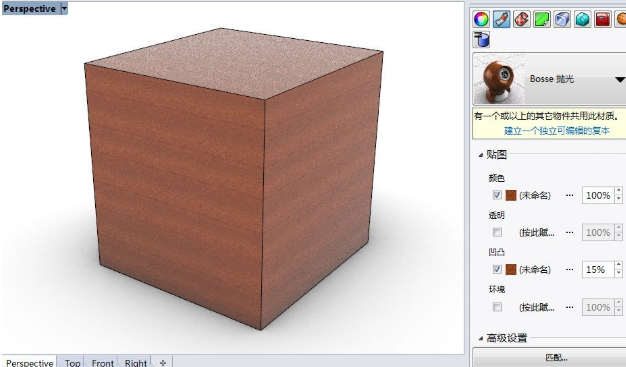

在此 UV 的基础上，对模型进行上色（如设置漫反射贴图等）。 这里要注意的是，这里对贴图的操作，是为了让自己知道你贴图的重复比例， 如一款瓷砖在一面墙上重复的 x/y 次数。进入到 Unity 时你依然需要重新创建材 质、调整重复次数。 到这里，基础的模型显示操作已经结束。接下来要处理 AO 环境光遮蔽效果。
2.3

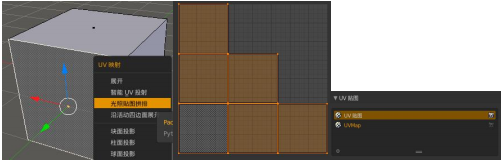

在 3D 模型处理软件中，对模型拆出两套 UV。注意，拆 UV 时，要勾选创 建新的 UV 贴图。 在数据面板，我们可以看到多了新的 UV 映射关系。打开 UV 视图窗口，也 可以看到/调整新的 UV 布局。
2.4

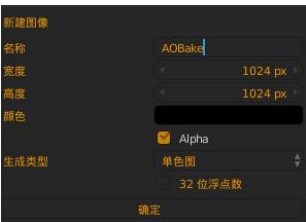

新建一张图片并命名（如 AOBake），它会被用来记录环境光遮蔽的信息。
2.5

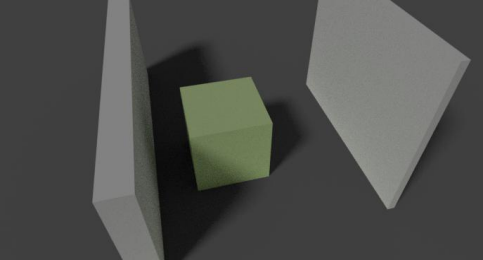

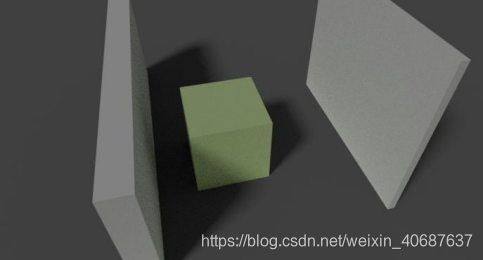

设置好环境和阴影关系。如：灯光、附近的遮挡物等
*Tips：建议先把模型变成白模，一方面节省烘焙时间，另一方面降低杂色对 AO 的干扰。
2.6

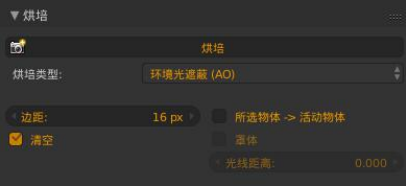

对目标物体烘焙AO至刚才新建的AOBake上
2.7
等待烘焙完成后，得到 AO 贴图。再次确认下 AO 贴图和 UV 是 map 的
2.8
将带有两套 UV 的 fbx 模型、albedo 贴图、法线贴图和 AO 贴图打包汇总。
——————————以上是3D建模部分的工作，接下来是Unity中的工作——————————
2.9
新建一个Material，创建一个shader，把代码都删除
2.10
编写shader
大体思路：

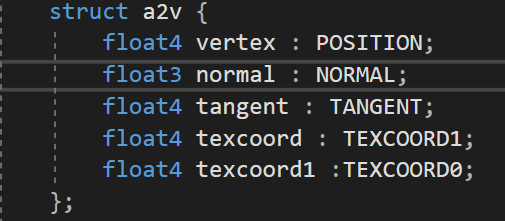

现在pass块中使用结构体获得模型的UV mapping信息，此时需要获取TEXCOORD0/TEXCOORD1（分别代表模型的第一套UV和第二套UV）

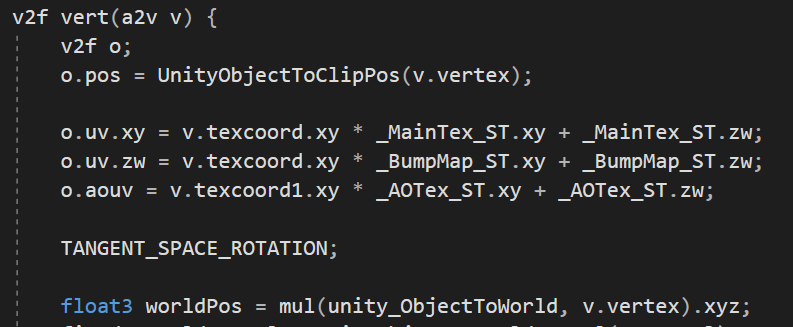

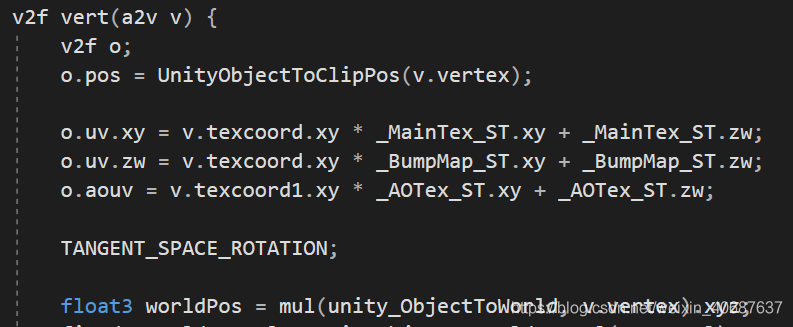

在顶点函数中将UV分别设置给albedo贴图、法线贴图和ao贴图的映射关系

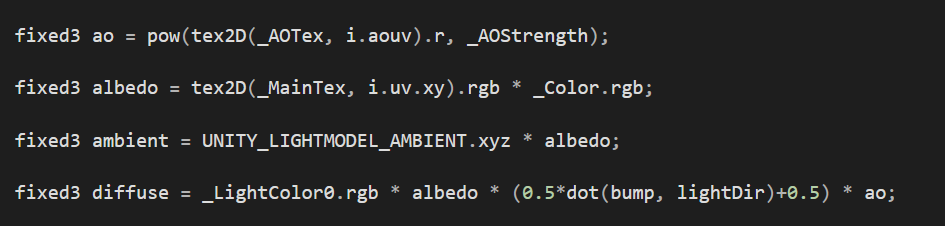

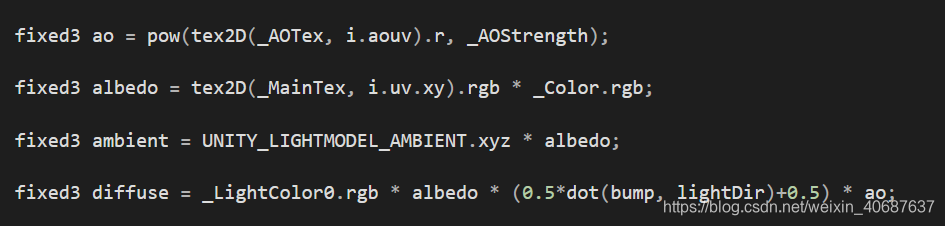

在片元函数中，对AO贴图进行采样，并使用_AOStrength系数控制阴影的程度
然后对albedo、diffuse等其他参数进行赋值。
至此，基本的结构已经完成，把其他的效果实现方法再补全，即可实现啦！
我们把贴图赋值，看下效果吧！
（为了让 AO 贴图的效果更佳明显，我这里对 AO 贴图又进行了点标记加工）

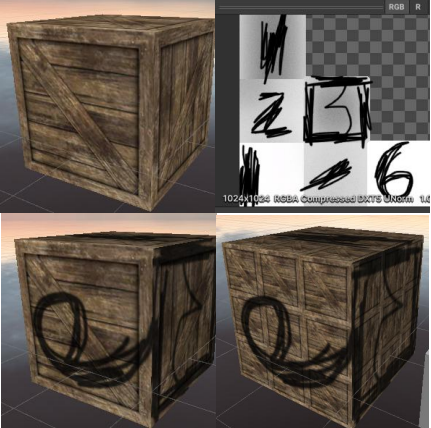

可以看到，调整Albedo的重复、偏移，不会影响整个模型的阴影效果哦！
下面是我们此次完整的代码块~
