电阻-电阻的等效模型及频率特性

一、电阻的等效模型（以普通金属薄膜电阻为例）

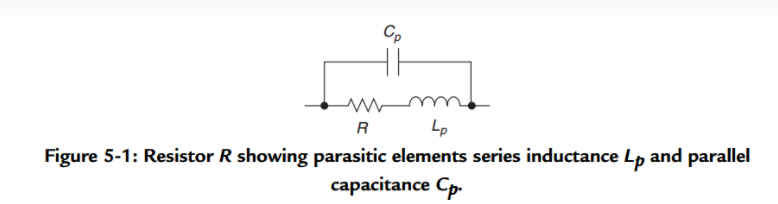

电阻的等效模型：由电阻、电感、电容三部分构成。

其频率特性根据不同的本身特性有所变化。

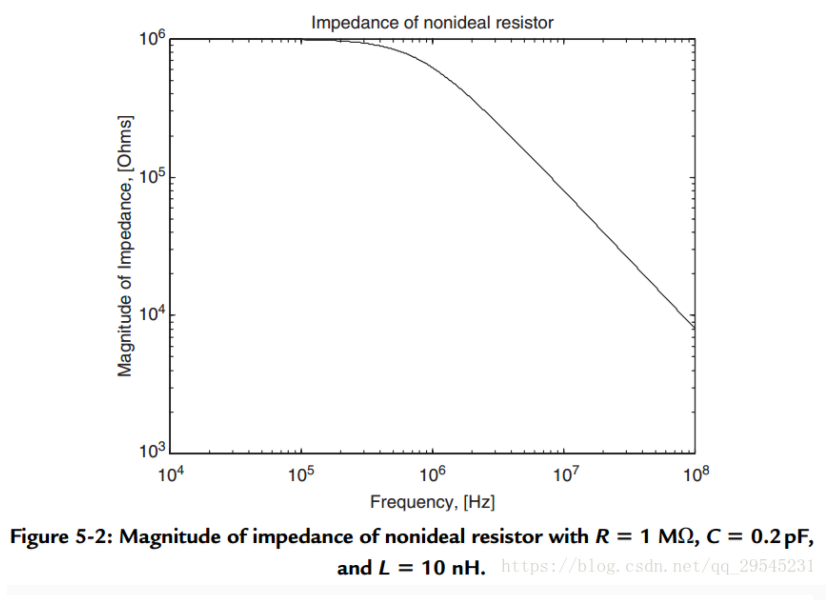

当电阻阻值较大时1MΩ，电容对总体阻抗的影响比较明显，频率越大阻值越小。

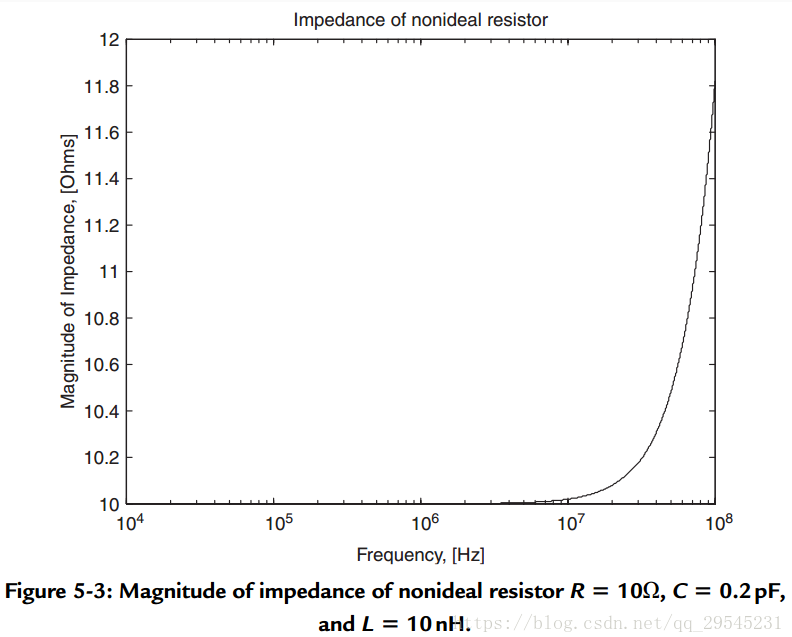

当电阻阻值较小时10Ω，电感对总体阻抗的影响比较明显，频率越大阻值越大。

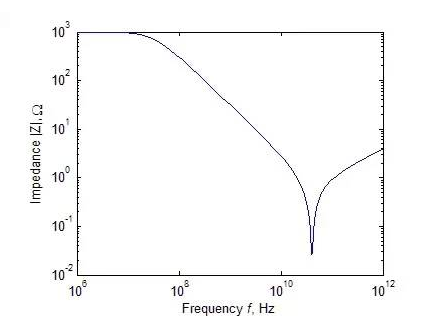

在高频电路中，由于要考虑引线带来的影响，当频率继续升高时，总的阻抗开始上升。一个典型的1KΩ电阻阻抗绝对值与频率的关系如下图。
