解决allegro16.6中place manually 不显示放置器件框问题之一

最小化“Placement”对话框后不能再显示

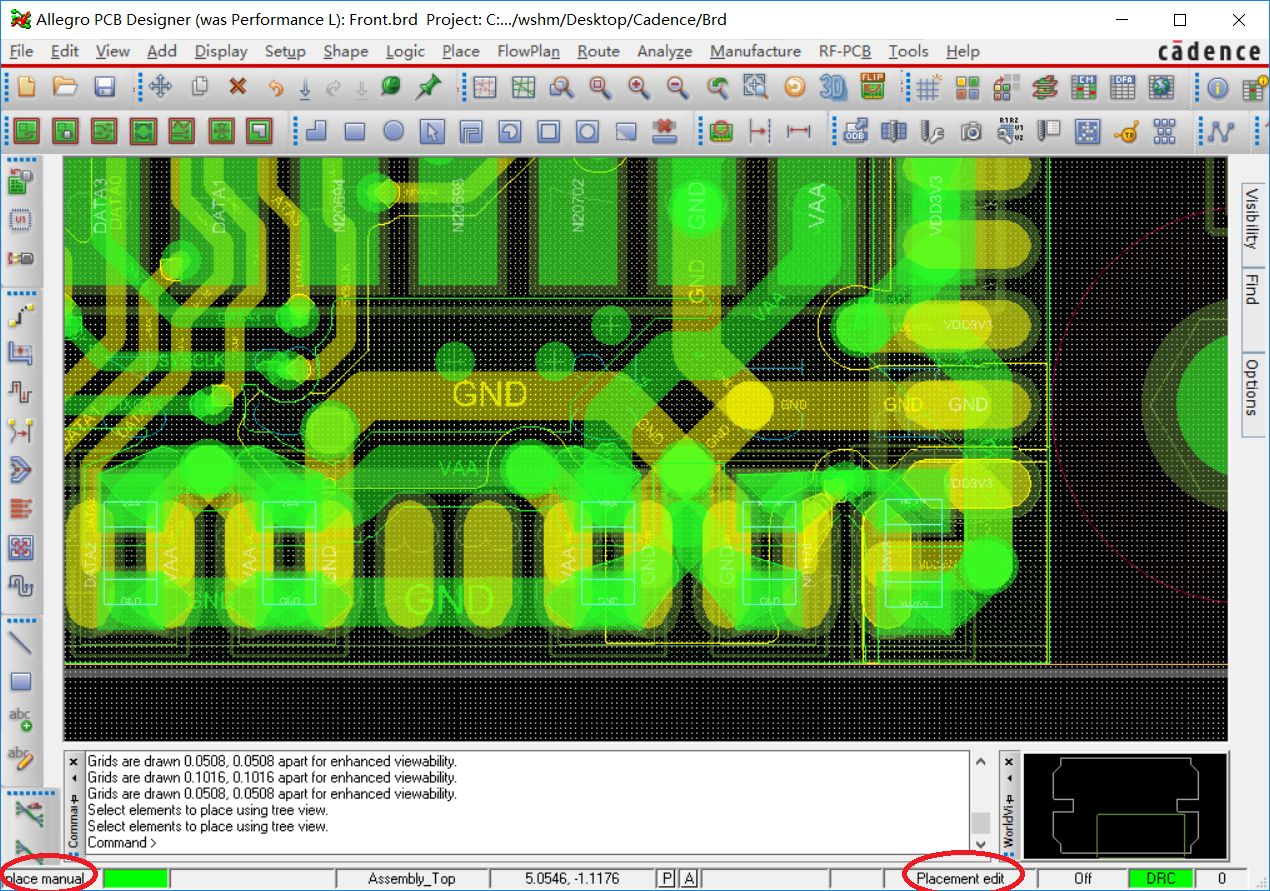

执行Place->Manualy…后没有显示"Placement"对话框，主窗口状态如下，注意红圈区域

在这里插入图片描述

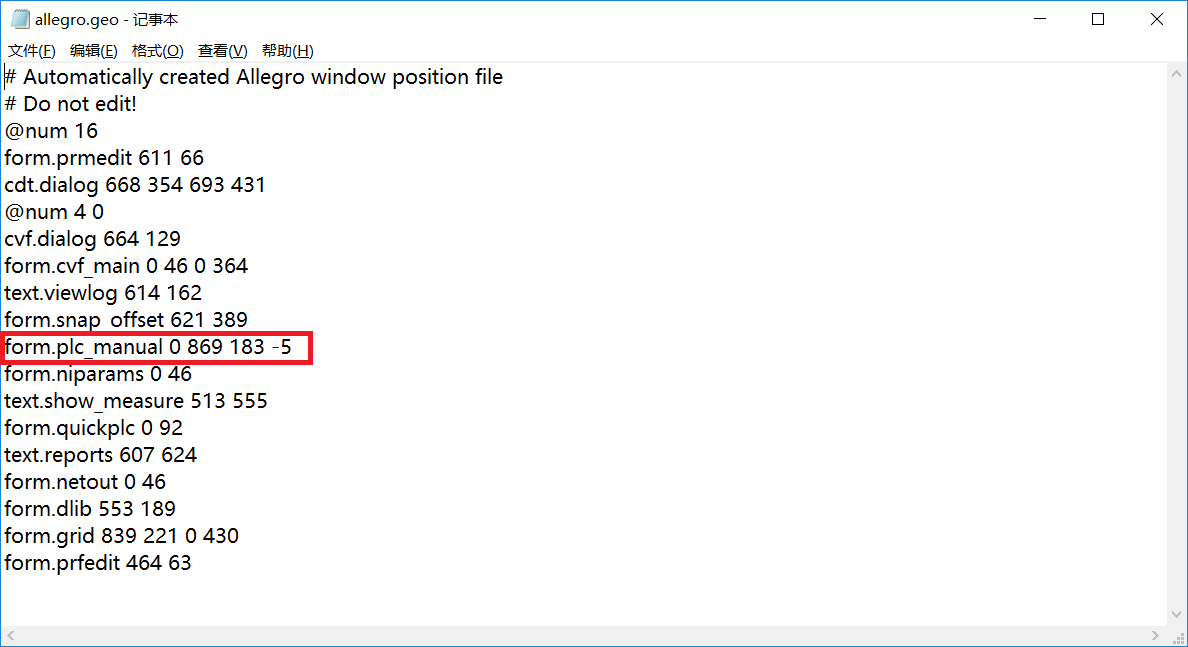

这时关闭Allegro，找到C:\SPB_Data\pcbenv\allegro.geo，用记事本打开，找到类似红框标识的行

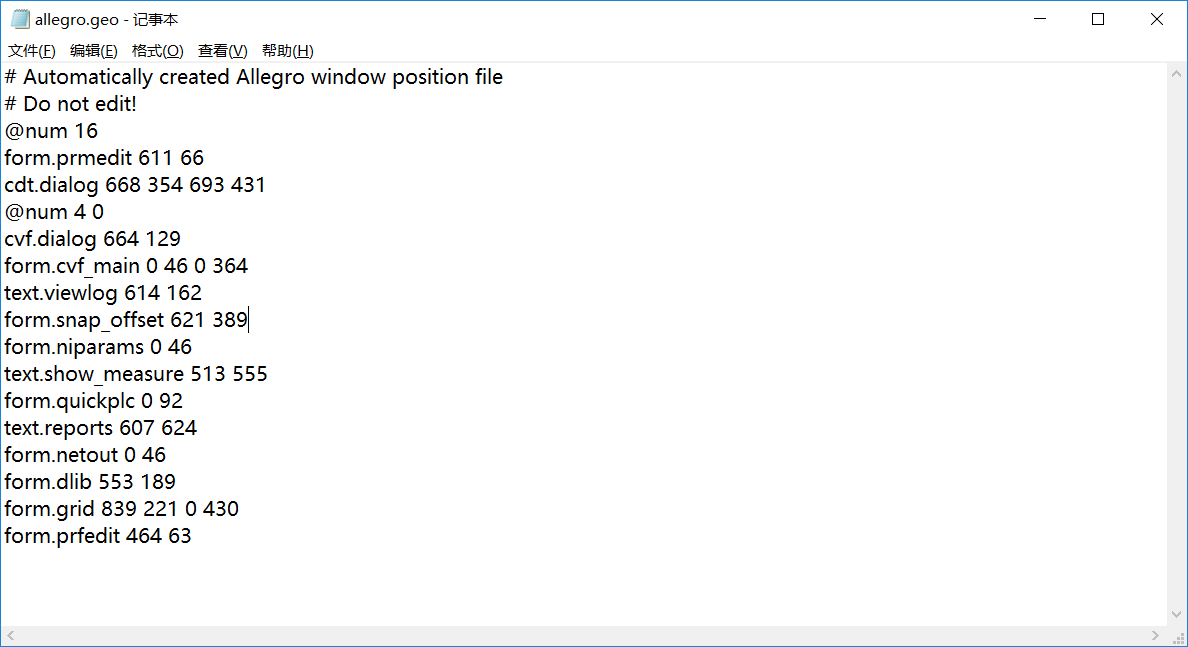

在这里插入图片描述将其删除并保存文件

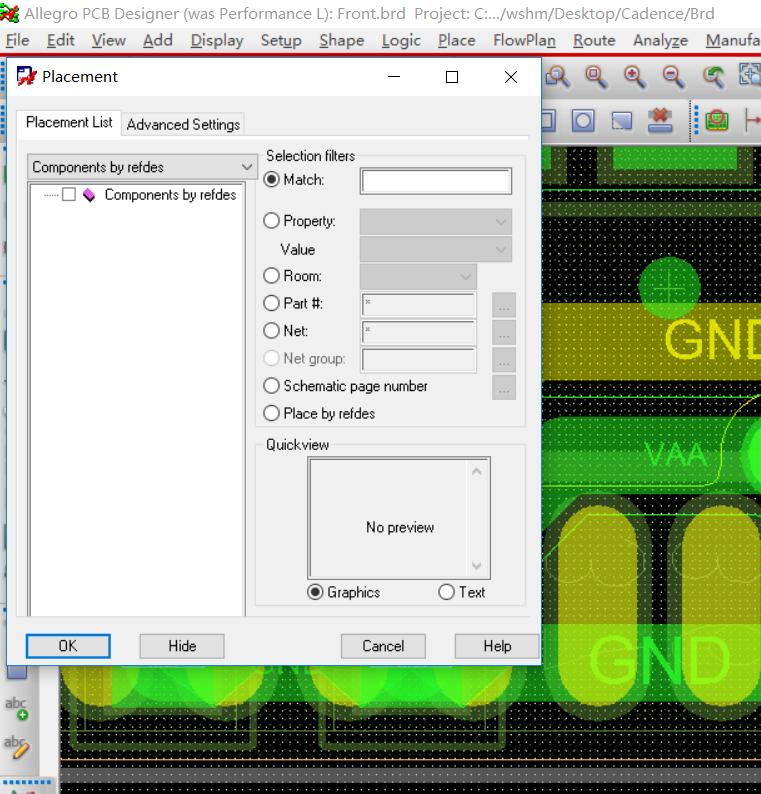

在这里插入图片描述重新开启Allegro，一切将恢复正常
在这里插入图片描述
