最近在做毕设需要用到一个MS5837的水深传感器，由于成品价格昂贵（199+），所以买了一个裸传感器自己搭建外围电路，并自己焊接，所有操作均参考MS5837-30BA英文手册.pdf

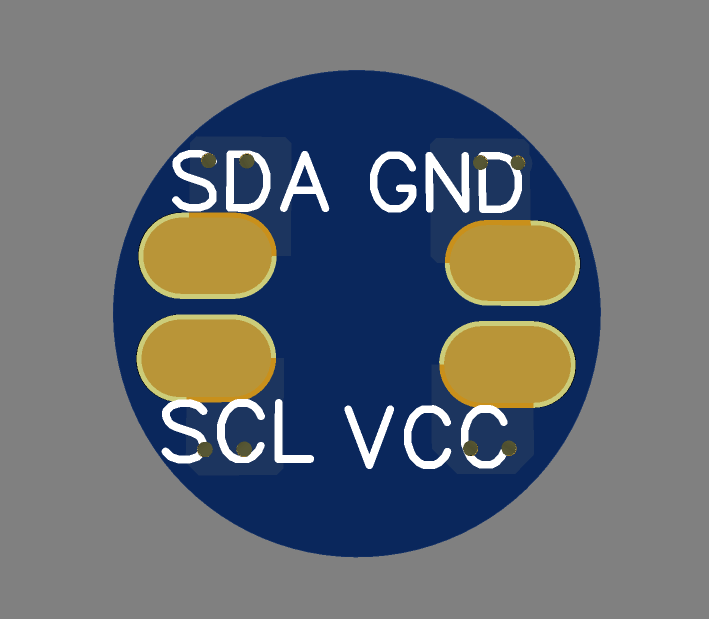

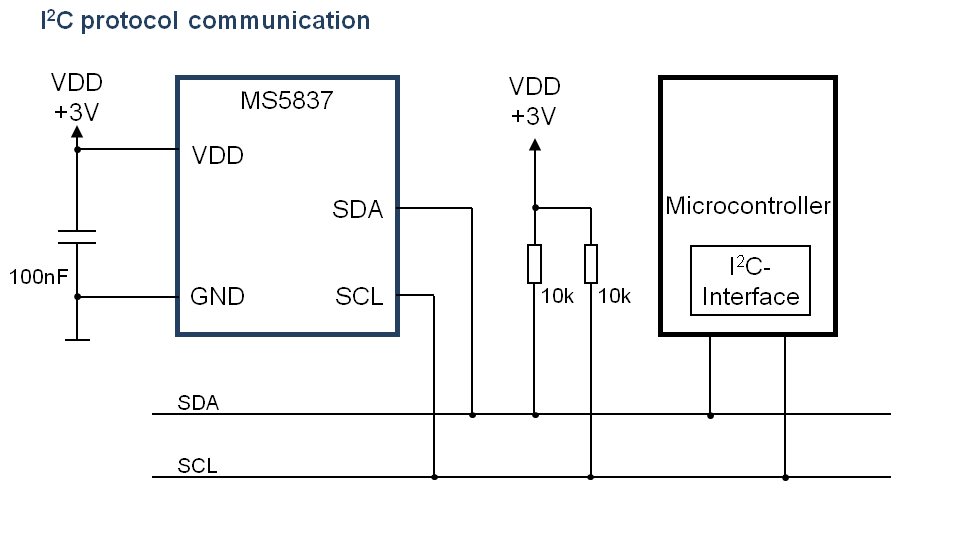

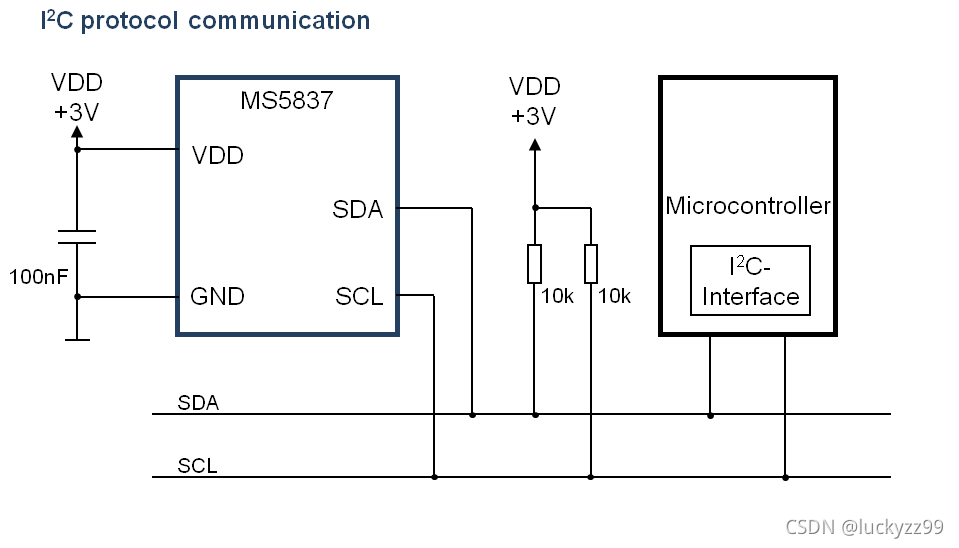

首先传感器测量水深肯定要引线出来与主机分开，所以我们独立画一个PCB，通过引线与主机相连，先构思画一个两层板，上面是传感器与外围元件，下面是焊盘接线用，接着我们看参考手册的接线图：

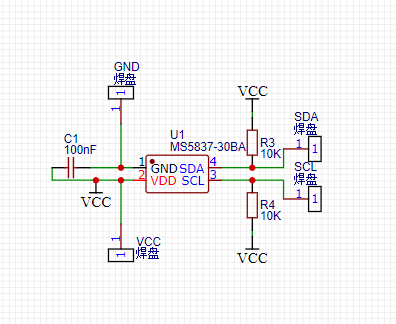

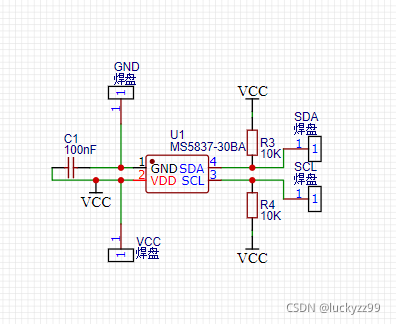

可以看到需要两个电阻、一个滤波电容，开始画原理图：

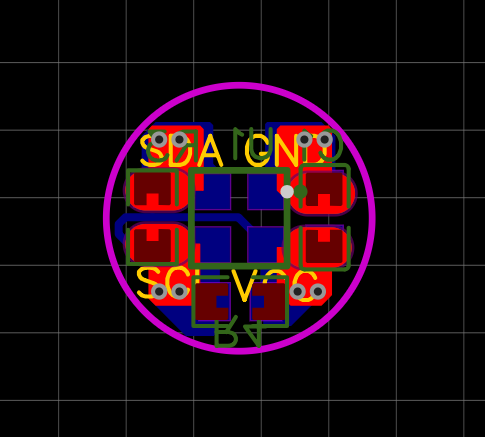

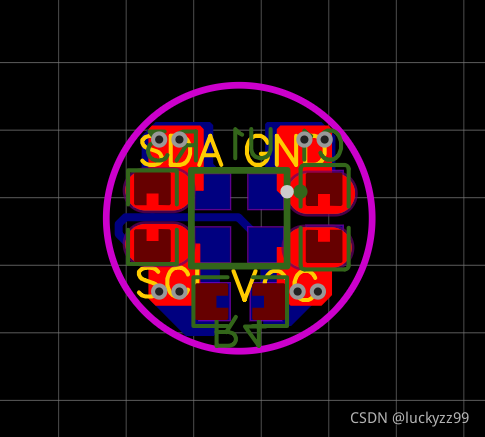

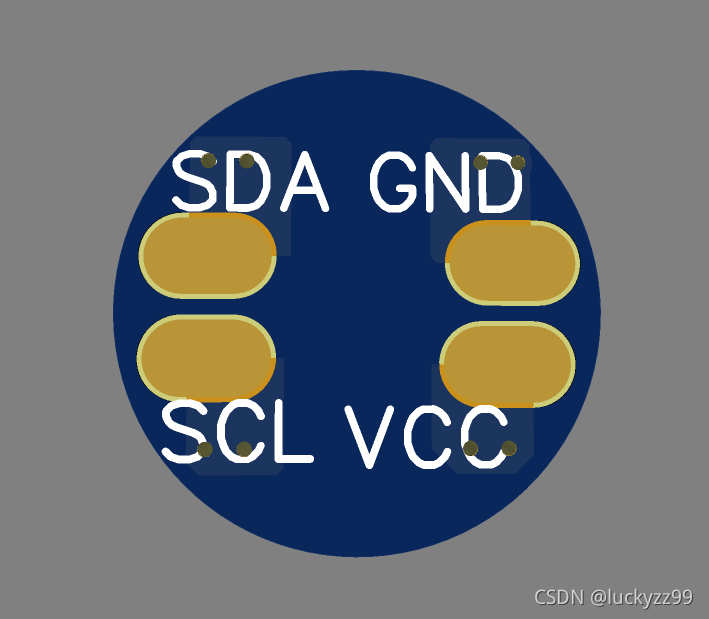

这里加了四个焊盘是为了方便画PCB时方便连线，把原理图转为PCB时我们设置边框为5mm，刚好能装得，元件摆好并布好线如下所示：

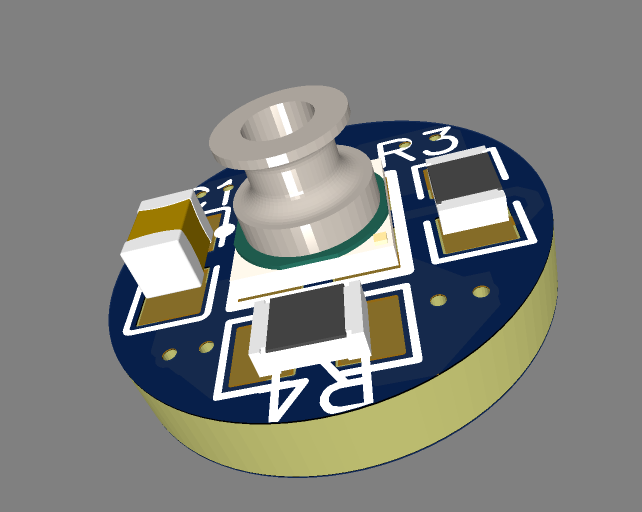

3D预览

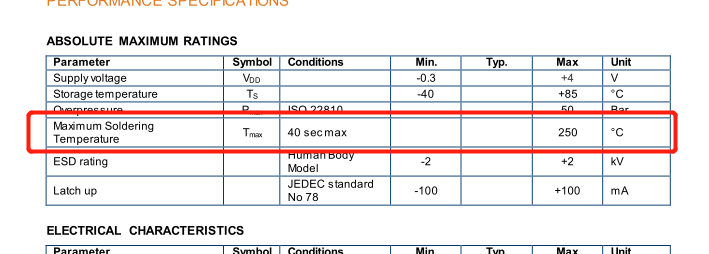

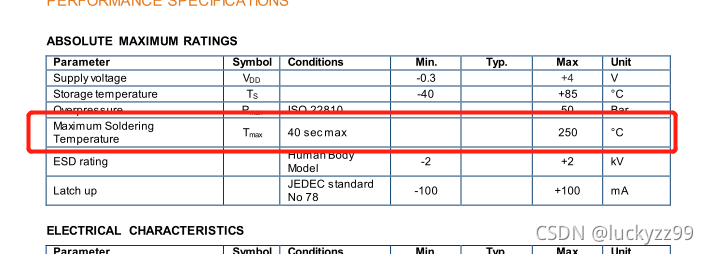

电路的雏形已经搭建好了接着我们去打板，焊接元件，这里还要注意参考手册写了MS5837的最高焊接温度不能高于250摄氏度；
done
