今天在使用某DC-DC电源模块时，发现一个CNT引脚，而数据手册并没有说明和相关的应用电路，厂家有点高估普通使用者的能力。

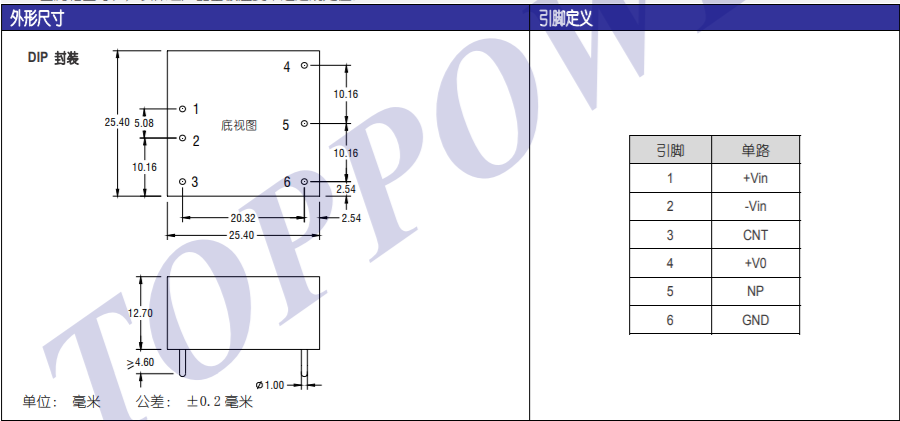

如上图所示，3号为CNT，经过实际测试，CNT引脚不接也可以正常输出。
| 引脚名 | 功能 |
|---|---|
| 控制功能端（CNT） | 通过对CNT端高低电平的控制，实现模块输出有效的使能。分为正逻辑和负逻辑，分别对应高、低电平使模块输出有效； |
| 输出调整功能（TRIM） | 模块通常允许有正负10%的输出电压调整，通过改变输出电压反馈回路的分压比，实现输出电压的微调。通过TRIM端并联电阻，来改变回路的分压值。根据调节误差放大器输入电压采样值或参考电压值的不同方式，可分为正逻辑和负逻辑两种模式。 |
| 输出线路压降补偿（Sense） | 电源的输出电压反馈采样一般都设计在输出Pin上。在用户板当负载线较长，负载电流大时，导线上的压降不可避免。为了保证负载电压为设定值，业界将采样端从输出Pin移到负载端的Sense Pin。设计中通过Vout与Sense间接一小电阻，作为线路压降的分压。以保证Sense端电压近似负载电压。 |
某模块的应用电路如下图所示，具体电路还需参考实际使用模块的数据手册！
