环境

ubuntu20.04

概述

Doxygen会使用Graphviz生成类之间和文件之间的调用关系图。

Graphviz的是AT&T Labs Research开发的图形绘制工具，他可以很方便的用来绘制结构化的图形网络,支持多种格式输出,生成图片的质量和速度都不错。Graphviz本身是开源的产品。

Doxygen安装

第一步更新软件源：

$sudo apt-get update

第二步安装软件：

$sudo apt-get install graphvize 这句如果执行不了，执行$sudo apt-get install graphviz

$sudo apt-get install doxygen

$ sudo apt-get install doxygen-gui

第三步验证：

$doxygen --help

配置

打开图形界面

$doxywizard

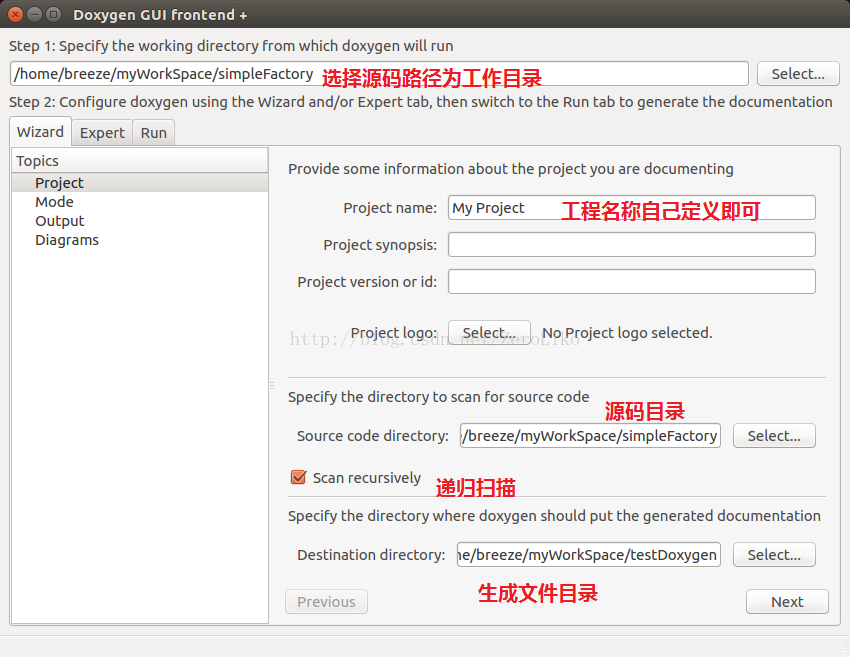

第一步：配置工程信息

第二步：点击“Next”按钮，进入到以下界面，进行Mode配置：

第三步：点击“Next”按钮，进入到以下界面，进行Output配置：

第四步：点击“Next”按钮，进入到以下界面，进行Diagrams配置：

第五步：点击“Expert”标签页，选择“Project”，进入如下界面，进行配置：

第六步：向下拉动Topic的滚动条，选择“Dot”，进行配置：

第七步：点击“Run”标签页，进入以下界面，点击“Run doxygen”按钮。

此时在输出的目录已经生成我们想要的文件，我们可以通过点击“Show HTML output”按钮来查看结果。

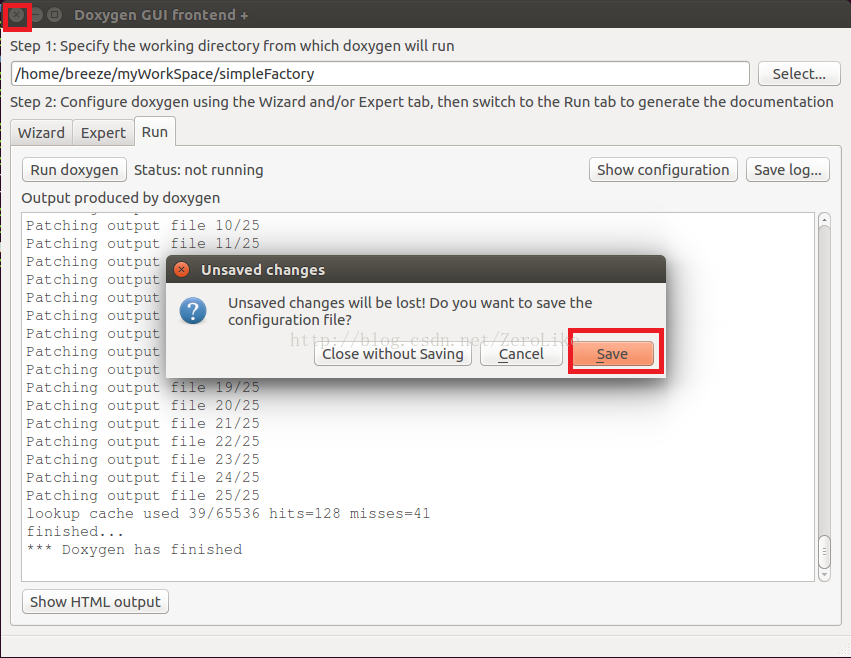

点击左上角的关闭按钮，关闭“Doxygen GUI frontend”，弹出保存对话，点击“save”按钮，选择源码路径，将会在源码路径下生成Doxyfile文件。如下图所示：

使用命令生成函数调用关系图：

通过上边的操作，此时在我们的源码路径下已经存在Doxyfile这个配置文件，我们就可以使用命令进行操作了。(按照上边操作在生成目录下的文件删除，)

$doxygen Doxyfile

此时我们可以查看生成目录下，有新的文件生成。
