嵌入式入门———开发板文件烧录

开发板烧录主要有两种方式：JTAG口烧录和USB口烧录

JTAG口烧写（小文件烧录）

  1. 接通电源，按下开关，完成上电
  2. 开发板通过排线连接到eop，eop再接到PC端。
  3. 安装驱动，构成 开发板——eop——PC通路

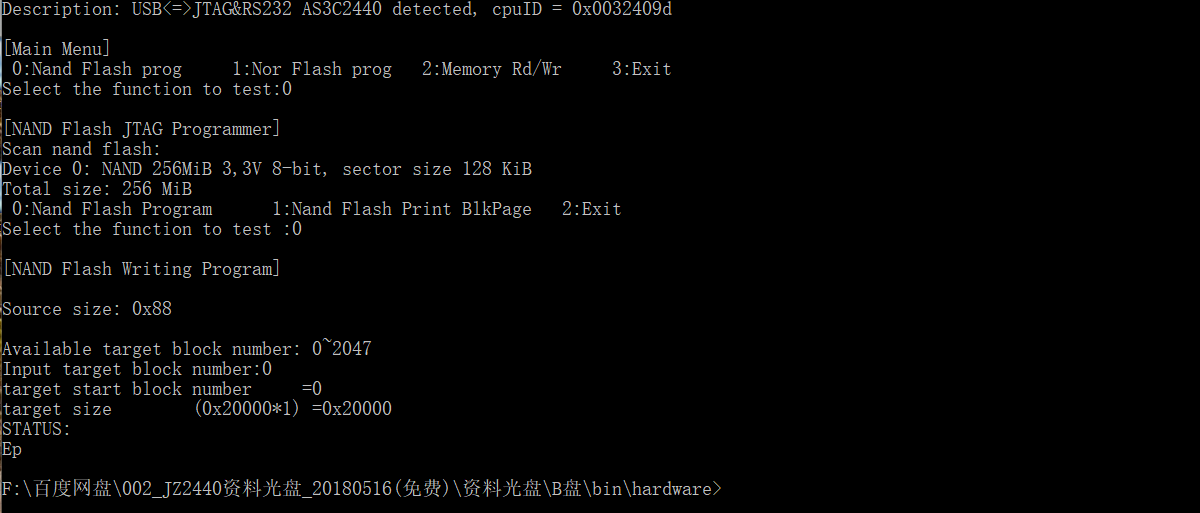

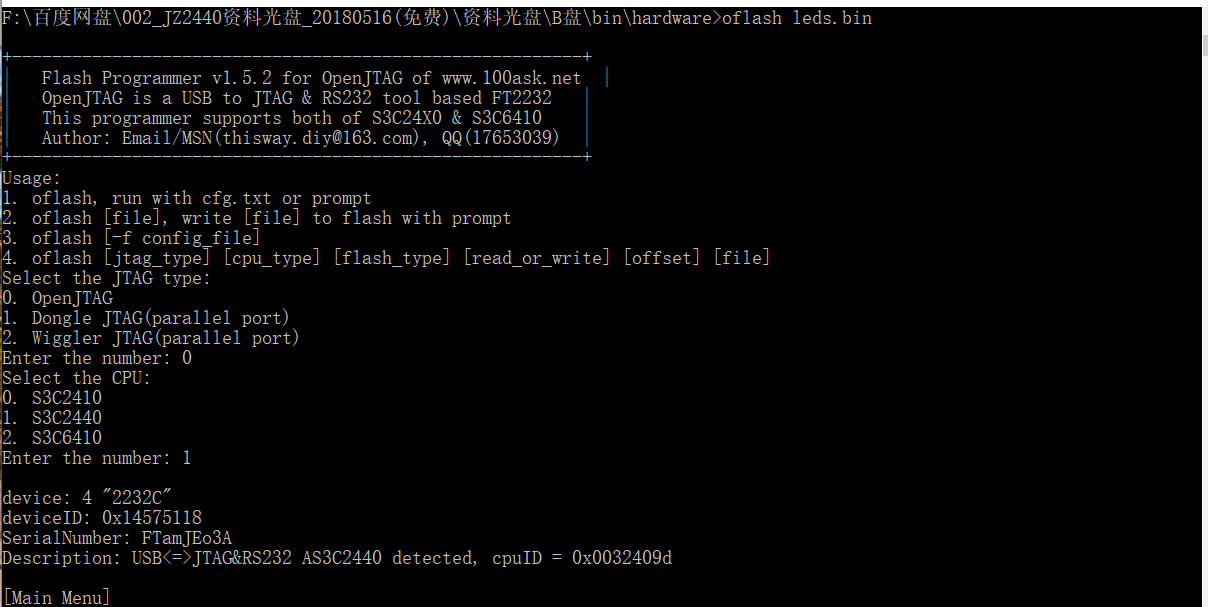

  4. 在windows命令行执行oflash xxx.bin(以点灯为例)
    在这里插入图片描述在这里插入图片描述
  5. 断开开发板与eop之间的排线
  6. 设为NOR/Nand启动 （烧入文件位置）
  7. 重新上电，观察效果（部分程序需要使用串口观察效果）

USB口烧写（大文件烧录）

  1. 接通电源，按下开关，完成上电
  2. 开发板通过USB接口直接连接到PC端
  3. 在windows命令行执行oflash xxx.bin将文件烧入开发板
  4. 设为NOR/Nand启动 （烧入文件位置）
  5. 重新上电，观察效果（部分程序需要使用串口观察效果）

注意：eop常见问题

  1. 未连接op/eop到电脑
  2. 有其它程序在使用op/eop（同一时间只能有一个程序使用eop）
  3. JTAG线未接
  4. 开发板未上电
  5. oflash xxx.bin是当前目录下没有该文件
  6. 烧写完没有选择正确启动开关
  7. 烧写完后eop与开发板之间的排线未断开，导致程序无法运行
