用CAD梦想画图练习绘制下列机械零件平面图，目标图案如下：
目标图案
操作工具
操作系统：Windows10
CAD制图软件：CAD梦想画图（轻量级CAD，国产CAD软件）
步骤
1.首先打开CAD画图软件，调整合适的画图参数。
2.绘制下列辅助线，在中心辅助线交点，绘制一个半径为19的圆形。
半径为19的圆形
3.将纵向辅助线向左偏移14的距离，接着在偏移后的辅助线段与横向辅助线交点处，绘制一个半径为4.5和半径为11的同心圆。
同心圆
4.修剪掉多余部分，并且使用倒圆角命令，将半径为19的圆形与半径为11的圆形相交处进行倒圆角，上方倒圆角半径设置为2，下方倒圆角设置为8,。倒圆角效果如下：
倒圆角效果

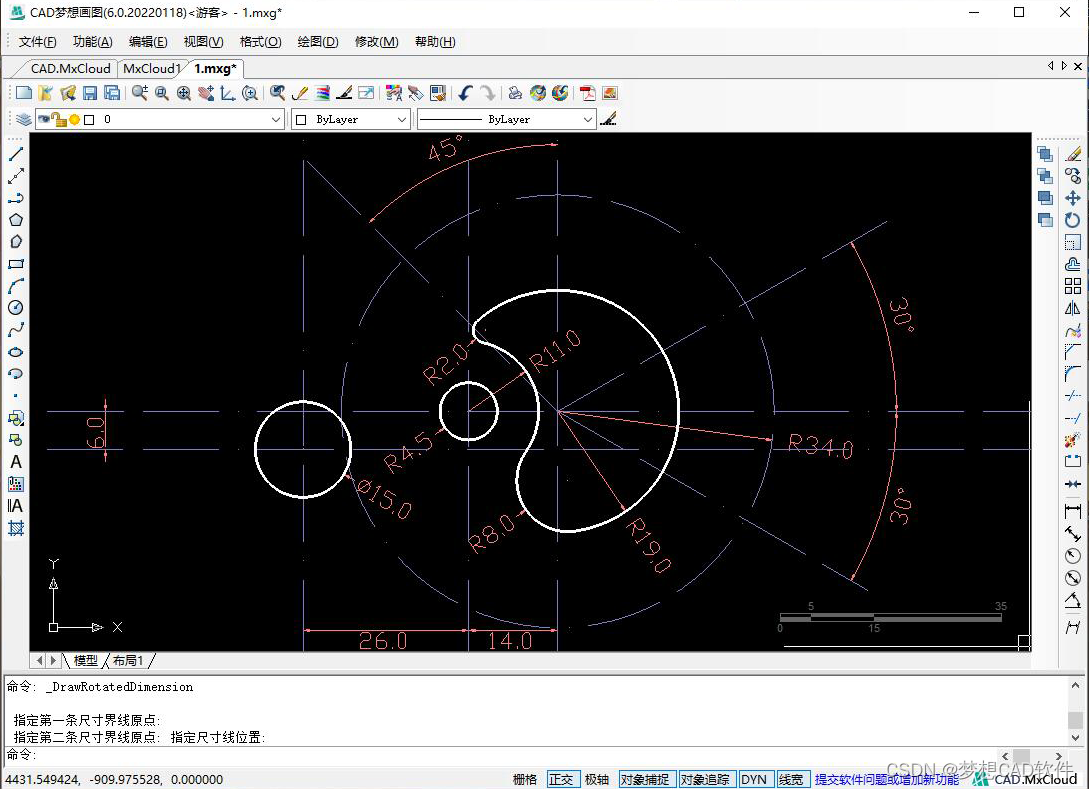

5.将半径为4.5的圆形处的纵向辅助线向左侧偏移26的距离，再将横向辅助线向下偏移6的距离，在形成交点处绘制一个直径为15的圆形。
直径为15的圆形

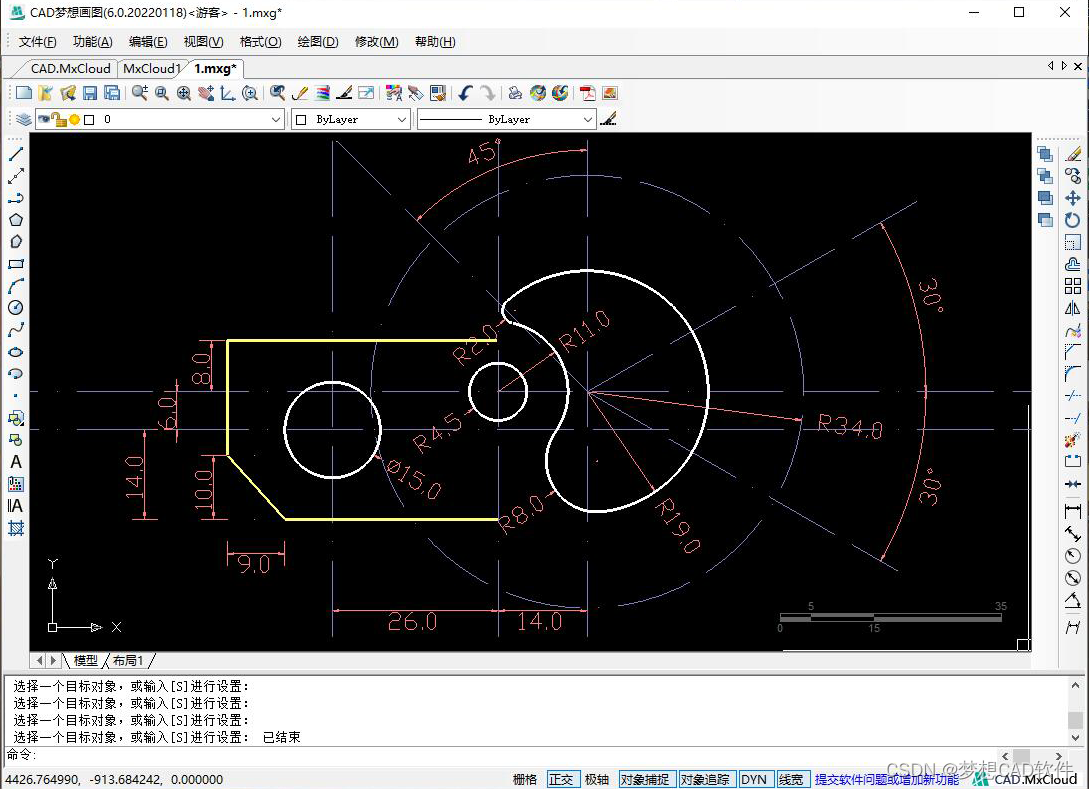

6.将直径为15的圆形中心的横向辅助线向下偏移14的距离，将最上方的横向辅助线向上偏移8的距离。从直径为15的圆左侧象限点，垂直向下绘制一条直线，再将直线向左侧偏移9的距离，将下方实线向上偏移10的距离。然后连接方框对角线，并修剪掉多余部分，如下图：
连接对角线
7.使用倒圆角命令，圆角半径为12，效果如下：
圆角半径为12
8.接着以半径为19的圆弧的圆心为圆心，绘制一个半径为29的圆。接着在上方纵向辅助线与向左侧偏移45度的辅助斜线与圆形辅助线交点处，分别绘制一个半径为4和半径为10的同心圆。
半径为29的圆

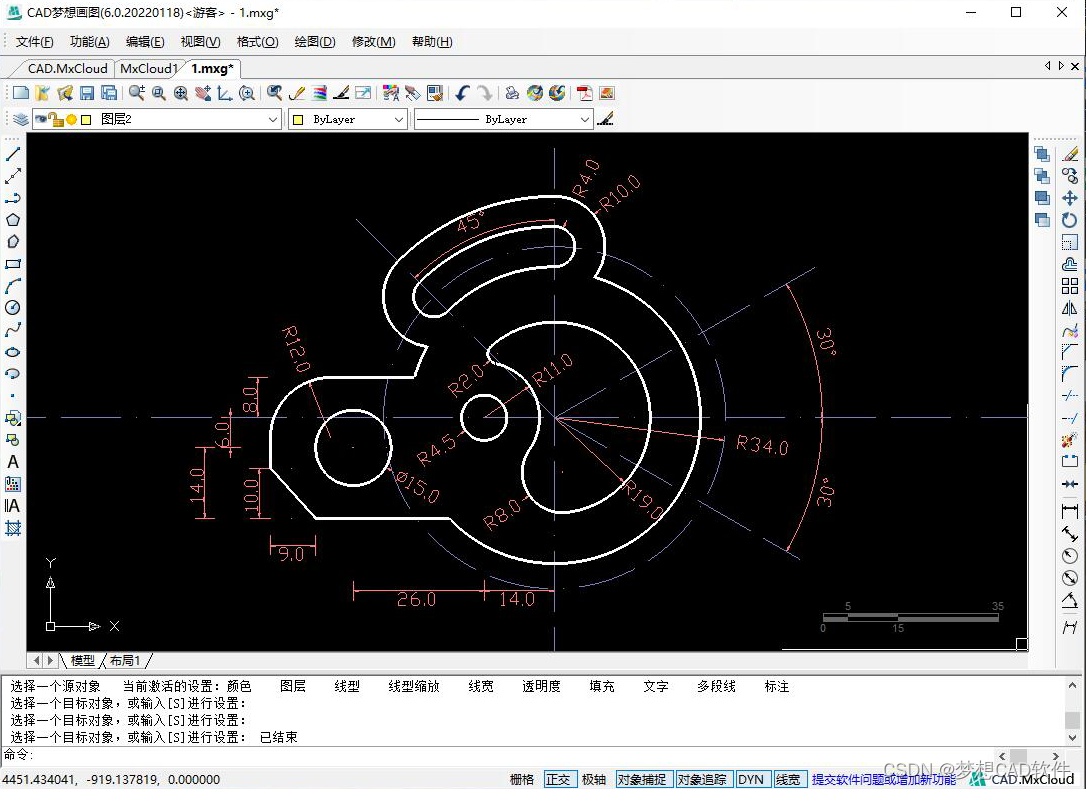

9.然后将圆形辅助线向外偏移10的距离，再向两侧各偏移4的距离，最后对图案进行修剪，修剪效果如下：
修剪效果

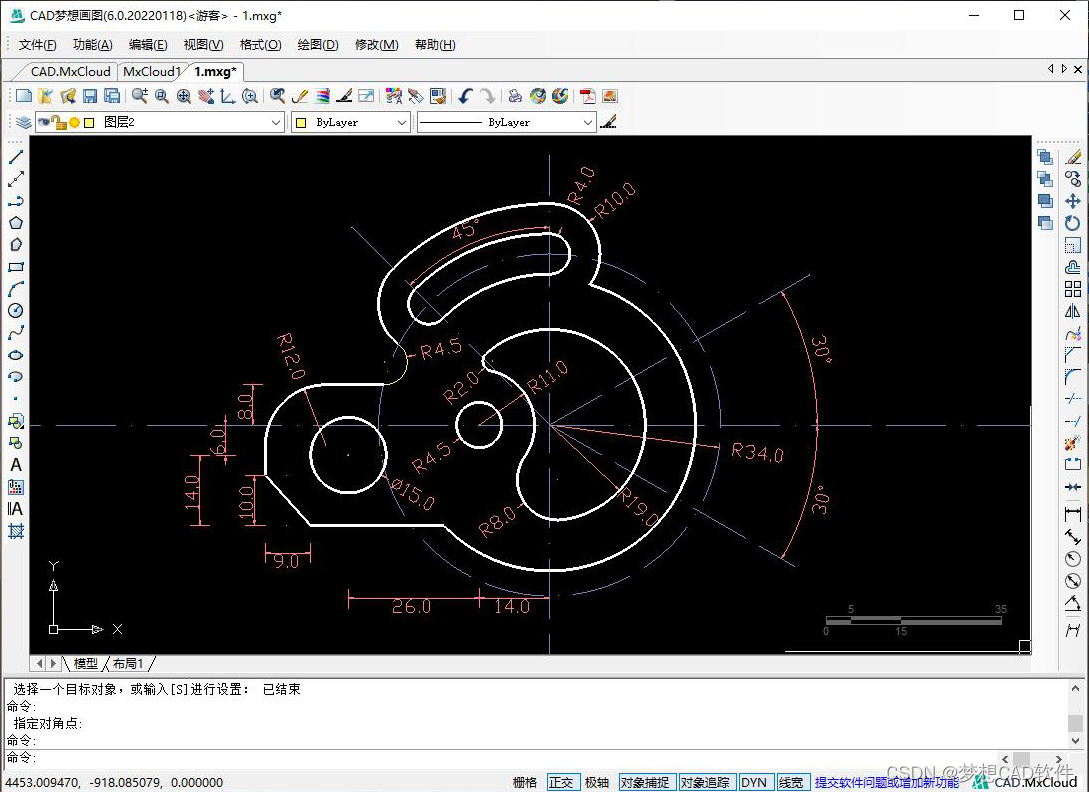

10.绘制一个半径为4.5的圆，与直线和圆弧相切，并修剪多余部分，绘制效果如下：
半径为4.5的圆

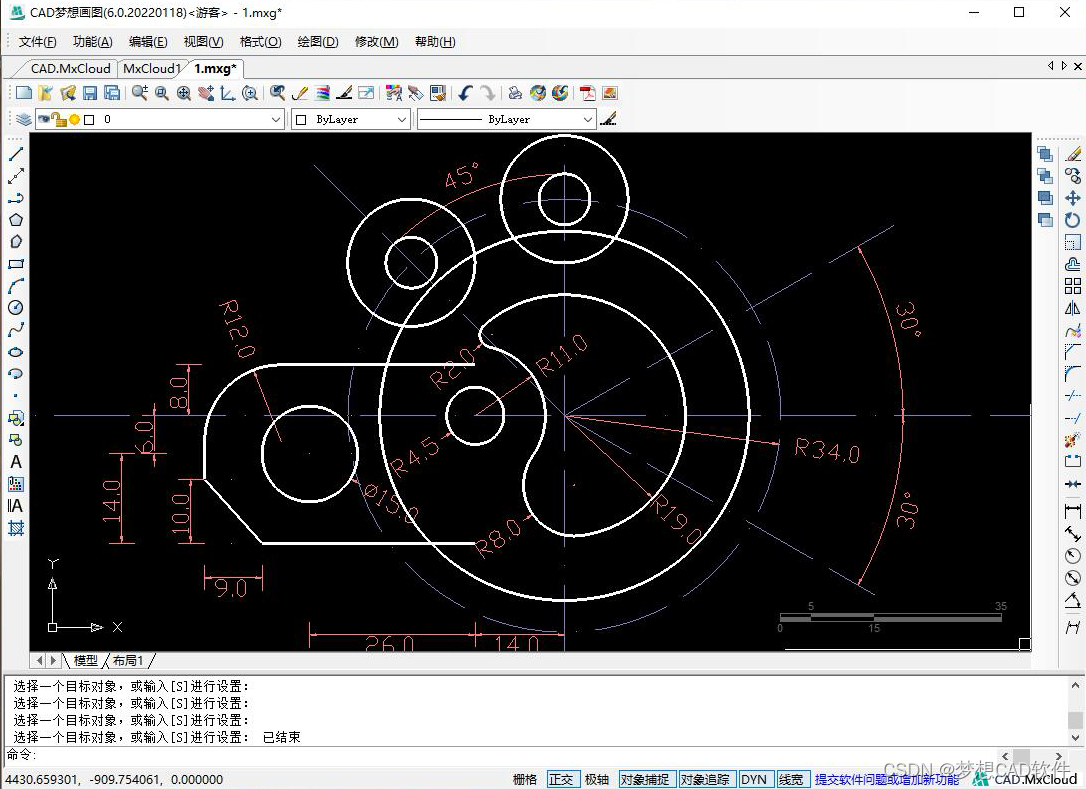

11.接着在右上方的倾斜辅助线交点处，绘制一个半径为3与半径为7的同心圆。在右下方交点处绘制一个半径为4与半径为8的同心圆，将圆形辅助线向外侧偏移9的距离，在偏移后形成的交点处绘制半径为4与半径为8的同心圆。如下图：
三个同心圆
12.连接右下方斜线向两侧各偏移8的距离，再向两侧各偏移4的距离，修剪多余部分后，效果如下图：
斜线偏移
13.接着使用倒圆角命令，五处倒圆角处理效果如下：
五处倒圆角
