SM9541简介

SM9541是SMI的MEMS低压压力传感器，结合了先进的信号调理IC，可提供完整的压力校准和温度补偿，用I2C通信。
SM9541的型号有很多种，但是读取的方法几乎一样，只不过每种传感器的量程和精确度可能有所差别。我用的是SM9541-010C-D-C-3-S，相对压力检测范围-10 to 10 cmH2O，耐压范围±1.5 PSI，冲击压力可达±3.0 PSI。温度补偿范围-5 to 65°C，精度1%。全数字式，I2C数字接口。符合ISO9001 and ISO/TS 16949标准。典型供电电压3.3V和5V，最大供电电压6V，工作温度范围-5 to 65°C，SOIC-16标准封装。
一种可能的应用场景：用它来测量赛车跑动时空套表面的风压，一根管插入车内，另一根管在车外，可以测量风压，提供可供空套工程师分析的数据。

代码

首先提供一些I2C的一些基础操作的代码，封装好，之后读取数据的时候要用。最好是自己阅读I2C通信协议，对I2C通信的逻辑有所了解，这里只给出了一例子。

#include "I2C.h"
#define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)
#define PBin(n)    BIT_ADDR(GPIOB_IDR_Addr,n)
#define SDA_IN()  I2C_GPIOB_Pin7_In()
#define SDA_OUT() I2C_GPIOB_Pin7_Out()
#define IIC_SCL    PBout(6)
#define IIC_SDA    PBout(7)
#define READ_SDA   PBin(7)
void IIC_Init(void)//GPIO初始化，拉高SCL和SDA。
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	IIC_SCL=1;
	IIC_SDA=1;
}

void IIC_Start(void)//起始位
{
	SDA_OUT();
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;
	delay_us(4);
	IIC_SCL=0;
}

void IIC_Stop(void)//终止位
{
	SDA_OUT();
	IIC_SCL=0;
	IIC_SDA=0;
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;
	delay_us(4);
}
u8 IIC_Wait_Ack(void)//等待位
{
	u8 ucErrTime=0;
	SDA_IN();

	IIC_SDA=1; delay_us(1);
	IIC_SCL=1; delay_us(1);

	while(READ_SDA)
	{

		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();
			return 1;
		}
	}

	IIC_SCL=0;
	return 0;
}
void IIC_Ack(void)//发送ACK
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);

	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
	delay_us(2);
}
void IIC_NAck(void)//发送NACK
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
delay_us(2);
}
void IIC_Send_Byte(u8 txd)//发送函数
{
    u8 t;
	SDA_OUT();
    IIC_SCL=0;

    for(t=0;t<8;t++)
    {

     IIC_SDA = (txd & 0x80) >> 7;
    txd <<= 1;
		delay_us(2);
		IIC_SCL=1;
		delay_us(2);
		IIC_SCL=0;
		delay_us(2);
    }
}
u8 IIC_Read_Byte_ACK(void)//接收函数，结尾ACK
{
	unsigned char i,receive=0;
	SDA_IN();
    for(i=0; i<8; i++ )
	{
      IIC_SCL=0;
      delay_us(2);
			IIC_SCL=1;
        receive <<= 1;
        if(READ_SDA)receive++;
		delay_us(1);
    }
       	IIC_Ack();
    return receive;
}
u8 IIC_Read_Byte_NACK(void)//接收函数，结尾NACK
{
	unsigned char i,receive=0;
	SDA_IN();
    for(i=0; i<8; i++ )
	{
    IIC_SCL=0;
    delay_us(2);
		IIC_SCL=1;
    receive <<= 1;
    if(READ_SDA)receive++;
		delay_us(1);
    }
  	IIC_NAck();
    return receive;
}

读取数据，应该阅读SMI给的数据手册，里面详尽的告诉了怎么读取数据

int main(void)
{
	SysTick_Init(72);
  IIC_Init();
	while(1)
	{
	IIC_Start();//开始位
	IIC_Send_Byte(SM_Address1);//SM_Address在数据手册中给了，是0x28，根据数据手册，要线发送(SM_Address<<1)+1;表示要读取数据，之后会连续接收到四个字节
	IIC_Wait_Ack();
	I2C_BYTE1=IIC_Read_Byte_ACK();//I2C_BYTE1的数据类型是u8，以下是连续读取四个字节，其中前三个最后是ACK，最后一个是NACK
	I2C_BYTE2=IIC_Read_Byte_ACK();
	I2C_BYTE3=IIC_Read_Byte_ACK();
	I2C_BYTE4=IIC_Read_Byte_NACK();
	IIC_Stop();//停止位

	}
}

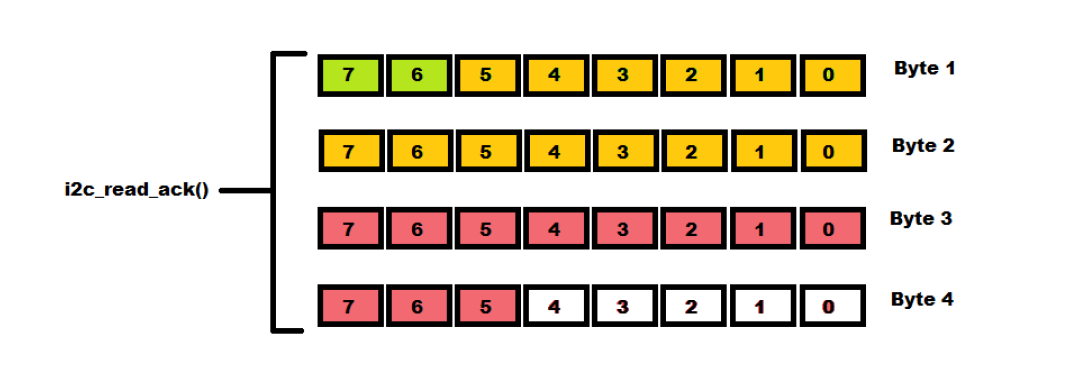

读取到四个字节的含义：绿色的两位是状态位，红色的14位，红色的11位是温度的数据。

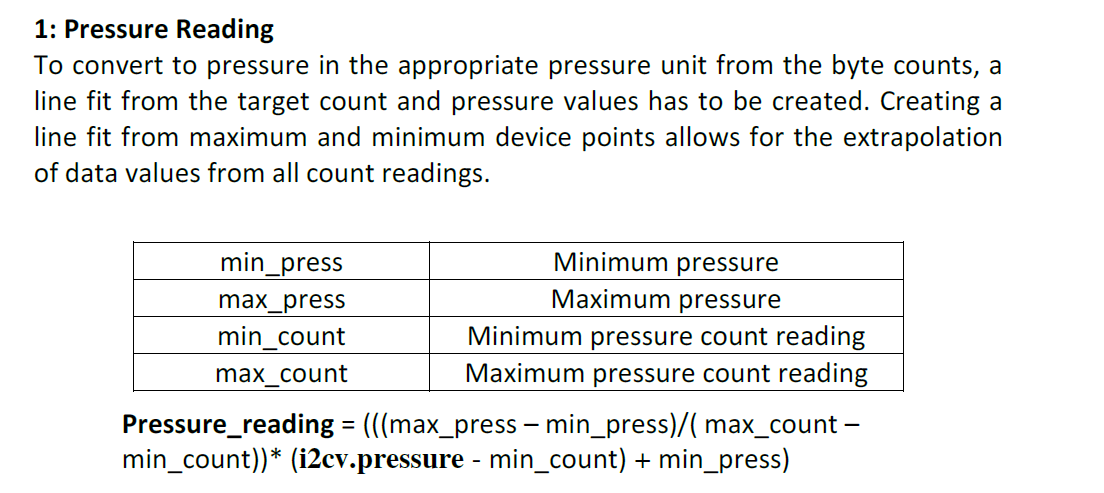

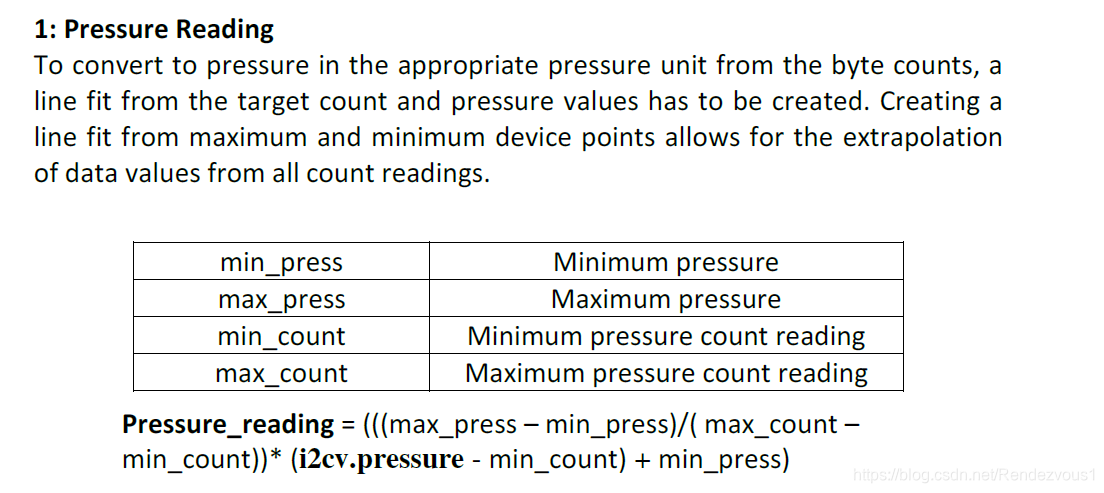

压强的计算方法：

	I2C_BYTE4>>=5;
	I2C_temperature=I2C_BYTE3*8+I2C_BYTE4;
	I2C_pressure=(0x3f&I2C_BYTE1)*256+I2C_BYTE2;
	I2C_status=I2C_BYTE1>>6;//先移位还原原始数据
	temp1=20.0/(14745.0-1638.0);
	Pressure_In_cmH2O=(temp1*(I2C_pressure-1638.0)+(-10.0));
	temp2=(float)I2C_temperature/2048.0;
	Temperature_In_Celsius=(temp2*200.0)-50.0;

工程文件和SMI的数据手册以及官方所给的编程指南已打包上传，有需要的朋友可以下载。

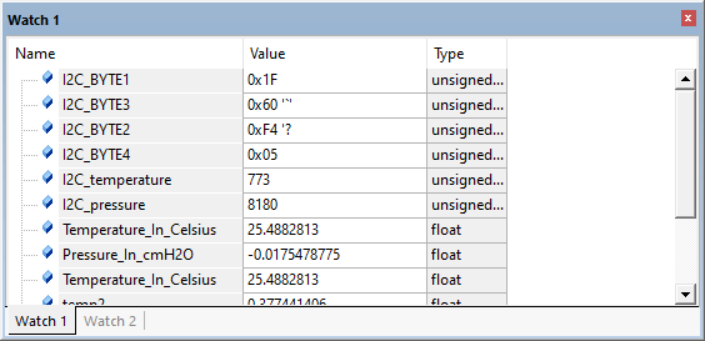

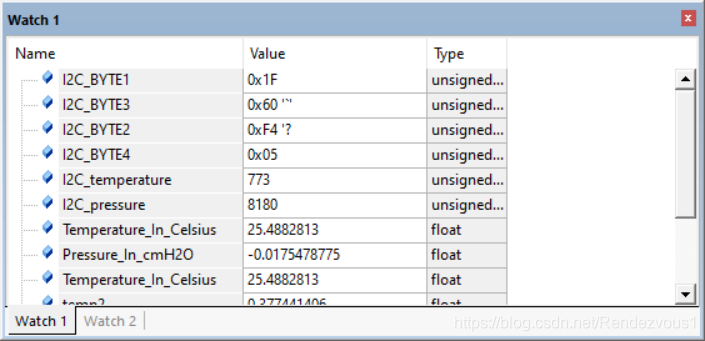

debug的结果
