AAC⾳频格式

Advanced Audio Coding(⾼级⾳频解码)，是⼀种由MPEG-4 标准定义的有损⾳频压缩格式，由Fraunhofer发展，Dolby, Sony和AT&T是主要的贡献者。

ADIF：
Audio Data Interchange Format ⾳频数据交换格式。这种格式的特征是可以确定的找到这个⾳频数据的开始，不需进⾏在⾳频数据流中间开始的解码，即它的解码必须在明确定义的开始处进⾏。故这种格式常⽤在磁盘⽂件中。
ADTS
全称是Audio Data Transport Stream。是AAC⾳频的传输流格式。AAC⾳频格式在MPEG-2（ISO-13318-7 2003）中有定义。AAC后来⼜被采⽤到MPEG-4标准中。这种格式的特征是它是⼀个有同步字的⽐特流，解码可以在这个流中任何位置开始。它的特征类似于mp3数据流格式。

简单说，ADTS可以在任意帧解码，也就是说它每⼀帧都有头信息。ADIF只有⼀个统⼀的头，所以必须得到所有的数据后解码。

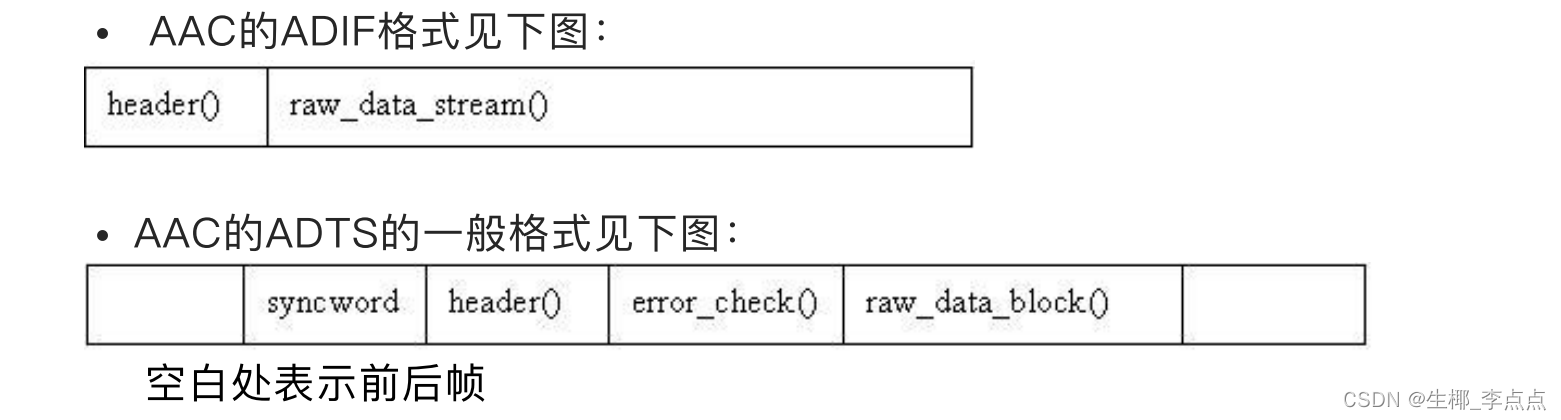

且这两种的header的格式也是不同的，⽬前⼀般编码后的和抽取出的都是 ADTS格式的⾳频流。两者具体的组织结构如下所示：
在这里插入图片描述
有的时候当你编码AAC裸流的时候，会遇到写出来的AAC⽂件并不能在PC和⼿机上播放，很⼤的可能就是AAC⽂件的每⼀帧⾥缺少了ADTS头信息⽂件的包装拼接。只需要加⼊头⽂件ADTS即可。⼀个AAC原始数据块⻓度是可变的，对原始帧加上ADTS头进⾏ADTS的封装，就形成了ADTS帧

ADTS格式

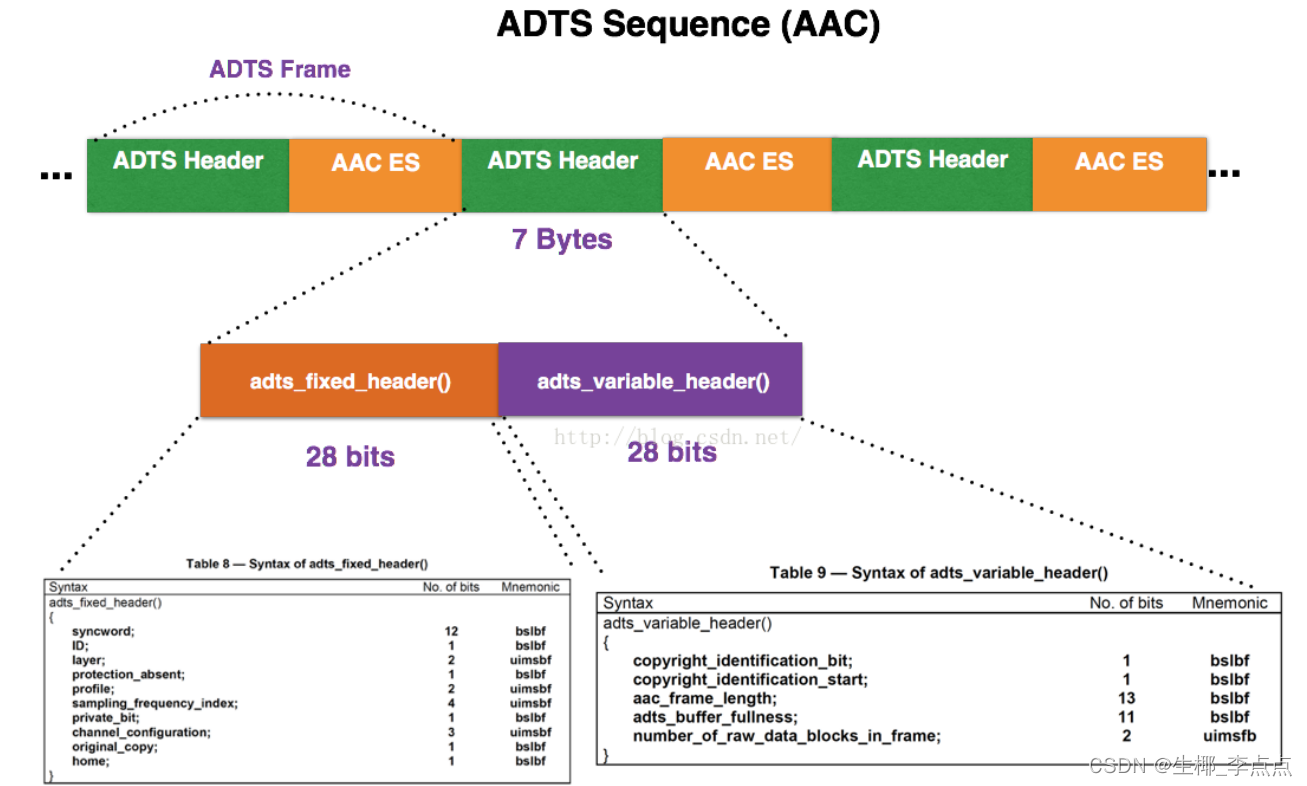

AAC⾳频⽂件的每⼀帧由ADTS Header和AAC Audio Data组成。结构体如下：
在这里插入图片描述
注：ADTS Header的长度可能为7字节或9字节，protect_absent=0，9字节；protect_absent=1，7字节

每⼀帧的ADTS的头⽂件都包含了⾳频的采样率，声道，帧⻓度等信息，这样解码器才能解析读取。⼀般情况下ADTS的头信息都是7个字节，分为2部分：

adts_fixed_header();
adts_variable_header();

其⼀为固定头信息，紧接着是可变头信息。固定头信息中的数据每⼀帧都相同，⽽可变头信息则在帧与帧之间可变。

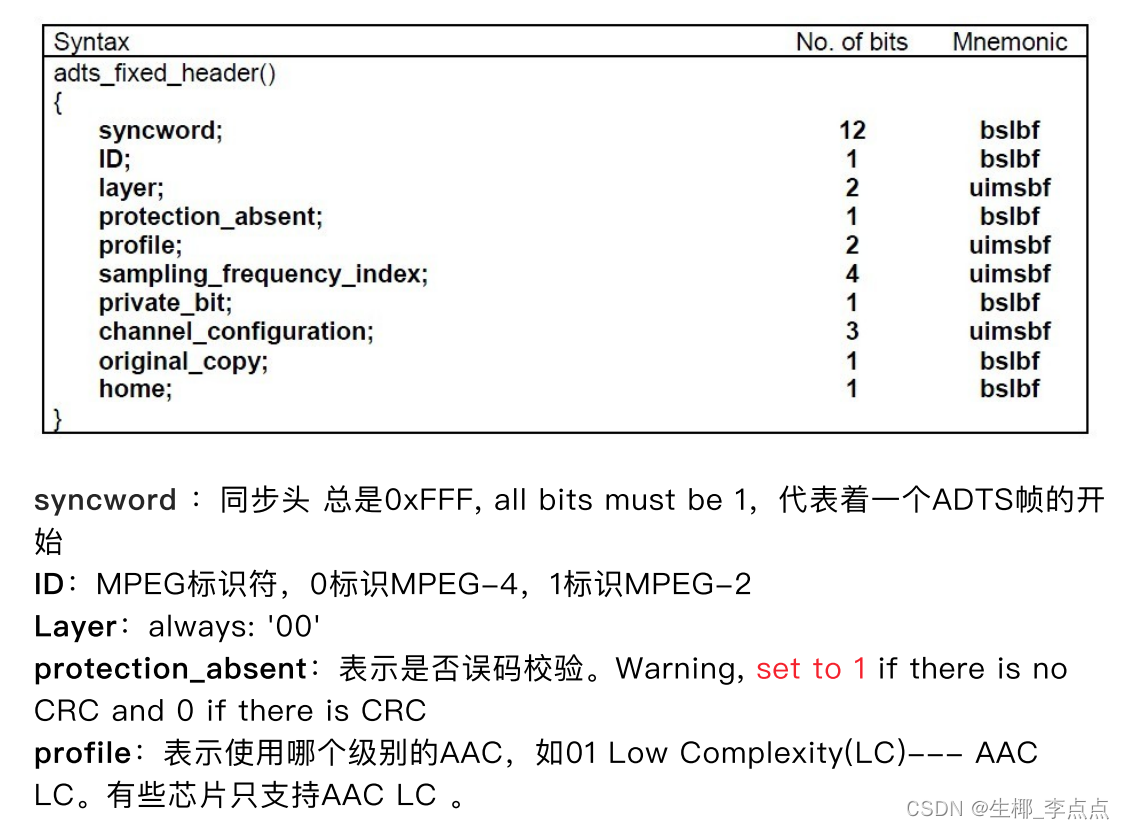

adts_fixed_header

在这里插入图片描述

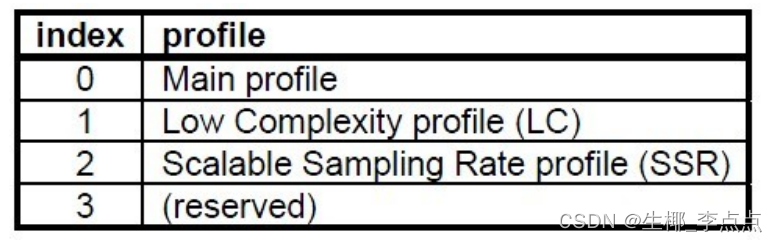

在MPEG-2 AAC中定义了3种：

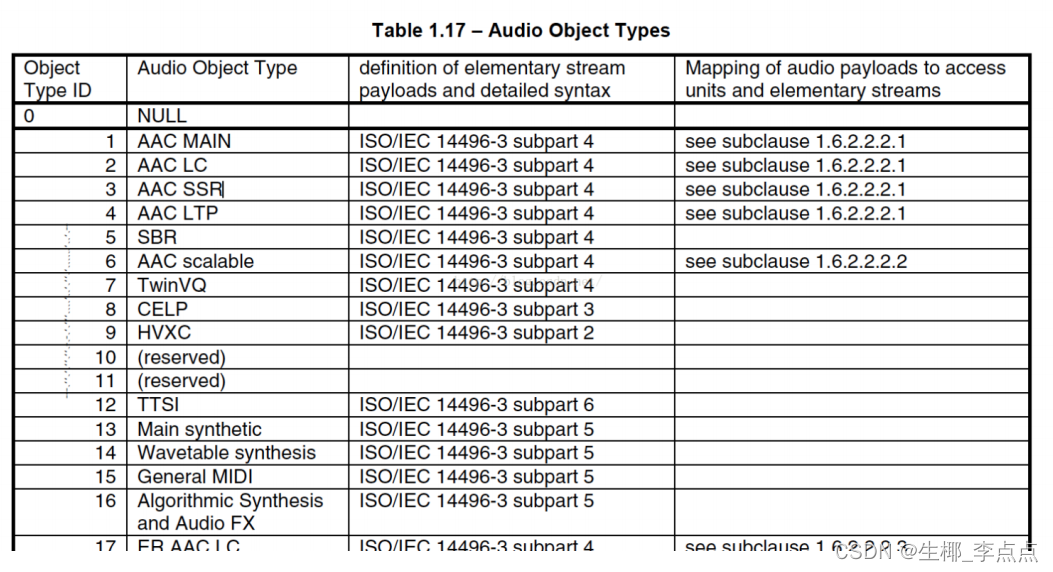

profile的值等于 Audio Object Type的值减1
profile = MPEG-4 Audio Object Type - 1

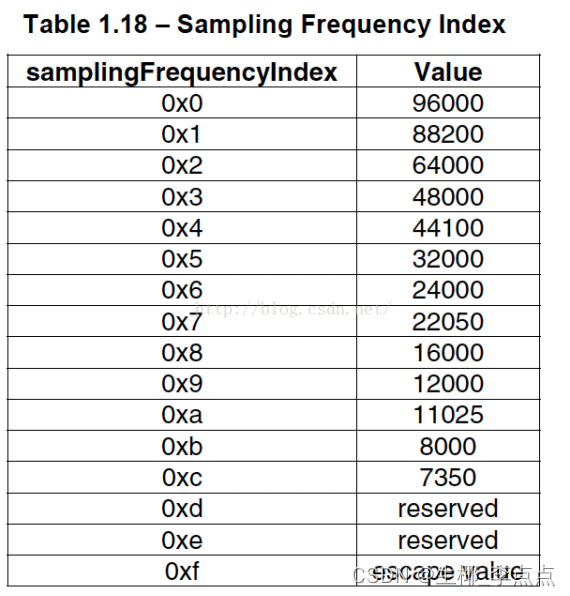

sampling_frequency_index：表示使⽤的采样率下标，通过这个下标在 Sampling Frequencies[ ]数组中查找得知采样率的值。
在这里插入图片描述

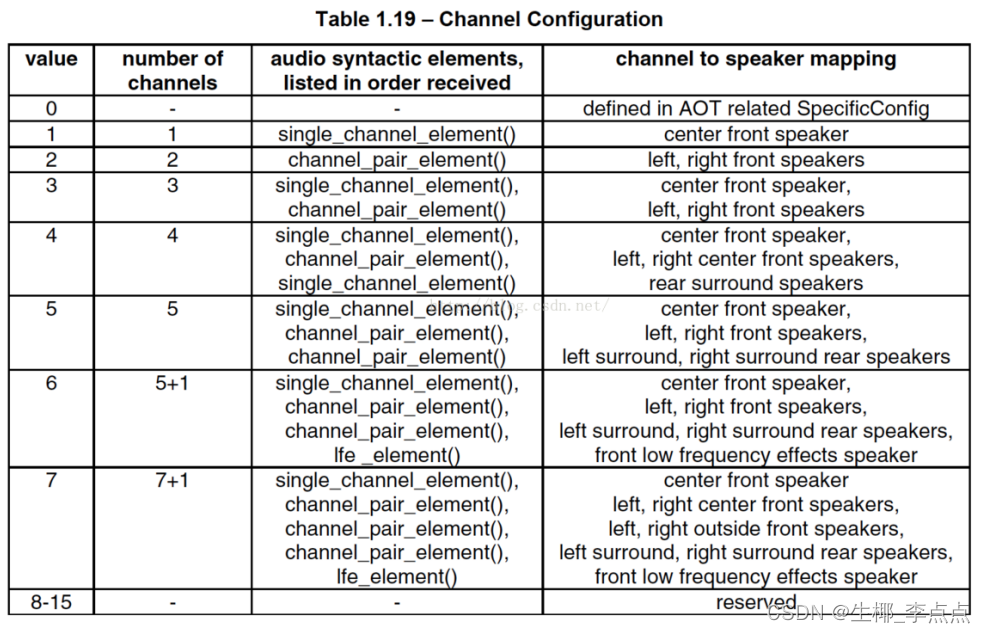

channel_configuration: 表示声道数，⽐如2表示⽴体声双声道

0: Defined in AOT Specifc Config
1: 1 channel: front-center
2: 2 channels: front-left, front-right
3: 3 channels: front-center, front-left, front-right
4: 4 channels: front-center, front-left, front-right, back-center
5: 5 channels: front-center, front-left, front-right, back-left, back- right
6: 6 channels: front-center, front-left, front-right, back-left, back- right, LFE-channel
7: 8 channels: front-center, front-left, front-right, side-left, side-right, back-left, back-right, LFE-channel
8-15: Reserved

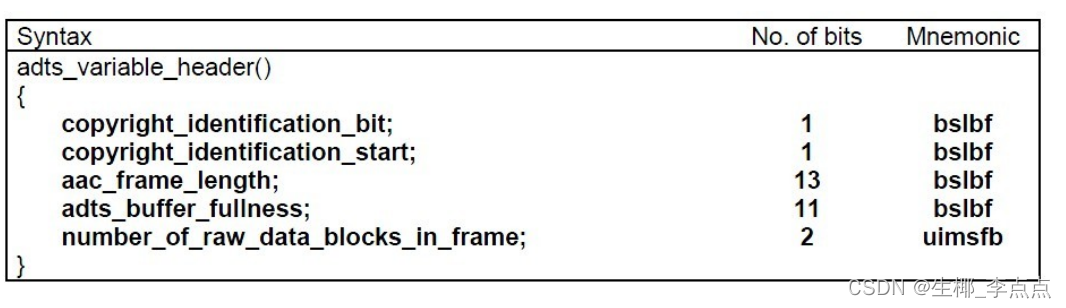

adts_variable_heade

在这里插入图片描述
frame_length : ⼀个ADTS帧的⻓度包括ADTS头和AAC原始流.
frame length, this value must include 7 or 9 bytes of header length:
aac_frame_length = (protection_absent == 1 ? 7 : 9) + size(AACFrame)
protection_absent=0时, header length=9
bytes protection_absent=1时, header length=7bytes
adts_buffer_fullness：0x7FF 说明是码率可变的码流。 number_of_raw_data_blocks_in_frame：表示ADTS帧中有 number_of_raw_data_blocks_in_frame + 1个AAC原始帧。
所以说number_of_raw_data_blocks_in_frame == 0 表示说ADTS帧中有⼀个 AAC数据块。

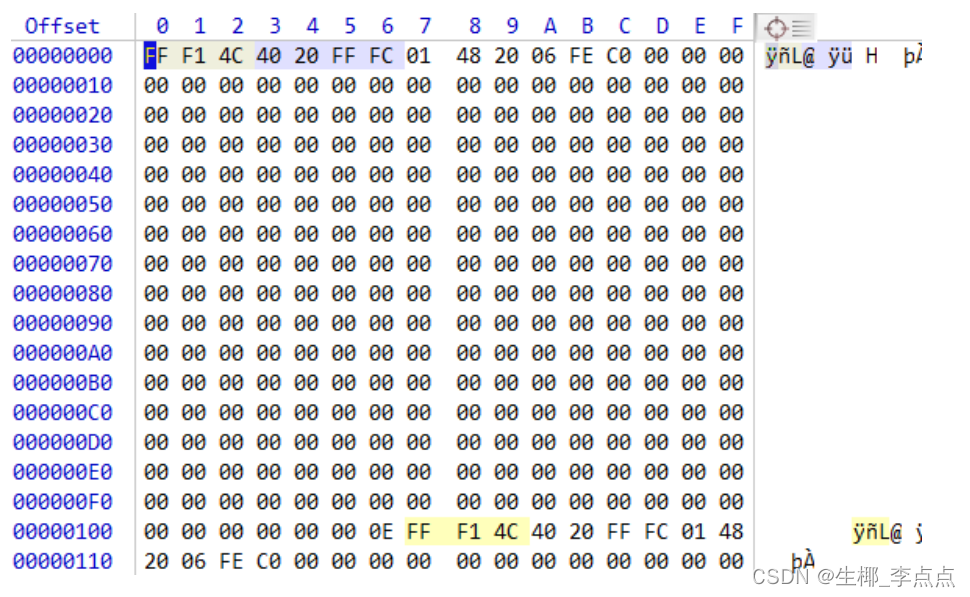

下⾯是ADTS的AAC⽂件部分：⾼字节开始算
在这里插入图片描述
第⼀帧的帧头7个字节为：0xFF 0xF1 0x4C 0x40 0x20 0xFF 0xFC
分析各个关键数值：
111111111111
0
00
1
01
0011
0
001
0
0
0
0
0000100000111(帧⻓度)
11111111111
00
计算帧⻓度：将⼆进制 0000100000111 转换成⼗进制为263。观察第⼀帧的⻓度确实为263个字节。
计算⽅法:（帧⻓度为13位，使⽤unsigned int来存储帧⻓数值）

代码

#include <stdio.h>
#include <libavutil/log.h>
#include <libavformat/avio.h>
#include <libavformat/avformat.h>

#define ADTS_HEADER_LEN  7;

const int sampling_frequencies[] = {
    96000,  // 0x0
    88200,  // 0x1
    64000,  // 0x2
    48000,  // 0x3
    44100,  // 0x4
    32000,  // 0x5
    24000,  // 0x6
    22050,  // 0x7
    16000,  // 0x8
    12000,  // 0x9
    11025,  // 0xa
    8000   // 0xb
    // 0xc d e f是保留的
};

int adts_header(char * const p_adts_header, const int data_length,
                const int profile, const int samplerate,
                const int channels)
{

    int sampling_frequency_index = 3; // 默认使用48000hz
    int adtsLen = data_length + 7;

    int frequencies_size = sizeof(sampling_frequencies) / sizeof(sampling_frequencies[0]);
    int i = 0;
    for(i = 0; i < frequencies_size; i++)
    {
        if(sampling_frequencies[i] == samplerate)
        {
            sampling_frequency_index = i;
            break;
        }
    }
    if(i >= frequencies_size)
    {
        printf("unsupport samplerate:%d\n", samplerate);
        return -1;
    }

    p_adts_header[0] = 0xff;         //syncword:0xfff                          高8bits
    p_adts_header[1] = 0xf0;         //syncword:0xfff                          低4bits
    p_adts_header[1] |= (0 << 3);    //MPEG Version:0 for MPEG-4,1 for MPEG-2  1bit
    p_adts_header[1] |= (0 << 1);    //Layer:0                                 2bits
    p_adts_header[1] |= 1;           //protection absent:1                     1bit

    p_adts_header[2] = (profile)<<6;            //profile:profile               2bits
    p_adts_header[2] |= (sampling_frequency_index & 0x0f)<<2; //sampling frequency index:sampling_frequency_index  4bits
    p_adts_header[2] |= (0 << 1);             //private bit:0                   1bit
    p_adts_header[2] |= (channels & 0x04)>>2; //channel configuration:channels  高1bit

    p_adts_header[3] = (channels & 0x03)<<6; //channel configuration:channels 低2bits
    p_adts_header[3] |= (0 << 5);               //original：0                1bit
    p_adts_header[3] |= (0 << 4);               //home：0                    1bit
    p_adts_header[3] |= (0 << 3);               //copyright id bit：0        1bit
    p_adts_header[3] |= (0 << 2);               //copyright id start：0      1bit
    p_adts_header[3] |= ((adtsLen & 0x1800) >> 11);           //frame length：value   高2bits

    p_adts_header[4] = (uint8_t)((adtsLen & 0x7f8) >> 3);     //frame length:value    中间8bits
    p_adts_header[5] = (uint8_t)((adtsLen & 0x7) << 5);       //frame length:value    低3bits
    p_adts_header[5] |= 0x1f;                                 //buffer fullness:0x7ff 高5bits
    p_adts_header[6] = 0xfc;      //‭11111100‬       //buffer fullness:0x7ff 低6bits
    // number_of_raw_data_blocks_in_frame：
    //    表示ADTS帧中有number_of_raw_data_blocks_in_frame + 1个AAC原始帧。

    return 0;
}

int main(int argc, char *argv[])
{
    int ret = -1;
    char errors[1024];

    char *in_filename = NULL;
    char *aac_filename = NULL;

    FILE *aac_fd = NULL;

    int audio_index = -1;
    int len = 0;


    AVFormatContext *ifmt_ctx = NULL;
    AVPacket pkt;

    // 设置打印级别
    av_log_set_level(AV_LOG_DEBUG);

    if(argc < 3)
    {
        av_log(NULL, AV_LOG_DEBUG, "the count of parameters should be more than three!\n");
        return -1;
    }

    in_filename = argv[1];      // 输入文件
    aac_filename = argv[2];     // 输出文件

    if(in_filename == NULL || aac_filename == NULL)
    {
        av_log(NULL, AV_LOG_DEBUG, "src or dts file is null, plz check them!\n");
        return -1;
    }

    aac_fd = fopen(aac_filename, "wb");
    if (!aac_fd)
    {
        av_log(NULL, AV_LOG_DEBUG, "Could not open destination file %s\n", aac_filename);
        return -1;
    }

    // 打开输入文件
    if((ret = avformat_open_input(&ifmt_ctx, in_filename, NULL, NULL)) < 0)
    {
        av_strerror(ret, errors, 1024);
        av_log(NULL, AV_LOG_DEBUG, "Could not open source file: %s, %d(%s)\n",
               in_filename,
               ret,
               errors);
        return -1;
    }

    // 获取解码器信息
    if((ret = avformat_find_stream_info(ifmt_ctx, NULL)) < 0)
    {
        av_strerror(ret, errors, 1024);
        av_log(NULL, AV_LOG_DEBUG, "failed to find stream information: %s, %d(%s)\n",
               in_filename,
               ret,
               errors);
        return -1;
    }

    // dump媒体信息
    av_dump_format(ifmt_ctx, 0, in_filename, 0);

    // 初始化packet
    av_init_packet(&pkt);

    // 查找audio对应的steam index
    audio_index = av_find_best_stream(ifmt_ctx, AVMEDIA_TYPE_AUDIO, -1, -1, NULL, 0);
    if(audio_index < 0)
    {
        av_log(NULL, AV_LOG_DEBUG, "Could not find %s stream in input file %s\n",
               av_get_media_type_string(AVMEDIA_TYPE_AUDIO),
               in_filename);
        return AVERROR(EINVAL);
    }

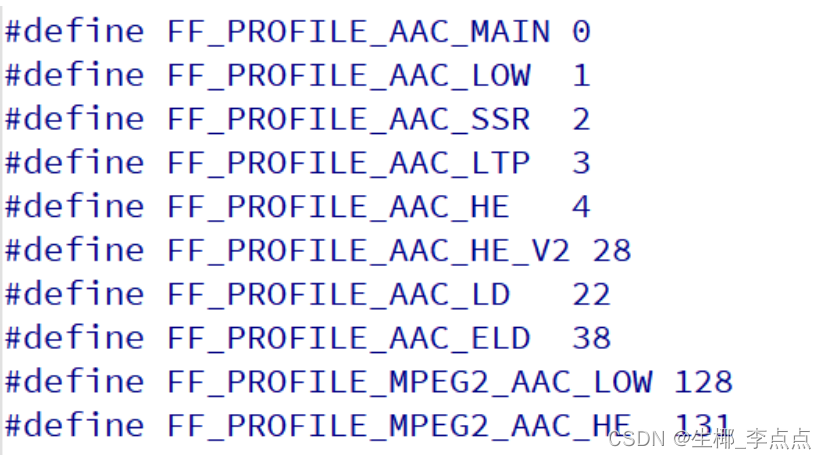

    // 打印AAC级别
    printf("audio profile:%d, FF_PROFILE_AAC_LOW:%d\n",
           ifmt_ctx->streams[audio_index]->codecpar->profile,
           FF_PROFILE_AAC_LOW);

    if(ifmt_ctx->streams[audio_index]->codecpar->codec_id != AV_CODEC_ID_AAC)
    {
        printf("the media file no contain AAC stream, it's codec_id is %d\n",
               ifmt_ctx->streams[audio_index]->codecpar->codec_id);
        goto failed;
    }
    // 读取媒体文件，并把aac数据帧写入到本地文件
    while(av_read_frame(ifmt_ctx, &pkt) >=0 )
    {
        if(pkt.stream_index == audio_index)
        {
            char adts_header_buf[7] = {0};
            adts_header(adts_header_buf, pkt.size,
                        ifmt_ctx->streams[audio_index]->codecpar->profile,
                        ifmt_ctx->streams[audio_index]->codecpar->sample_rate,
                        ifmt_ctx->streams[audio_index]->codecpar->channels);
            fwrite(adts_header_buf, 1, 7, aac_fd);  // 写adts header , ts流不适用，ts流分离出来的packet带了adts header
            len = fwrite( pkt.data, 1, pkt.size, aac_fd);   // 写adts data
            if(len != pkt.size)
            {
                av_log(NULL, AV_LOG_DEBUG, "warning, length of writed data isn't equal pkt.size(%d, %d)\n",
                       len,
                       pkt.size);
            }
        }
        av_packet_unref(&pkt);
    }

failed:
    // 关闭输入文件
    if(ifmt_ctx)
    {
        avformat_close_input(&ifmt_ctx);
    }
    if(aac_fd)
    {
        fclose(aac_fd);
    }

    return 0;
}
