与或非门电路的实现原理。

与或非门电路的实现原理 。

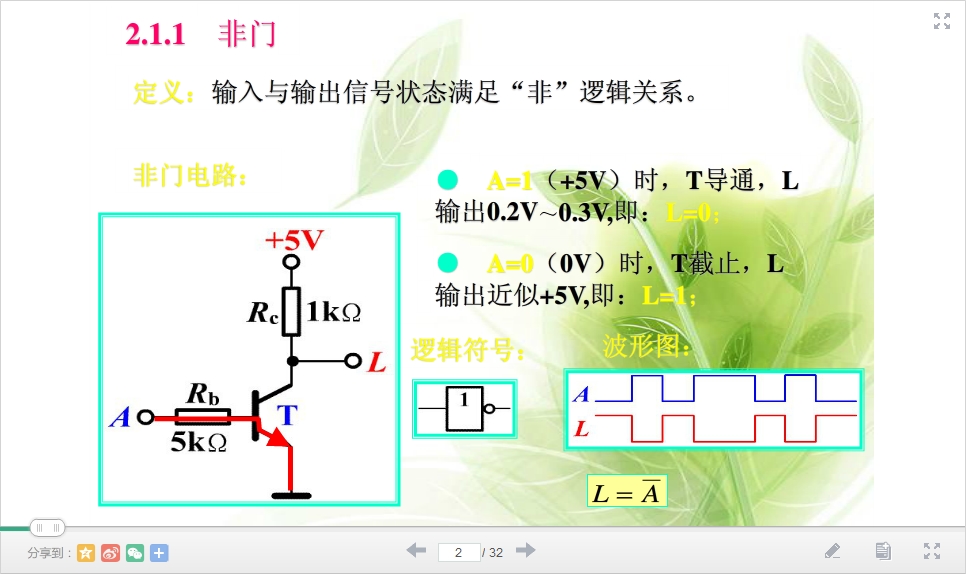

非门：A输入0时三极管截止，L处的电压近似5V。
或门：A处输入高电平，B处输入高电平，则D1与D2均未导通，则L处近似为5V。
          A或者B为低电平，则导致A或者B一定有一段导通，则L处的电压经过电阻降压后，L处的电压较低。则为低电平。
非门：A或者B为高电平则A或者B均会导通，L处的电压近似于高电平。
：
