creo分割实体_CREO如何快速分割实体面造型

很多小伙伴在CREO建模时,经常会遇到将一个实体面一分为二或分割成指定形状的情况,再赋予不同实体面不同性质进行拔模、渲染等操作。这种分割方法在UG等建模工具内很好实现,但CREO暂时没有直接分割功能,因此,在CREO里遇到类似状况时,大家不得不另辟捷径。小面就介绍下CREO内实现实体面分割简单有效的两种方法。

CREO实体建模分零件实体和钣金实体两部分。

对于钣金实体较为简单,可使用曲面分割工具直接将钣金实体分割成若干部分,从而形成若干实体面效果。例如,将一个钣金壳体前端面分割成两个独立的面,具体操作为:

1. 在CREO钣金模块建立壳体实体模型;

2. 在功能区域选择分割区域功能;

3. 沿前端面中间画一条直线分割线草绘;

4. 完成确认后即可将前端面一分为二。

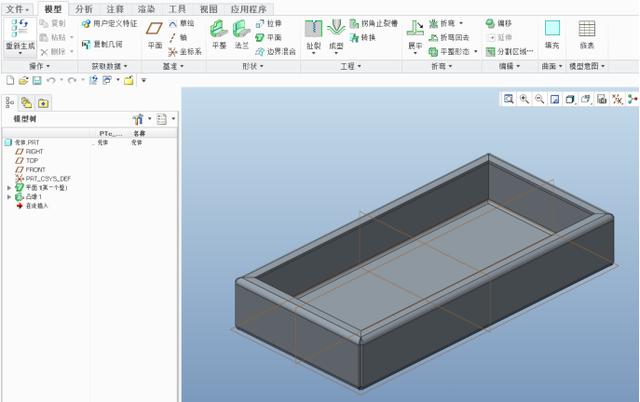

钣金壳体


分割区域


实体面分割成型效果

对于零件实体,由于没有直接分割功能,可借助指定区域功能将任意实体面分割成若干部分,且可以按任意形状分割。例如,将一个实体板零件的上表面分割出一个五角星面,具体方法如下:

1. 首先CREO零件模块建立实体板零件;

2. 在上表面绘制五角星草绘;

3. 选择“模型”→“工程”选型下的指定区域功能;

4. 在参考栏选择五角星草绘链;

5. 确认后即可将上表面分割处一个五角星面。

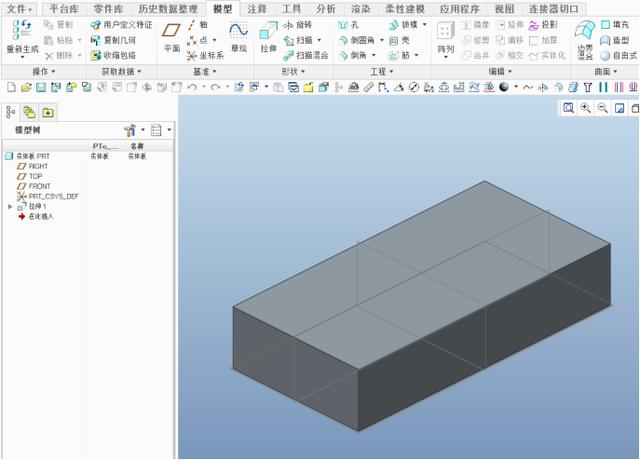

零件实体

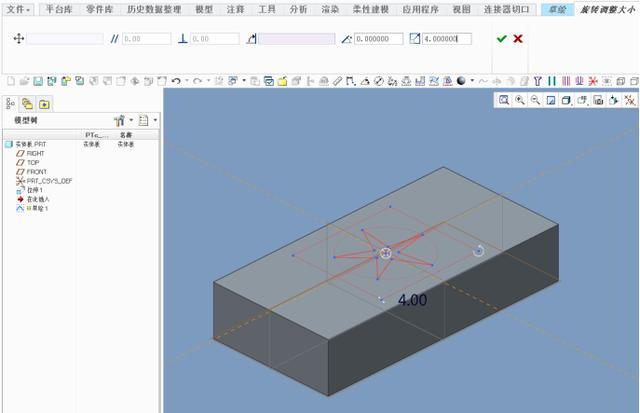

五角星草绘


指定区域分割

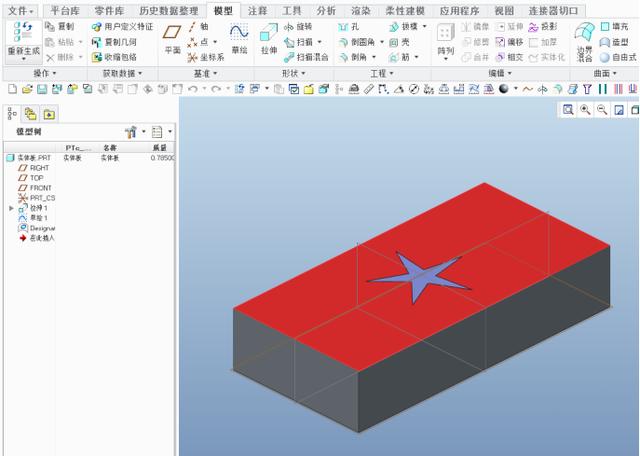

实体面分割成型效果


版权声明:本文为weixin_39975261原创文章,遵循CC 4.0 BY-SA版权协议,转载请附上原文出处链接和本声明。
