白盒测试习题详解

习题

根据下面程序流程图，分别用最少的测试用例完成语句覆盖、判定覆盖、条件覆盖和路径覆盖的测试用例！
（要求标注出所有的语句、判定、条件、路径，并编上序号，每一个测试用例说明覆盖的对应语句、判定、条件、路径的序号）

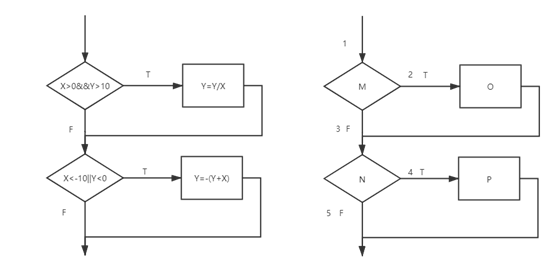

图1.例题流程图

语句覆盖

测试用例	覆盖路径
输入:X=1,Y=11 输出:X=1,Y=11	P(1-2-5)
输入:X=1,Y=-10 输出:X=1,Y=9	P(1-2-5)

判定覆盖

测试用例	判定M的取值	判定N的取值	覆盖路径
输入:X=1,Y=11 输出:X=1,Y=11	T	F	P(1-2-5)
输入:X=1,Y=-10 输出:X=1,Y=9	F	T	P(1-3-4)

条件覆盖

对于测试用例：
对于M：X>0取真时为T1，取假时F1
Y>10取真时为T2，取假时F2
对于N：X<-10取真时为T3，取假时F3
Y<0取真时为T4，取假时F4

测试用例	取值条件	具体取值条件	覆盖路径
输入:X=1,Y=11 输出:X=1,Y=11	T1,T2,F3,F4	X>0,Y>10,X>-10,Y>0	P(1-2-5)
输入:X=-10Y=-1 输出:X=-10Y=-1	F1,F2,T4,T4	X<0,Y<10,X<-10,Y<0	P(1-3-4)

路径覆盖

测试用例	覆盖条件	具体取值条件	覆盖路径
输入:X=1,Y=11 输出:X=1,Y=11	T1,T2,F3,F4	X>0,Y>10,X>-10,Y>0	P(1-2-5)
无测试用例	T1,T2, T4,T4	X>0,Y>10, X<-10,Y<0	P(1-2-5)
输入:X=-10Y=-1 输出:X=-10Y=-1	F1,F2,T4,T4	X<0,Y<10,X<-10,Y<0	P(1-3-4)
输入:X=-5Y=5 输出:X=-5Y=5	F1,F2,F4,F4	X<0,Y<10, X>-10,Y>0	P(1-3-5)
