状态图[Statechart Diagram]

状态图:

  • 系统的状态
  • 和状态切换
  1. 基本符号

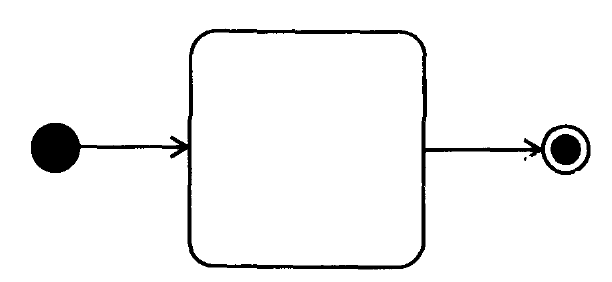

    起点----- 转移 ---------------状态------------------- 转移 -------终点

在这里插入图片描述
2. 细节

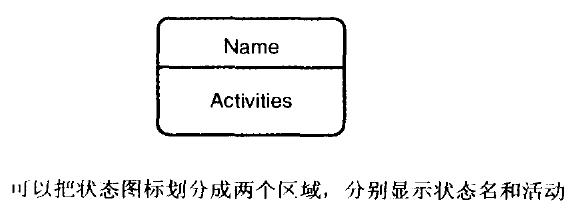

状态名必有, 活动名随便

在这里插入图片描述在这里插入图片描述
3. 添加触发条件
在这里插入图片描述

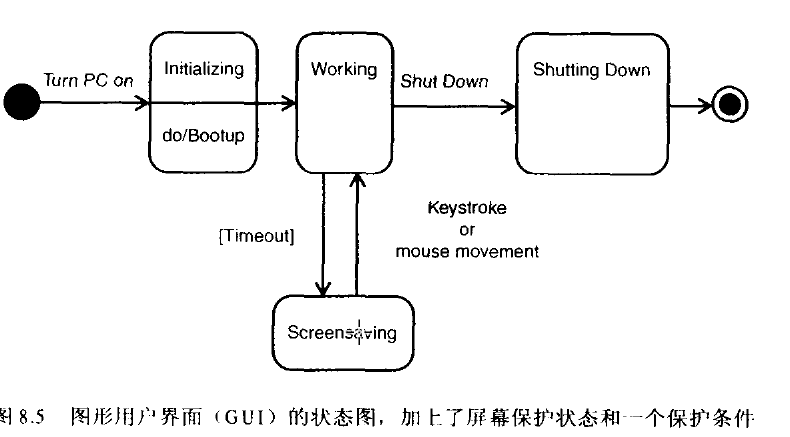

4. guard condition译作[保护条件]如下
在这里插入图片描述
5.1 顺序子状态

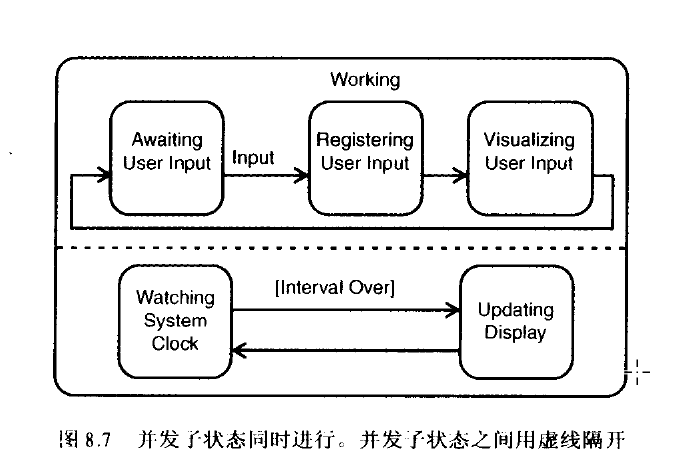

5.2 并发子状态 用虚线隔开
在这里插入图片描述
