5获取SDK

5获取SDK

目录

5获取SDK

5.1定位预构建的 SDK 安装程序

5.2构建 SDK 安装程序

5.3提取根文件系统

5.4安装的标准 SDK 目录结构

5.5已安装的可扩展SDK目录结构

5.1定位预构建的 SDK 安装程序

您可以通过定位并运行 Yocto 项目附带的 SDK 安装程序脚本来使用现有的预构建工具链。使用此方法，您选择并下载特定于体系结构的 SDK 安装程序，然后运行脚本以手动安装工具链。

按照以下步骤找到并手动安装工具链：

  1. 转到安装程序目录：转到 https://downloads.yoctoproject.org/releases/yocto/yocto-3.3.2/toolchain/

  2. 打开构建主机的文件夹：打开与构建主机匹配的文件夹（即 i686对于 32 位机器或x86_6464 位机器）。

  3. 找到并下载 SDK 安装程序：您需要找到并下载适合您的构建主机、目标硬件和映像类型的安装程序。

    安装程序文件 ( *.sh) 遵循以下命名约定：

    poky-glibc-host_system-core-image-type-arch-toolchain[-ext]-release.sh

Where:
    host_system is a string representing your development system:
           "i686" or "x86_64"

    type is a string representing the image:
          "sato" or "minimal"

    arch is a string representing the target architecture:
           "aarch64", "armv5e", "core2-64", "cortexa8hf-neon", "i586", "mips32r2",
           "mips64", or "ppc7400"

    release is the version of Yocto Project.

    NOTE:
       The standard SDK installer does not have the "-ext" string as
       part of the filename.

    Yocto 项目提供的工具链基于core-image-sato和 core-image-minimal图像，并包含适合针对这些图像进行开发的库。

    例如，如果您的构建主机是 64 位 x86 系统并且您需要用于 64 位 core2 目标的扩展 SDK，请进入该x86_64 文件夹并下载以下安装程序：

    poky-glibc-x86_64-core-image-sato-core2-64-toolchain-ext-3.3.2.sh

  4. 运行安装程序：确保您具有执行权限并运行安装程序。以下是Downloads 目录中的示例：

    $ ~/Downloads/poky-glibc-x86_64-core-image-sato-core2-64-toolchain-ext-3.3.2.sh

    在脚本执行期间，您选择工具链的根位置。有关详细信息，请参阅“已安装的标准 SDK 目录结构”部分和“已安装的可扩展 SDK 目录结构”部分。

5.2构建 SDK 安装程序

作为查找和下载 SDK 安装程序的替代方法，您可以构建 SDK 安装程序。请按照以下步骤操作：

  1. 设置构建环境：确保您已设置为在 shell 中使用 BitBake。有关如何准备好构建主机的信息，请参阅Yocto 项目开发任务手册中的“准备构建主机”部分，该构建主机是本机 Linux 机器或使用 CROPS 的机器。

  2. 克隆 ``poky`` 存储库：您需要拥有 Yocto 项目源目录的本地副本 （即本地 poky存储库）。请参阅Yocto 项目开发任务手册中的“克隆 poky 存储库”以及可能的“通过 Poky 中的分支检出”和“在 Poky 中通过标记检出”部分，了解有关如何克隆poky存储库并检出适当的信息分支为您的工作。

  3. 初始化构建环境：在源目录的根目录（即poky）中，运行 oe-init-build-env环境设置脚本以在构建主机上定义 OpenEmbedded 构建环境。

    $ source oe-init-build-env

    除其他外，脚本创建了Build Directory， build在这种情况下，它位于 Source Directory 中。脚本运行后，您当前的工作目录将设置为该 build目录。

  4. 确保您正在为正确的机器构建安装程序： 检查以确保 构建目录中文件中的MACHINE变量 local.conf与您正在构建的体系结构相匹配。

  5. 确保您的 SDK 机器设置正确：如果您正在构建一个工具链，该工具链旨在在与您当前的开发主机（即构建主机）不同的架构上运行，请确保构建目录中的文件中的SDKMACHINE变量local.conf是正确设置。

    注意

    如果您正在为可扩展 SDK 构建 SDK 安装程序，则必须为您用于构建安装程序的机器的体系结构设置 SDKMACHINE 值。如果 SDKMACHINE 设置不正确，构建将失败并提供类似于以下内容的错误消息：

    The extensible SDK can currently only be built for the same architecture as the machine being built on - SDK_ARCH is
set to i686 (likely via setting SDKMACHINE) which is different from the architecture of the build machine (x86_64).
Unable to continue.

  6. 构建 SDK 安装程序：要为标准 SDK 构建 SDK 安装程序并填充 SDK 映像，请使用以下命令形式。确保替换image为图像（例如“core-image-sato”）：

    $ bitbake image -c populate_sdk

    您可以使用以下命令表单对可扩展 SDK 执行相同操作：

    $ bitbake image -c populate_sdk_ext

    这些命令会生成一个 SDK 安装程序，其中包含与您的目标根文件系统匹配的 sysroot。

    当bitbake命令完成后，SDK安装程序会在 tmp/deploy/sdkbuild目录。

    注意

    • 默认情况下，之前的 BitBake 命令不会构建静态二进制文件。如果您想使用工具链来构建这些类型的库，您需要确保您的 SDK 具有相应的静态开发库。在构建 SDK 安装程序之前使用文件中的 TOOLCHAIN_TARGET_TASK 变量local.conf。这样做可确保最终的 SDK 安装过程安装适当的库包作为 SDK 的一部分。以下是使用libc 静态开发库的示例： TOOLCHAIN_TARGET_TASK:append = ” libc-staticdev”

  7. 运行安装程序：您现在可以从tmp/deploy/sdk构建目录中运行 SDK 安装程序 。下面是一个例子：

    $ cd poky/build/tmp/deploy/sdk
$ ./poky-glibc-x86_64-core-image-sato-core2-64-toolchain-ext-3.3.2.sh

    在脚本执行期间，您选择工具链的根位置。有关详细信息，请参阅“已安装的标准 SDK 目录结构”部分和“已安装的可扩展 SDK 目录结构”部分。

5.3提取根文件系统

安装工具链后，对于某些用例，您可能需要单独提取根文件系统：

  • 您想使用 NFS 引导映像。

  • 您想使用根文件系统作为目标 sysroot。

  • 您希望使用根文件系统作为目标 sysroot 来开发目标应用程序。

按照以下步骤提取根文件系统：

  1. 找到并下载预构建的根文件系统映像文件的 Tarball：您需要找到并下载适合您的目标系统的根文件系统映像文件。这些文件保存在 “machines”目录下“版本索引”中特定于机器的文件夹中 。

    “machines”目录的特定于机器的文件夹包含*.tar.bz2受支持机器的tarball ( )。这些目录还包含扁平的根文件系统映像文件 ( *.ext4)，您可以直接与 QEMU 一起使用。

    预构建的根文件系统映像文件遵循以下命名约定：

    core-image-profile-arch.tar.bz2

Where:
    profile is the filesystem image's profile:
              lsb, lsb-dev, lsb-sdk, minimal, minimal-dev, minimal-initramfs,
              sato, sato-dev, sato-sdk, sato-sdk-ptest. For information on
              these types of image profiles, see the "Images" chapter in
              the Yocto Project Reference Manual.

    arch is a string representing the target architecture:
              beaglebone-yocto, beaglebone-yocto-lsb, edgerouter, edgerouter-lsb,
              genericx86, genericx86-64, genericx86-64-lsb, genericx86-lsb and qemu*.

    Yocto 项目提供的根文件系统基于 core-image-sato和core-image-minimal图像。

    例如，如果您计划使用 BeagleBone 设备作为目标硬件并且您的映像是core-image-sato-sdk映像，则可以下载以下文件：

    core-image-sato-sdk-beaglebone-yocto.tar.bz2

  2. 初始化交叉开发环境：您必须source 使用交叉开发环境设置脚本来建立必要的环境变量。

    该脚本位于您安装工具链的顶级目录中（例如poky_sdk）。

    以下是基于“定位预构建 SDK 安装程序”部分中安装的工具链的示例：

    $ source poky_sdk/environment-setup-core2-64-poky-linux

  3. 提取根文件系统：使用该runqemu-extract-sdk 命令并提供根文件系统映像。

    以下是从先前构建的根文件系统映像中提取根文件系统的示例命令，该映像是从发布索引下载的。此命令将根文件系统提取到core2-64-sato 目录中：

    $ runqemu-extract-sdk ~/Downloads/core-image-sato-sdk-beaglebone-yocto.tar.bz2 ~/beaglebone-sato

    您现在可以将目标 sysroot 指向beaglebone-sato.

5.4安装的标准 SDK 目录结构

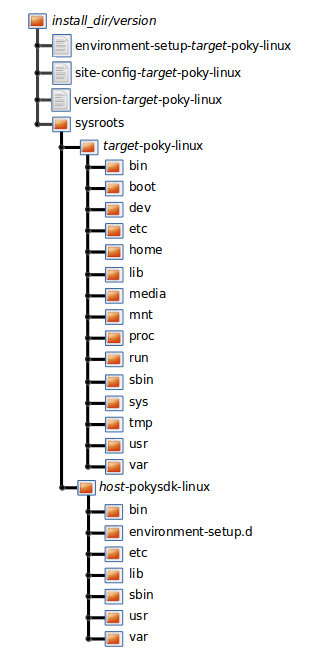

下图显示了通过运行*.shSDK 安装脚本安装标准 SDK 后生成的目录结构：

../_images/sdk-installed-standard-sdk-directory.png

已安装的 SDK 由 SDK 的环境设置脚本、目标的配置文件、目标的版本文件以及sysroots为目标系统开发对象所需的根文件系统 ( ) 组成。

在图中，斜体文本用于指示文件或目录名称的可替换部分。比如install_dir/version就是SDK的安装目录。默认情况下，此目录为/opt/poky/. 并且，version 表示 SDK 的特定快照（例如 3.3.2）。此外，target 表示目标架构（例如i586），host 表示开发系统的架构（例如x86_64）。因此，目标和主机中两个目录的完整名称sysroots可以分别是i586-poky-linux和 x86_64-pokysdk-linux。

5.5已安装的可扩展SDK目录结构

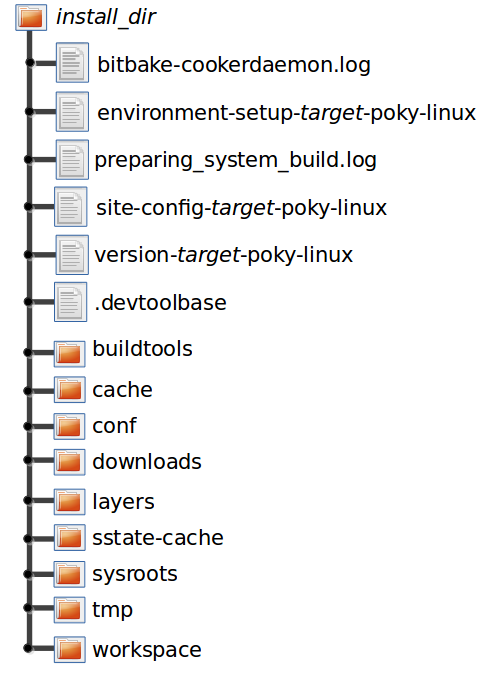

下图显示了通过运行*.shSDK 安装脚本安装可扩展 SDK 后生成的目录结构：

../_images/sdk-installed-extensible-sdk-directory.png

可扩展 SDK 的安装目录结构与标准 SDK 的安装结构完全不同。可扩展 SDK 不像标准 SDK 那样分离主机和目标部分。可扩展 SDK 使用 OpenEmbedded 构建系统的嵌入式副本，该系统具有自己的 sysroots。

目录结构中值得注意的是 SDK 的环境设置脚本、目标的配置文件、目标的版本文件以及由安装程序和 BitBake 运行的 OpenEmbedded 构建系统准备脚本的日志文件。

在图中，斜体文本用于指示文件或目录名称的可替换部分。例如 install_dir 是安装 SDK 的目录，poky_sdk默认是，target 代表目标架构（如i586）。
