Meanshift

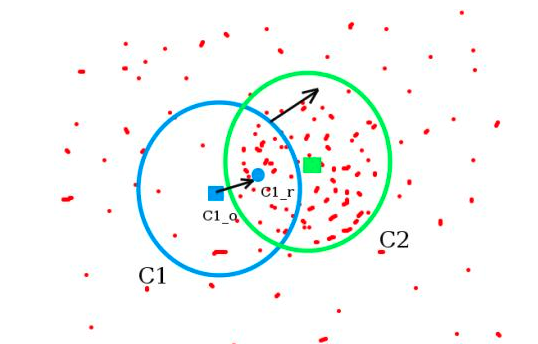

Meanshift算法简单介绍：任意选定的初始迭代点，画一个半径记为H的蓝色圆，将其内所有的点与圆心相连，组成一个向量集，然后对此向量集进行向量相加，相加的结果如黑色向量所示，其终点指向下图所示的蓝色点，则下一次迭代以该蓝色点为圆心，H为半径画圆，然后求这个圆内以圆心为起点所有向量的和。如此迭代下去，圆的中心点为收敛于一个固定的点，也就是概率密度最大的地方。所以均值漂移算法本质上是一种基于梯度的优化算法。

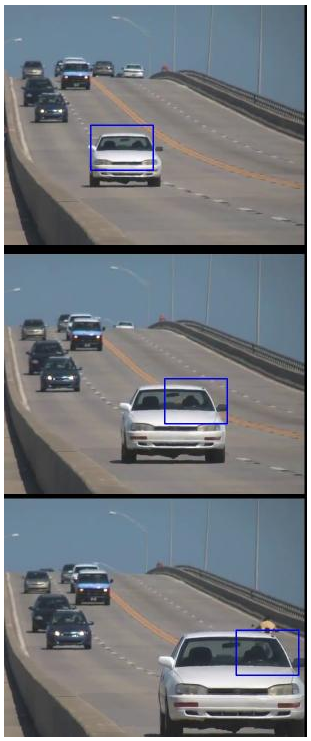

Meanshift的opencv实现：首先需要在视频画面中选取一个目标，画出初始边框，计算直方图，然后通过直方图反向投影，用于Meanshift计算。计算直方图时，仅考虑Hue视角。为防止光线较暗造成的错误，可以用cv.inRange()函数滤除。

函数原型： retval, window = cv.meanShift( probImage, window, criteria )
probImage：概率分布图像，可以是目标直方图的反向投影
Window：初始搜索窗口，可以是使用Rect定义ROI
Criteria：确定窗口搜索停止的准则，OpenCV实现该算法时定义了两个停止条件：迭代次数达到设置的最大值；窗口中心的漂移值小于某个设定的限值。

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('slow.flv')
# take first frame of the video
ret,frame = cap.read()
# setup initial location of window
r,h,c,w = 250,90,400,125  # simply hardcoded the values
track_window = (c,r,w,h)
# set up the ROI for tracking
roi = frame[r:r+h, c:c+w]
hsv_roi =  cv.cvtColor(roi, cv.COLOR_BGR2HSV)
mask = cv.inRange(hsv_roi, np.array((0., 60.,32.)), np.array((180.,255.,255.)))
roi_hist = cv.calcHist([hsv_roi],[0],mask,[180],[0,180])
cv.normalize(roi_hist,roi_hist,0,255,cv.NORM_MINMAX)
# Setup the termination criteria, either 10 iteration or move by atleast 1 pt
term_crit = ( cv.TERM_CRITERIA_EPS | cv.TERM_CRITERIA_COUNT, 10, 1 )
while(1):
    ret ,frame = cap.read()
    if ret == True:
        hsv = cv.cvtColor(frame, cv.COLOR_BGR2HSV)
        dst = cv.calcBackProject([hsv],[0],roi_hist,[0,180],1)
        # apply meanshift to get the new location
        ret, track_window = cv.meanShift(dst, track_window, term_crit)
        # Draw it on image
        x,y,w,h = track_window
        img2 = cv.rectangle(frame, (x,y), (x+w,y+h), 255,2)
        cv.imshow('img2',img2)
        k = cv.waitKey(60) & 0xff
        if k == 27:
            break
        else:
            cv.imwrite(chr(k)+".jpg",img2)
    else:
        break
cv.destroyAllWindows()
cap.release()

在这里插入图片描述

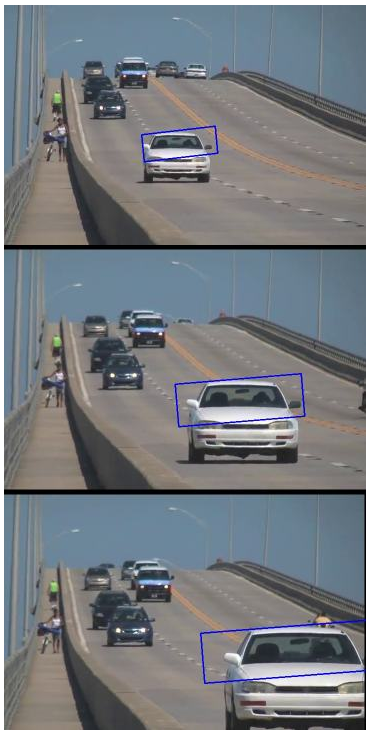

Camshift

在上例中，对目标跟踪的框带下不会随着目标的远近大小的不同，而改变目标框的大小，这是不合理的，因此需要动态调整目标框的大小。

Camshift它是MeanShift算法的改进，称为连续自适应的MeanShift算法，CamShift算法的全称是"Continuously Adaptive Mean-SHIFT"，它的基本思想是视频图像的所有帧作MeanShift运算，并将上一帧的结果（即Search Window的中心和大小）作为下一帧MeanShift算法的Search Window的初始值，如此迭代下去。

函数原型： retval, window = cv.CamShift( probImage, window, criteria )
probImage：概率分布图像，可以是目标直方图的反向投影
Window：初始搜索窗口，可以是使用Rect定义ROI
Criteria：确定窗口搜索停止的准则，OpenCV实现该算法时定义了两个停止条件：迭代次数达到设置的最大值；窗口中心的漂移值小于某个设定的限值。

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('slow.flv')
# take first frame of the video
ret,frame = cap.read()
# setup initial location of window
r,h,c,w = 250,90,400,125  # simply hardcoded the values
track_window = (c,r,w,h)
# set up the ROI for tracking
roi = frame[r:r+h, c:c+w]
hsv_roi =  cv.cvtColor(roi, cv.COLOR_BGR2HSV)
mask = cv.inRange(hsv_roi, np.array((0., 60.,32.)), np.array((180.,255.,255.)))
roi_hist = cv.calcHist([hsv_roi],[0],mask,[180],[0,180])
cv.normalize(roi_hist,roi_hist,0,255,cv.NORM_MINMAX)
# Setup the termination criteria, either 10 iteration or move by atleast 1 pt
term_crit = ( cv.TERM_CRITERIA_EPS | cv.TERM_CRITERIA_COUNT, 10, 1 )
while(1):
    ret ,frame = cap.read()
    if ret == True:
        hsv = cv.cvtColor(frame, cv.COLOR_BGR2HSV)
        dst = cv.calcBackProject([hsv],[0],roi_hist,[0,180],1)
        # apply meanshift to get the new location
        ret, track_window = cv.CamShift(dst, track_window, term_crit)
        # Draw it on image
        pts = cv.boxPoints(ret)
        pts = np.int0(pts)
        img2 = cv.polylines(frame,[pts],True, 255,2)
        cv.imshow('img2',img2)
        k = cv.waitKey(60) & 0xff
        if k == 27:
            break
        else:
            cv.imwrite(chr(k)+".jpg",img2)
    else:
        break
cv.destroyAllWindows()
cap.release()

在这里插入图片描述

光流Optical Flow

光流的概念是Gibson在1950年首先提出来的。它是空间运动物体在观察成像平面上的像素运动的瞬时速度，是利用图像序列中像素在时间域上的变化以及相邻帧之间的相关性来找到上一帧跟当前帧之间存在的对应关系，从而计算出相邻帧之间物体的运动信息的一种方法。一般而言，光流是由于场景中前景目标本身的移动、相机的运动，或者两者的共同运动所产生的。
光流（Optical Flow）是一种研究图像对齐的算法，一般包括两大类：稀疏光流和稠密光流。顾名思义，稀疏光流就是研究图像中稀疏点的光流，这些点一般是角点；稠密光流则是研究图像中所有点的偏移量。

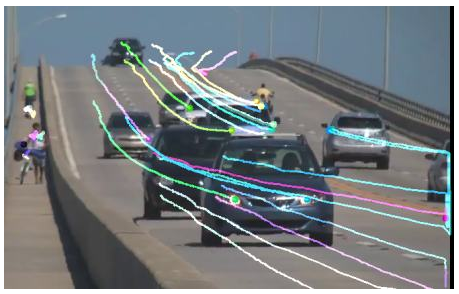

稀疏光流Lucas-Kanade Optical Flow

函数原型：
nextPts, status, err = cv.calcOpticalFlowPyrLK( prevImg, nextImg, prevPts, nextPts[, status[, err[, winSize[, maxLevel[, criteria[, flags[, minEigThreshold]]]]]]] )
prevImg：第一帧8bit灰度图像，或者是buildOpticalFlowPyramid创建的金字塔图像
nextImg：第二帧8bit灰度图像，或者是与prevImg相同尺寸与类型的金字塔图像
prevPts：光流法需要找到的二维点的vector。点坐标必须是单精度浮点数
nextPts：包含输入特征在第二幅图像中计算出的新位置的二维点（单精度浮点坐标）的输出vector。当使用OPTFLOW_USE_INITIAL_FLOW 标志时，nextPts的vector必须与input的大小相同
status：输出状态vector，类型：unsigned chars；如果找到了对应特征的流，则将向量的每个元素设置为1，否则置0
err：误差输出vector。vector的每个元素被设置为对应特征的误差，可以在flags参数中设置误差度量的类型；如果没有找到流，则未定义误差（使用status参数来查找此类情况）
winSize：每级金字塔的搜索窗口大小
maxLevel：最大金字塔层次数，如果设置为0，则不使用金字塔（单级）；如果设置为1，则使用两个级别，等等。如果金字塔被传递到input，那么算法使用的级别与金字塔同级别但不大于MaxLevel。
criteria：指定迭代搜索算法的终止准则；在指定的最大迭代次数标准值criteria.maxCount之后，或者当搜索窗口移动小于criteria.epsilon
flags：操作标志，可选参数：
OPTFLOW_USE_INITIAL_FLOW：使用初始估计，存储在nextPts中；如果未设置标志，则将prevPts复制到nextPts并被视为初始估计。
OPTFLOW_LK_GET_MIN_EIGENVALS：使用最小本征值作为误差度量（见minEigThreshold描述）；如果未设置标志，则将原始周围的一小部分和移动的点之间的 L1 距离除以窗口中的像素数，作为误差度量
minEigThreshold：算法所计算的光流方程的2x2标准矩阵的最小本征值（该矩阵称为[Bouguet00]中的空间梯度矩阵）÷ 窗口中的像素数。如果该值小于MinEigThreshold，则过滤掉相应的特征，相应的流也不进行处理。因此可以移除不好的点并提升性能。

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('slow.flv')
# params for ShiTomasi corner detection
feature_params = dict( maxCorners = 100,
                       qualityLevel = 0.3,
                       minDistance = 7,
                       blockSize = 7 )
# Parameters for lucas kanade optical flow
lk_params = dict( winSize  = (15,15),
                  maxLevel = 2,
                  criteria = (cv.TERM_CRITERIA_EPS | cv.TERM_CRITERIA_COUNT, 10, 0.03))
# Create some random colors
color = np.random.randint(0,255,(100,3))
# Take first frame and find corners in it
ret, old_frame = cap.read()
old_gray = cv.cvtColor(old_frame, cv.COLOR_BGR2GRAY)
p0 = cv.goodFeaturesToTrack(old_gray, mask = None, **feature_params)
# Create a mask image for drawing purposes
mask = np.zeros_like(old_frame)
while(1):
    ret,frame = cap.read()
    frame_gray = cv.cvtColor(frame, cv.COLOR_BGR2GRAY)
    # calculate optical flow
    p1, st, err = cv.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, None, **lk_params)
    # Select good points
    good_new = p1[st==1]
    good_old = p0[st==1]
    # draw the tracks
    for i,(new,old) in enumerate(zip(good_new,good_old)):
        a,b = new.ravel()
        c,d = old.ravel()
        mask = cv.line(mask, (a,b),(c,d), color[i].tolist(), 2)
        frame = cv.circle(frame,(a,b),5,color[i].tolist(),-1)
    img = cv.add(frame,mask)
    cv.imshow('frame',img)
    k = cv.waitKey(30) & 0xff
    if k == 27:
        break
    # Now update the previous frame and previous points
    old_gray = frame_gray.copy()
    p0 = good_new.reshape(-1,1,2)
cv.destroyAllWindows()
cap.release()

在这里插入图片描述

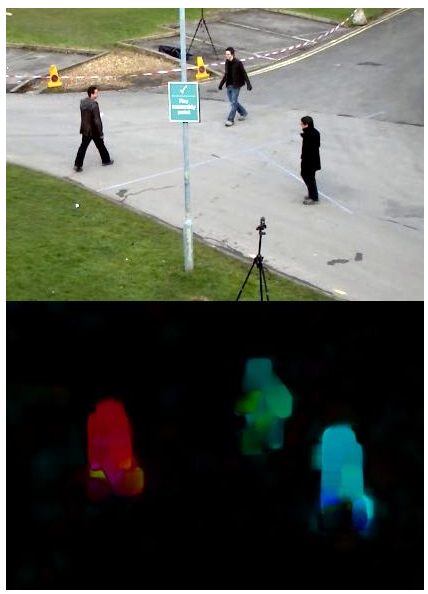

稠密光流Dense Optical Flow

CalcOpticalFlowFarneback()函数是利用用Gunnar Farneback的算法计算全局性的稠密光流算法（即图像上所有像素点的光流都计算出来），由于要计算图像上所有点的光流，故计算耗时，速度慢。

函数原型：flow = cv.calcOpticalFlowFarneback( prev, next, flow, pyr_scale, levels, winsize, iterations, poly_n, poly_sigma, flags)，参数含义与上一函数类似。
prev：第一帧单通道8bit灰度图像，
next：第二帧8bit灰度图像，或者是与prev相同尺寸与类型的金字塔图像
flow：输出的光流图像，与prev图像尺寸相同，类型是CV_32FC2.
pyr_scale：上下两层金字塔图像的尺寸比例， pyr_scale=0.5，表示每层减小一半
levels：金字塔层数，包括初始图像； levels=1 表示不产生金字塔图像，只有原始图像
winsize：均值窗口大小，越大越能denoise并且能够检测快速移动目标，但会引起模糊运动区域
iterations：每层金字塔的迭代次数
poly_n：像素邻域大小，一般为5，7等，较大的值意味着图像将以更平滑的表面进行近似处理产生更粗犷的算法和更模糊的运动场
poly_sigma：高斯标注差，一般为1-1.5，or poly_n=5, you can set poly_sigma=1.1, for poly_n=7, a good value would be poly_sigma=1.5.
flags：计算方法。主要包括OPTFLOW_USE_INITIAL_FLOW和OPTFLOW_FARNEBACK_GAUSSIAN

import cv2 as cv
import numpy as np
cap = cv.VideoCapture("vtest.avi")
ret, frame1 = cap.read()
prvs = cv.cvtColor(frame1,cv.COLOR_BGR2GRAY)
hsv = np.zeros_like(frame1)
hsv[...,1] = 255
while(1):
    ret, frame2 = cap.read()
    next = cv.cvtColor(frame2,cv.COLOR_BGR2GRAY)
    flow = cv.calcOpticalFlowFarneback(prvs,next, None, 0.5, 3, 15, 3, 5, 1.2, 0)
    mag, ang = cv.cartToPolar(flow[...,0], flow[...,1])
    hsv[...,0] = ang*180/np.pi/2
    hsv[...,2] = cv.normalize(mag,None,0,255,cv.NORM_MINMAX)
    bgr = cv.cvtColor(hsv,cv.COLOR_HSV2BGR)
    cv.imshow('frame2',bgr)
    k = cv.waitKey(30) & 0xff
    if k == 27:
        break
    elif k == ord('s'):
        cv.imwrite('opticalfb.png',frame2)
        cv.imwrite('opticalhsv.png',bgr)
    prvs = next
cap.release()
cv.destroyAllWindows()

在这里插入图片描述

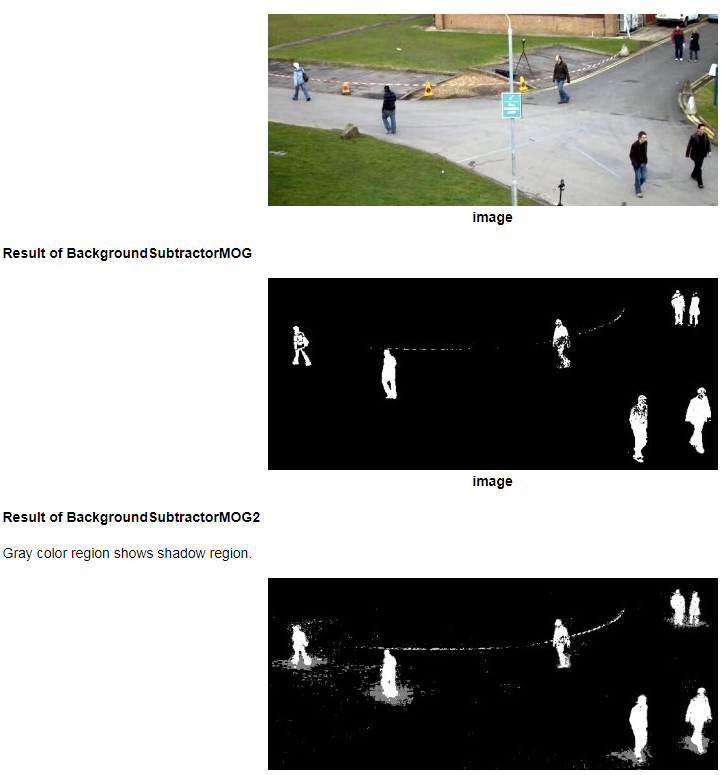

背景减除法Background Subtraction

主要是从背景图像中对目标进行跟踪。

BackgroundSubtractorMOG

函数原型：createBackgroundSubtractorMOG ( int history = 200,int nmixtures = 5,double backgroundRatio = 0.7,double noiseSigma = 0 )
history：用于训练背景的帧数，
nmixtures：高斯混合次数
backgroundRatio：背景比率
noiseSigma：背景噪声强度， 0 表示自动计算

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('vtest.avi')
fgbg = cv.createBackgroundSubtractorMOG()
while(1):
    ret, frame = cap.read()
    fgmask = fgbg.apply(frame)
    cv.imshow('frame',fgmask)
    k = cv.waitKey(30) & 0xff
    if k == 27:
        break
cap.release()
cv.destroyAllWindows()

BackgroundSubtractorMOG2

-函数原型：createBackgroundSubtractorMOG2 ( int history = 500,double varThreshold = 16,bool detectShadows = true )

history：用于训练背景的帧数，默认为500帧，如果不手动设置learningRate，history就被用于计算当前的learningRate，此时history越大，learningRate越小，背景更新越慢
varThreshold：方差阈值，用于判断当前像素是前景还是背景。一般默认16，如果光照变化明显，如阳光下的水面，建议设为25,36，具体去试一下也不是很麻烦，值越大，灵敏度越低
detectShadows：true,，算法会检测阴影并设置mask，这样或造成速度减慢如果不需要，则设置为 false

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('vtest.avi')
fgbg = cv.createBackgroundSubtractorMOG2()
while(1):
    ret, frame = cap.read()
    fgmask = fgbg.apply(frame)
    cv.imshow('frame',fgmask)
    k = cv.waitKey(30) & 0xff
    if k == 27:
        break
cap.release()
cv.destroyAllWindows()

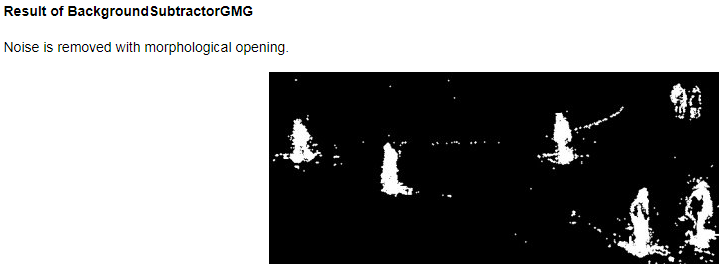

BackgroundSubtractorGMG

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('vtest.avi')
kernel = cv.getStructuringElement(cv.MORPH_ELLIPSE,(3,3))
fgbg = cv.createBackgroundSubtractorGMG()
while(1):
    ret, frame = cap.read()
    fgmask = fgbg.apply(frame)
    fgmask = cv.morphologyEx(fgmask, cv.MORPH_OPEN, kernel)
    cv.imshow('frame',fgmask)
    k = cv.waitKey(30) & 0xff
    if k == 27:
        break
cap.release()
cv.destroyAllWindows()

在这里插入图片描述

这篇更难学了，原理性的东西写不了多少，只能总结一下用法了。

原文链接：https://blog.csdn.net/zhaoyun_zzz/article/details/86736755
