在某些项目中，需要根据已经拥有的规划底图来生成相应的3d 模型。
如果体块本身不多手工完成也没有问题。但是，假如体块成百上千，手工完成将是非常巨大的工作量。

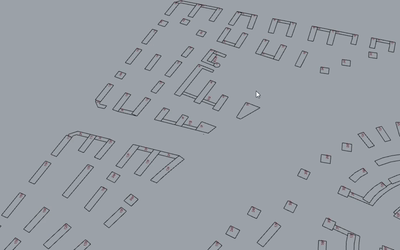

粗略估计图中有600多个体量。本文分享一个简单的办法快速完成这项任务。甚至将思路变通可以用在其它的案例上(例如，地形随高程生成，生成指定高度等)。
在所有步骤开始前我们应该处理一下线稿，应该将我们所有的线都变成可以封面可以挤出的闭合曲线。
在Rhino中用SelClosedCrv，选取闭合的曲线，将选取的闭合曲线标记为另外一个颜色，这样就可以看到哪些曲线没有闭合，精准处理一遍线稿，从而进行后续的计算。

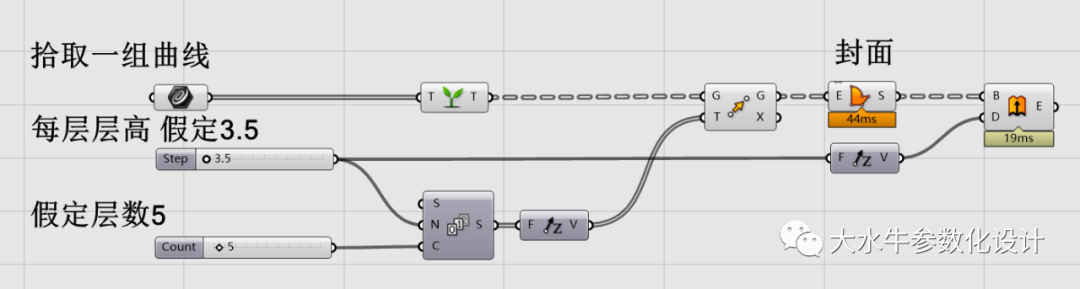

首先我们先做一组小电池，目的是在给定边界和数字的情况下生成相应层数的体块。
我们对于工具的期望是在一次性框选指定的体块边界和层数时，电池组可以自动区分它们，同时将不同的边界所特有的层数准确的匹配，进而完成这一自动化的辅助工具。

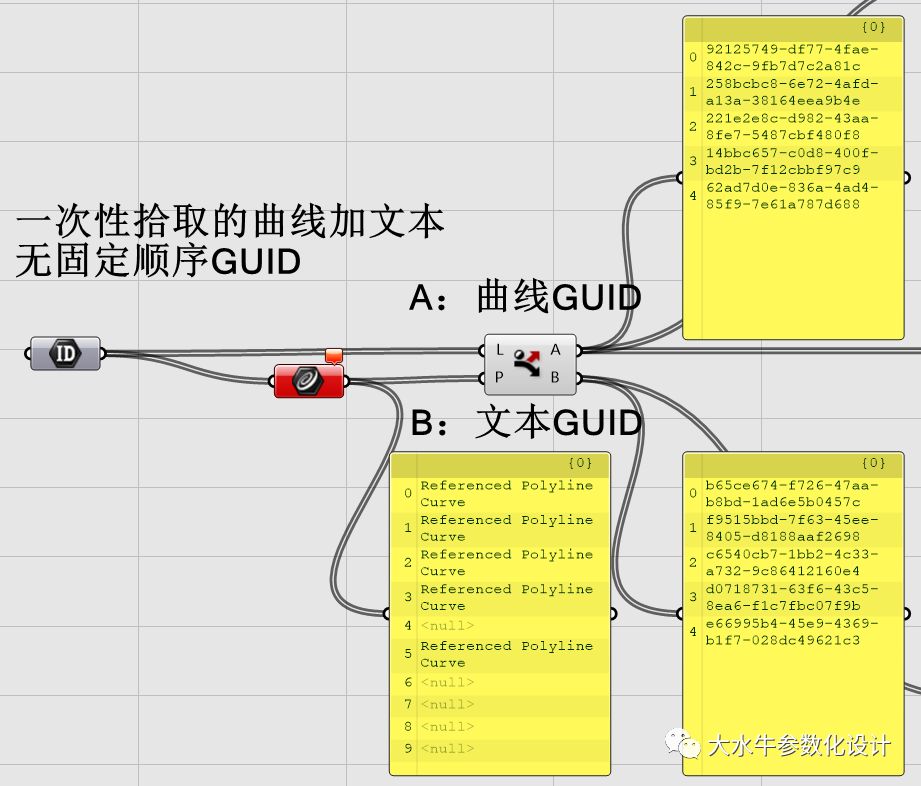

1 区分体块边界(Curve)与文本(Text)
用GUID拾取所有元素ID信息，Curve电池会通过报错的方式分出来哪些不是Curve. 再配合Dispatch电池就完成了分流。
2读取TEXT 和删除不必要字符F
在大水牛的往期文章中，月之眼和好多猫分享过一篇文章，介绍了两种GH读取TEXT文本的方法，其中一种是HUMAN插件，另外一种是C#写的电池。感兴趣的可以跳转到这一篇文章。
【链接：https://mp.weixin.qq.com/s/JE16qA4-XVVN7IidfAk1dg】

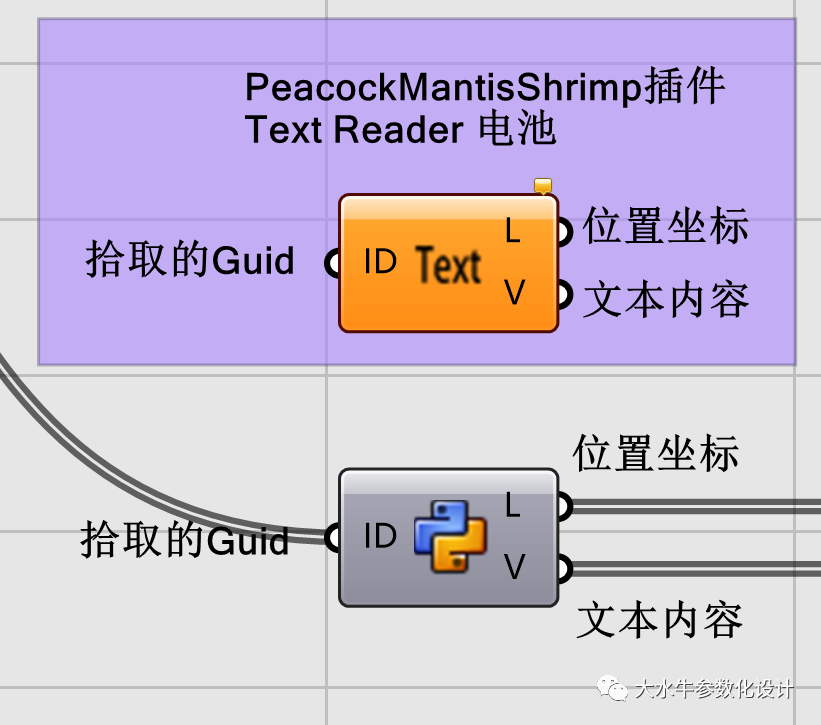

今天再额外介绍两种。第一种也是插件PEACOCK MANTIS SHRIMP，我们正好用到文本坐标位置和文本内容这两个信息。插件中的Text Reader 可以很好的帮我们解决这个问题。第二种就是用GhPython将这个电池的功能复现出来，两个电池功能几乎等价。
所用代码如下：

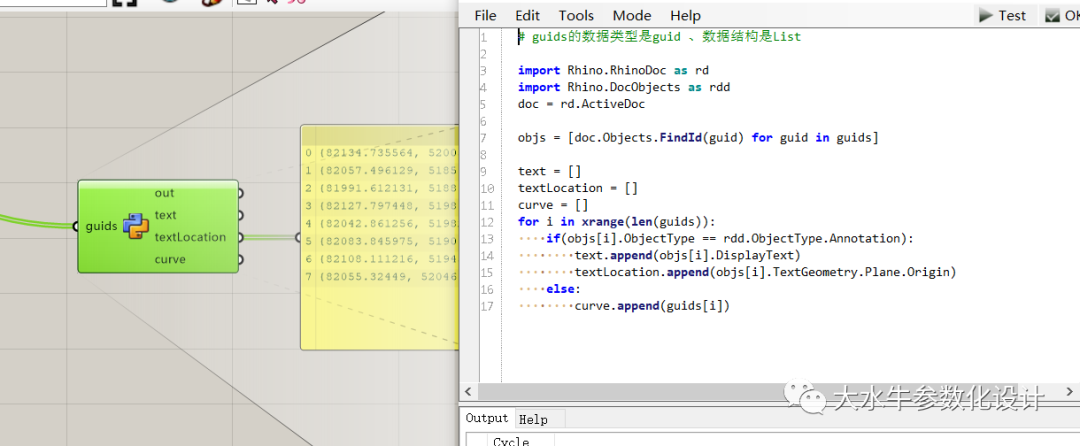

import rhinoscriptsyntax as rsimport Rhino as rcimport scriptcontext as scsc.doc = rc.RhinoDoc.ActiveDocMytext = rs.coercerhinoobject(ID)V = Mytext.DisplayTextL = Mytext.Geometry.Planesc.doc = ghdoc小编这里补充另一种python的方法。
无论哪种方法，解决问题就行。我们现在轻松拿到了文本的信息和空间位置。
但是类似“6F”这样的信息不能有效读取，我们需要批量去掉文本中的“F”。这里用到的是一个简单的Python语句，自动删除字符串中的“F”。
所用语句如下：
a = x.strip('F')3边界内的数字准确匹配。

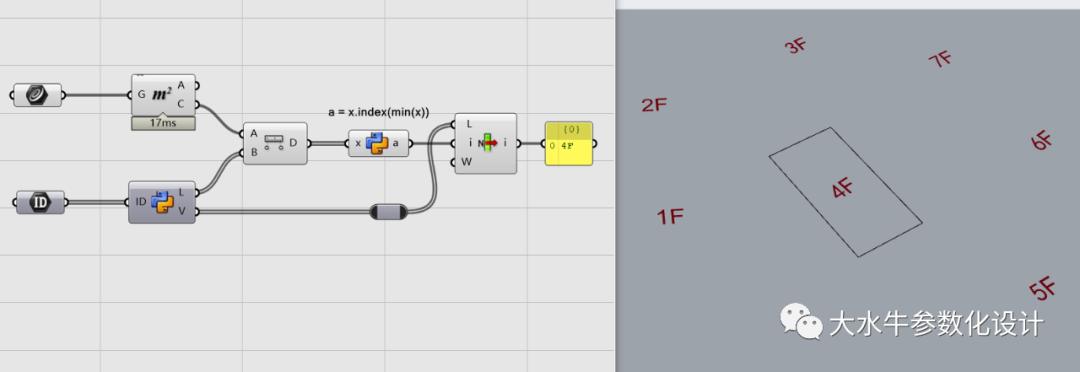

由于框选的时候选取物体的顺序我们没法掌握。这里用到的办法是先求一条边界与所有选择的文本之间的距离。找到最短的距离在文本列表中的索引(Index)。用这个索引(Index)就可以直接找到与这条边界正确匹配的文本信息了.就是我们希望它准确匹配的信息。
图中单独做了一个小例子来讲解这个思路。
4.分批生成，速度快，便于检查。
为了增加这套电池的可用性，可以在后面加上一个Data Recorder，可以帮助我们批量生成，减少一次性的计算量，同时也方便我们肉眼粗略的检查。
希望这个案例中用到的方法，可以解决更多的问题。
