STM32学习笔记---串口中断（寄存器版本）

串口设置流程

设置GPIO口模式为复用，并复用GPIO口为串口（AFR寄存器），顺便使能串口时钟【AFR寄存器为数组AFR[1]就是AFEH，AFR[0]就是AFEL】

	RCC->AHB1ENR |= 1 << 0;

	GPIOA->MODER &= ~(0x3 << (2*9));		//设置复用模式
	GPIOA->MODER |= 0x2 << (2*9);

	GPIOA->MODER &= ~(0x3 << (2*10));		//设置复用模式
	GPIOA->MODER |= 0x2 << (2*10);

	GPIOA->AFR[1] &= ~(0xf << (4*1)); //复用PA9为串口1
	GPIOA->AFR[1] |= 0x7 << (4*1);

	GPIOA->AFR[1] &= ~(0xf << (4*2));	//复用PA10为串口1
	GPIOA->AFR[1] |= 0x7 << (4*2);

	RCC->APB2ENR  |= 1 << 4;					//使能串口

配置CR1和CR2寄存器：

	USART1->CR1 &= ~(1 << 15);							//16倍过采样
	USART1->CR1 |= 1<<13;							//使能usart
	USART1->CR1 |= 0x11<<2;							//使能发送接收位
	USART1->CR1 |= 1 << 3;       //发送使能
	USART1->CR1 |= 1 << 2;       //接收使能
	USART1->CR1 &= ~(1 << 12);   //数据位8位

	USART1->CR2 &= ~(3 << 12);   //1位停止位

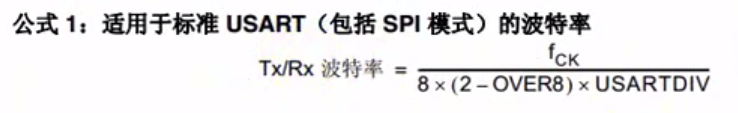

波特率计算公式（常用的波特率有115200,9600）：

小数要存到寄存器时得先 乘以16（相当于左移4位）（小数部分必须是16分之一的倍数）

编写发送接收函数：

（DR寄存器相当于单片机的BUFF寄存器）

void  Send_byte(uint8_t byte)            //发送
{
while (!(USART1->SR & 1 << 7));
USART1->DR = byte;
}

void Send_str(uint8_t *str)
{
while(*str != '\0')
Send_byte (*str++);
}
