安卓一体机主板
规 格 书
产品型号:AD605_MTK8735_V1.1-A
1.1 概述
AD605_MTK8735_V1.1-A 板卡集成多媒体解码、4G模块，GPS，液晶驱动、WIFI、蓝牙、串
口于一体，支持绝大部分当前流行的视频及图片格式解码。单6/单8/双8位LVDS, 支持多种分辨率的
LVDS接口显示屏，最大支持1920*1080P解码。RGB和MIPI最大支持1920X1080P的解码。大大简化整机
系统设计，稳定性更强，非常适合于视频广告机，智能家居，触模查询一体机，自动购买机，信息发
布系统，智能显示终端等机器。
1.2 应用领域
■商显广告机
■数字标牌
■触模查询一体机
■智能家居
■自助售货机
1.3 特点
◆ 高集成度。集成USB/LVDS/RGB/MIPI/TTL串口/GPS/WIFI/蓝牙于一体，简化整机设计，可插耳机和咪头麦克风。
◆ 丰富的扩展接口.4个USB接口(2 个插针,2 个标准USB 口),共4个可扩展串口,用于客户串口有三路,包括一路TTL串口1，一路TTL串口2，一路TTL串口3,可以满足市场上各种外设要求。备注：另外，串口0对应的TX0，RX0用来工程内部调试。
◆ 高清晰度。RGB和MIPI最大支持1920X1080P和固定模式LVDS最大支持的1920x1080P 的屏。
◆功能齐全。支持横竖屏播放，支持发布系统，视频分屏，滚动字幕， USB数据导入等功能。
◆ 管理方便：人性化的播放列表制作软件，便于广告播放管理和控制，方便了解播放情况。
1.4 外观及接口示意图

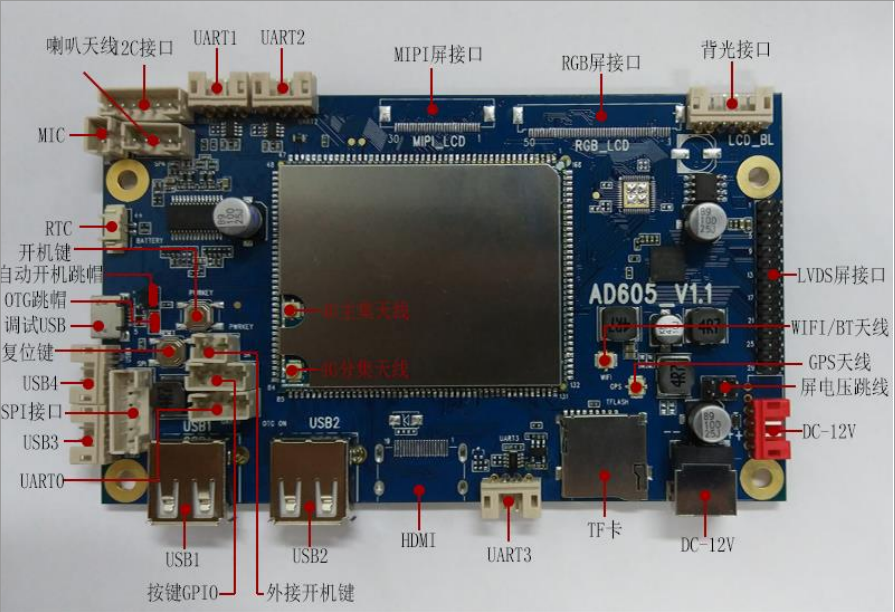

正面：

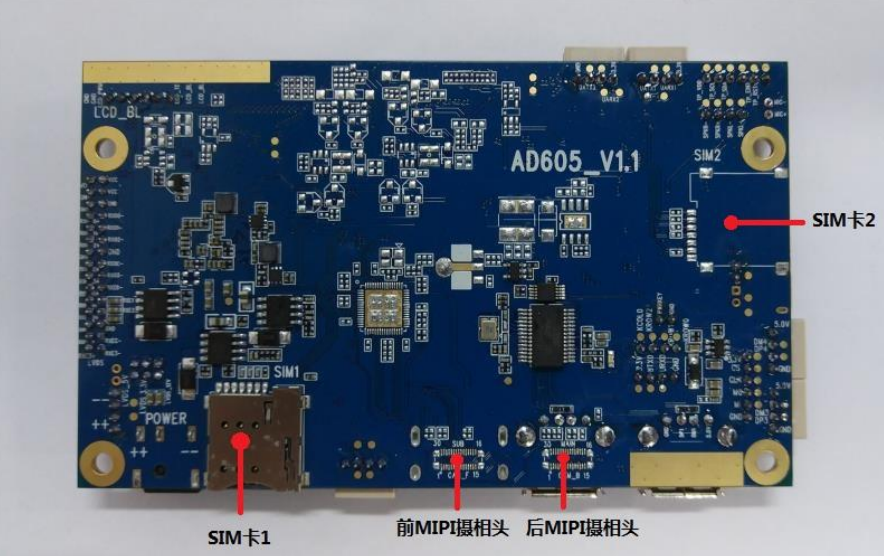

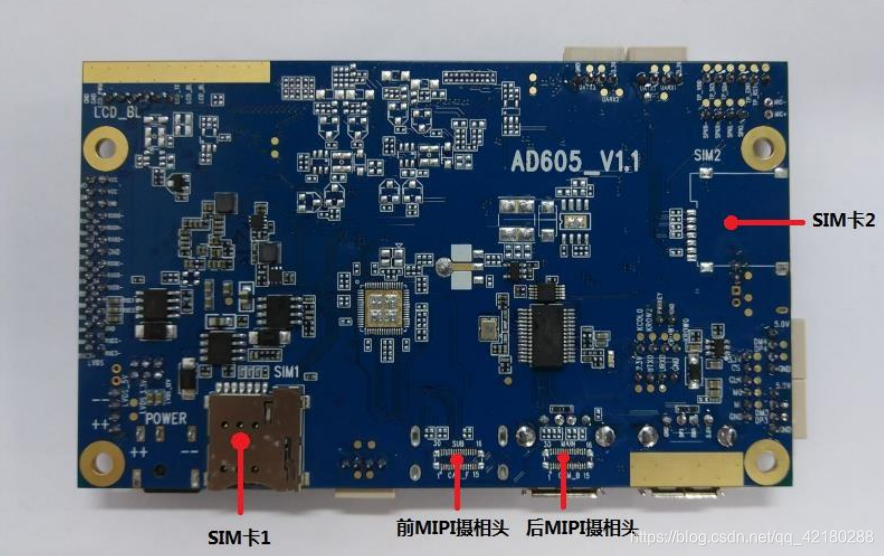

反面：
1.5 功能描述
采用 Android 5.1/64 位操作系统，可添加 APP 应用和下载 APK 软件；
内置 8G 存储空间，TF 卡最大可扩展到 32G;
支持板载 4G 模块，WIFI 无线连接，蓝牙功能，GPS 功能；
支持 USB2.0 多媒体播放，包括图片显示、电影播放、音乐播放、文本播放、办工软件等功能；
USB 可连接无线鼠标和键盘，可作大容量移动硬盘连接；
支持高清 1920*1080P 视频播放；
全视频 3D 解码，3D 降噪，还原最真实的视觉感受,单 6/单 8/双 8 位 LVDS, 支持多种分辨率
真彩色美化 OSD，多功能易操作菜单，不同的体验效果，4 个 USB 口
匹配 D 类数字功率放大器和模拟功率放大器，扬声器输出功率为（8Ω ）15Wx2,数字调节音量大小
第二章基本功能列表
(1)主要硬件指标
尺寸 119mm71mm 12.5mm
操作系统 Android 5.1 系统
CPU MTK8735 Cortex-A53 四核，主频 1.3 GHz
内存 标配 1GB DDR3（2GB /4GB DDR3 可选）
内置存储
标配 8GB EMMC (16GB/32GB/64GB 可选)
器
视频输出 LVDS 最高支持 1920*1080P，RGB 和 MIPI 可以支持 1920X1080P
音频输入/
喇叭输出(内置 8Ω /15W 高保真内磁喇叭*2)、耳机输出、MIC IN
出
播放软件 支持常用的主流广告播放软件
4个USB接口(2 个插针,2 个标准USB 口),共4个可扩展串口,用于客户
串口有三路,包括一路TTL串口1，一路TTL串口2，一路TTL串口3,可以满足
扩展接口 市场上各种外设要求。备注：另外，串口0对应的TX0，RX0用来工程内部调
试。
一个前MIPI摄像头和一个后MIPI摄像头
触摸屏 支持 I2C 触摸屏、USB 触摸屏
网络支持 GPS，WiFi、蓝牙 4.0、FN,无线外设扩展可选
支持 AVI（H.264, DIVX, DIVX, XVID, RM, RMVB, MKV（H.264, DIVX, DIVX,
视频播放 XVID), WMV, MOV, MP4（H.264, MPEG, DIVX, XVID), MPEG, MPG, FLV（H.263，
H.264) (UP TO 1080P) 等
音频播放 支持 MP3,WMA,WAV,OGG,FLAC,ALAC,APE,AAC,AC-3 等
图片格式 支持 BMP, JPG, JPEG,GIF, PNG 等
RTC 实时时钟 支持
支持数据线升级,打开 USB 选择开关，拔向左边代表 USB 设备，拔向右边
系统升级
代表 OTG 升级功能
电源/遥控 12V 4A
(2)基本接口配置
类型 描述
USB 接口 带 2 个 USB 2.0 和 2 个单排插针 USB，支持 U 盘，鼠标，串口等扩展功能
喇叭接口 左右声道立体声输出
耳机接口 带 1 个 3.5mm 标准立体声耳机接口,咪头接口
带 1 个 5.5-2.5mm 标准电源接口，DC 接口
匹配输入为：DC12V/4A
GPIO 接口 标准 2.0MM 4pin 3 路 GPIO
TP 接口 标准 2.0MM 6pin TP 接口 1 个
电源按键接
标准 GND 和 POWERKEY
口
LVDS 座 标准 2.0MM 30pin 双排针座 1 个
背光座 标准 2.0MM 6pin 杜邦座 1 个
（3）基本软件配置
类型 描述
操作 Android 5.1
系统
语言 支持中、英文等多国语言
浏览器
音乐播放器
超清播放器
相机
设置
文件管理器
系统应用安装
功能
时钟
日历
电子邮件
计算器
下载
原生态 Android 系统，可开放 root 权限，可进行产品定制开发
3.2接口参数说明
◆ 电源输入接口
采用12Ｖ的直流电源供电，只允许从DC 座和电源插座给板子系统供电，电源适配器的插头DC IN规格为Ｄ5.5，d2.5。
◆ 12V 电源插座
温馨提示
www.mtkban.com
1.产品使用前，务必仔细阅读产品规格书。
2．对未准备安装的板卡，应将其保存在防静电保护袋中。
3．在拿板卡时需佩戴防静电手环或保护手套，并且应该养成只触及其边缘部分的习惯。
4．主板与电源连接时，请确认电源电压。
5．为避免产品被损坏，在每次对主板、板卡进行拔插或重新配置时，须先关闭电源或将电源线从电源插座中拔掉
6．当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔掉。
7.为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等待30秒后再开机。
8．设备在使用过程中出现异常情况，请找专业人员处理。
9.应用于广告机，售卖机，查询机，叫号机，收银机，取票机，点餐机。
