【开发日记】石头剪刀布之最终功能实现

在之前一篇文章——石头剪刀布之卷积神经网络，我已经定义了网络模型，当时在每类200张图片的情况下可以达到89%左右的精度。在本项目中，获取数据的成本并不是很高，利用摄像头就可以获得足够多的数据。因此，我又收集了一些数据，使得每类的图片大概是3000张左右。按照之前的训练方法，验证精度可以达到98.9%，识别一张图片的时间在25ms左右。这样的网络模型就可以满足要求。

有了训练好的模型（相当于一个大脑），有了摄像头（相当于眼睛），有了舵机（相当于手）。就可以把这些集成，来完成“石头剪刀布”这个游戏了。

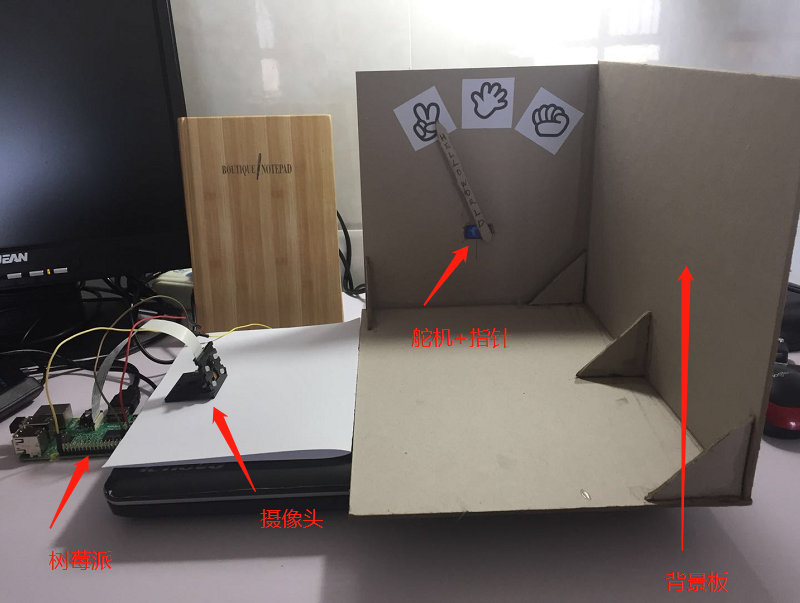

以下是整个系统的连接图：

摄像头正对着背景板，放的位置和角度要尽可能和获取数据时的位置一样，这样识别精度更高。舵机和指针用来输出树莓派的计算结果。石头剪刀布的图片可以从网上下载，打印出来，粘贴上去。

通过在树莓派上运行以下代码，就可以实现石头剪刀布的功能了（rps.py）。

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

import tensorflow as tf
import  numpy as np
import PIL.Image as Image
from pylab import *
import time
import cv2
import RPi.GPIO as GPIO
import signal
import atexit
# 舵机旋转的角度
def rotate(p, angle):
    p.ChangeDutyCycle(7.5+10*angle/180)
    time.sleep(1)
    p.ChangeDutyCycle(0)
# 石头剪刀布主程序
def rps(model_dir, classes, p):

    clicked = False
    def onMouse(event, x, y, flags, param):
        global clicked
        if event == cv2.EVENT_LBUTTONUP:
            clicked = True

    cameraCapture = cv2.VideoCapture(0)
    cameraCapture.set(3, 100) # 帧宽度
    cameraCapture.set(4, 100) # 帧高度
    cv2.namedWindow('MyWindow')
    cv2.setMouseCallback('MyWindow', onMouse)

    print('showing camera feed. Click window or press and key to stop.')
    success, frame = cameraCapture.read()
    print(success)
    count = 0
    flag = 0

    saver = tf.train.import_meta_graph(model_dir+".meta")
    with tf.Session() as sess:
        saver.restore(sess, model_dir)
        x = tf.get_default_graph().get_tensor_by_name("images:0")
        keep_prob = tf.get_default_graph().get_tensor_by_name("keep_prob:0")
        y = tf.get_default_graph().get_tensor_by_name("fc2/output:0")
        count=0
        while success and cv2.waitKey(1)==-1 and not clicked:
            time1 = time.time()
            cv2.imshow('MyWindow', frame)
            success, frame = cameraCapture.read()
            img = Image.fromarray(frame)
            # 将图片转化成灰度并缩小尺寸
            img = array(img.convert('L').resize((28, 28)),dtype=float32)

            img = img.reshape((1,28*28))
            img = img/255.0 # 图像前处理
            prediction = sess.run(y, feed_dict={x:img,keep_prob: 1.0})

            index = np.argmax(prediction)
            probability = prediction[0][index]
            # 设置probability为0.8是为了提高识别稳定性
            if index==1 and flag!=1 and probability>0.8:
                  rotate(p, 30)
                  flag=1
            elif index==2 and flag!=2 and probability>0.8:
                  rotate(p, 0)
                  flag = 2
            elif index==3 and flag!=3 and probability>0.8:
                  rotate(p, -30)
                  flag = 3
            time2 = time.time()
            if count%30==0:
              print(classes[index])

              print('using time: ', time2-time1)

              print('probability: %.3g' % probability)
            count+=1

        cv2.destroyWindow('MyWindow')
        cameraCapture.release()


if __name__=="__main__":
  classes = ['others','paper','rock','scissors']
  model_dir="model/model.ckpt"

  atexit.register(GPIO.cleanup)

  servopin = 21

  GPIO.setmode(GPIO.BCM)
  GPIO.setup(servopin, GPIO.OUT, initial=False)
  p = GPIO.PWM(servopin,50) #50HZ
  p.start(0)
  time.sleep(2)

  rps(model_dir, classes, p)


运行以上代码，效果如下动画所示：

从效果上看，还是不错的。几乎看不到有延迟的现象，而且识别得很稳定。

终于从头到尾完成一个项目了，还是蛮有成就感的。春节过后，把这些整理成一个单一的文章。
