基于51单片机的CO浓度报警器设计

基于51单片机的CO浓度报警器设计

注：本毕设资源可在微信公众号：“Kevin的学习站” 中获取！

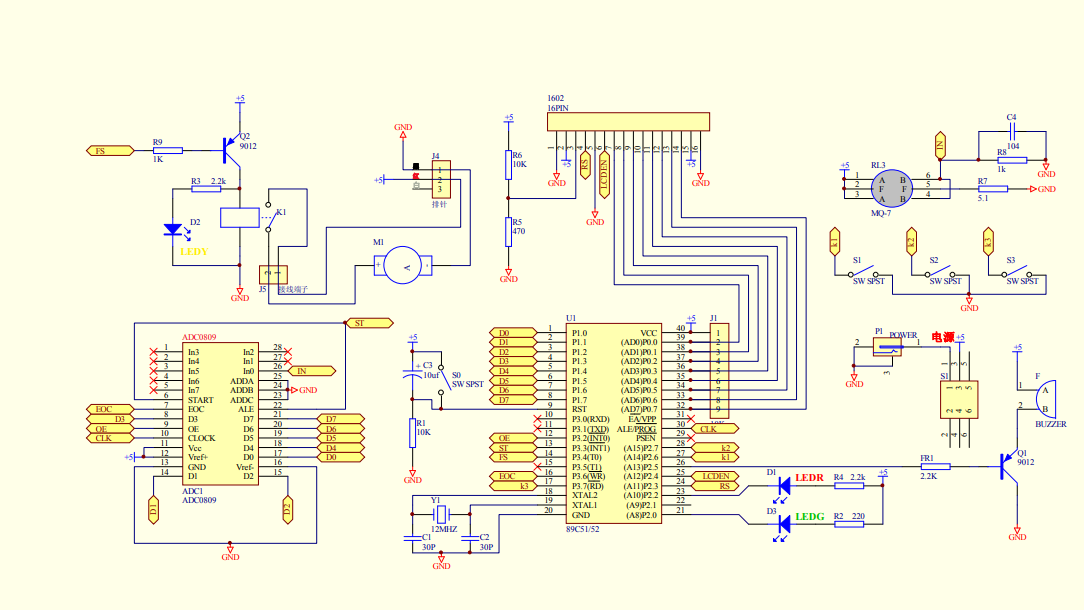

1、原理图

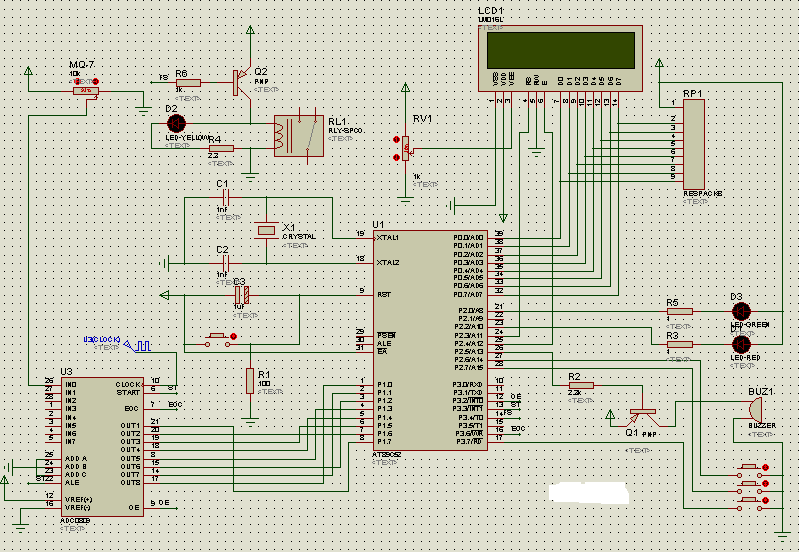

2、protus仿真图

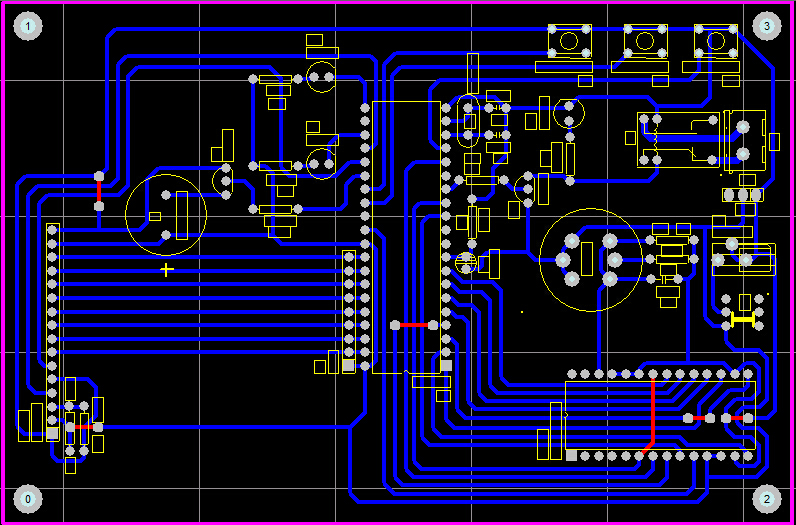

3、PCB图

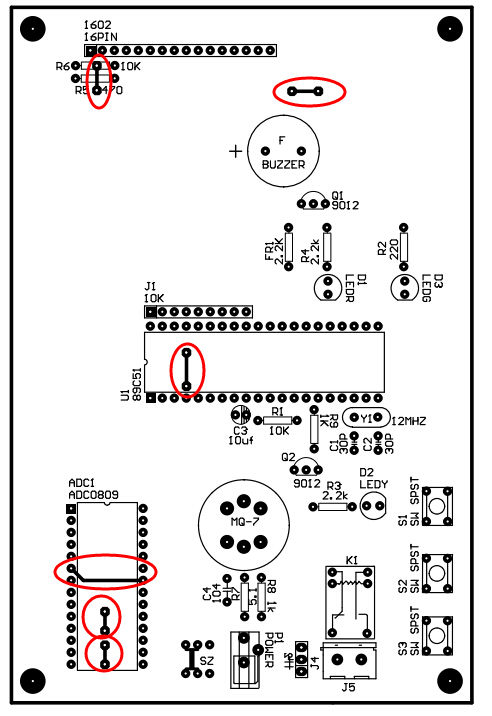

4、飞线图

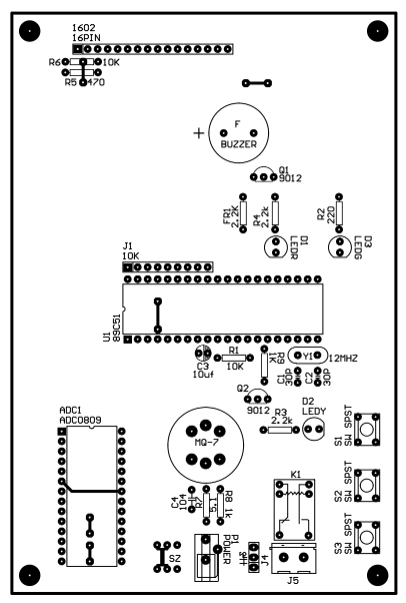

5、焊接图

6、程序代码

//程序头函数
#include <reg52.h>
//显示函数
#include <display.h>

//宏定义
#define uint unsigned int
#define uchar unsigned char
#define Data_ADC0809 P1

//管脚声明
sbit LED_R= P2^2;//红灯
sbit LED_G= P2^0;//绿灯
sbit FENG = P2^5;//蜂鸣器
sbit san=P3^4;	 //风扇控制（选配）
//ADC0809
sbit ST=P3^3;
sbit EOC=P3^6;
sbit OE=P3^2;
//按键
sbit Key1=P2^6;	 //设置键
sbit Key2=P2^7;	 //加按键
sbit Key3=P3^7;	 //减按键

bit bdata flag;	 //报警标志位
uchar set;		 //设置状态


//函数声明
extern uchar ADC0809();
extern void Key();

//酒精含量变量
uchar temp=0;

uchar WARNING=25; //报警值

void init()	   //初始化函数
{
	TMOD=0x01; //工作方式
 	TL0=0xb0;
 	TH0=0x3c; //赋初值（12MHz晶振的50ms）
 	EA=1;	  //打开中断总开关
	ET0=1;	  //打开中断允许开关
 	TR0=1;	  //打开定时器开关
}

void main()	  //主函数
{
	Init1602();//初始化显示
	init();	   //初始化定时器
	while(1)   //进入循环
	{
		temp=ADC0809();				   //读取酒精浓度值
		if(set==0)					   //只有在非设置状态时，
		Display_1602(temp,WARNING);	   //才刷新显示实时浓度值
		if(temp<WARNING&&set==0)	   //非设置时当浓度值小于报警值时
		{
			flag=0;					   //报警标志位置0，不报警
		}
		else if(temp>WARNING&&set==0)  //非设置时当浓度值大于报警值时
		{
			flag=1;					   //报警标志位置1
		}
		Key();						   //扫描按键
	}
}
//ADC0809读取信息
uchar ADC0809()
{
	uchar temp_=0x00;
	//初始化高阻太

	OE=0;
	//转化初始化
	ST=0;
	//开始转换
	ST=1;
	ST=0;
	//外部中断等待AD转换结束
	while(EOC==0)
	//读取转换的AD值
	OE=1;
	temp_=Data_ADC0809;//将0809的数值读入单片机
	OE=0;
	return temp_;	   //返回读到的数据
}

void Key()			  //按键函数
{
	if(Key1==0)			//设置键按下时
	{
		while(Key1==0);	//检测按键是否释放
		FENG=0;			//蜂鸣器响
		set++;			//设置状态标志加
		flag=0;			//停止报警
		san=1;			//风扇停止转动（选配）
		TR0=0;			//定时器停止
		write_com(0x80+0x40+13);//选中报警值的位置
   		write_com(0x0f);//打开显示 无光标 光标闪烁
	}
	if(set>=2)		//再按一下设置键时，退出设置
	{
		set=0;			//设置状态清零
		write_com(0x38);//屏幕初始化
		write_com(0x0c);//打开显示 无光标 无光标闪烁
		FENG=1;			//蜂鸣器停止响
		flag=1;			//报警标志位置1
		TR0=1;			//定时器开始计时
	}
	if(Key2==0&&set!=0)	//当在设置状态时，按下加键时
	{
		while(Key2==0);	//按键释放
		FENG=0;			//蜂鸣器鸣响
		WARNING++;		//报警阈值加
		if(WARNING>=255)//阈值最大加到255
		WARNING=0;		//清零
		write_com(0x80+0x40+11); //在阈值的位置写入设置的数据
		write_data('0'+WARNING/100); //显示百位（将123除以100得到的商是1，就是百位数据）123为例子
		write_data('0'+WARNING/10%10);//显示十位（将123除以10得到商是12，将12除以10的余数就是十位）
		write_data('0'+WARNING%10);	  //显示个位（将123除以10的余数3就是个位数据）123为例子
		write_com(0x80+0x40+13);//位置
		FENG=1;//蜂鸣器停止
	}
	if(Key3==0&&set!=0)	 //减按键注释参考加按键部分
	{
		while(Key3==0);
		FENG=0;
		WARNING--;
		if(WARNING<=0)
		WARNING=255;
		write_com(0x80+0x40+11);
		write_data('0'+WARNING/100);
		write_data('0'+WARNING/10%10);
		write_data('0'+WARNING%10);
		write_com(0x80+0x40+13);//位置
		FENG=1;
	}
}

void  time1_int(void) interrupt 1  //定时器函数
{
	uchar count;
	TL0=0xb0;
 	TH0=0x3c;	//重新赋初值
  	count++;	//计时变量加
	if(count==10)//定时器定时是50ms，此处计数10次，正好是500ms，用于报警时 灯亮和蜂鸣器响
	{
		if(flag==0)		   //报警标志为0时
		{
			LED_G=0;	   //绿灯亮
			LED_R=1;	   //红灯灭
			FENG=1;		   //蜂鸣器不响
			san=1;		 //风扇不转（选配）
		}
		if(flag==1)		 //报警标志位为1时
		{
			LED_G=1;	 //绿灯灭
			LED_R=0;	 //红灯亮
			FENG=0;		 //蜂鸣器响
			san=0;		 //风扇转动（选配）
		}
	}

   	if(count==20)		 //计数到20时，正好是1000ms，就是1s，这里就是让灯灭，蜂鸣器不响，从而做出闪烁的效果
   	{
		count=0;		 //计到1s时，将count清零，准备重新计数
		if(flag==0)
		{
			LED_G=1;
			LED_R=1;
			FENG=1;
			san=1;		//全部关闭
		}
		if(flag==1)
		{
			LED_G=1;
			LED_R=1;
			FENG=1;
			san=0;		//报警值，风扇是一直转动的（选配）
		}
	}
}

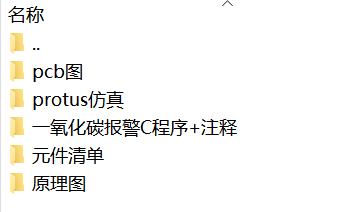

7、资源获取

项目的仿真和代码工程已经放在下面公众号里面，可以关注公众号：Kevin的学习站，输入关键字：“CO浓度报警器”，就可以免费获取啦！创作不易，但您的点赞、关注、收藏就是对我最大的鼓励！
