Visio如何绘制数据流图

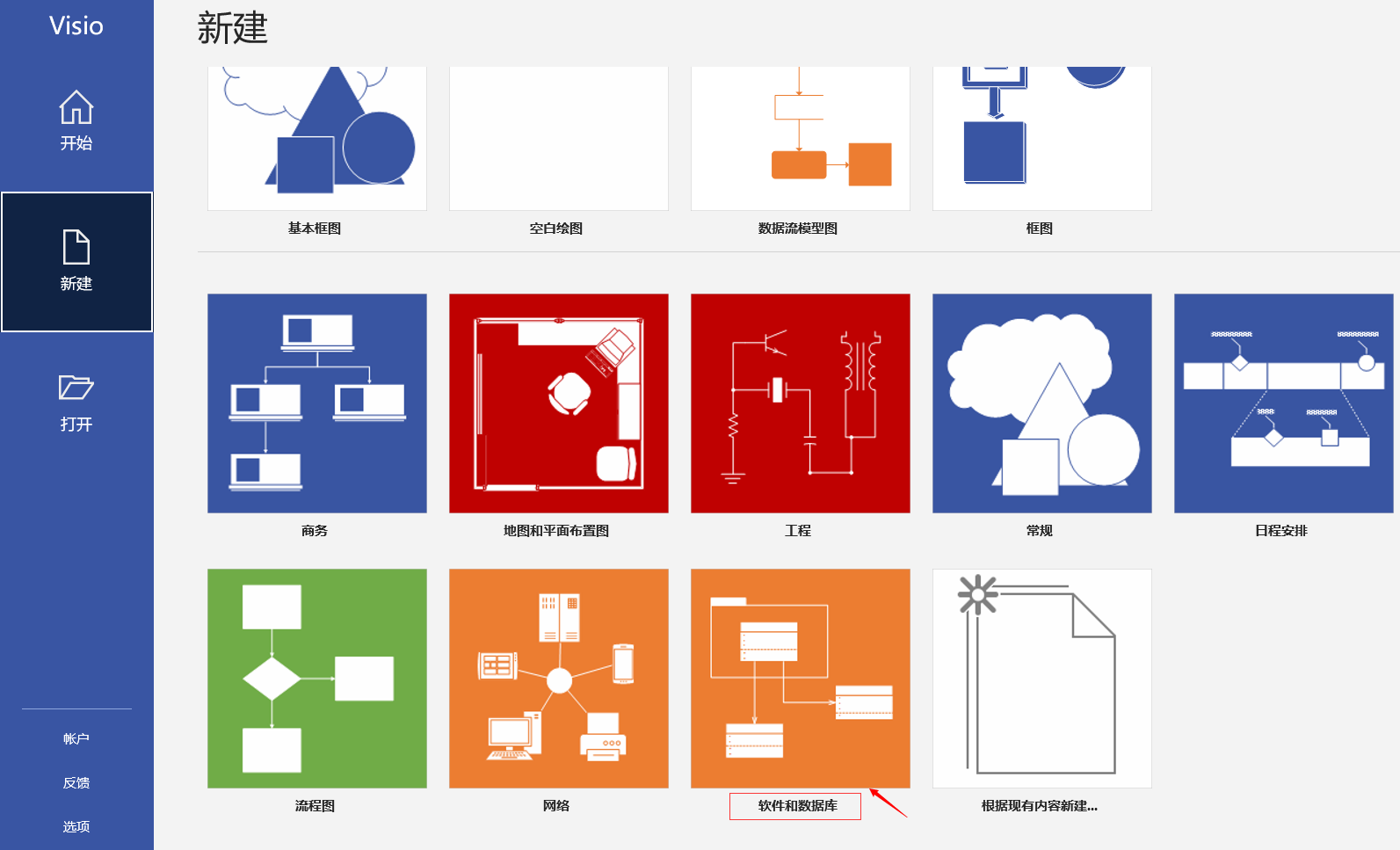

        1.点开visio ，选择“新建”，选择“软件和数据库”

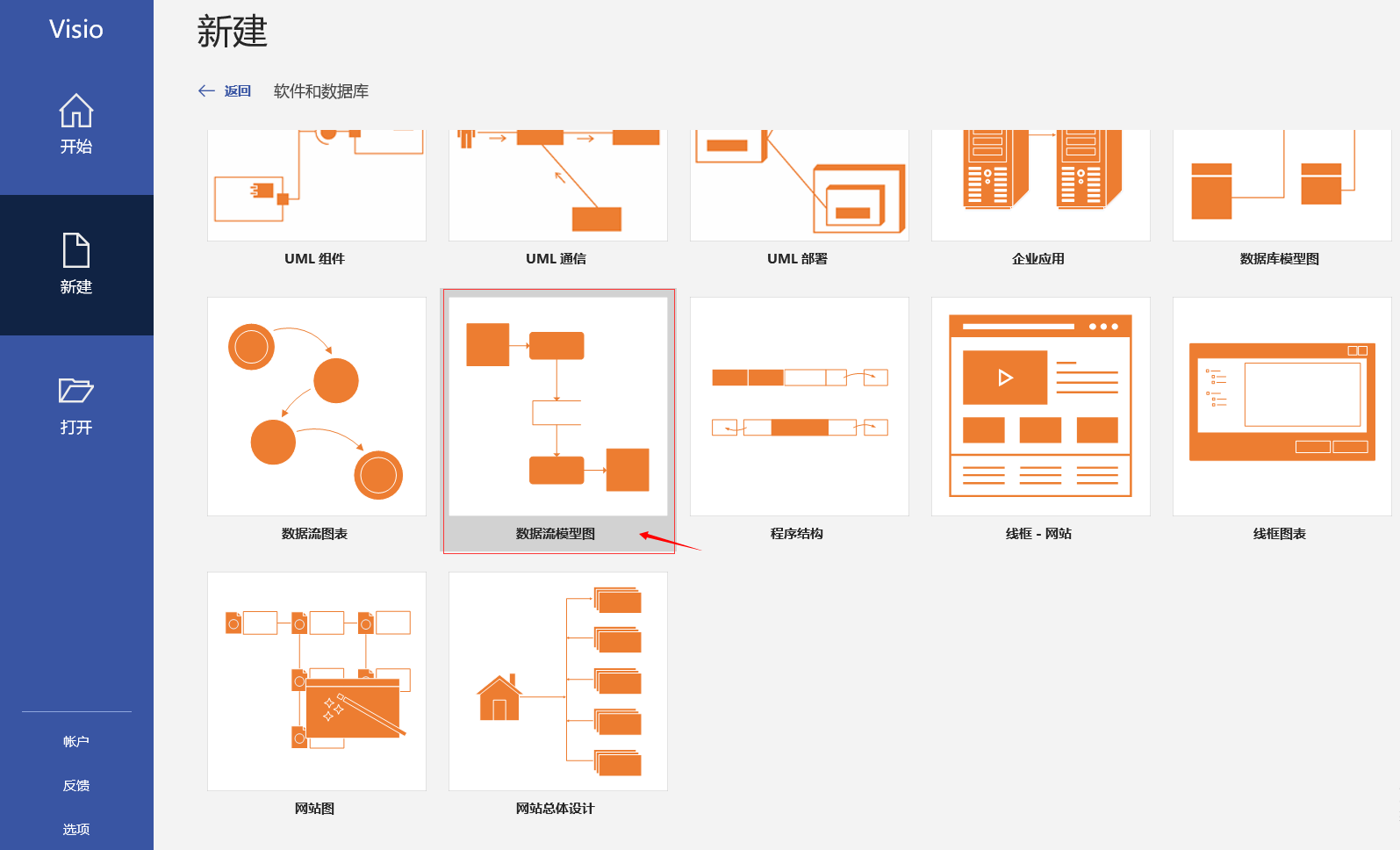

        2.完成第一步之后，点击“数据流模型图”。

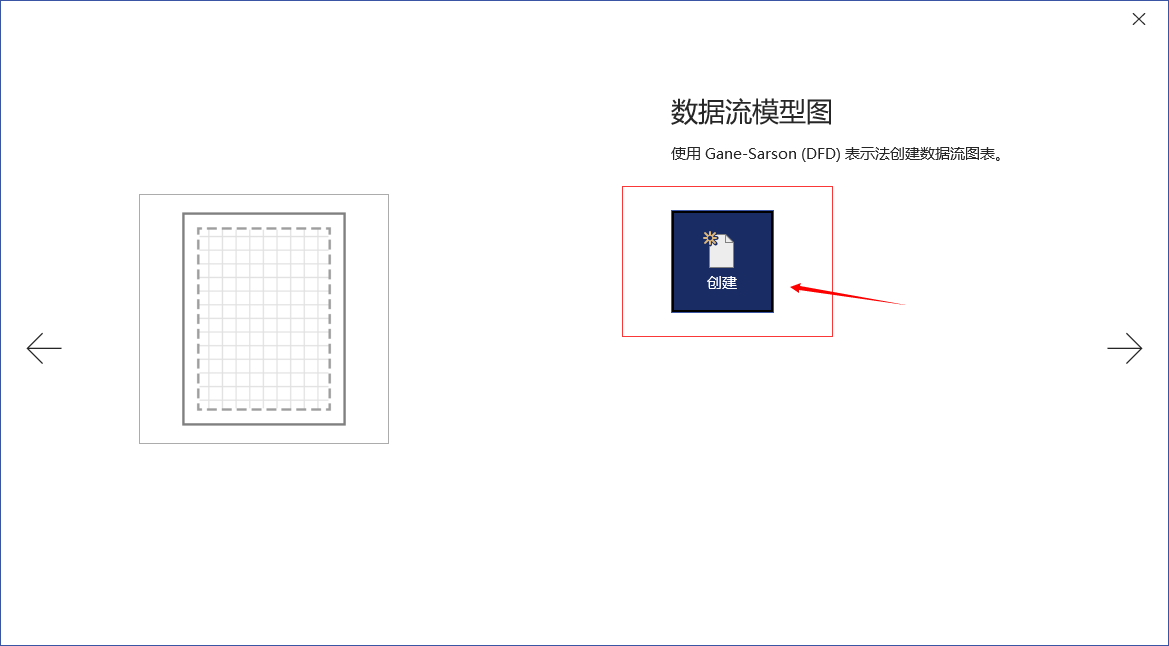

        3.点击创建

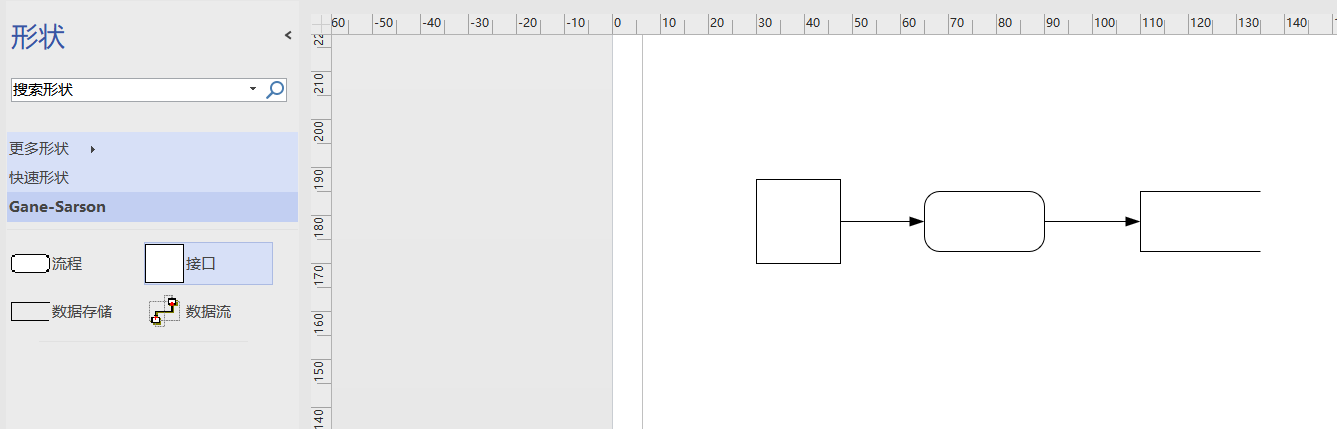

        4.就可以发现，进入了数据流图绘制面板。

其次，可以拖动左边的四个组成元素到右边。如下图。

另外， 发现有时数据流没有箭头，则可以通过以下方法，绘制带有箭头的数据流。

        (1)点击选择连接线

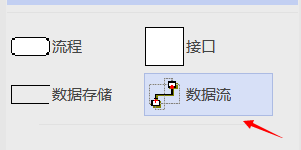

        (2)点击选择数据流

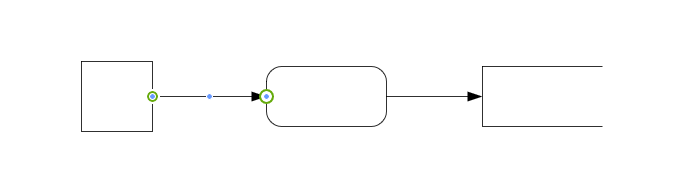

上述两个都选择就可以任意绘制带有箭头的数据流了

如果想要控制连线的箭头方向

        (1)选中连线

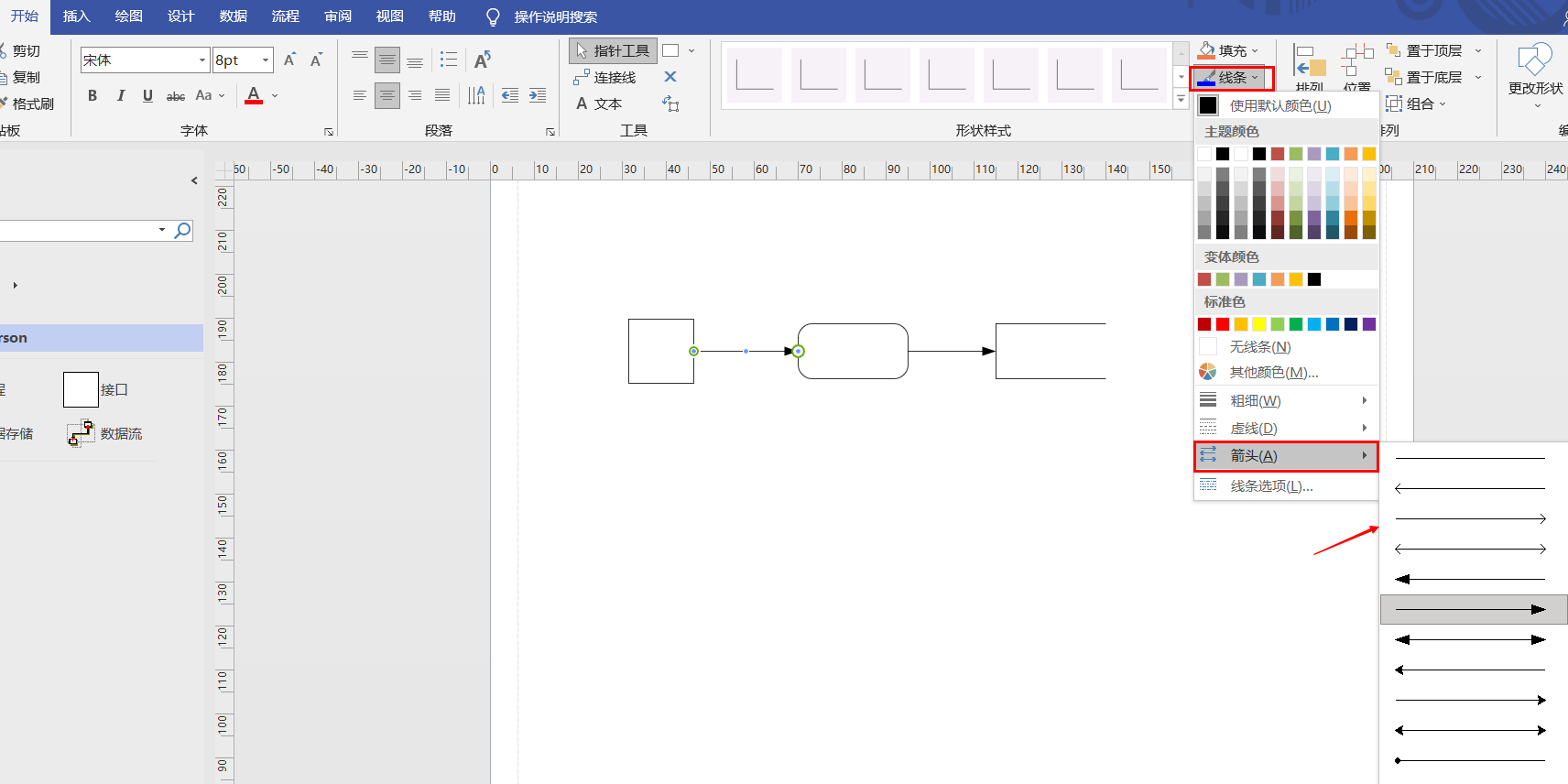

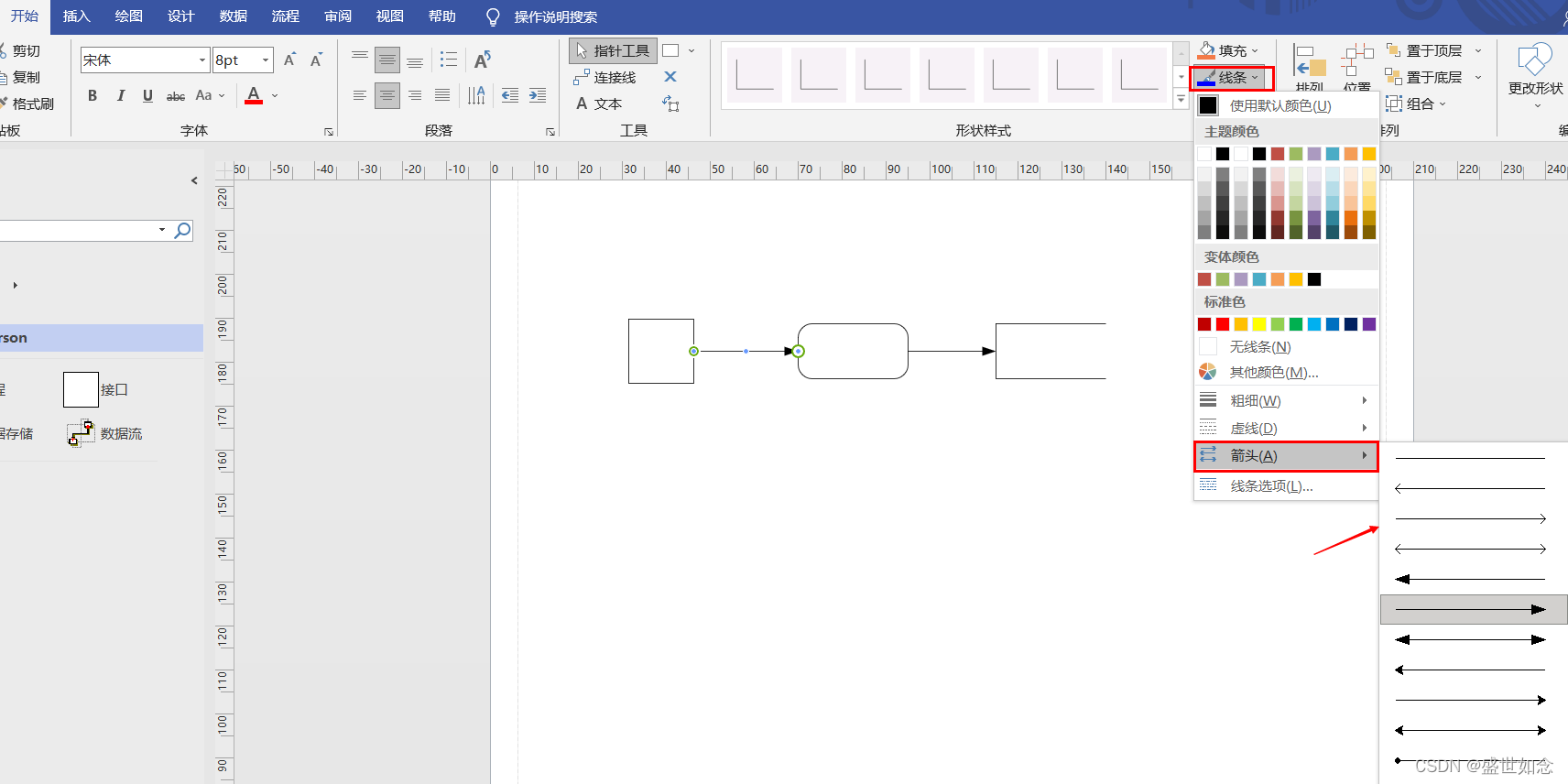

        （2）工具栏->开始->线条->箭头

                 在线条选项内也可以选择数据流的颜色样式等。
