无线路灯控制系统

本设计是基于单片机的无线路灯控制系统，主要实现以下功能：

主机

• DS1302计时，可通过按键调节时间
• 显示两个从机温度、光照度数据
• 可设置从机LED灯模式（自动、手动、定时）
• 在手动模式下可单独设置LED灯，也可以一起控制LED灯亮度

从机

• 可通过拨码开关设置从机号
• 可测量声音、温度以及光照度
• 自动模式下根据光照以及声音控制LED灯亮1分钟，其他两个模式主机觉得亮度
• LED灯可设置亮度

标签：51单片机、ZigBee、无线、LED灯

题目扩展：无线智能路灯、小区路灯系统

无线路灯控制系统-实物设计 - 电子校园 编号： HJJ-51-2021-018-SW 仿真链接： 无线路灯控制系统-仿真设计 软件安装： Prot...https://www.mcude.com/mcudesign/182/

更多设计可以在特纳斯电子校园网下载

电子校园 - 特纳斯电子专注于单片机毕业设计参考、单片机课程设计参考、毕业答辩PPT模板、单片机设计与开发的电子校园设计网站特纳斯电子专注于单片机、电子嵌入式、物联网设计，打造入门开发者学习开发新天地，毕业设计代做、单片机课程设计代做、单片机设计与开发的电子校园设计网站https://www.mcude.com/

效果图：

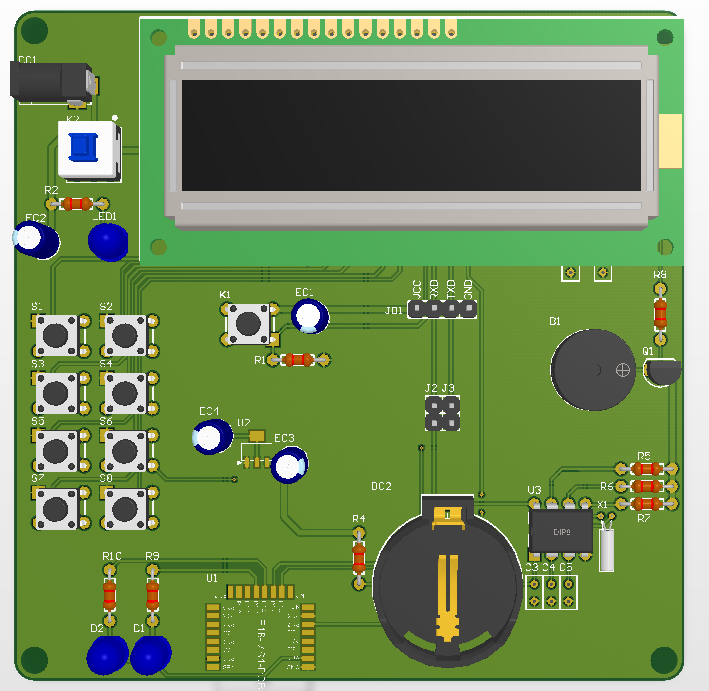

主机

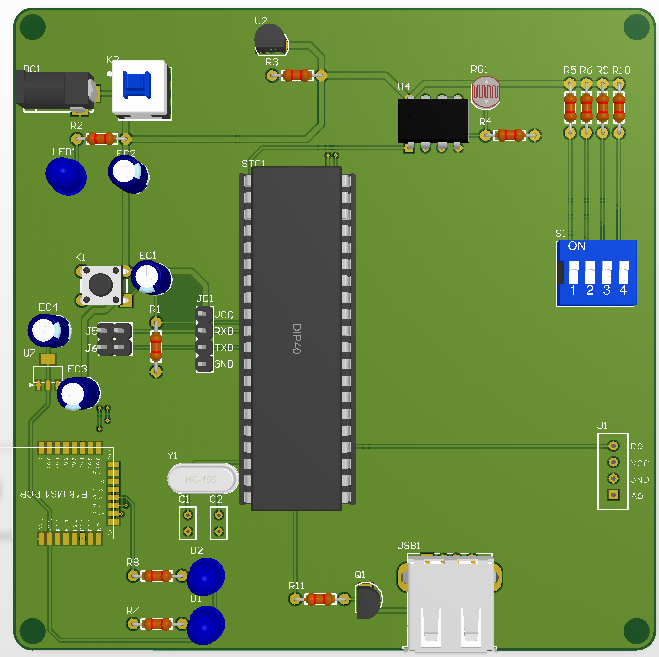

从机

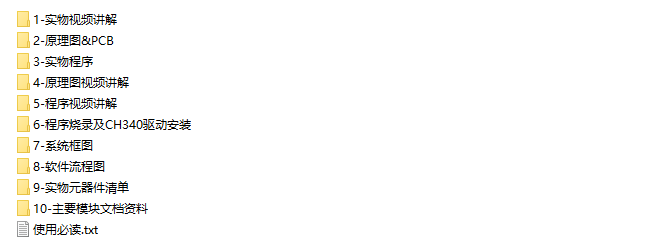

总体资料：

原理图：

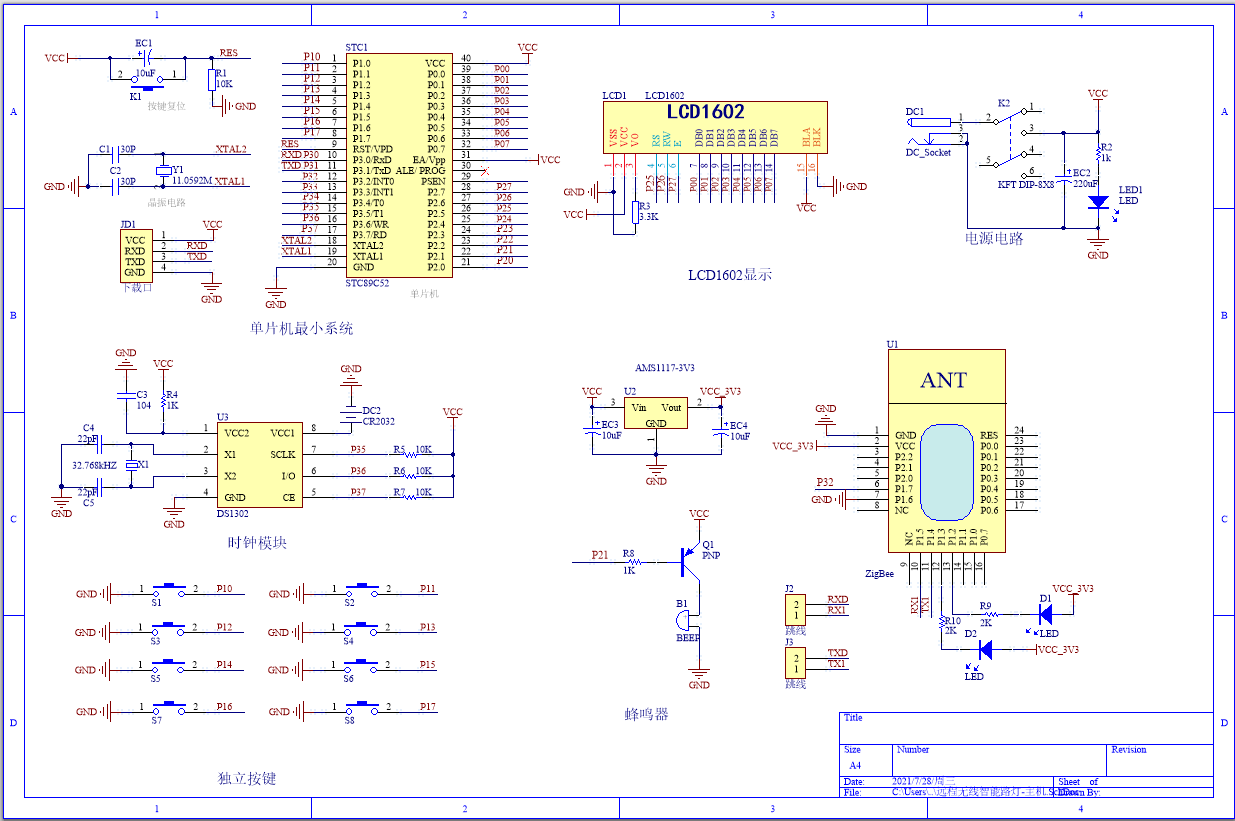

主机

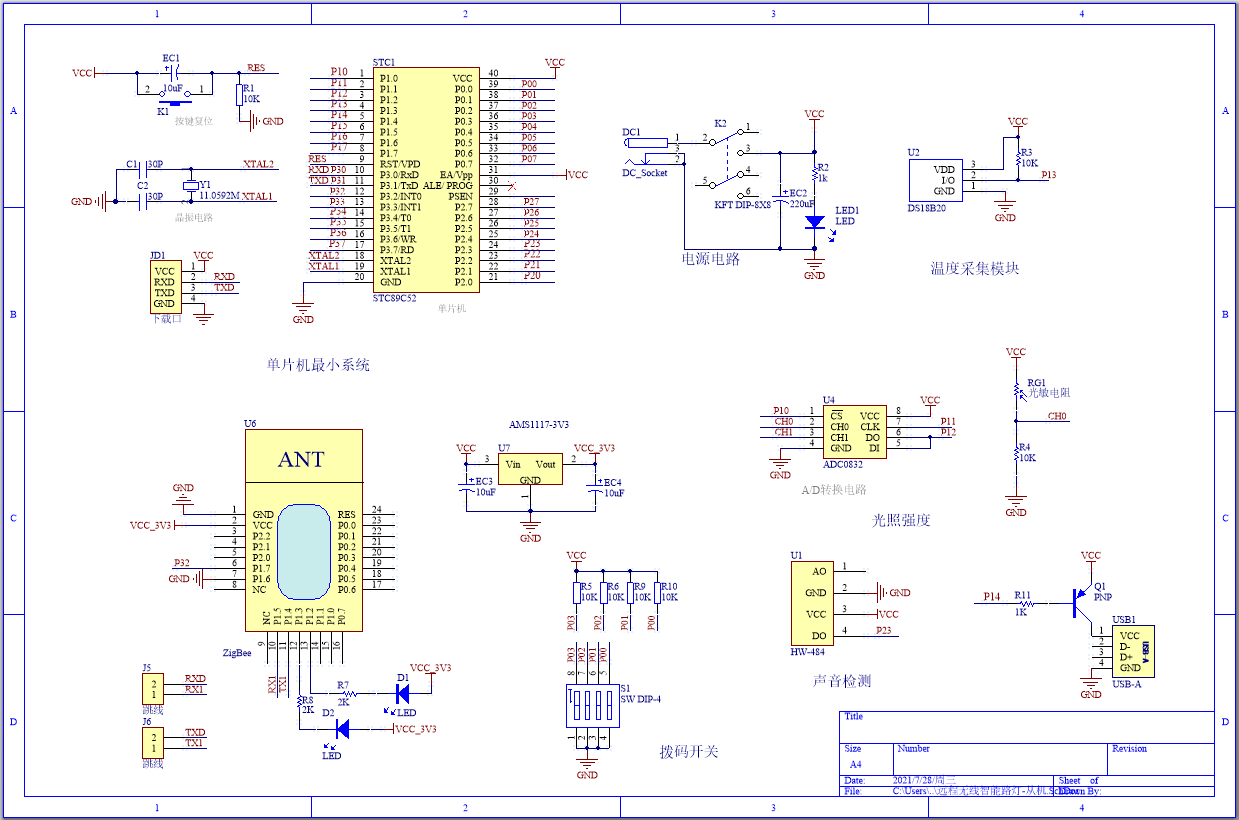

从机

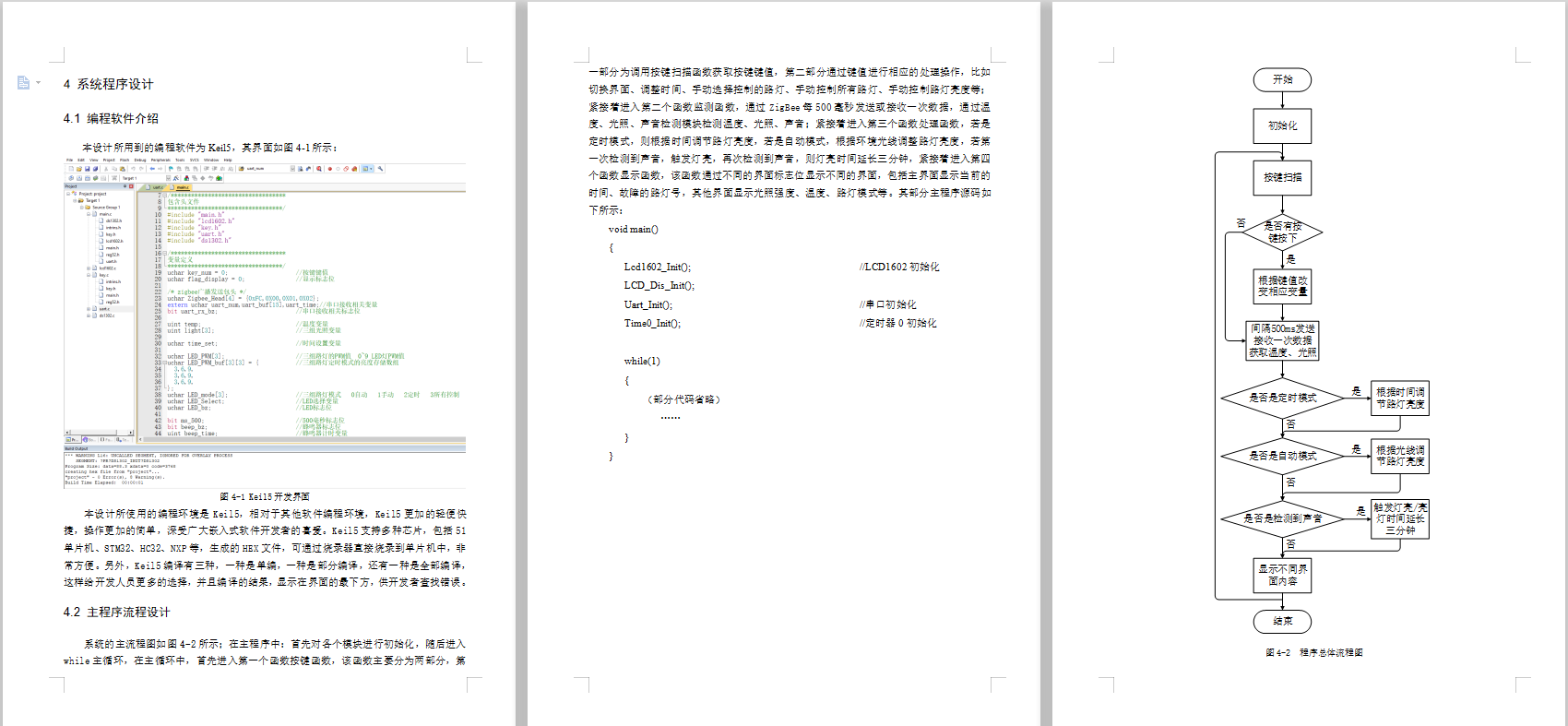

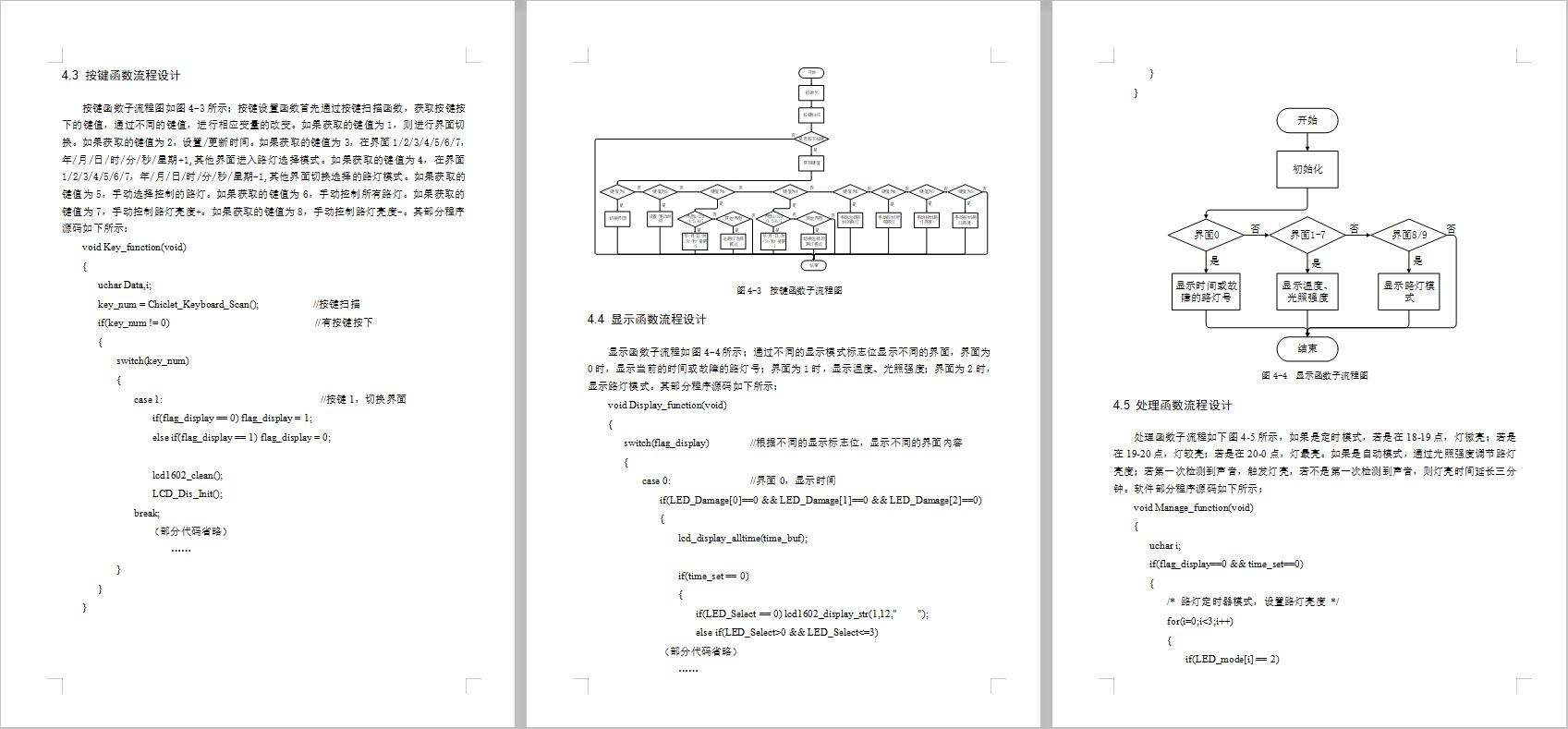

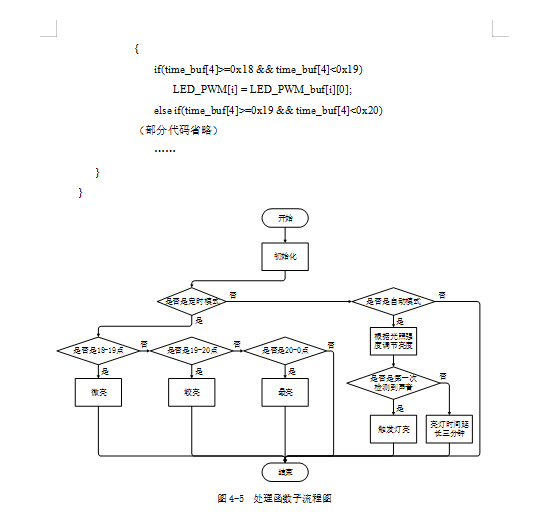

软件设计流程：

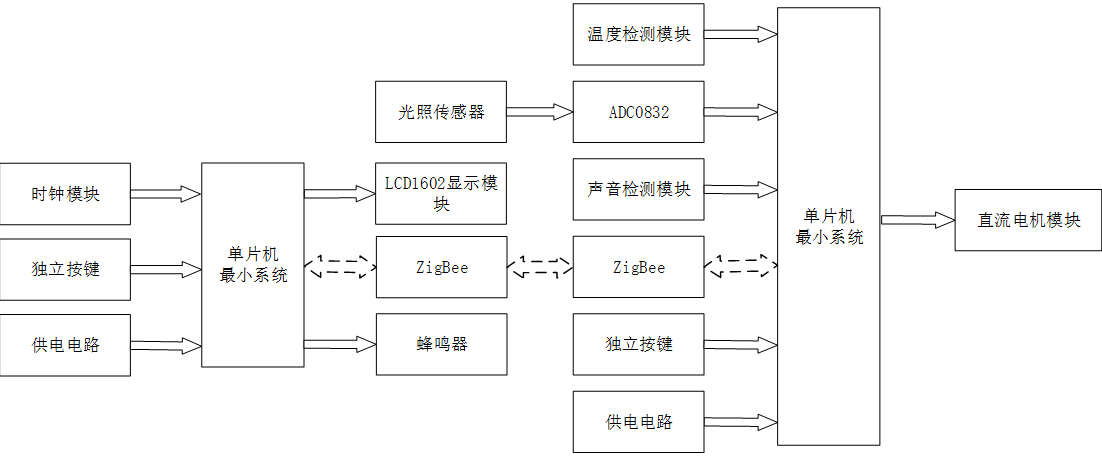

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的远程无线智能路灯控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机输入由三部分组成，第一部分是DS1302时钟检测模块，通过该模块可检测当前的时间；第二部分是独立按键，通过八个独立按键切换界面、调整时间、手动选择控制的路灯、手动控制所有路灯、手动控制路灯亮度等；第三部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前的时间、故障的路灯号、光照强度、温度、路灯模式等；第二部分是ZigBee模块，通过该模块与从机进行数据的发送和接收；第三部分是蜂鸣器，当路灯故障时，蜂鸣器报警。

从机输入由六部分组成，第一部分是DS18B20温度检测模块，通过该模块可检测当前的温度值；第二部分是光照传感器和ADC0832组成的光照检测模块，通过该模块可检测当前的光照强度；第三部分是声音检测模块，通过该模块检测是否有声音；第四部分是ZigBee模块，通过该模块与主机进行数据的发送和接收；第五部分是独立按键，通过三个独立按键告诉主机控制的路灯号；第六部分是供电电路，给整个系统进行供电。输出由MX1508直流电机驱动模块组成，用于调整路灯的亮度。
