思科交换机实现管理口访问设置+远程登录(一)

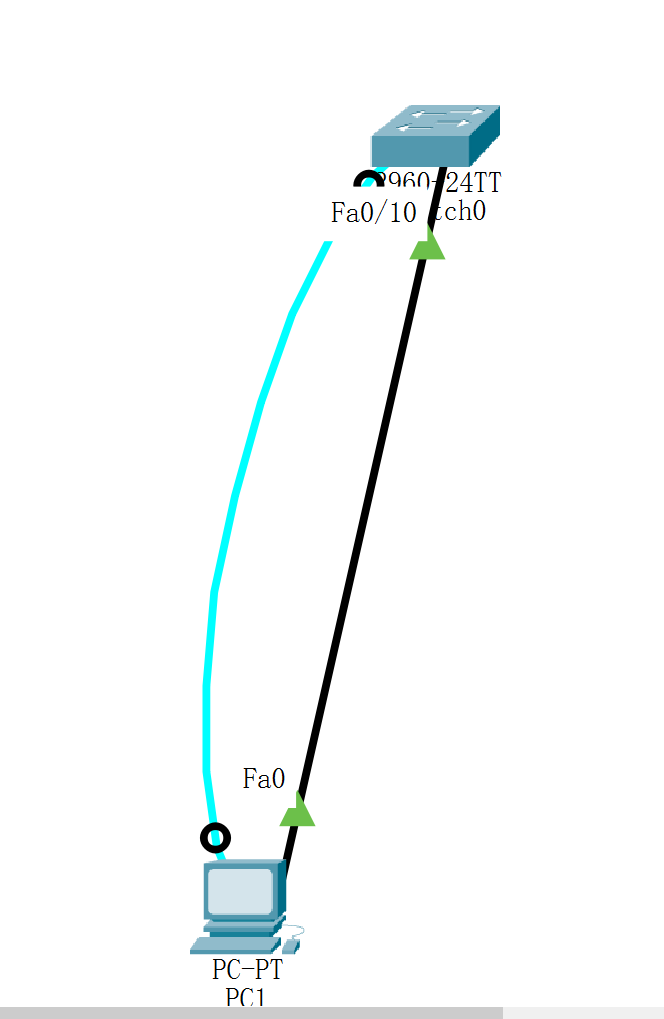

拓扑图

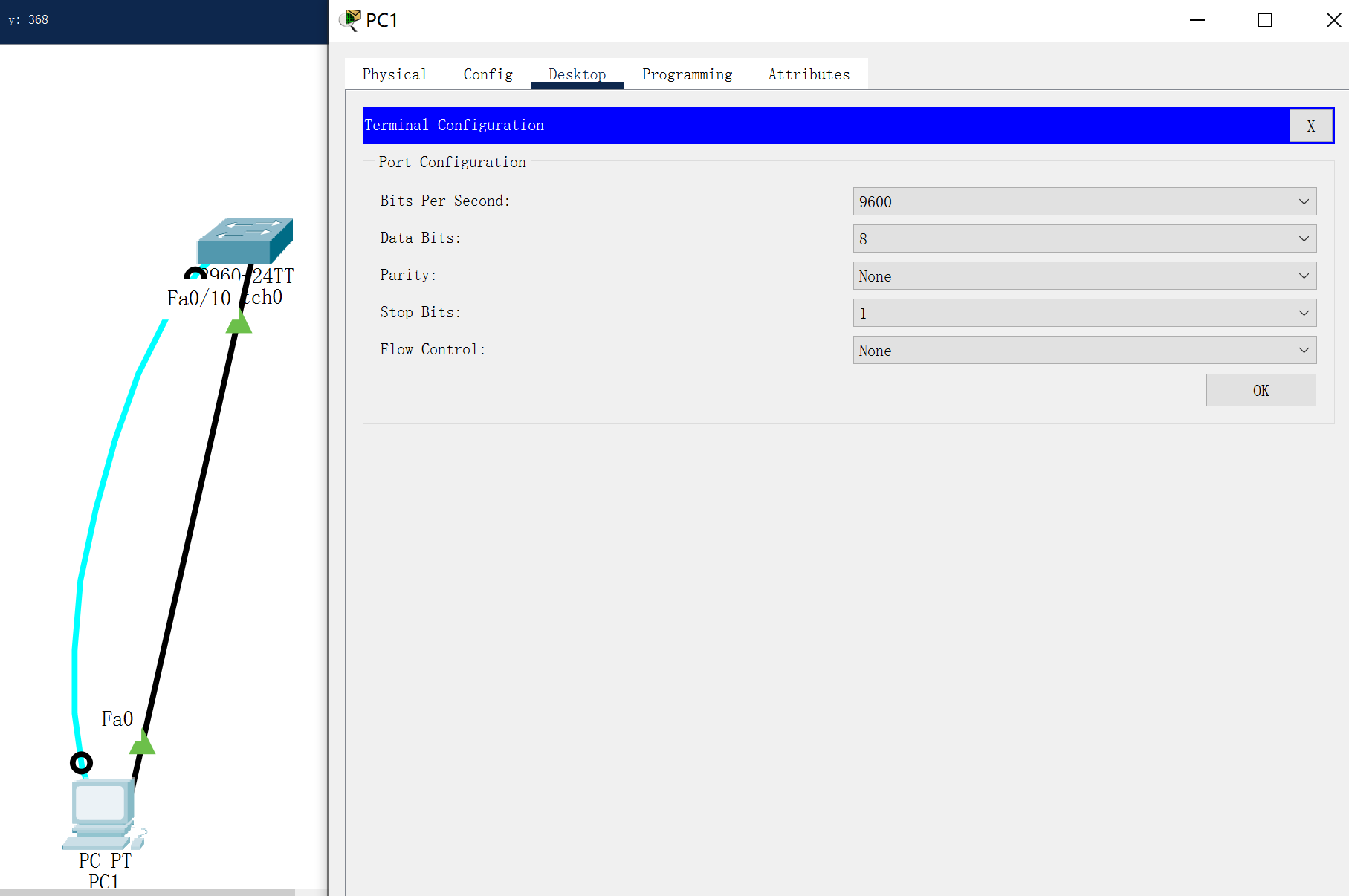

打开pc登录终端

交换机基本配置

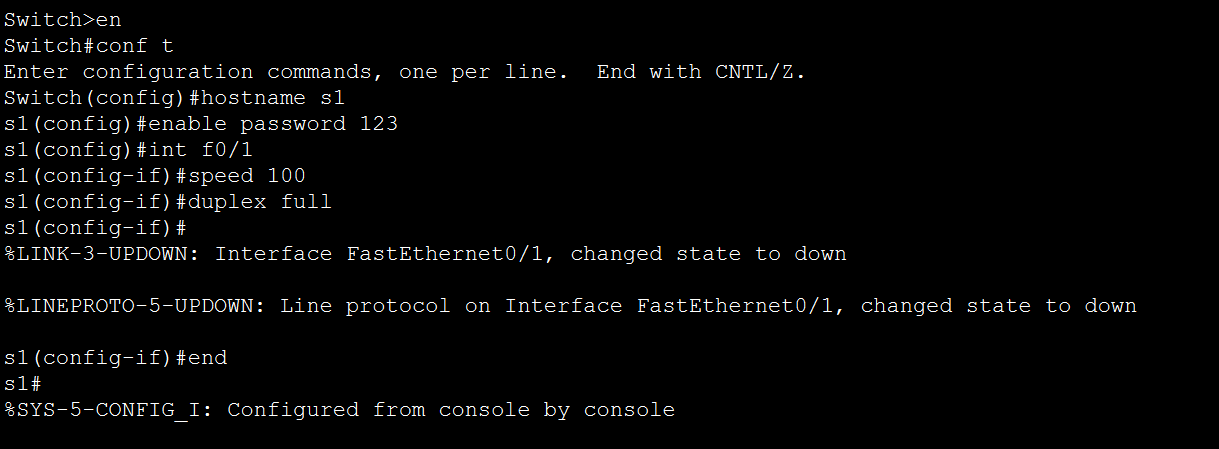

 1、修改名字、设置管理员密码、端口配置

远程访问设置

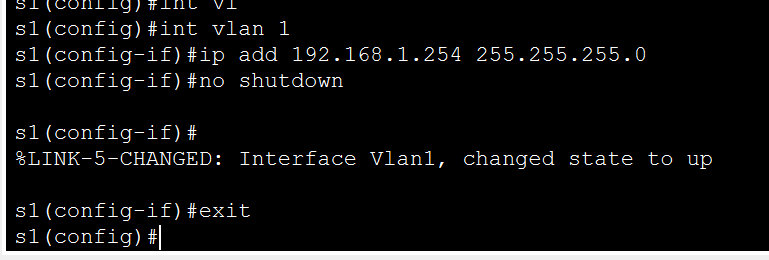

1、配置交换机的管理IP

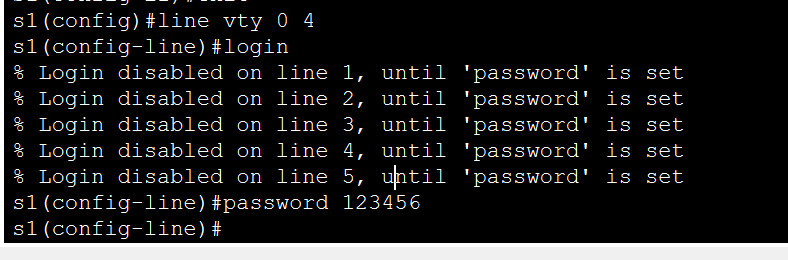

2、配置远程允许权限和远程登录密码

        0 4表示允许有5个线程同时可以访问交换机，一般不超过16个。

查看配置

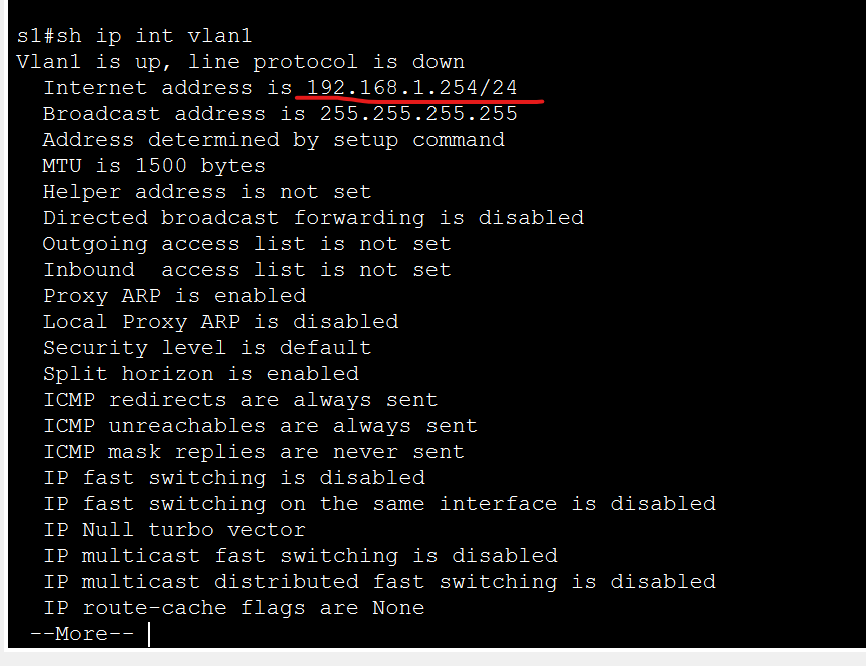

1、查看ip管理接口配置情况

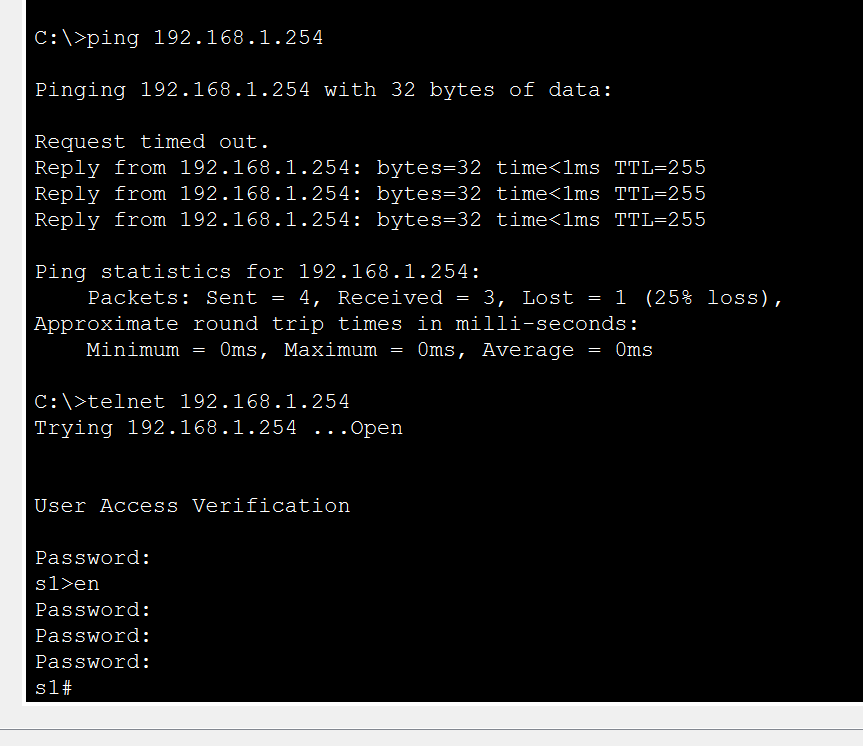

pc1通过telnet登录交换机

 详细配置

//修改交换机名称
Switch>en  //进入特权模式
Switch#conf t #进入全局模式
Switch(config)#hostname s1 #设置交换机名

//设置管理员密码，没有管理员密码不允许远程
s1(config)#enable password 123  #设置特权非加密口令

//配置端口速度和端口模式
s1(config)#int f0/1  #进入f0/1端口
s1(config-if)#speed 100 #配置端口速率为100M
s1(config-if)#duplex full  #配置端口工作模式为全双工

#配置交换机的管理ip，默认情况下所有端口都属于vlan1
s1(config)#int vlan 1 #进入虚拟端口vlan 1配置模式
s1(config-if)#ip add 192.168.1.254 255.255.255.0  //设置交换机的管理 ip
s1(config-if)#no shutdown //开启端口vlan 1（该端口默认关闭)

//配置远程允许权限和远程登录密码
s1(config)#line vty 0 4
s1(config-line)#login
s1(config-line)#password 123456
