思科实验ACL

实验目的：

理解ACL(访问控制列表)的使用

掌握如何配置ACL(访问控制列表)

要求：

实现全网互通，采用OSPF协议，然后使用ACL要求学生机可以访问web但是不能访问ftp，老师机都能访问

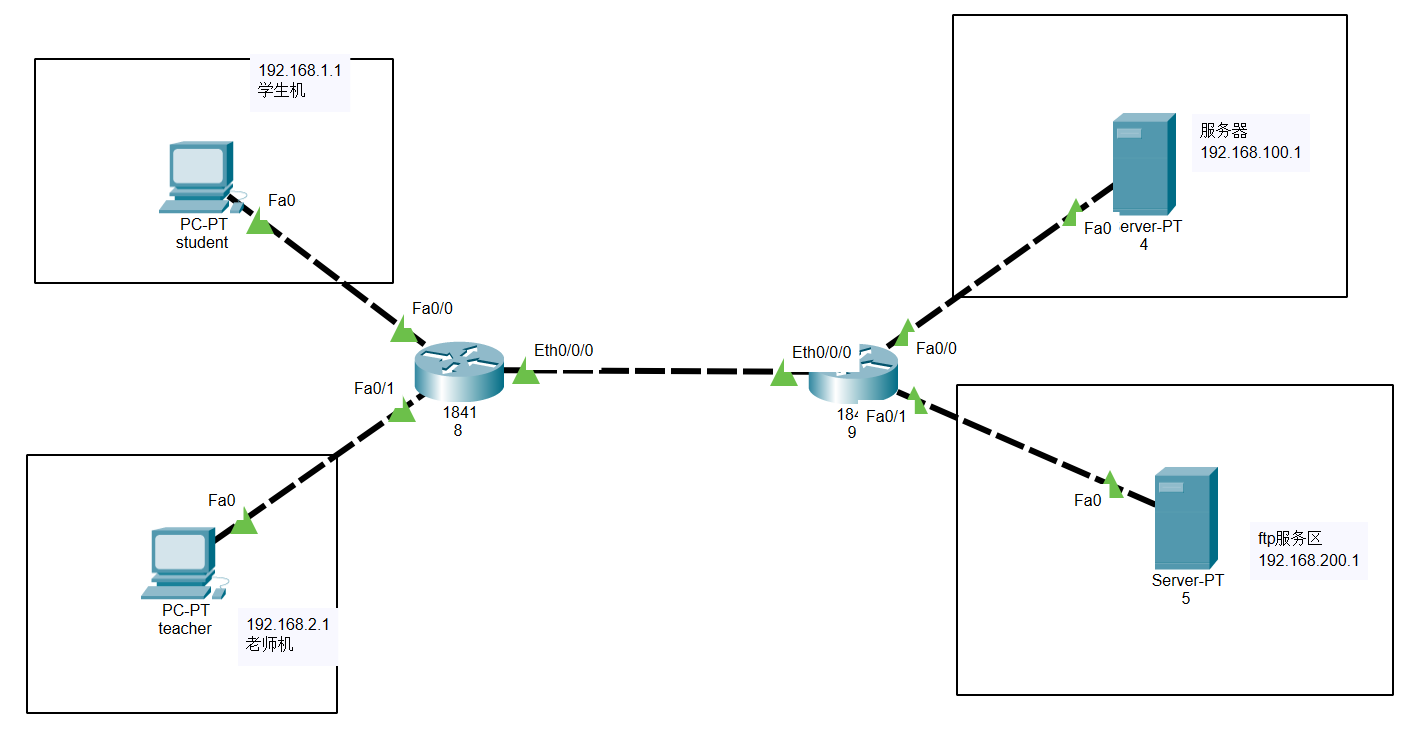

实验拓扑

配置命令

1841-8:

接口配置：
interface FastEthernet0/0

ip address 192.168.1.254 255.255.255.0

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.2.254 255.255.255.0

duplex auto

speed auto

!

interface Ethernet0/0/0

ip address 192.168.3.1 255.255.255.0

duplex auto

speed auto

1841-9：

interface FastEthernet0/0

ip address 192.168.100.254 255.255.255.0

ip access-group 1 out

duplex auto

speed auto

!

interface FastEthernet0/1

ip address 192.168.200.254 255.255.255.0

duplex auto

speed auto

!

interface Ethernet0/0/0

ip address 192.168.3.2 255.255.255.0

duplex auto

speed auto

配置OSPF：

1841-8：

router ospf 1

log-adjacency-changes

network 192.168.1.0 0.0.0.255 area 0

network 192.168.2.0 0.0.0.255 area 0

network 192.168.3.0 0.0.0.255 area 0

1841-9：

router ospf 1

log-adjacency-changes

network 192.168.200.0 0.0.0.255 area 0

network 192.168.100.0 0.0.0.255 area 0

network 192.168.3.0 0.0.0.255 area 0

配置完成后，查看路由表：

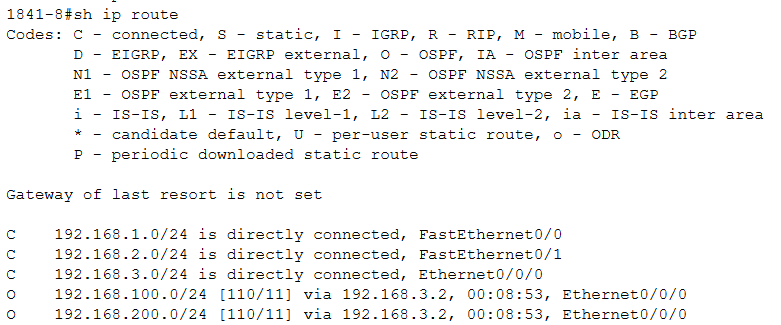

1841-8：

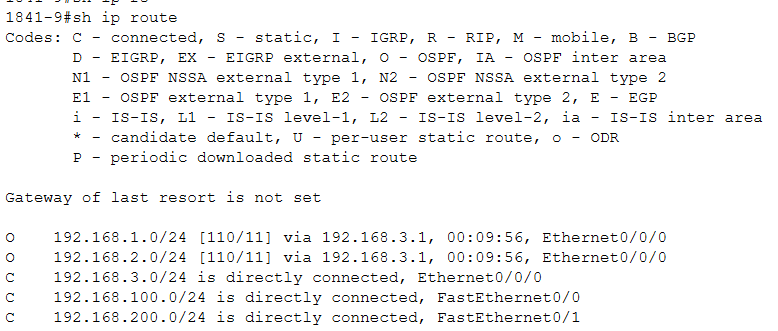

1841-9：

Ping一下

可以ping通，我们开始配置ACL

实现要求学生机不能访问ftp，可以访问web

在1841-9上配置ACL：

access-list 1 deny 192.168.1.0 0.0.0.255

access-list 1 permit 192.168.2.0 0.0.0.255

配置完成：

我们看一下效果：

实现了要求学生机可以访问web但是不能访问ftp；

实验结束；
