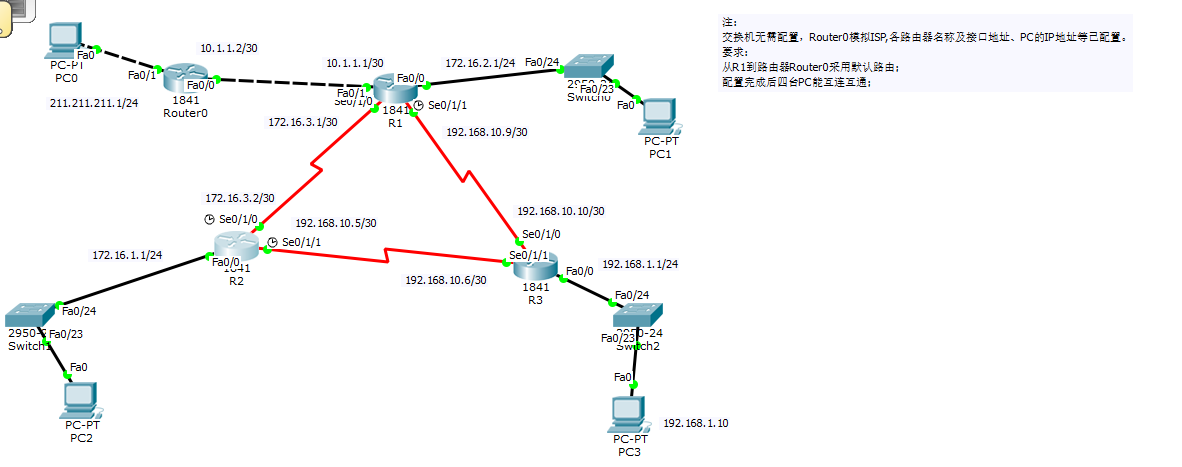

以R2为实例
静态路由：ip route 目的网段 目的掩码 下一跳地址
ip route 172.16.2.0 255.255.255.0 172.16.3.1
ip route 192.168.1.0 255.255.255.0 192.158.10.6
rip路由：network 接口网段
route rip
version 2
no auto-summary
network 172.16.3.0
network 192.168.10.4
ospf路由：network 接口网段 反掩码 area 区域号
route ospf 1
network 172.16.3.0 0.0.0.3 area 0
network 192.168.10.4 0.0.0.3 area 0
以R0为例
默认路由：ip route 0.0.0.0 0.0.0.0 下一跳地址
ip route 0.0.0.0 0.0.0.0 10.0.0.1

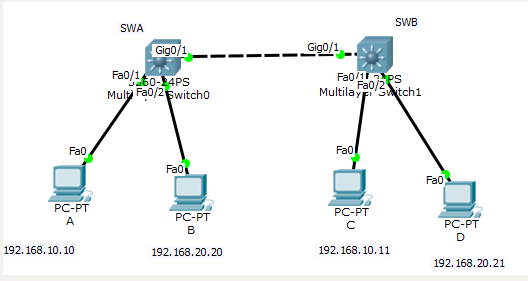

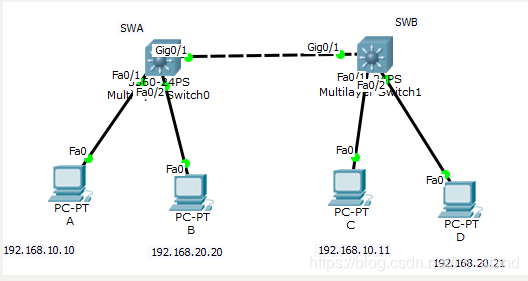

以SWA为例
查看端口配置信息：show running-config
查看指定端口配置信息：show running-config interfaces 端口号
查看端口状态：show interfaces
配置VLAN，加入端口：
VLAN 10 //创建VLAN
VLAN 20
exit
int f0/1
switch mode access //端口模式改为access模式
switch access vlan 10 //将f0/1端口加入VLAN10
exit
int f0/2
switch mode access
switch access vlan 20
配置VLAN接口，开启SWA的 路由功能：
int VLAN 10
ip add 192.168.10.1 255.255.255.0
no shut
int vlan 20
ip add 192.168.20.1 255.255.255.0
exit
ip routing //开启路由功能
SWA配置trunk：
int g0/1
switch trunk encapsulation dot1q //二层端口封装802.1q协议（dot1q），也就是trunk链路的中继协议。
switch mode trunk //三层交换机接口配置命令用来将二层端口配置成trunk端口

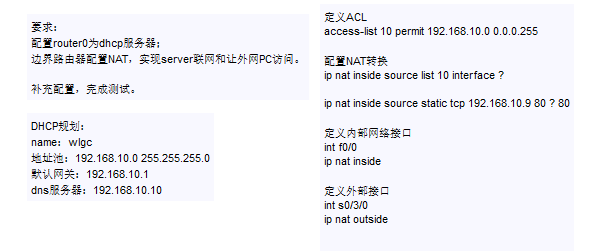

设置dhcp服务器：
service dhcp //开启dhcp服务
ip dhcp pool wlgc //定义地址池
network 192.168.10.0 255.255.255.0 //dhcp服务器宣告可分配的网络
default-router 192.168.10.1 //默认网关，这个地址要和相应网络所连接的路由器的以太网地址相同
dns-server 192.168.10.10 //设置地址池中dhcp使用的dns服务器地址
ip dhcp excluded-address 192.168.10.1 //表示某一地址不由dhcp分配
此外：dhcp配置ip地址的租约有效期：lease 天 时 分
ACL配置
标准ACL
创建ACL命令：
Router(config)# access-list access-list-number {permit | deny} source [source-wildcard] access-list-number：访问控制列表表号，对于标准ACL来说，该表号是1-99中的一个数字 permit|deny：如果满足测试条件，则允许/拒绝该通信流量 source：数据包的源地址，可以是主机地址，也可以是网络地址。 source-wildcard：通配符掩码，也叫做反码。在用二进制0和1表示时，如果某位为1，表明这一位不需要进行匹配操作，如果为0，则表明这一位需要严格匹配eg.
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 //许来自网络192.168.1.0/24的流量通过将ACL引用于接口：
Router(config-if)# ip access-group access-list-number {in| out}扩展ACL
创建ACL命令：
Router(config)# access-list access-list-number {permit|deny} protocol {source source-wildcard destination destination-wildcard} [operator operan] accessi-list-number：ACL表号，对于扩展ACL来说，是100-199的一个数字 protocol：用来指定协议，如IP、TCP、UDP、ICMP等 source、destination：源、目的，分别用来标识源地址、目的地址 source-wildcard、destination-wildcard：反码、目的反码 operator operan：lt(小于)、gt(大于)、eq(等于)、neq(不等于)一个端口eg.允许网络192.168.1.0/24访问网络192.168.2.0/24的IP流量通过，而拒绝其它任何流量
Router(config)# access-list 101 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 Router(config)# access-list 1.0 deny ip any any命名ACL
创建命名ACL的命令：
Router(config)# ip access-list {standard|extended} access-list-name standard|extended：决定是标准命名ACL、扩展命名ACL access-list-name：有字母、数字组成的字符串(1)如果是标准命名ACL，命令语法如下：
Router(config-std-nacl)# [Sequence-Number] {permit|deny} source [source-wildcard](2)如果是扩展命名ACL，命令语法如下：
Router(config-ext-nacl)# [Sequence-Number] {permit|deny} source [source-wildcard destination destination-wildcard] [operator operan] Sequence-Number：可选参数，表明配置的ACL语句在ACL中的位置，默认第一条为10，第二条20…**eg：**允许来自主机192.168.1.1/24的流量通过，而拒绝其它流量，使用标准命名ACL
Router(config)# ip access-list standard yangshufan Router(config-std-nacl)# permit host 192.168.1.1 //默认ACL语句序列号为10 Router(config-std-nacl)# deny any //默认ACL语句序列号为20

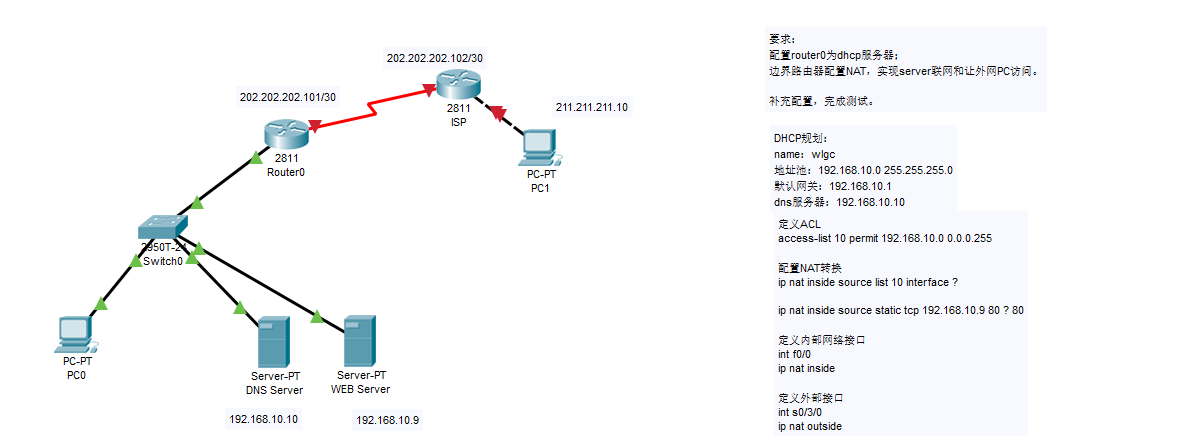

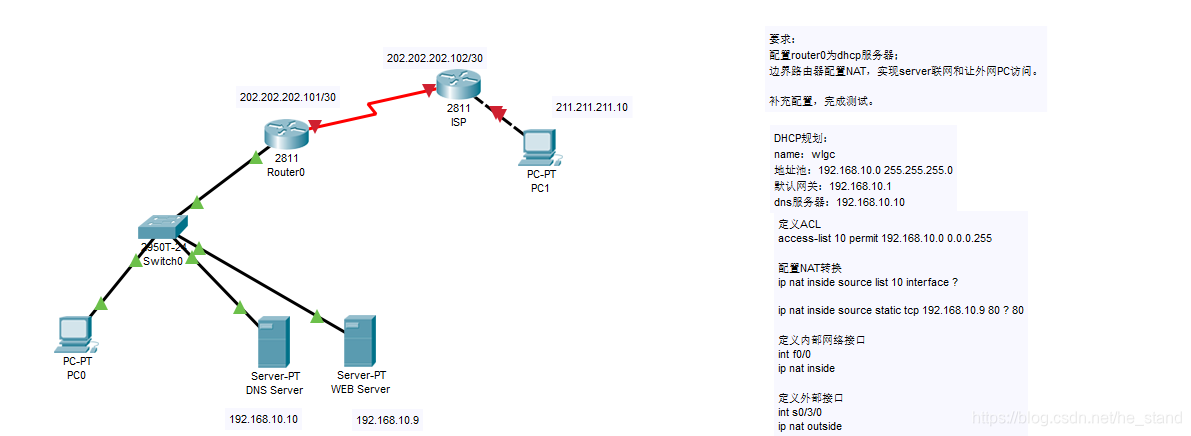

NAT配置：
静态NAT
格式命令：
① ip nat inside source static local-address global-address [permit-inside] ② ip nat inside source static 协议 local-address local-port global-address global-port [permit-inside]local-address：内部本地地址。是主机在网络内部的IP地址，一般是未注册的私有地址。
global-address：内部全局地址。是内部主机在外部网络表现出的地址，一般是注册的合法地址。
local-port：本地地址的服务器端口号
global-port：全局地址的服务器端口号
permit-inside：允许内部用户使用全局地址访问本地主机
eg：
R0： int f0/0 ip nat inside //指定内部接口 int s0/3/0 ip nat outside //指定外部接口 /*配置静态NAT使192.168.10.9访问外网转换为202.202.202.103这个公网地址*/ ip nat inside source static 192.168.10.9 202.202.202.103动态NAT
步骤：创建地址池→定义访问控制列表→关联地址池和控制列表
创建地址池：ip nat pool 地址池名 开始IP地址 结束ip地址 netmask 掩码
访问控制列表：access-list 列表序号 permit{deny} 允许/拒绝访问的ip地址段 反掩码
关联地址池和控制列表：ip nat inside source list 列表序号 { pool 地址池名 | interface 端口号}
ps:端口号：指定用该接口的IP地址作为内部全局地址
eg1：
int f0/0 ip nat inside //指定内部接口 int s0/3/0 ip nat outside //指定外部接口 access-list 10 permit 192.168.10.0 0.0.0.255 /*端口映射*/ ip nat inside source list 10 interface s0/3/0 /*利用静态nat*/ ip nat inside source static tcp 192.168.10.9 80 202.202.202.102 80eg2：
R0： int f0/0 ip nat inside //指定内部接口 int s0/3/0 ip nat outside //指定外部接口 /*创建一个以200.200.200.200.1开始到200.200.200.10结束的地址池*/ ip nat pool abc 200.200.200.1 200.200.200.10 netmask 255.255.255.240 /*定义访问列表*/ access-list 10 permit 192.168.10.0 0.0.0.255 /*将列表10与地址池关联起来，允许列表10的用户去地址池里面拿地址*/ ip nat inside source list 10 pool abc /*此外还需在isp还需做一条回程路由*/ ip route 200.200.200.0 255.255.255.240 202.202.202.101PAT
格式：ip nat inside source list 访问列表号 interface 端口号
