一、实验内容

掌握电路原理图绘制。安装Altium Designer 18，学习使用Altium
Designer绘制一个stm32最小系统的电路原理图，并在此基础上完成STM32+SD卡 的系统原理图设计。

二、Altium Designer18的安装

三、绘制 stm32 最小系统的电路原理图

1）绘制前准备

Ⅰ、新建工程
点击文件——>新的…（N）———>项目（J）———>PCB工程;

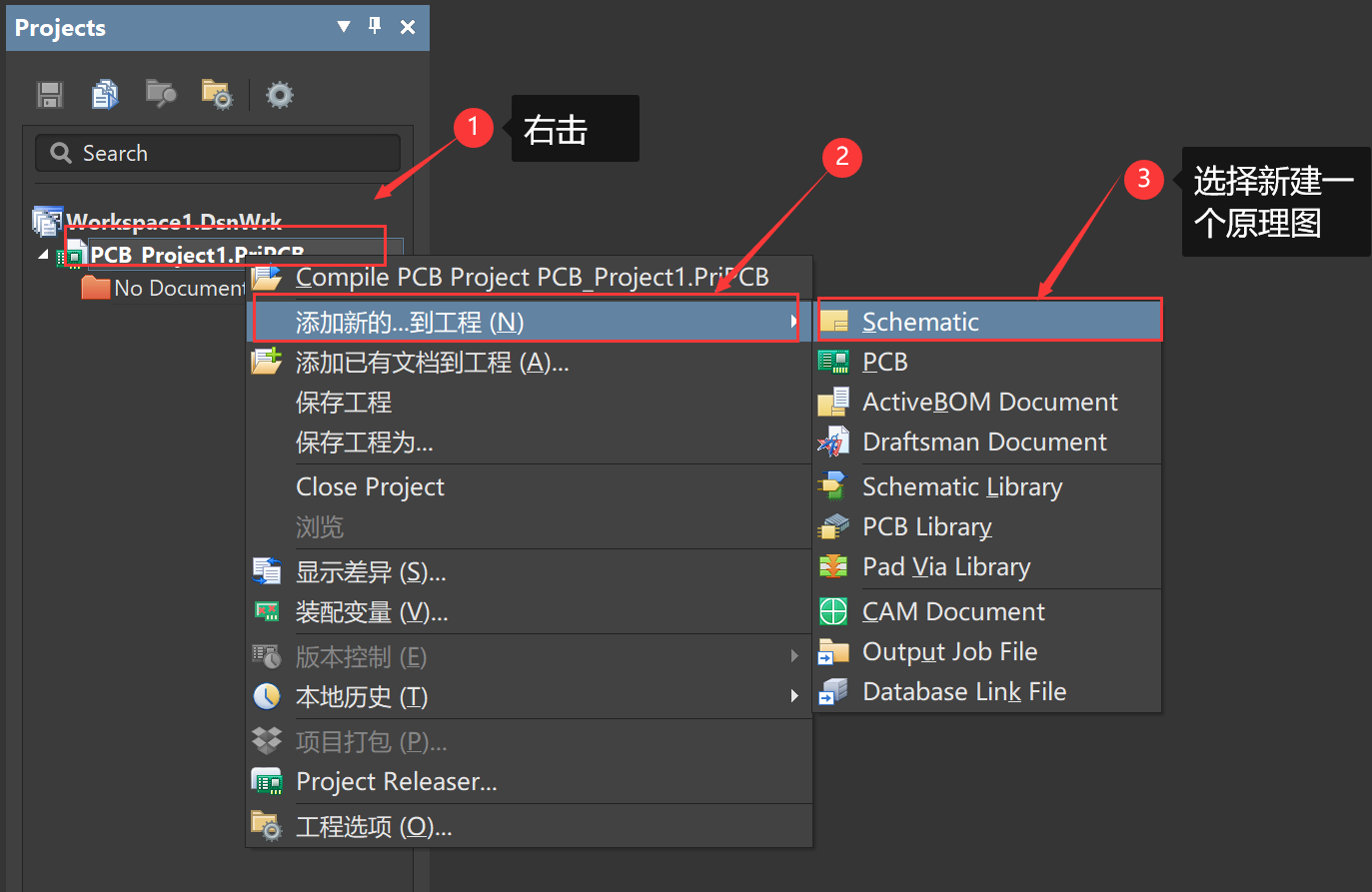

右击“PCB Project…”选择“添加新的…到工程”，然后再选择“Schematic”即可创建一个原理图；

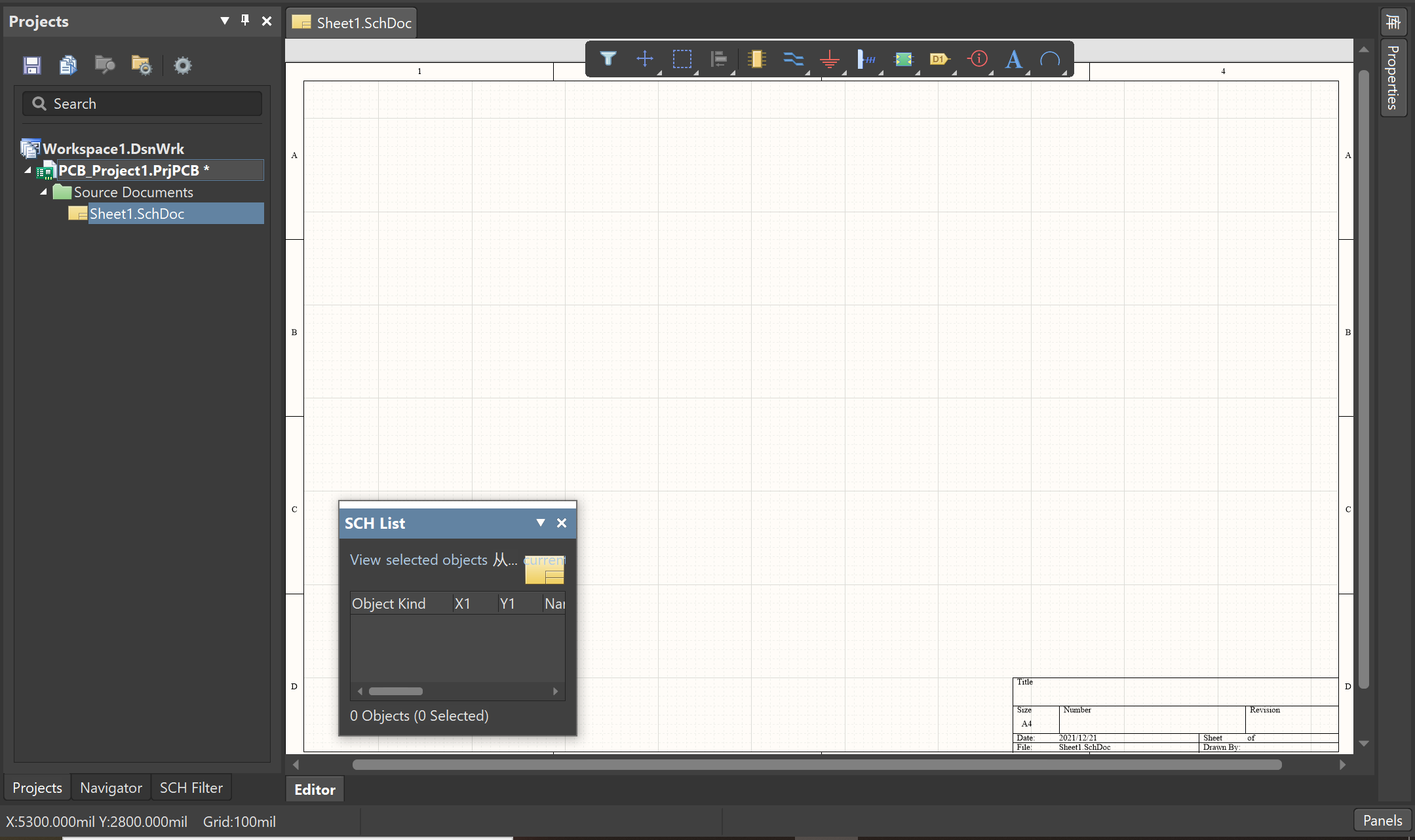

加载出来后如下图所示：

Ⅱ、添加元件库
这里使用的是别人已经添加好的元件库，我们只需要将其压缩包下载下来解压缩即可；链接如下：

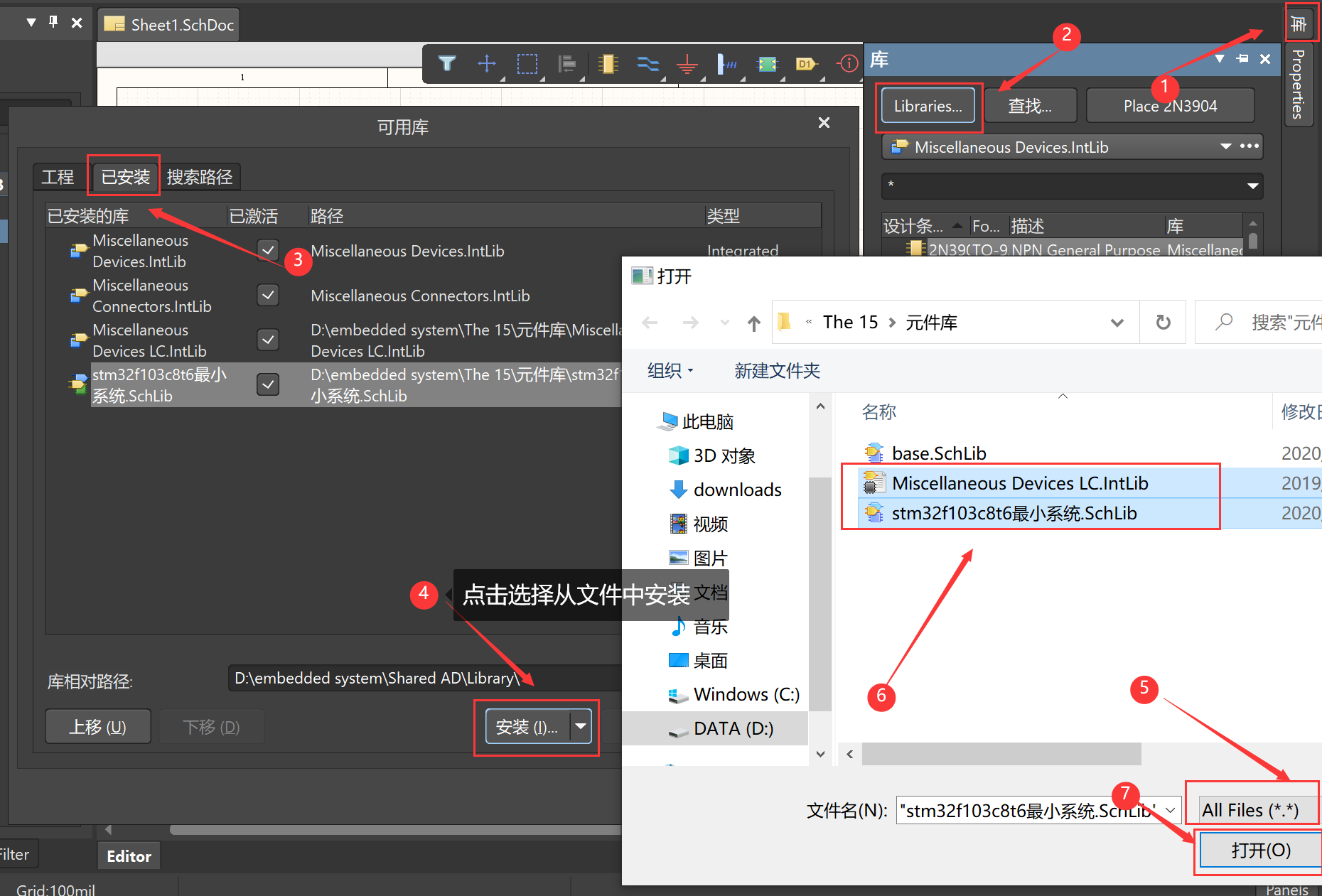

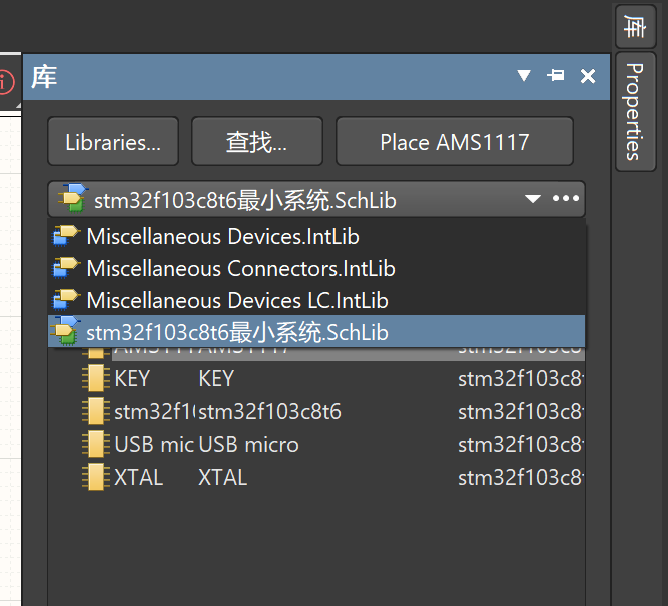

接下来在Altium Designer中添加刚刚下载的元件库。具体途径如下：

以上完成后，点击“close”即可；
现在就可以看到已经有我们添加好的元件库了；

2）开始绘制

这里我是新建了一个文件来绘制我们的原理图，因为不知道为什么之前的老是添加不了器件；下面开始绘制：
Ⅰ、放置器件

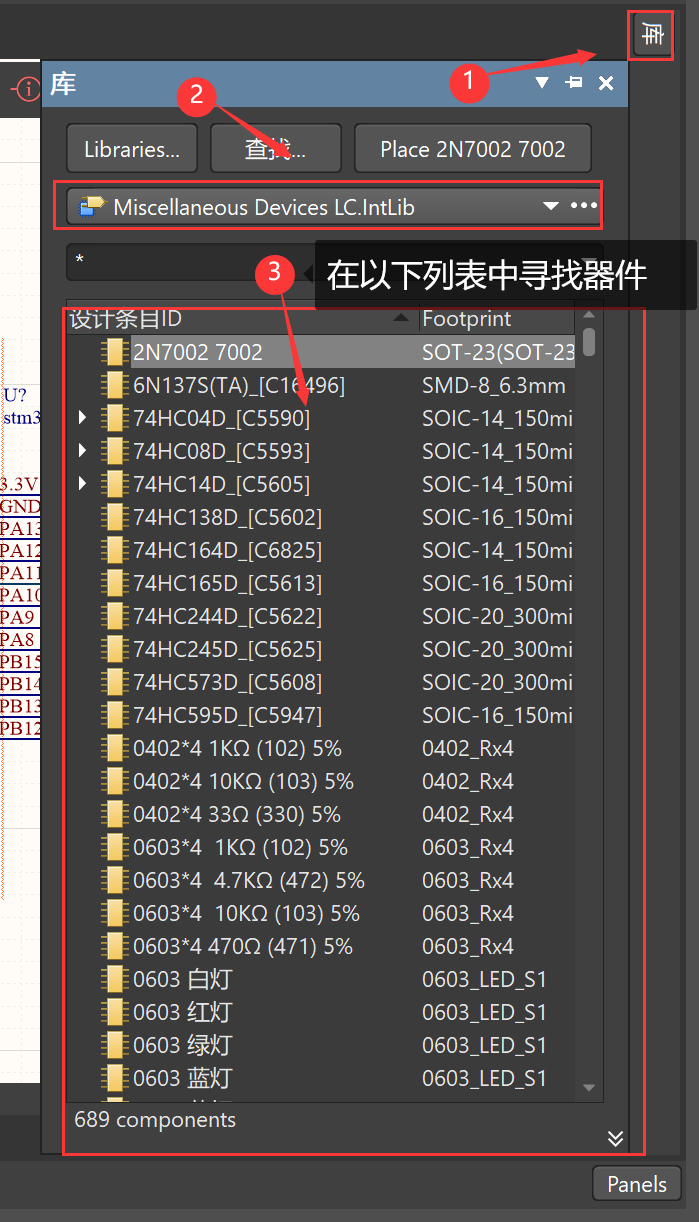

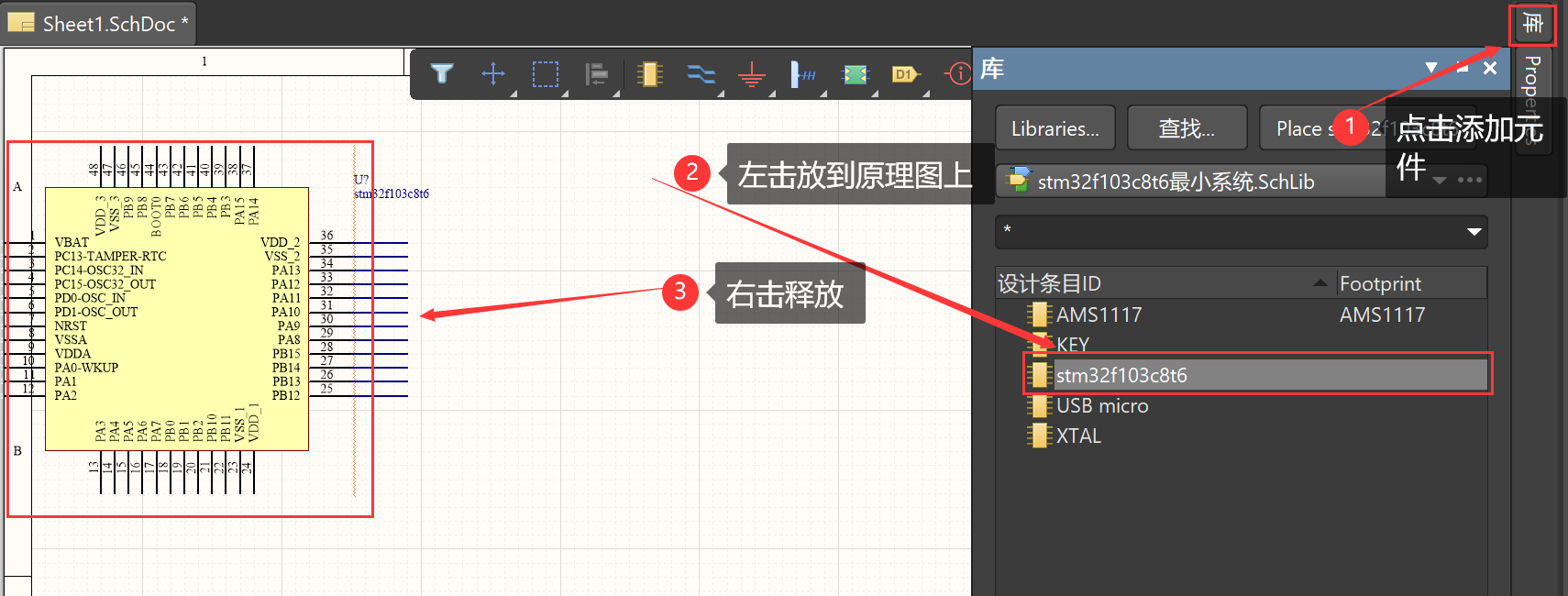

点击“库”，选择“”，左击放到原理图上的合适位置，然后右击释放；如下：

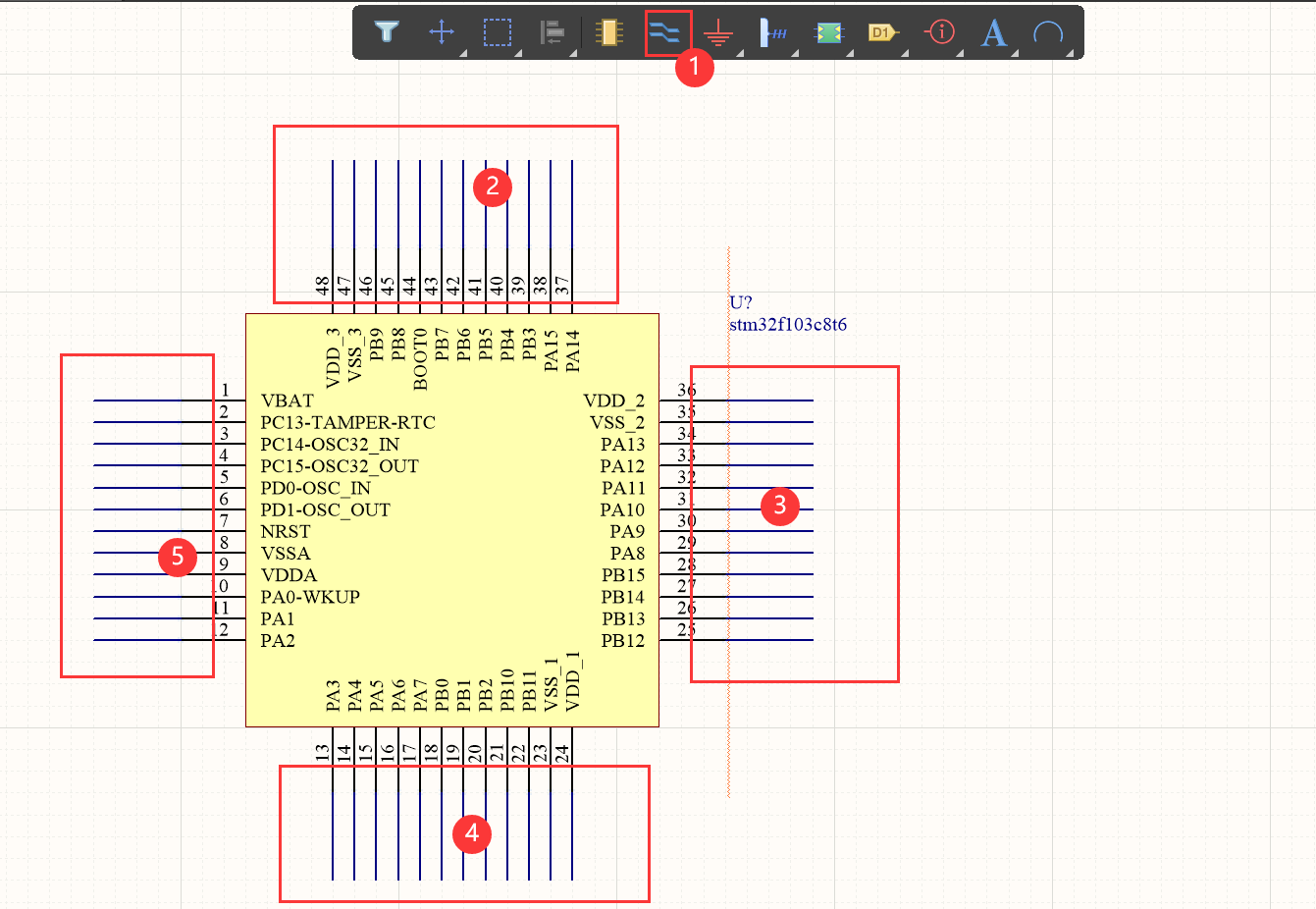

Ⅱ、延长管脚
点击上方“Wire”,分别点击想要连线的起点和终点，之后再点击右键释放；依次如下，将所有管脚延长；（注：可以复制已经连接好的线，然后粘贴的时候按空格旋转方向放置，这样比一根一根延长会快很多）

Ⅲ、设置网络编号

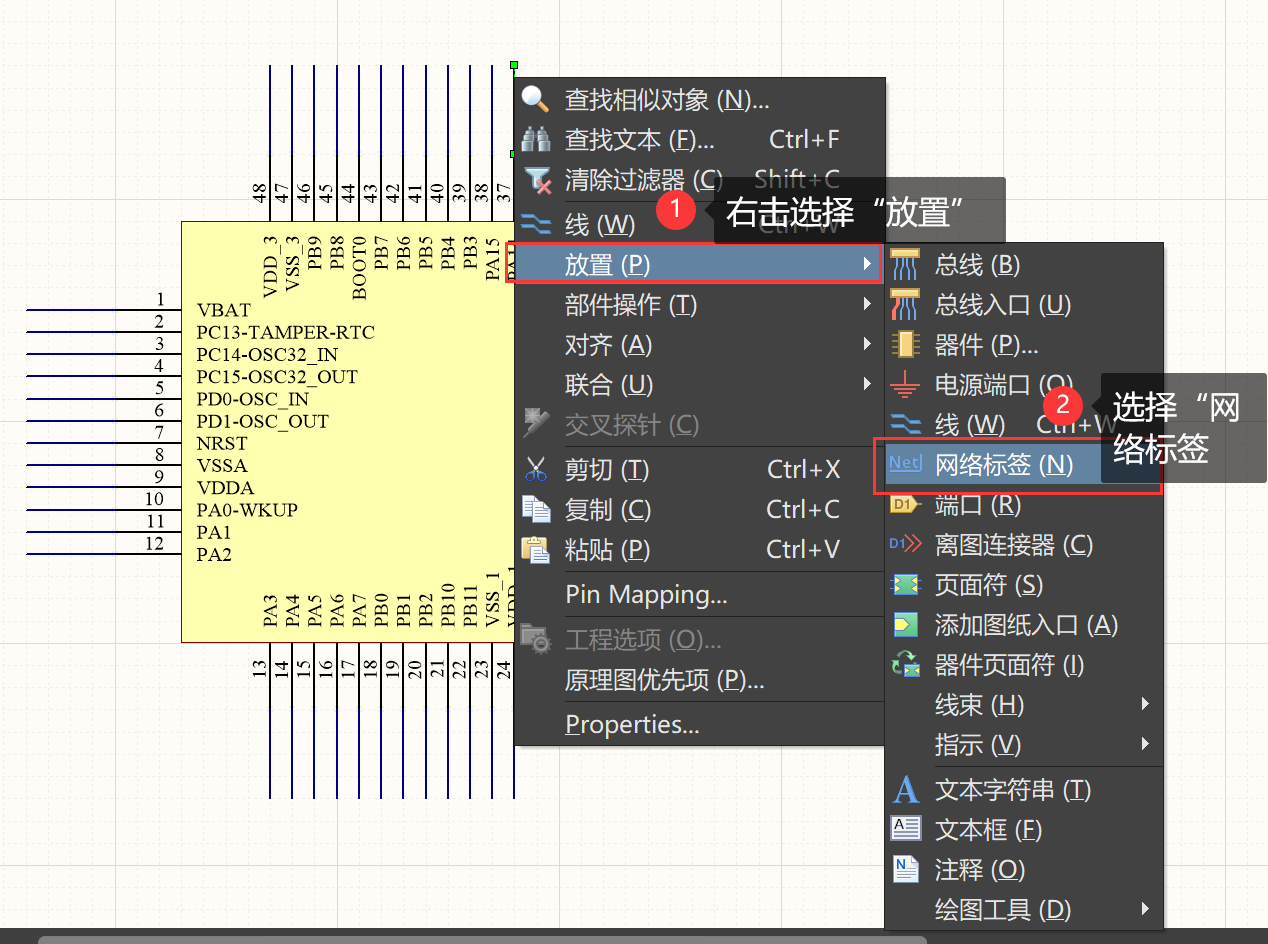

接下来为每个管脚设置编号，首先右击选择网络标签，此时可以不着急放置，点击“Tab”键，修改命名，再回车放置合适位置即可；（也可以先将编号放置到每一个管脚上，之后一一双击修改）；

添加完成后如下图所示：

Ⅳ、文字备注
这里我们在芯片旁边备注“stm32最小系统”；

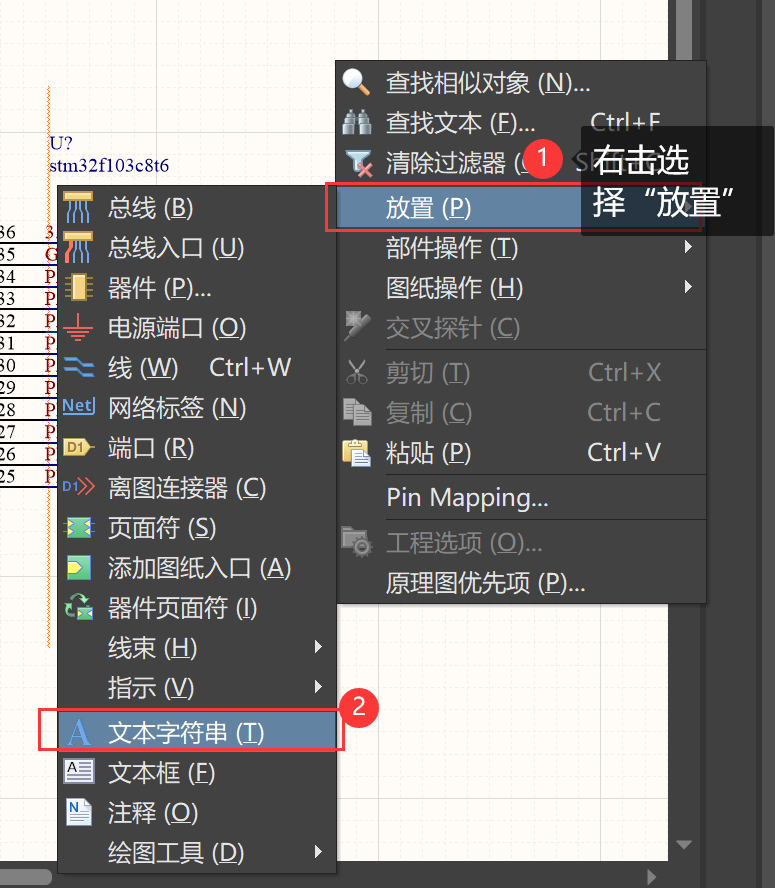

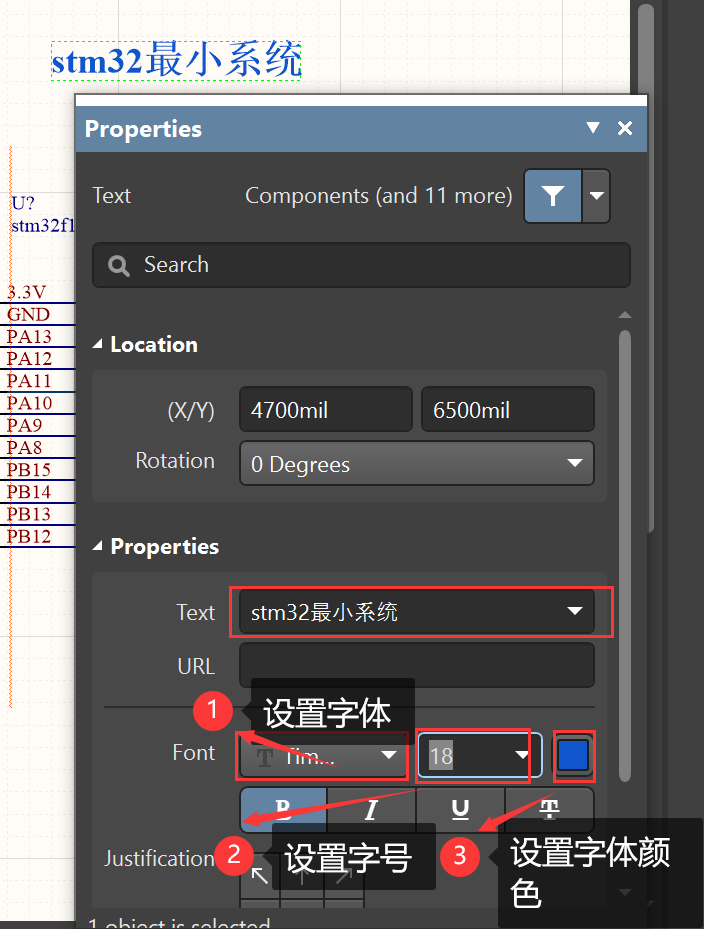

选择“文本字符串”后先不放置，点击“Tab”键，对内容进行修改，之后点击回车即可；

Ⅴ、放置端子

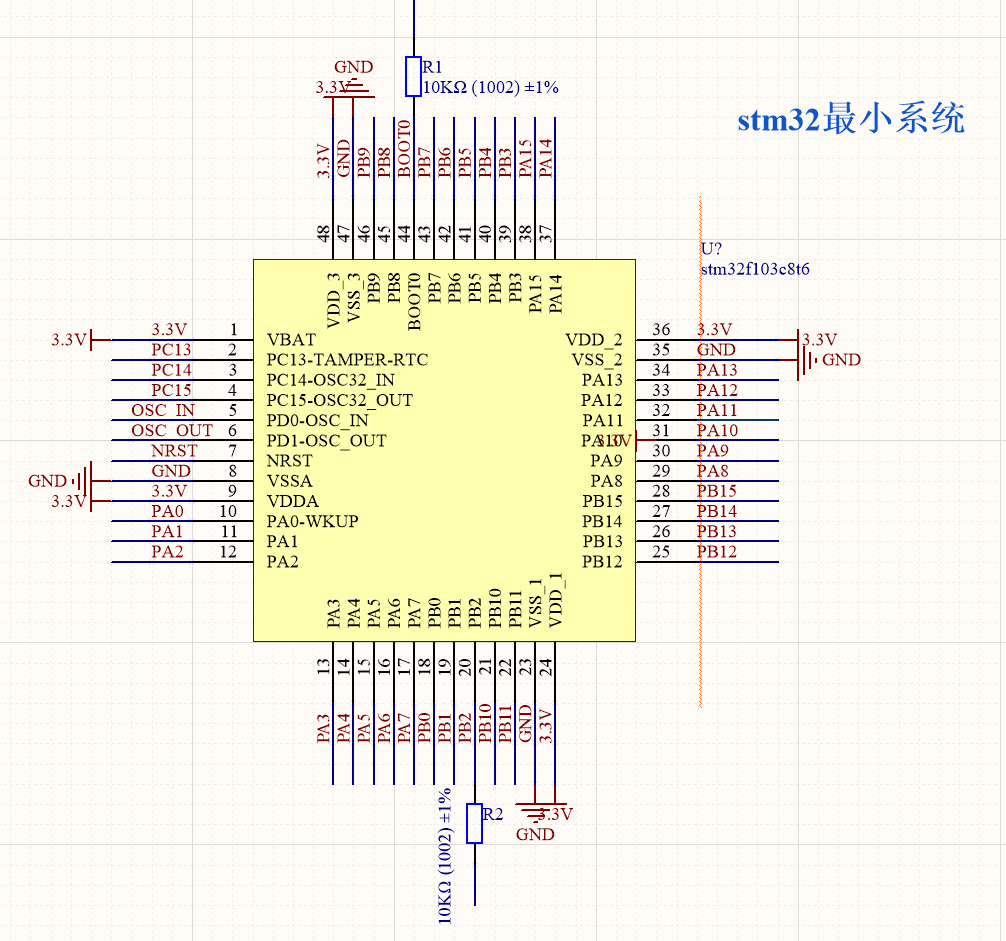

将芯片上的3.3V和GND与对应管脚连接；

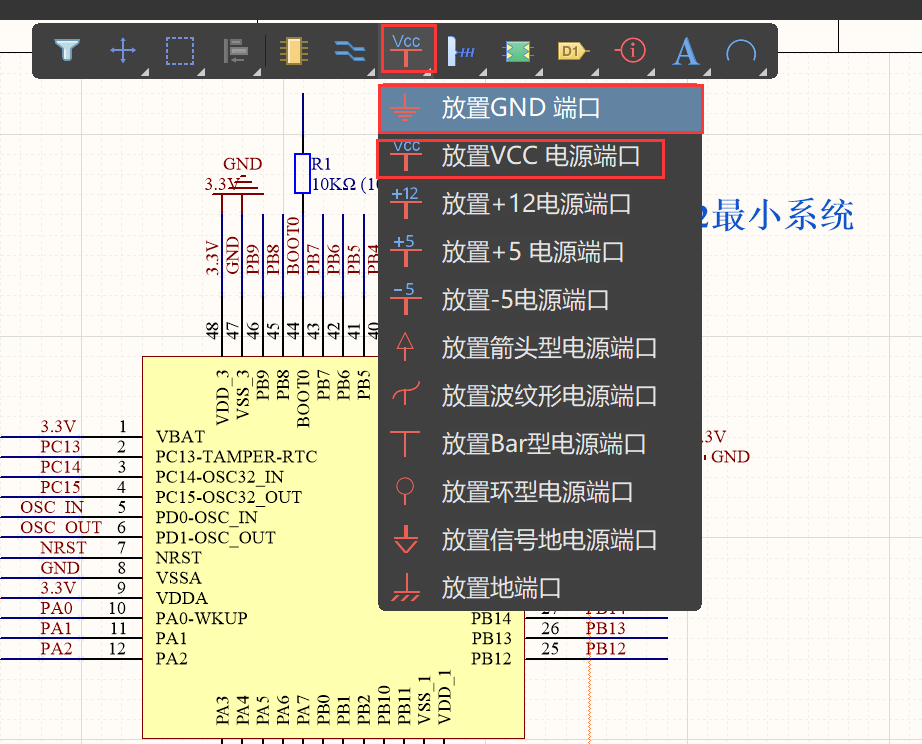

右击以下图标，分别选择“放置GND端口”和“放置VCC电源端口 ”即可添加，如下所示：

Ⅵ、其他器件
选择另外一个器件库Miscellaneous Devices LC.IntLib，在里面选择所需要的元器件 ，如10kΩ的电阻，只需要在搜索框下输入 0805 10k就可以找到我们需要的电阻，只需要像之前添加stm32芯片一样，加到原理图上就行；


添加其他器件也是如此；

3）最终原理图

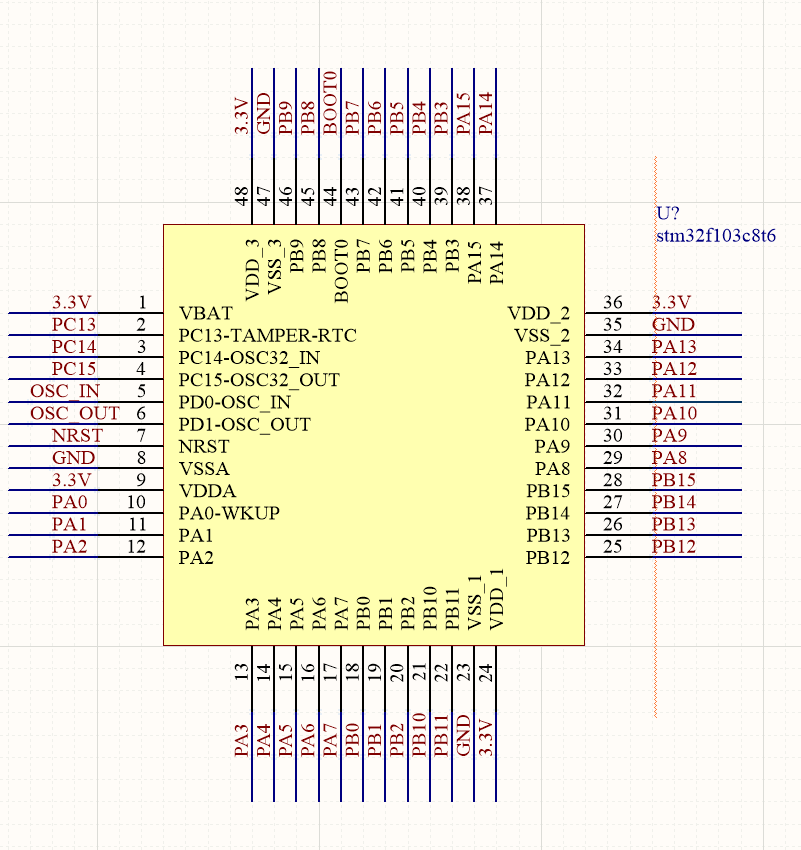

Ⅰ、stm32芯片

Ⅱ、发光二极管

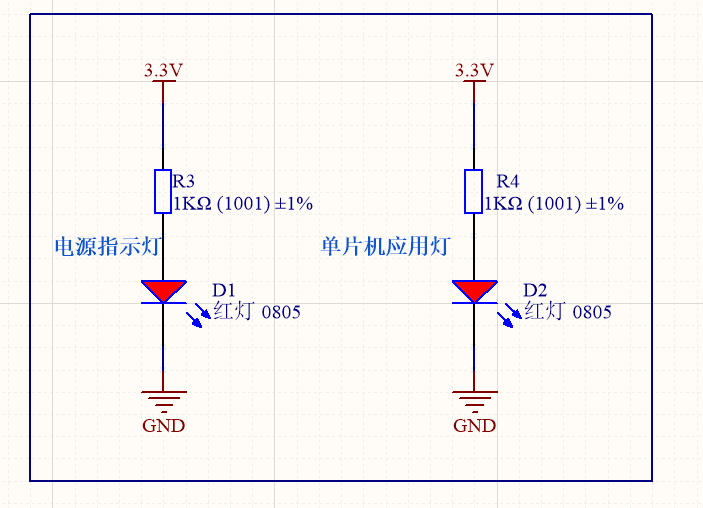

依然在元件库Miscellaneous Devices LC.IntLib下，搜索0805选择对应元件，最终结果图如下：

Ⅲ、晶振电路
晶振：在元件库Miscellaneous Devices.IntLib 中搜索 XTAL；
电容：在元件库Miscellaneous Devices LC.IntLib中搜索 0805 22pf；

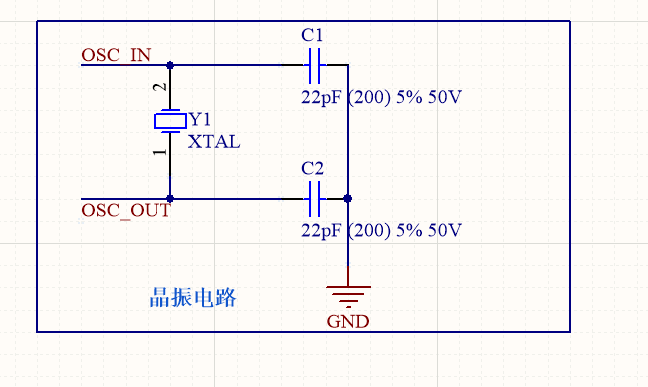

绘制完成后如下：

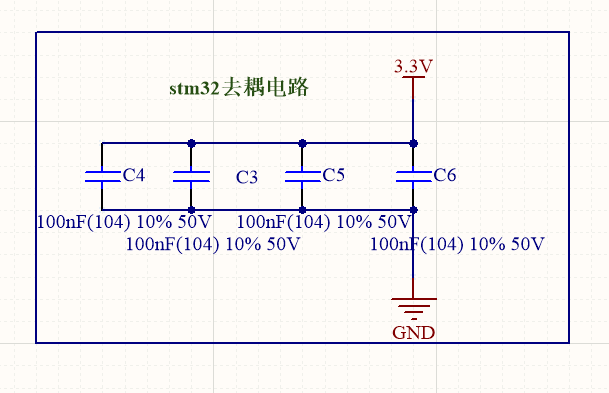

Ⅳ、stm32 去耦电路
电容：在元件库Miscellaneous Devices LC.IntLib 中搜索 0805 100nf；
最终如下：

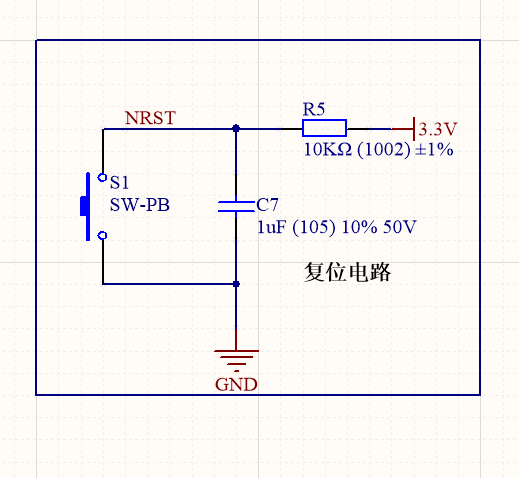

Ⅴ、复位电路
按键：在元件库Miscellaneous Devices.IntLib 中搜索 SW-PB；
电容：在元件库Miscellaneous Devices LC.IntLib 中搜索 0805 1uf；
最终如下：

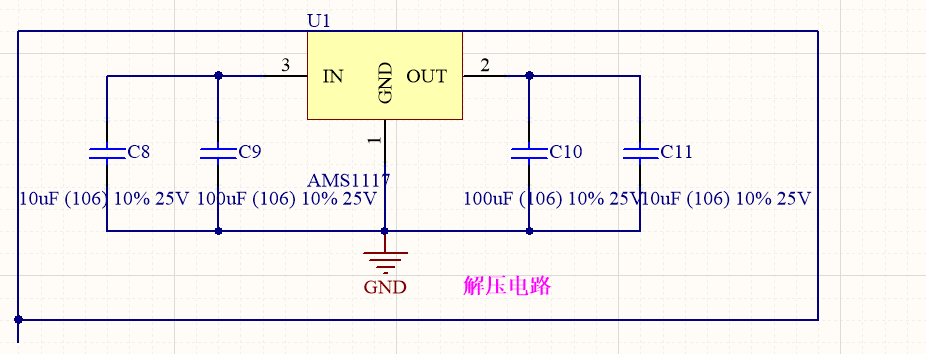

Ⅵ、解压电路
AMS1117芯片：在stm32f103c8t6 最小系统.SchLib 元件库中；
电容：在Miscellaneous Devices LC.IntLib 元件库中搜索 0805 10uf和0805 100uf；
具体如下：

Ⅶ、下载方式选择及程序烧录接口
在元件库Miscellaneous Connectors.IntLib 中搜索 MHDR；
具体如下：

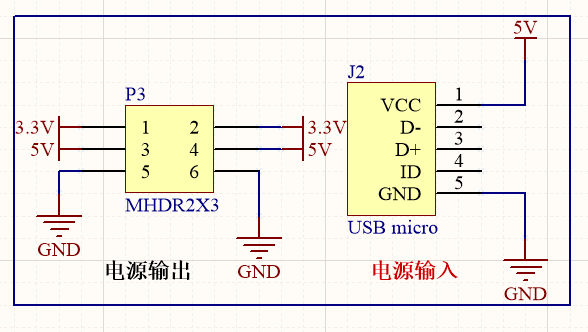

Ⅷ、输入、输出电源

在 Miscellaneous Connectors.IntLib 元件库中搜索 USB micro，具体如下：

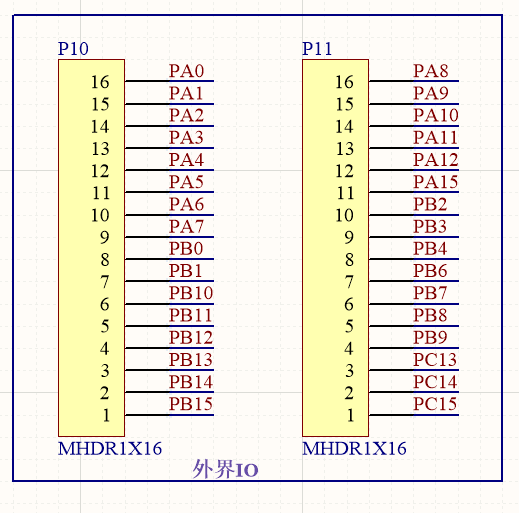

Ⅸ、排针
在元件库Miscellaneous Connectors.IntLib 中搜索 MHDR1X16；
具体如下：

以上所有器件连接完毕以后，就可以根据自己的习惯排版保存啦！！
下面是整个原理图预览：

四、SD卡原理图

SD卡为 micro SD卡模块 SPI接口；
原理图中用到的元件如下：

AMS1117: 在元件库stm32f103c8t6 最小系统.SchLib中搜索AMS1117；
MHDR1X6：在元件库Miscellaneous Connectors.IntLib 中搜索 MHDR1X6；
MHDR1X9：在元件库Miscellaneous Connectors.IntLib 中搜索 MHDR1X9；
电容：在Miscellaneous Devices LC.IntLib 元件库中搜索 0805 10uf和0805 100uf；
电阻：在器件库Miscellaneous Devices LC.IntLib中搜索0805 10k；

最终原理图如下：

micro SD卡模块与stm32c8t6芯片的连接方式如下：

五、总结

通过此次实验对于AD软件的使用，我对于学习绘制原理图有了更多的了解，这对于今后的学习也有很大的帮助。
