Tableau图表 | 2、嵌套条形图

嵌套条形图建立在条形图基础之上，可以用来对比数据的变化情况。

使用Tableau示例-超市数据，对比各类别2015年和2016年的销售额增减情况。

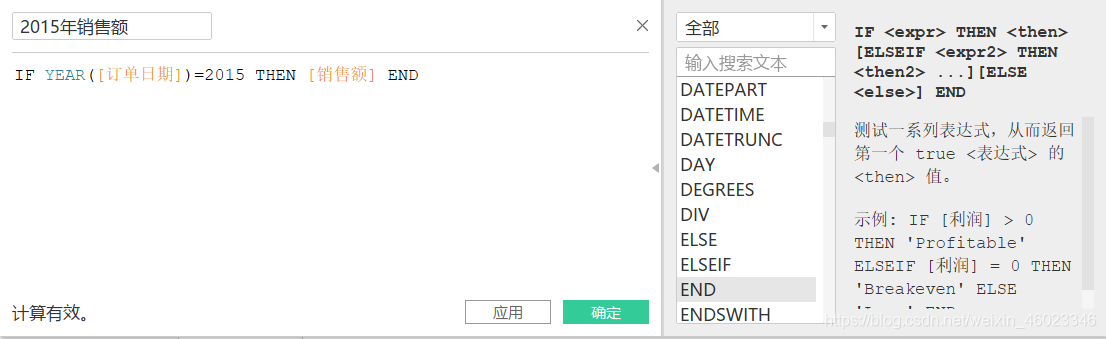

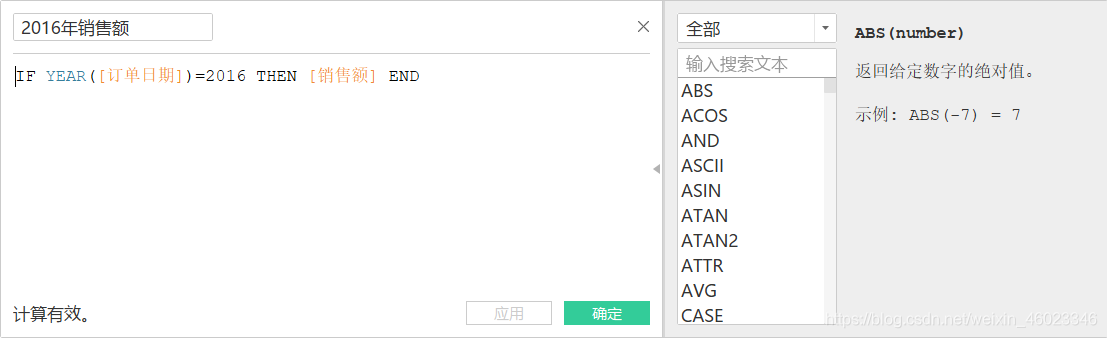

1、创建计算字段2015年销售额和2016年销售额

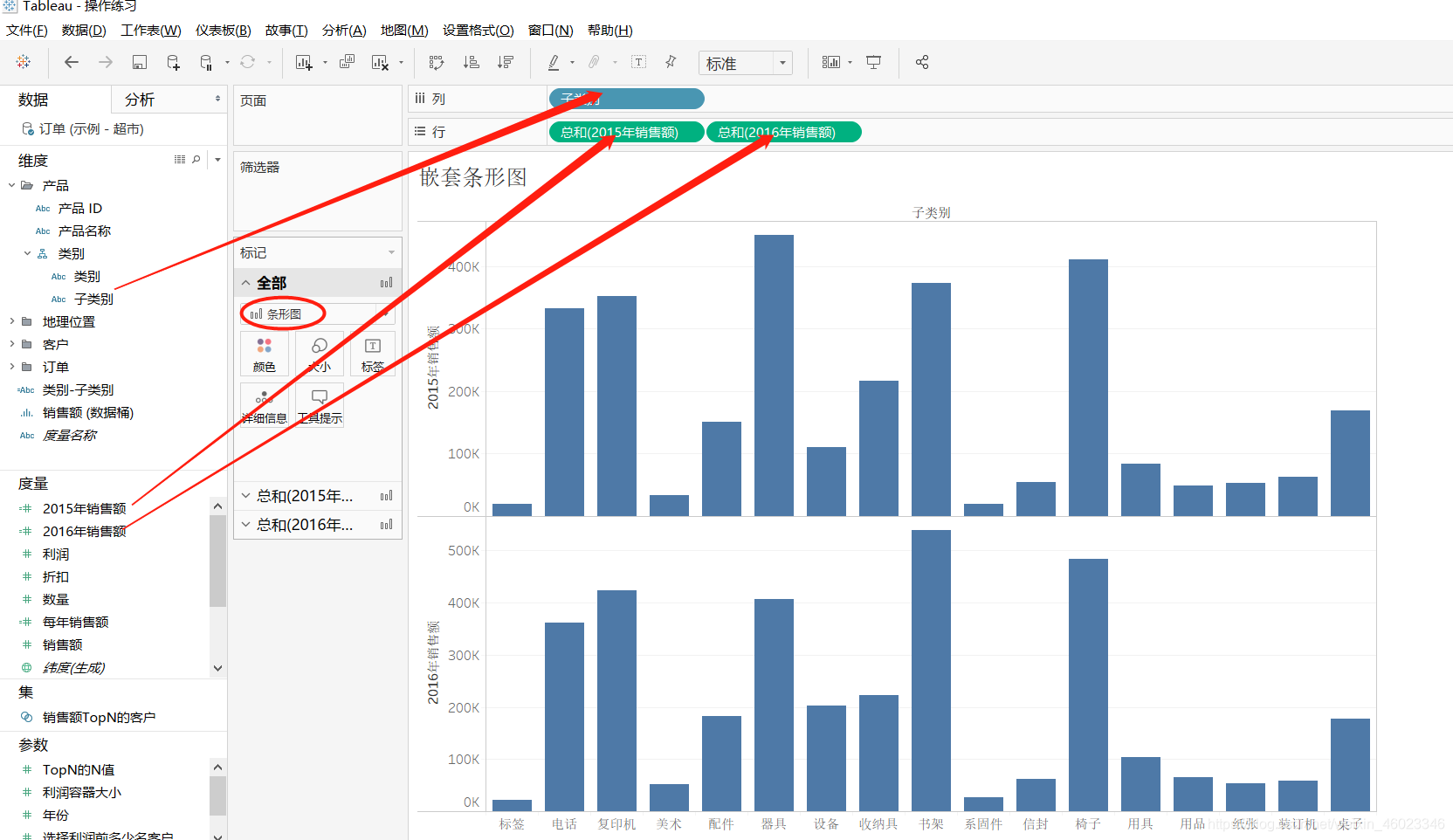

2、生成条形图
将子类别拖拽到列，2015年销售额和2016年销售额拖拽到行
图表类型为条形图，生成2个条形图。

3、合并为一个条形图

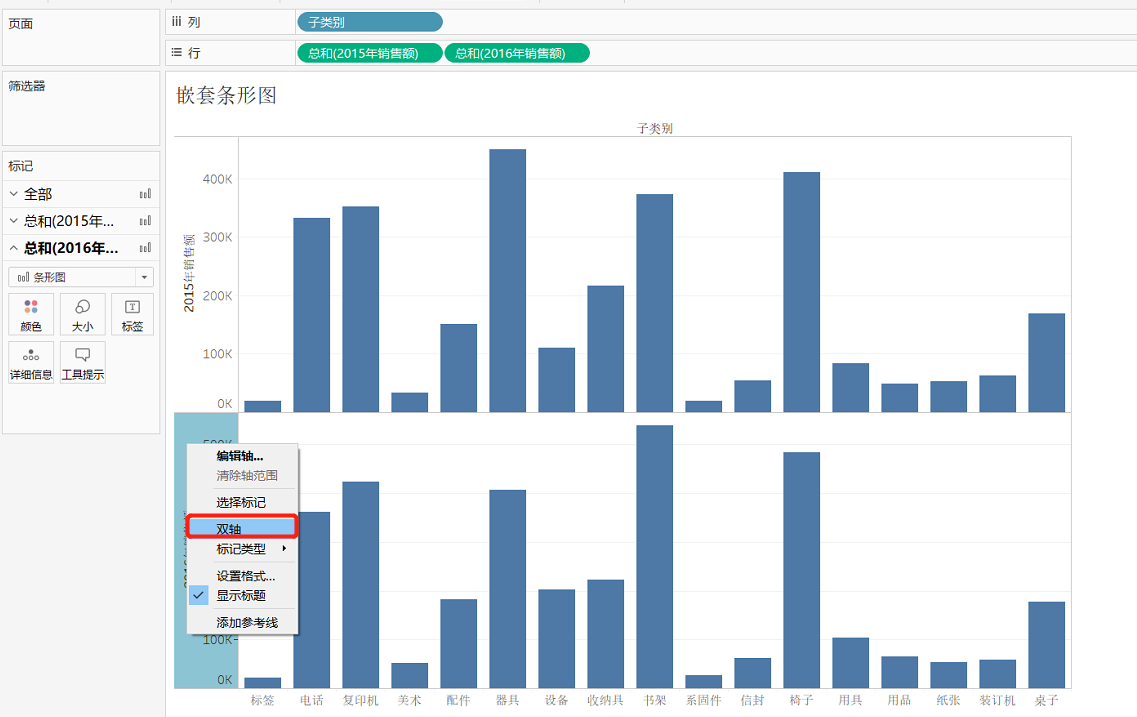

在其中一个条形图的纵轴上右键-双轴

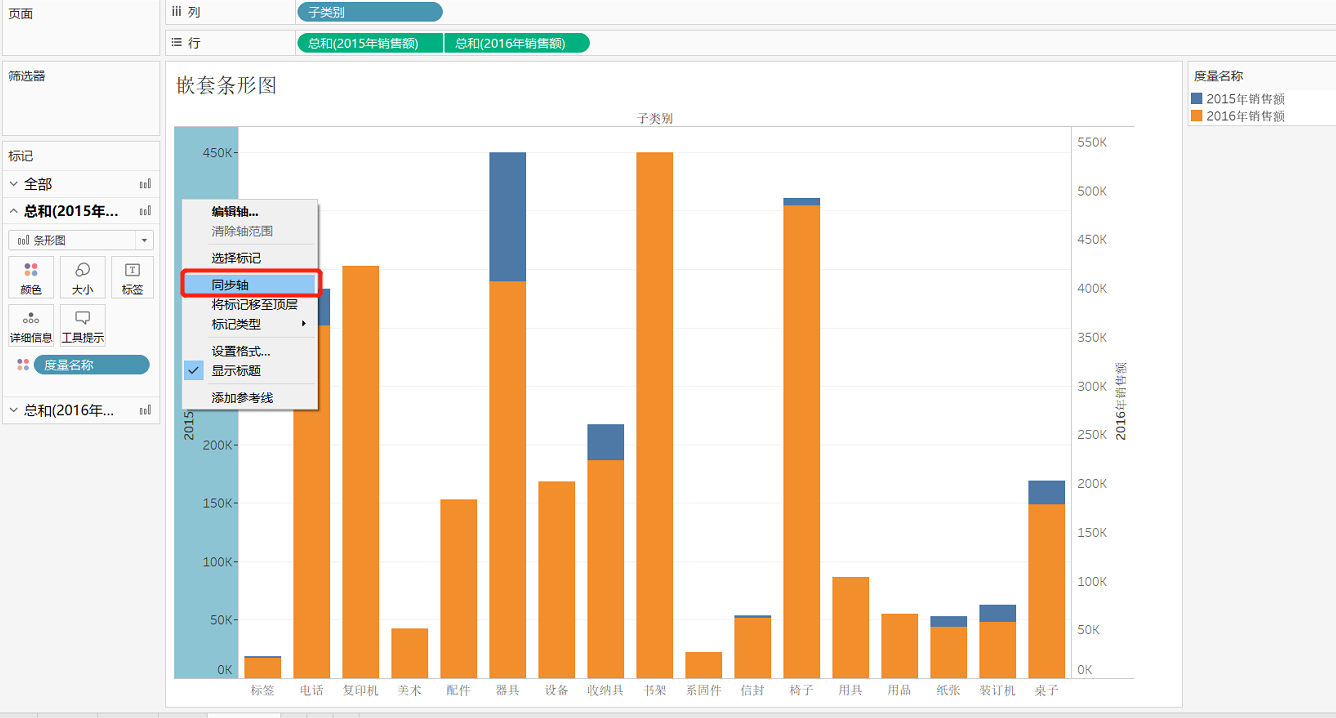

4、同步轴
如果两边纵坐标刻度不一致，在其中一边的纵轴上右键-同步轴

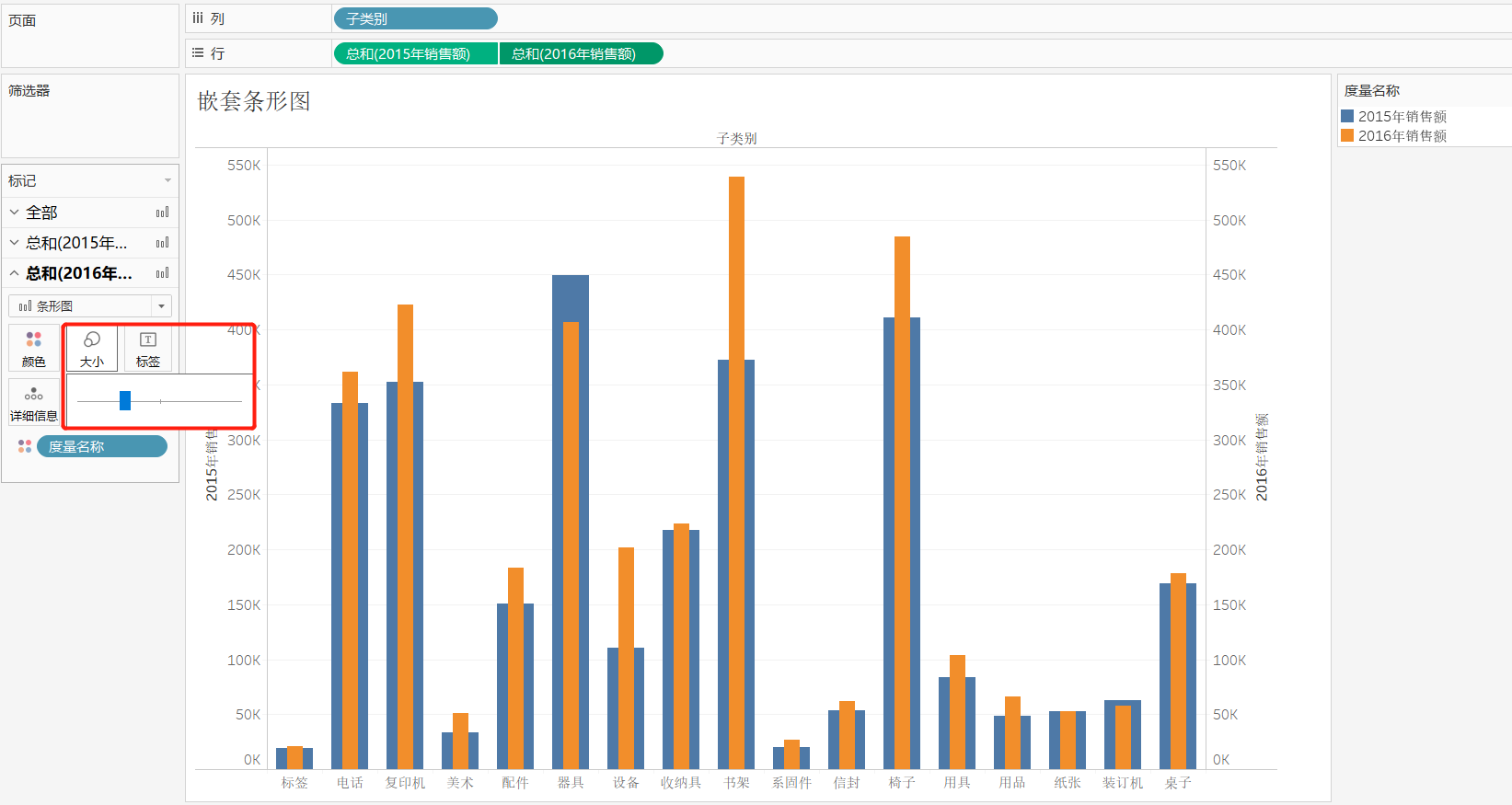

5、调节两个条形图的宽度
将2015年的条形图宽度调宽，2016年的条形图宽度调窄，即得到嵌套条形图

6、其他格式调整

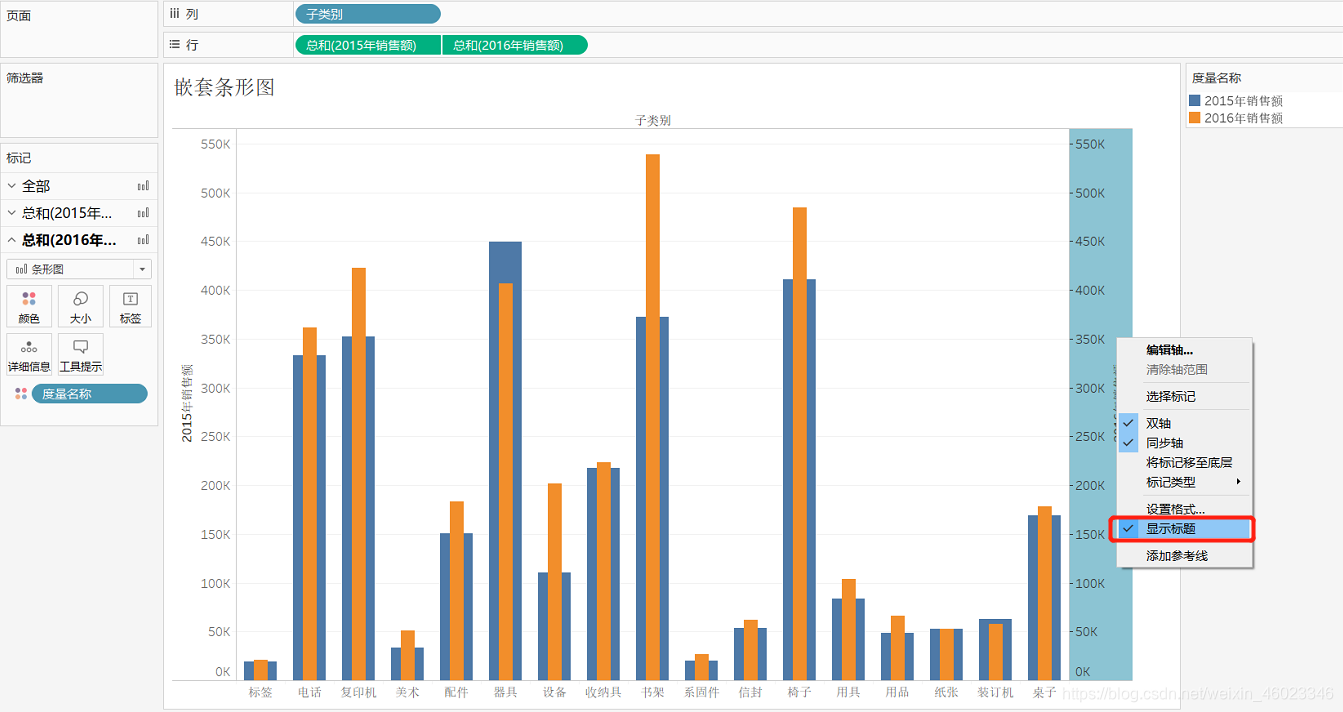

隐藏右边纵轴：右键-显示标题

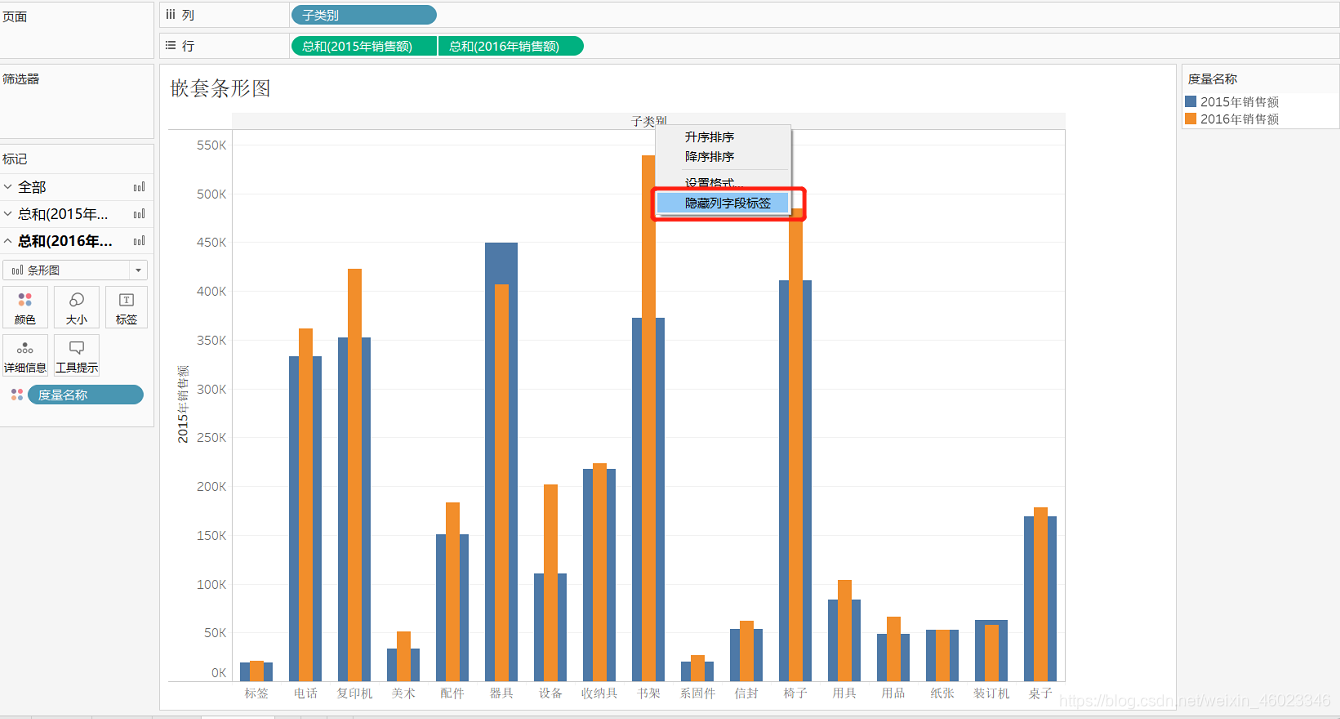

隐藏列字段标签：右键-隐藏列字段标签

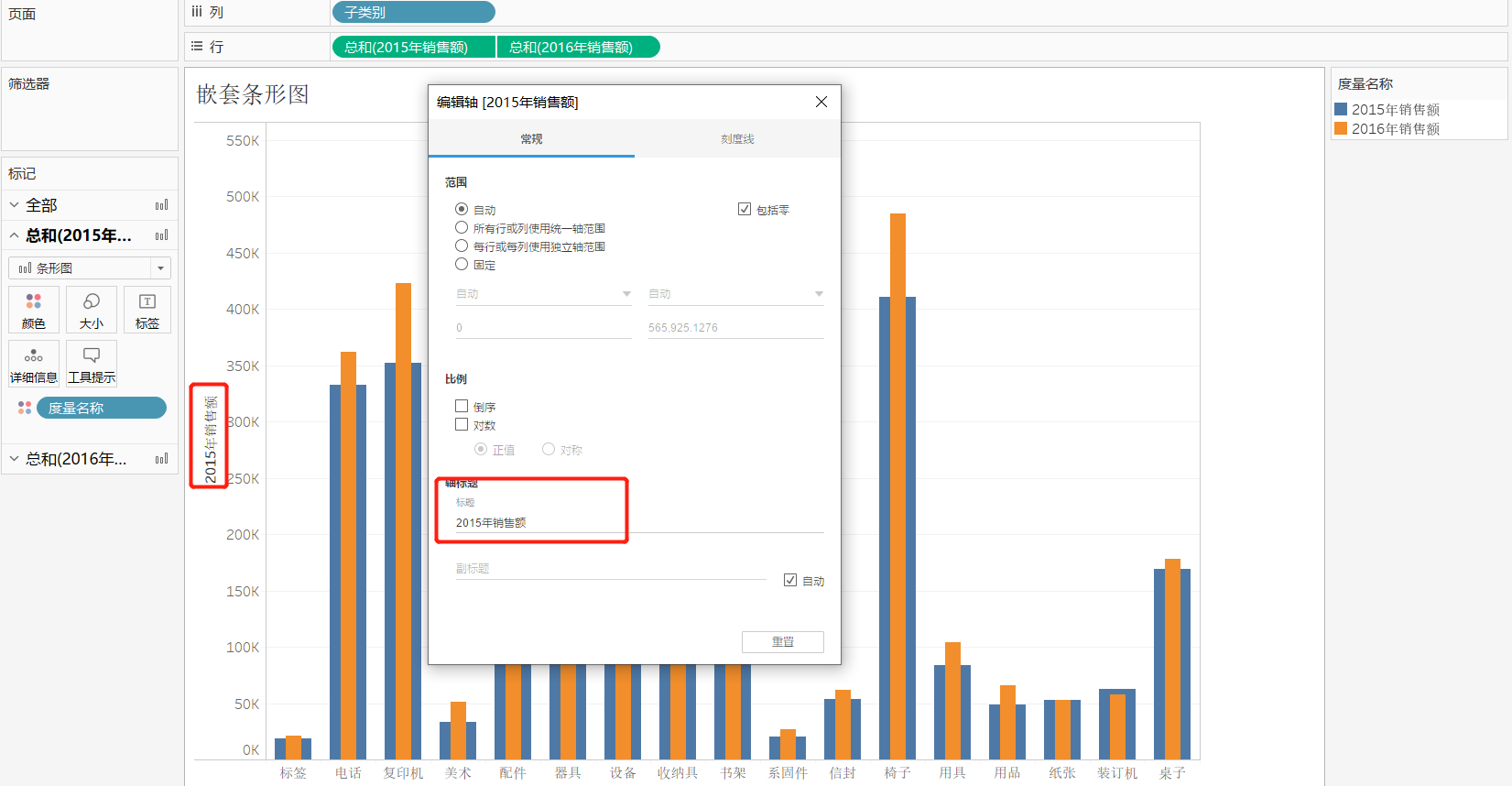

不显示轴标题：双击纵轴标题-删除轴标题

调整颜色

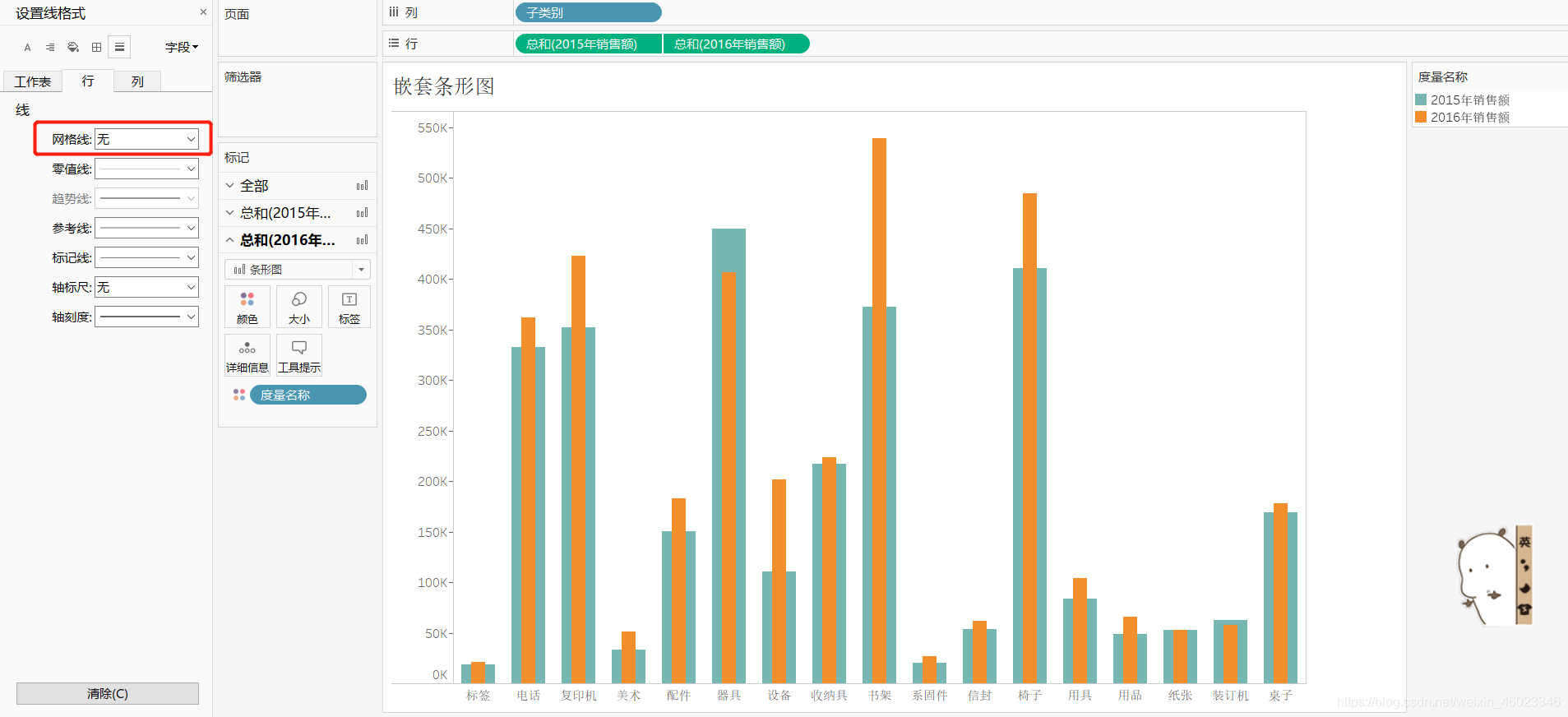

去掉行网格线：设置格式-线-行列网格线均设置为无

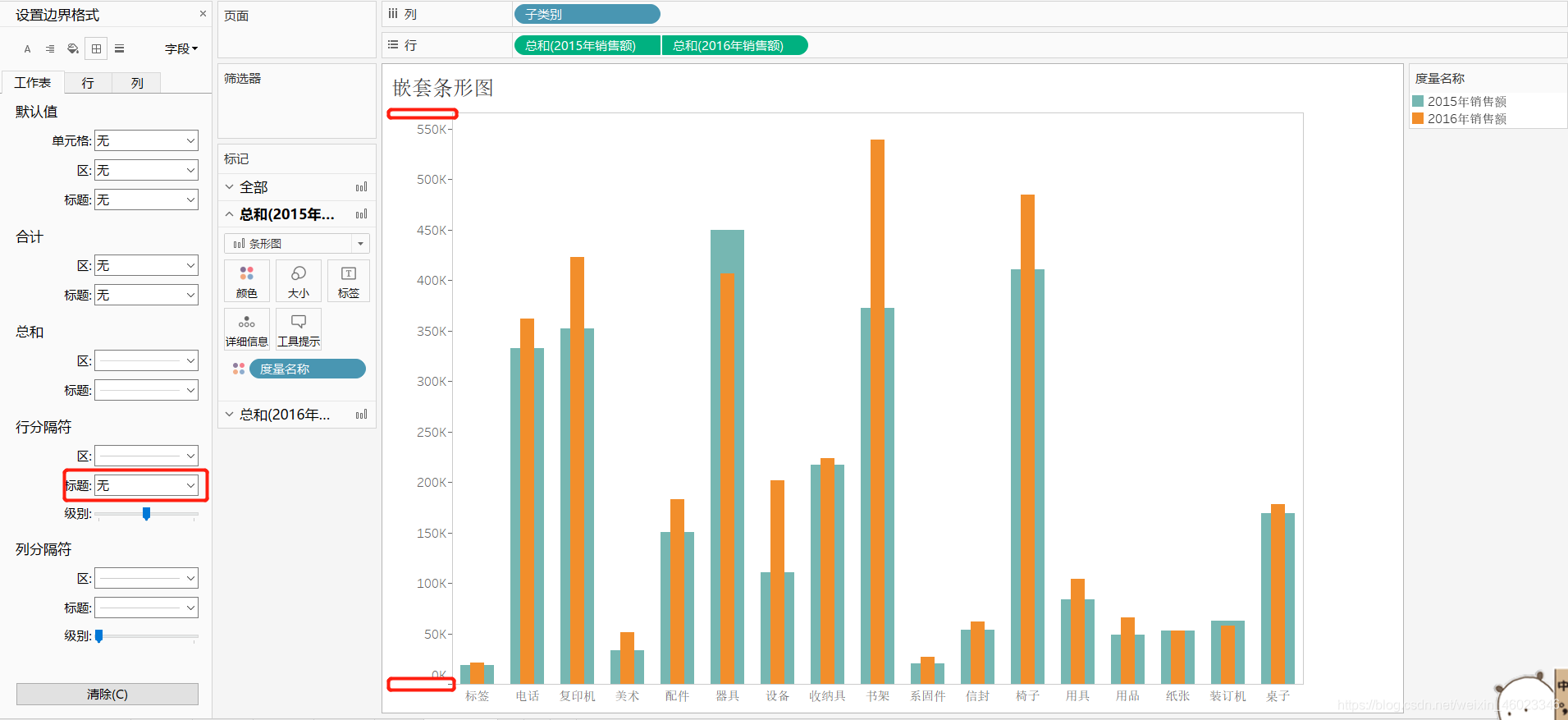

去掉行边界：设置格式-边界-行分隔符-标题设为无

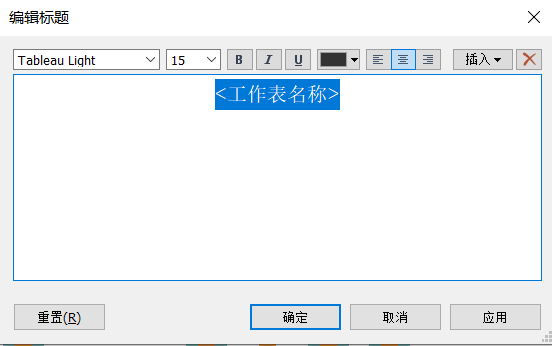

工作表标题居中：双击标题-编辑标题-居中显示

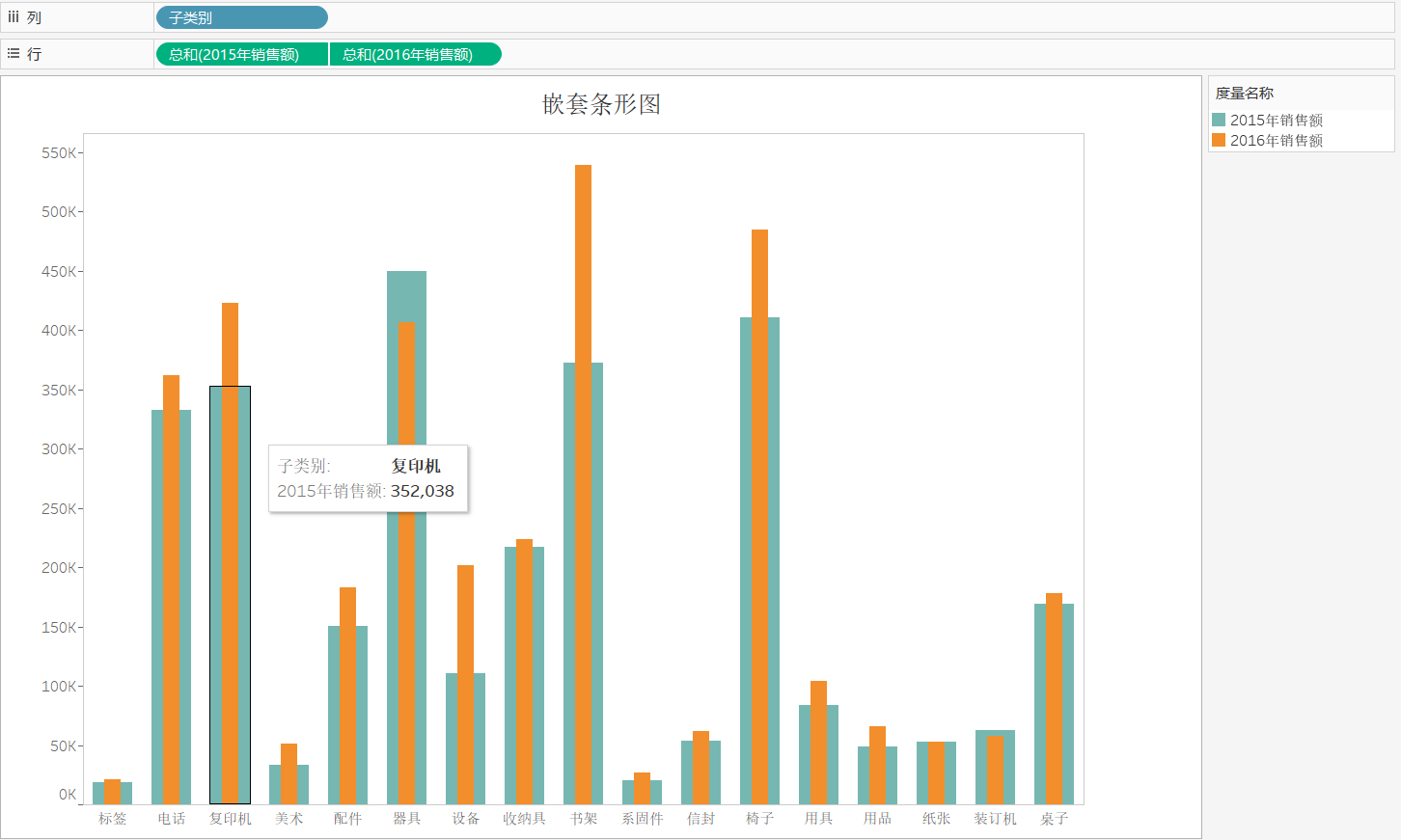

调整完成后显示如下：
