[攻略][AD]使用Altium Designer软件在铺铜后再挖铜

使用Altium Designer铺铜后，总是会有不满意的地方，或需要轻微修改的地方，那么就需要通过铺铜挖孔的方式进行修改。

使用软件及版本

Altium Designer 18

具体步骤

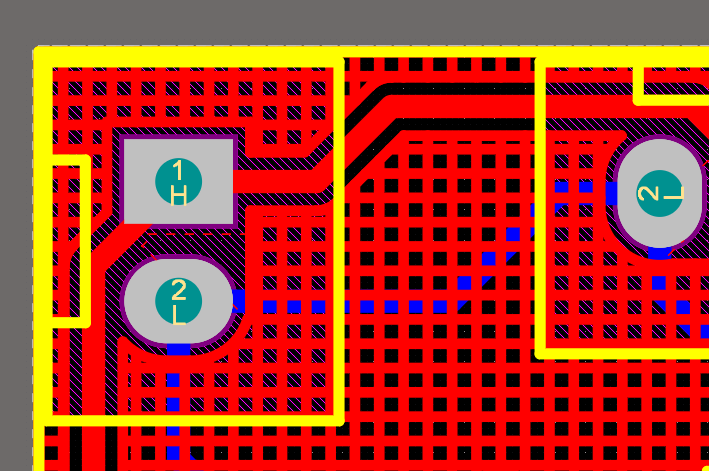

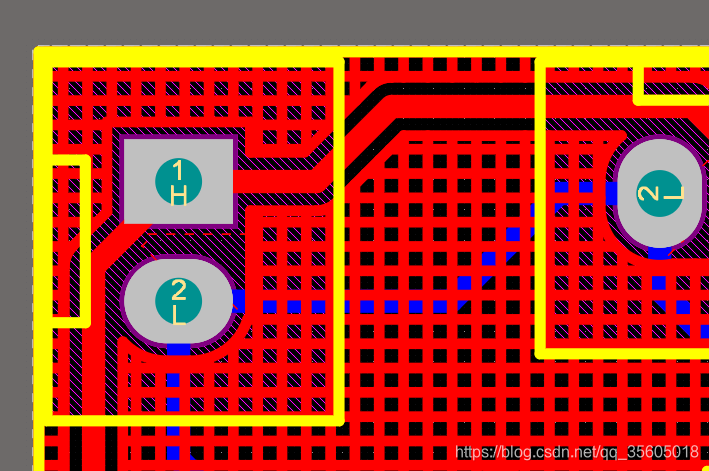

1、打开已经做好的PCB

在这里插入图片描述

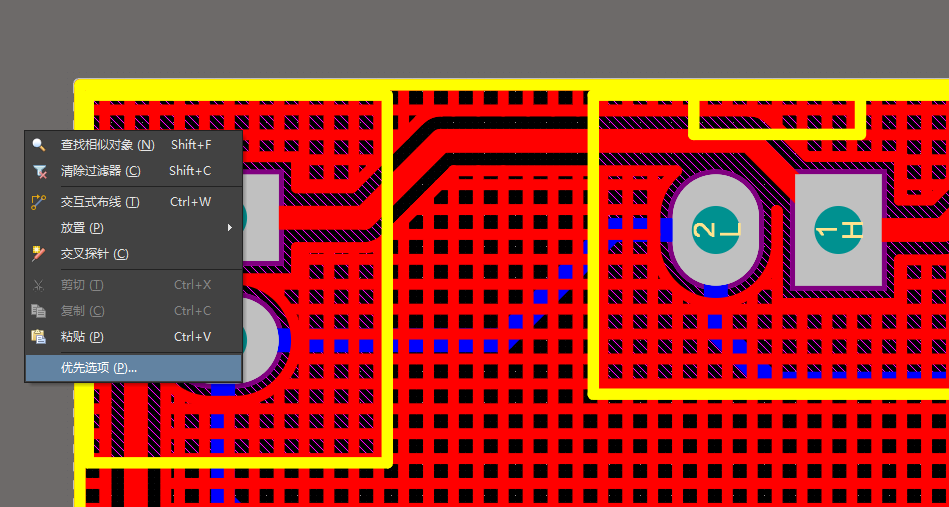

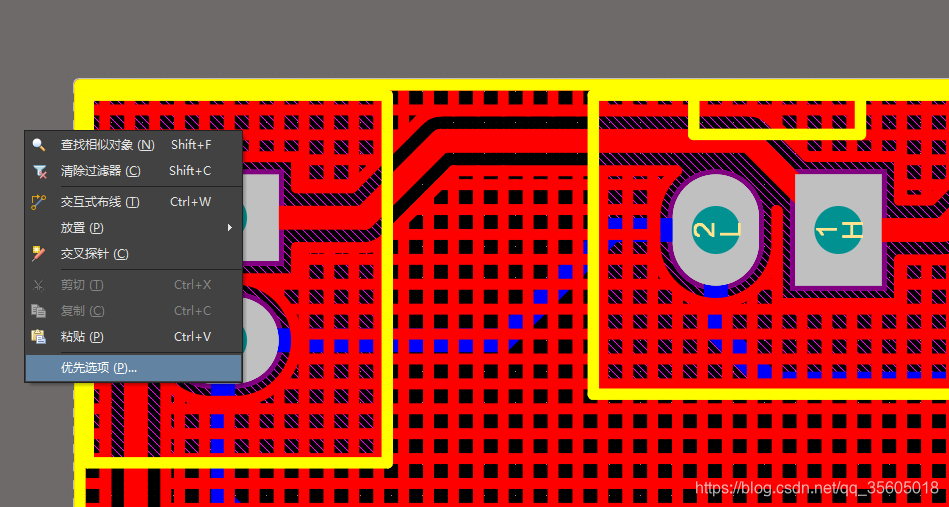

2、右击页面，选择 优先选项（P）

在这里插入图片描述

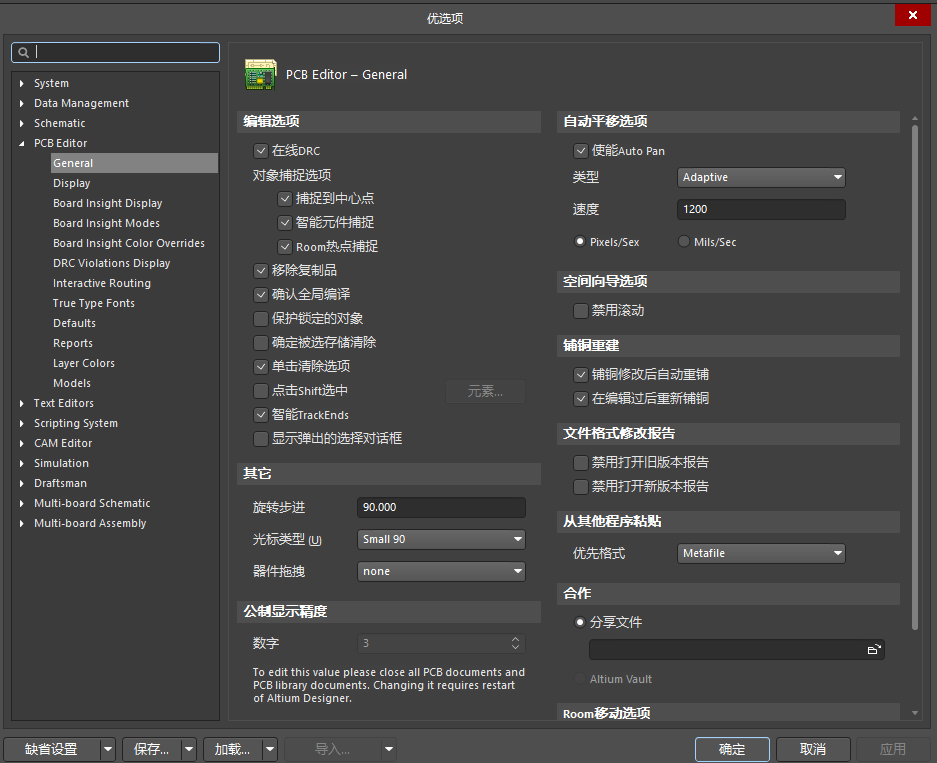

3、优选项 界面，在PCB Editor – General – 铺铜重建目录下，勾选目录下的“铺铜修改后自动重铺”“在编辑过后重新铺铜”两个选项，点击 确定

在这里插入图片描述

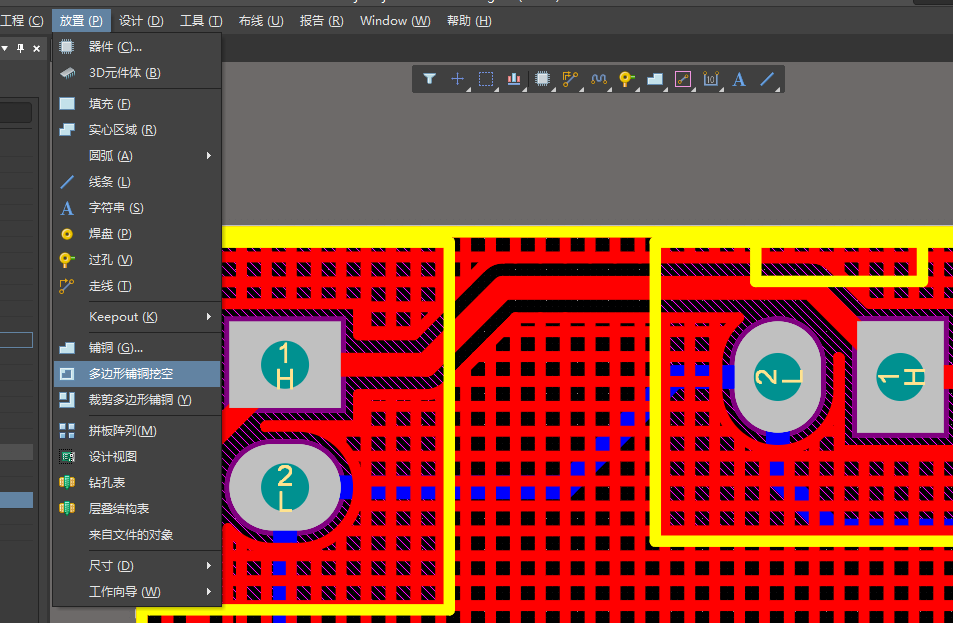

4、选择 放置（P） – 多边形铺铜挖空

在这里插入图片描述

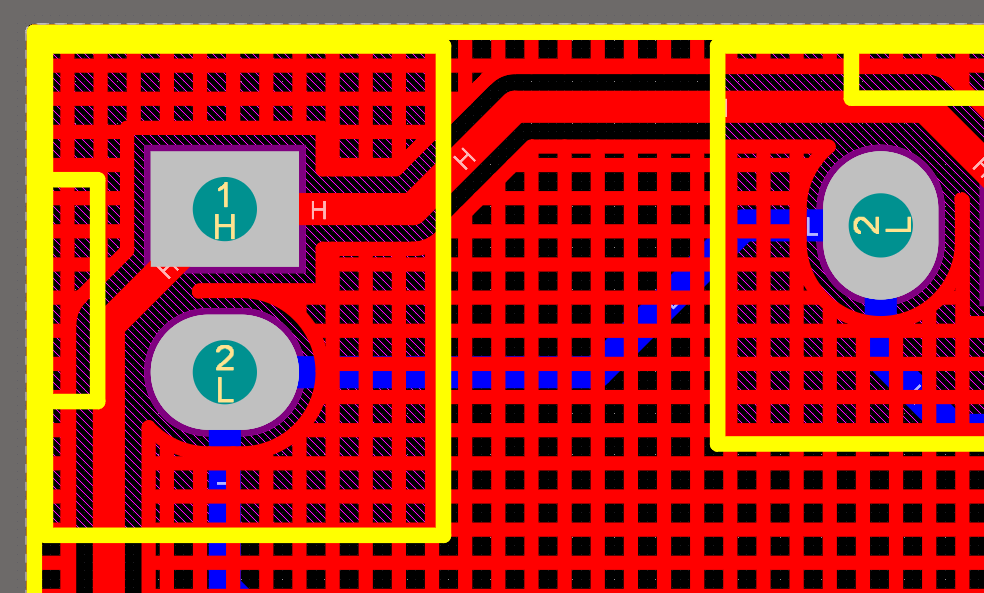

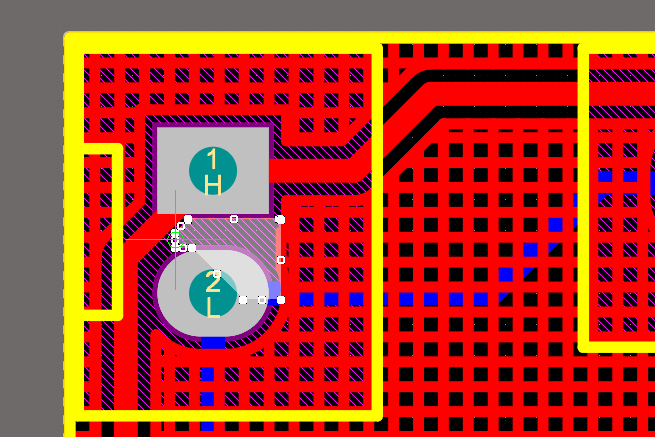

5、勾画需要移除的部分，则可看到已经自动删除掉需要移除的部分

在这里插入图片描述
在这里插入图片描述
