使用

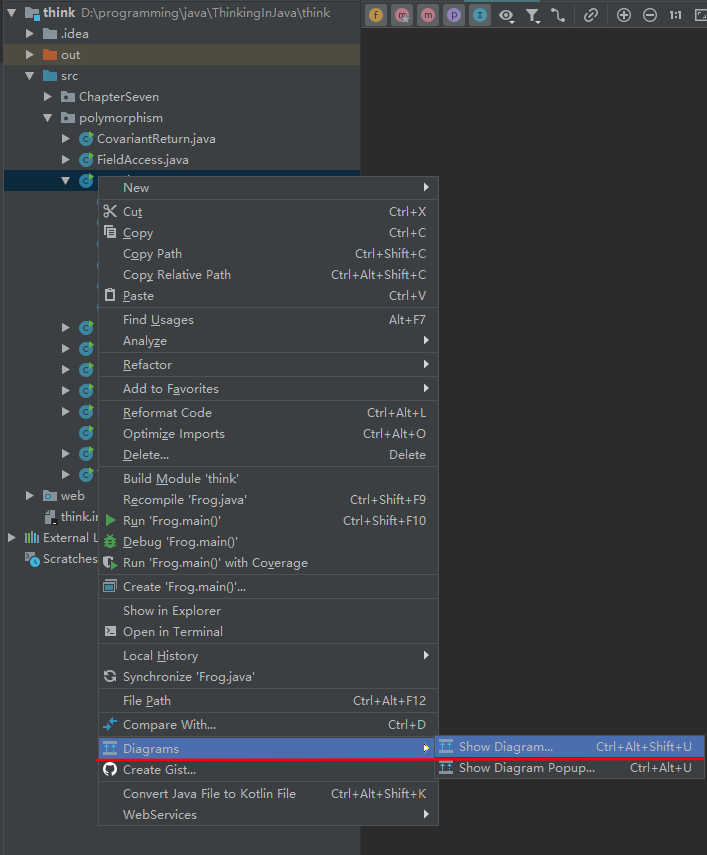

在类上或者方法上点击右键，在底部的Diagrams→Show Diagram，就能查看类图

拖动类到面板中

工具栏说明

num	按钮				功能
1	Fields				域
2	Constructors		构造器
3	Method				方法
4	Properties			属性
5	Inner Class			内部类
6	Change Visibility Level	更改可见性级别
7	Change Scope	改变范围
8	Edge Creation Mode	边缘创建模式
9	Show Dependencies	显示依赖关系
Apply Current Layout(F5)	应用当前布局

打开效果

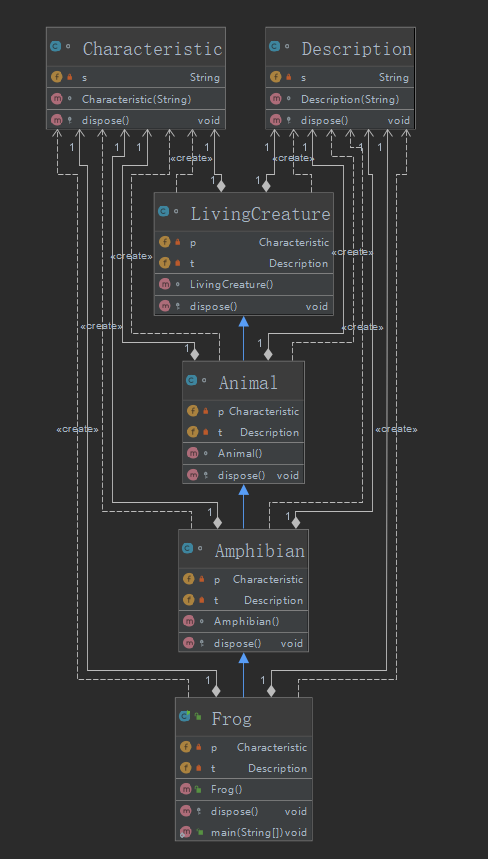

ApplicationContext.java的继承关系一目了然；

调整布局

右键Layout选择布局

查看更多信息

1. 上面有一排可以查看点击可以获得更多的信息方法,构造函数,方法,私有变量,接口等

2. 在类上点击右键Show Implementations查看该类实现和继承


3. 看类图中某个类的源码，点击该类后按下“F4”键即可
