STM32简单的寄存器点灯

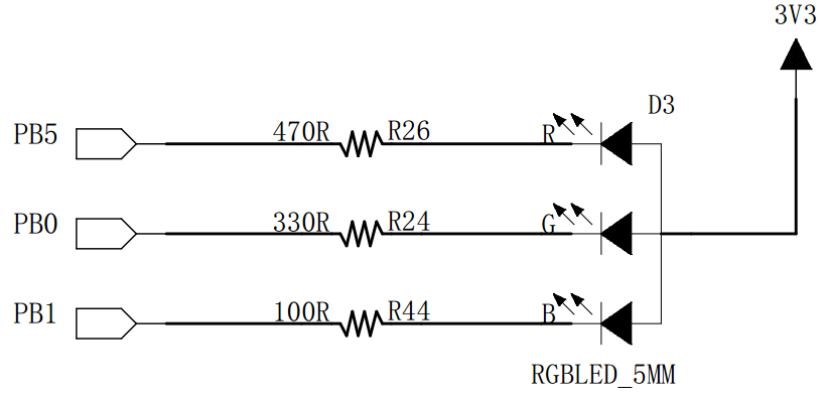

通过原理图找到内置LED接线（stm32f103）

我用的是指南者的板子，自带一个RGB灯，里面由红蓝绿三个LED小灯构成，这里我选择点亮其中的绿灯。通过原理图可以找到绿灯对应的GPIO引脚是PB0

寄存器的相关配置

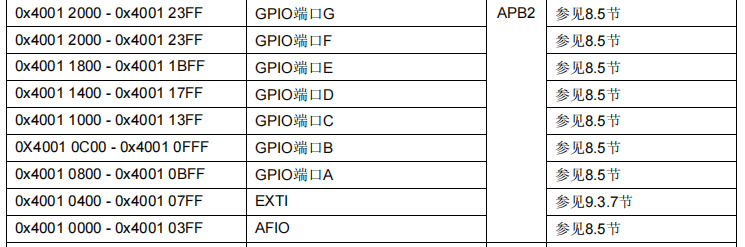

因为LED接的是PB0，所以选择GPIO端口B，查看中文手册获取GPIOB寄存器起始地址0x4001 0C00

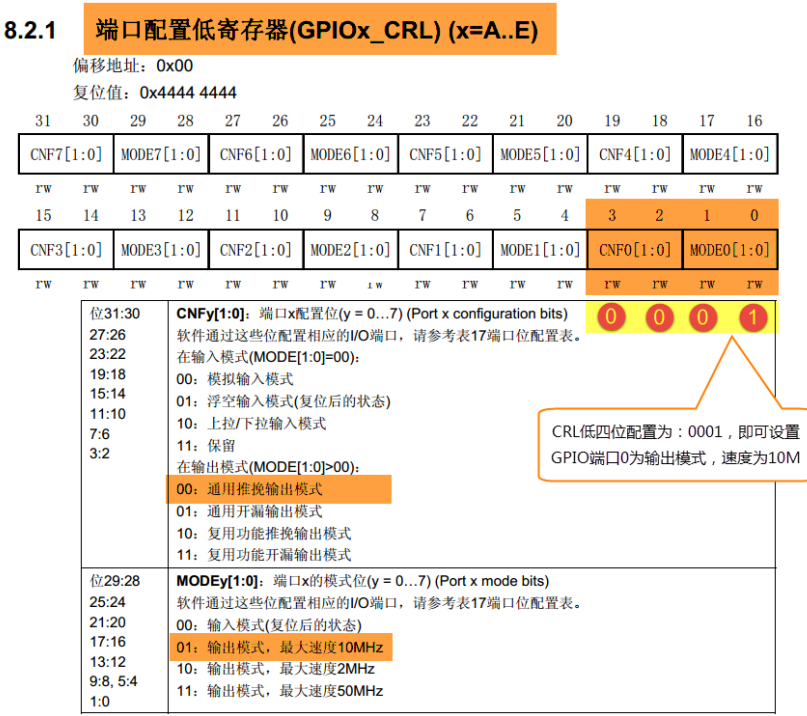

把连接到 LED 灯的 GPIO 引脚 PB0 配置成输出模式，即配置 GPIO 的端口配置低寄存器 CRL。CRL 中包含 0-7 号引脚，每个引脚占用 4 个寄存器位。MODE 位用来配置输出的速度，CNF 位用来配置各种输入输出模式。在这里我们把 PB0 配置为通用推挽输出，输出的速度为 10M。

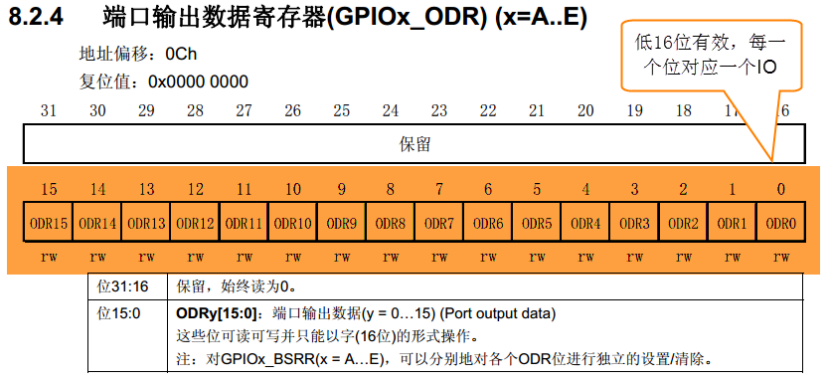

在输出模式时，这里通过控制 ODR 寄存器的输出来控制 GPIO的电平（虽然对端口位设置/清除寄存器 BSRR 寄存器和端口位清除寄存器 BRR 写入参数也能达到相同效果，即操作 BSRR 和 BRR 最终影响的都是 ODR 寄存器，但为了方便就直接选择控制ODR 寄存器）

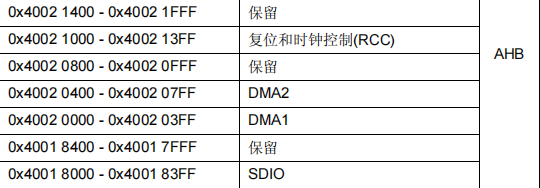

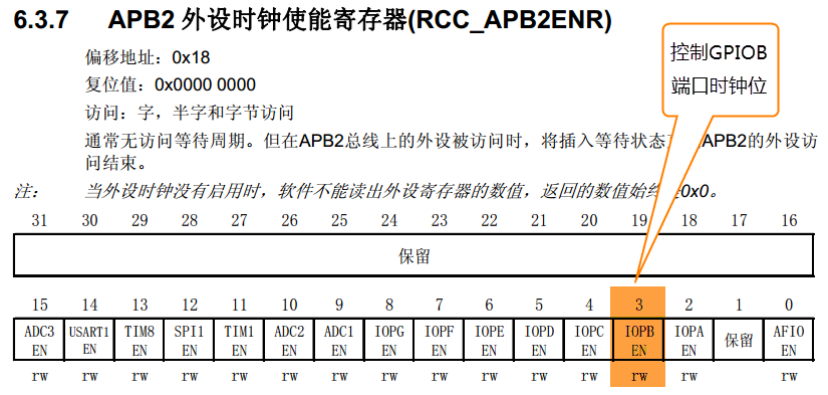

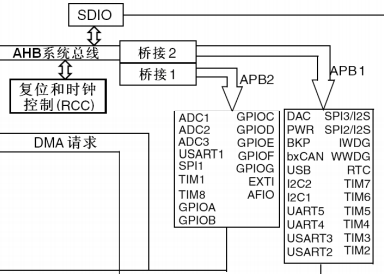

STM32 的所有外设的时钟由一个专门的外设RCC来管理，所有的 GPIO 都挂载到 APB2 总线上，具体的时钟由 APB2 外设时钟使能寄存器(RCC_ APB2ENR)来控制。复位和时钟控制(RCC)的起始地址后面也会使用到。

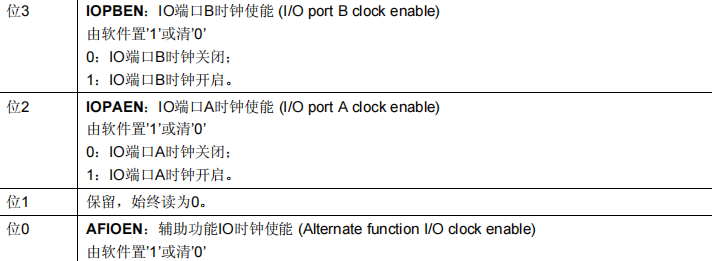

通过查找得知控制端口B的时钟位是3,要开启时钟就得使这个位为1

代码实现

#include "stm32f10x.h"
int main(void)
{
	//打开GPIOB端口的时钟
	*(unsigned int *)0x40021018 |=(1<<3);
	//设置GPIOB0的输出模式为推挽输出
	*(unsigned int *)0x40010C00 |=(1<<(4*0));
	//控制ODR寄存器，PB0输出低电平
	*(unsigned int *)0x40010C0C &=~(1<<0);

}

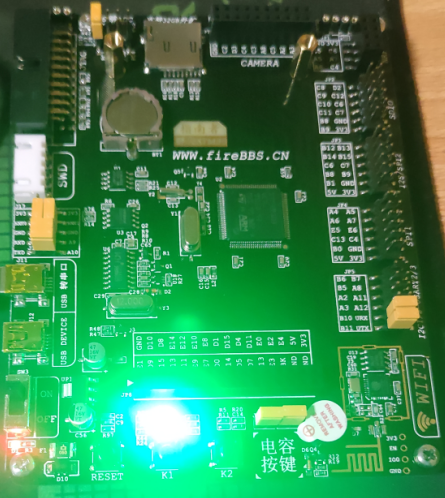

效果展示
