野火32IIC串口协议

现在的我对协议的一些理解：协议分为好几层，像TCP协议分为六层，IIC分为两层。物理层，我们只能了解，不能改变。我们主要了解的是协议层，并根据协议层来实现我们想要的功能。如协议层过程中哪些寄存器的改变是要注意，并用库函数来改变这些寄存器以辅助我们编程。对底层的了解是很重要的，不然的话，编程会受到一些阻碍
IIC协议的物理层和协议层不再赘述，网上有很多资源。这篇博客的重点是在编程过程中提示犯迷糊的点。
以下是零死角玩转STM32的例程里面的一个函数

bsp_i2c_ee.c

uint32_t I2C_EE_ByteWrite(u8* pBuffer, u8 WriteAddr)
{
  /* Send STRAT condition */
  I2C_GenerateSTART(EEPROM_I2Cx, ENABLE);

  I2CTimeout = I2CT_FLAG_TIMEOUT;
  /* Test on EV5 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_MODE_SELECT))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(0);
  }

  I2CTimeout = I2CT_FLAG_TIMEOUT;
  /* Send EEPROM address for write */
  I2C_Send7bitAddress(EEPROM_I2Cx, EEPROM_ADDRESS, I2C_Direction_Transmitter);

  /* Test on EV6 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(1);
  }
  /* Send the EEPROM's internal address to write to */
  I2C_SendData(EEPROM_I2Cx, WriteAddr);

  I2CTimeout = I2CT_FLAG_TIMEOUT;
  /* Test on EV8 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(2);
  }

  /* Send the byte to be written */
  I2C_SendData(EEPROM_I2Cx, *pBuffer);

  I2CTimeout = I2CT_FLAG_TIMEOUT;
  /* Test on EV8 and clear it */
  while(!I2C_CheckEvent(EEPROM_I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED))
  {
    if((I2CTimeout--) == 0) return I2C_TIMEOUT_UserCallback(3);
  }

  /* Send STOP condition */
  I2C_GenerateSTOP(EEPROM_I2Cx, ENABLE);

  return 1;
}

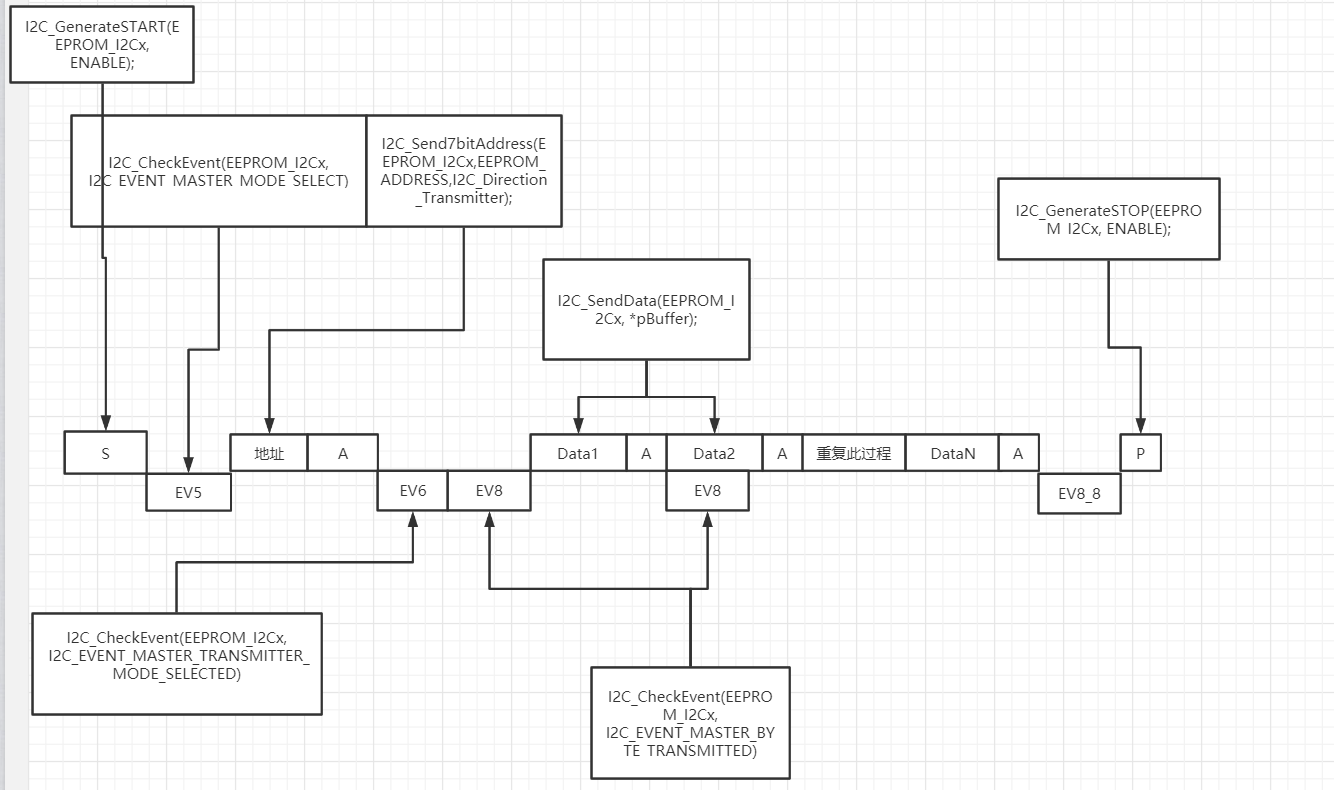

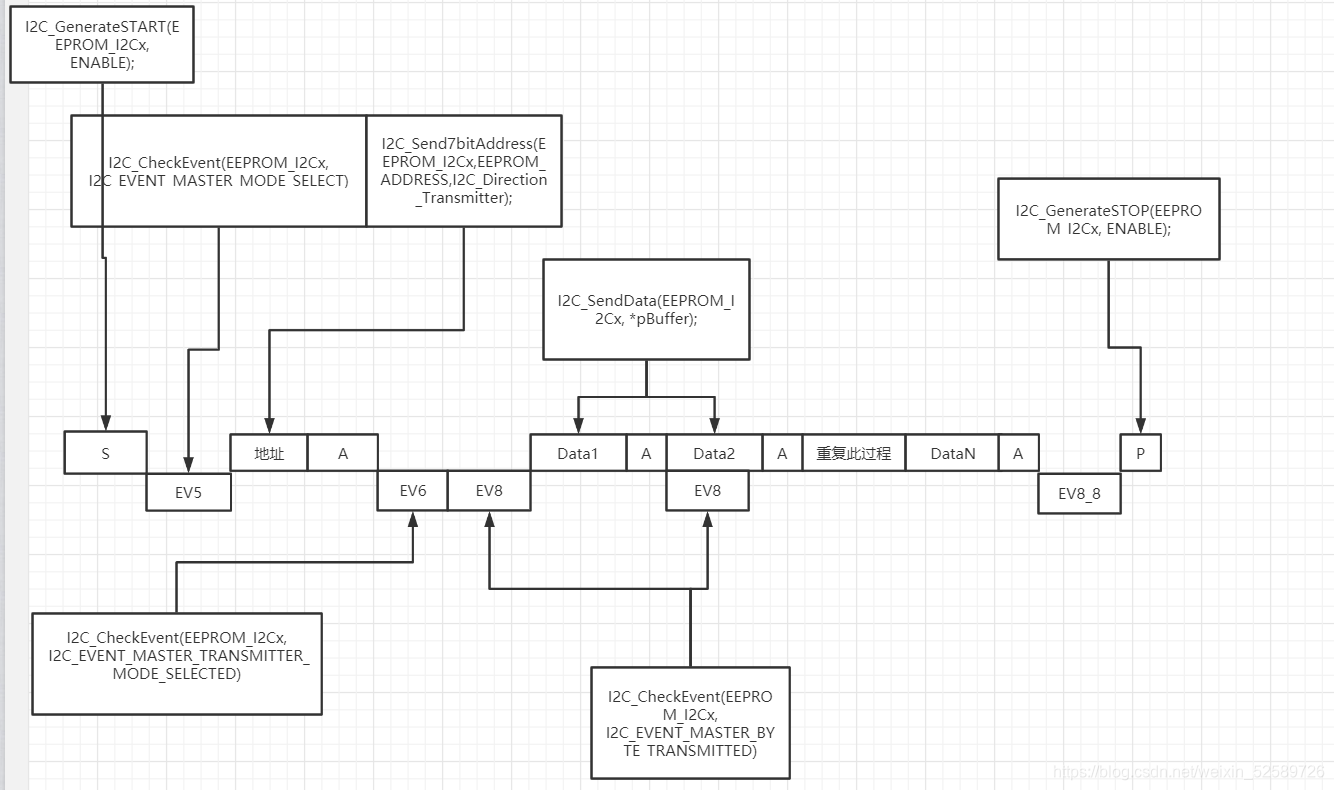

上面的函数，对应的逻辑是以下的图，对应的事件对应的函数已在图中标出来。

可以看到里面的调用的函数基本一样，但是函数参数不一样，对应的事件也就不同。我认为这是IIC编程的关键。其他是很多是硬件的配置。

回调函数

说一下我对回调函数的理解。

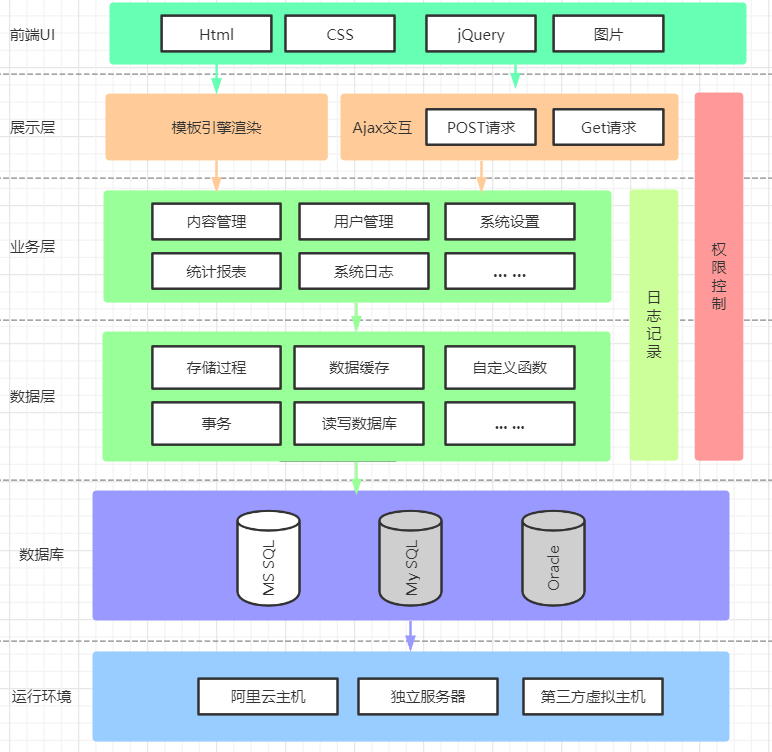

举例上面是上面有六个层次，按照正常原则上层的依赖下层，下层不依赖上层。但是有时候下层会依赖上层来实现功能。这是就是回调函数。
如业务层依赖数据库来实现功能，但是有时候数据库也要依赖业务层实现功能。虽然说数据库要完成很多数据查找，但是无法覆盖的业务查询，所以此时数据库就要调用业务层的函数。这个现象叫回调，所以这种函数叫做回调函数。
