概述
Abaqus中有不同的方法对网格进行自适应： ALE自适应网格，自适应网格重划和Mesh-to-mesh映射。 先通过表格对比，后续再逐渐深入。ALE adaptive meshing | Adaptive remeshing | Mesh-to-mesh solution mapping | |
方法 | 光顺网格，没有改变网格拓扑关系 | 根据错误指标重新网格划分 | 手动将结果映射到创建的新网格 |
目的 | 减少网格失真 | 提高准确性 | 减少网格失真 |
何时启动 | 分析步进程内 | 作业之间，作业自动运行 | 分析步之间，通过重启 |
结果文件 | 包含完整历程的单个输出文件，在分析历程中，网格被平滑 | 包含完整历程的输出文件，在历程中，网格没有变化。 | 几个输出文件，每个文件为具有不同网格的总加载历程的一部分 |
求解器 | Standard：主要用于磨损分析 Explicit：更广泛的应用 | Standard | Standard |
由Abaqus创建自适应网格？ | 是 | 是 | 不是 |
Abaqus/CAE获得？ | 是 | 是(Only) | 不是 |
00
—

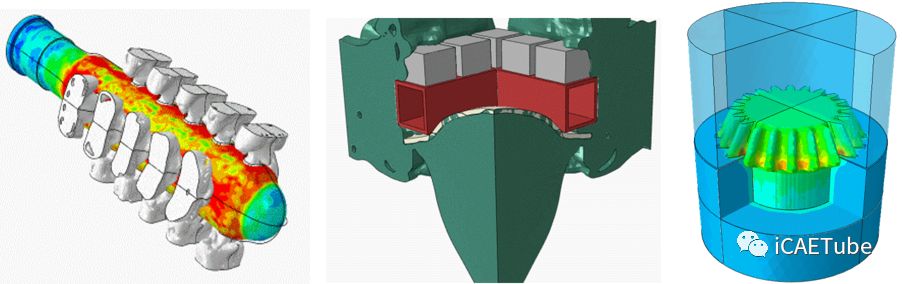

ALE自适应网格

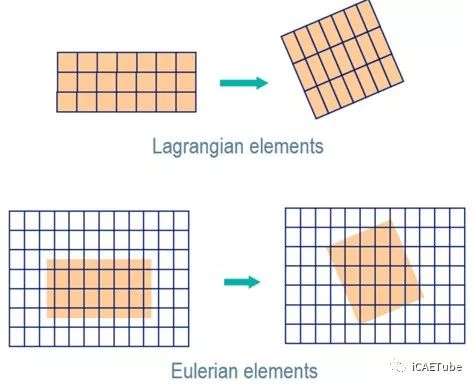

拉格朗日与欧拉
使用拉格朗日方法，网格随材料一起移动，通常是在Abaqus和一般的固体中完成。 使用欧拉方法，网格是固定材料穿过，这种方法对流体有意义。
本文介绍的ALE自适应网格，介于完全欧拉分析和完全拉格朗日分析之间的某种方式：材料相对于网格变形，网格也变形(网格可以独立于材料变形)。ALE全称为“任意的拉格朗日－欧拉自适应网格”(Arbitrary Lagrangian Eulerian adaptivemeshing)，不改变原有网格的拓扑结构，即单元和节点的数目和连接关系不会变化，而是在分析步的求解过程中逐步改善网格的质量。
目的
ALE自适应网格划分通常用于减少网格失真，通过移动节点即使在严重变形下也能保持高质量的网格。 拓扑不改变，不会修改连接以及单元数量。 能够用于ABAQUS/Explicit的大变形分析，以及ABAQUS/Standard中的声(acoustic domain)、冲蚀(ablation)和磨损问题。Abaqus /Standard中的ALE自适应网格划分
与Abaqus / Explicit相比，ALE自适应网格划分在Abaqus /Standard中有所限制。 可用于 当没有材料流入或流出域时(拉格朗日方法)、当材料在边界被侵蚀时(烧蚀或磨损)。 用于减少固定材料量上的网格扭曲，提高准确性，甚至是在某些情况下获得收敛的唯一方法。 此外，可以独立于材料运动来定义边界网格运动。 例如，在轮胎分析，轮胎的外表面向内移动，而不会使材料变形，移除部分材料，模拟轮胎磨损。 帮助手册中给出了这个例子(在Abaqus / Standard中使用自适应网格模拟胎面磨损)。
图：与未磨损外形相比，使用ALE自适应重新网格化获得的磨损外形在网格光顺时保持节点连接
Abaqus /Explicit中的ALE自适应网格划分

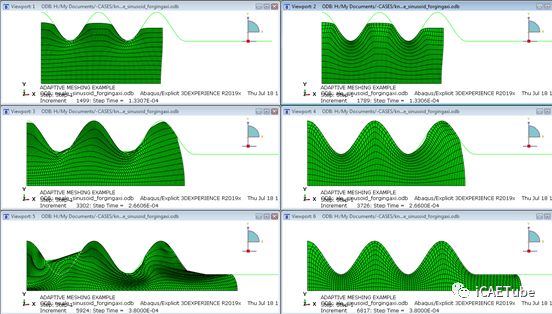

使用Abaqus / Explicit，可以模拟欧拉问题以及拉格朗日问题。 ALE自适应网格划分不仅可用于减少固定材料体的网格扭曲，还可用于材料流入和流出网格时的工况，也可使网格自身变形，这在模拟挤出或轧制等工艺时非常有用，因这些工艺的大变形和形状错误单元，会导致在Abaqus / Explicit中时间增量步降低，增加了求解时间，同时限制了求解的准确性。 通过ALE网格自适应可以加以改善。 与Abaqus / Standard相比，Abaqus /Explicit中的ALE自适应网格划分更为广泛，它有几种平滑方法适用于各种问题，而Abaqus / Standard只有一种平滑算法用于平滑移动边界曲面。 在Abaqus / Explicit中，开始变形之前可以改善网格质量，此外还可以定义示踪粒子。 帮助手册中给了一个正弦模锻锻造例子，右侧的ALE自适应网格划分的分析，比左侧的没有ALE自适应网格的分析具有更好的单元形状。
其他
ALE自适应网格划分可以对整个模型或单个零件定义。 在整个Step中，执行重新扫描， 因此不用重新定义新作业， 分析应用平滑网格继续进行。 ALE自适应网格划分可在Abaqus / CAE设置。 其他两种自适应方法，下文再续。— 荐 读 ——
