实验背景：

有个刚刚成立的公司，现在向运营商申请了一个c类IP地址（192.168.1.x），但是这个公司下面有五个部门，具有5个广播域，但是要实现的是五个广播域可以进行通信。

实验模型：

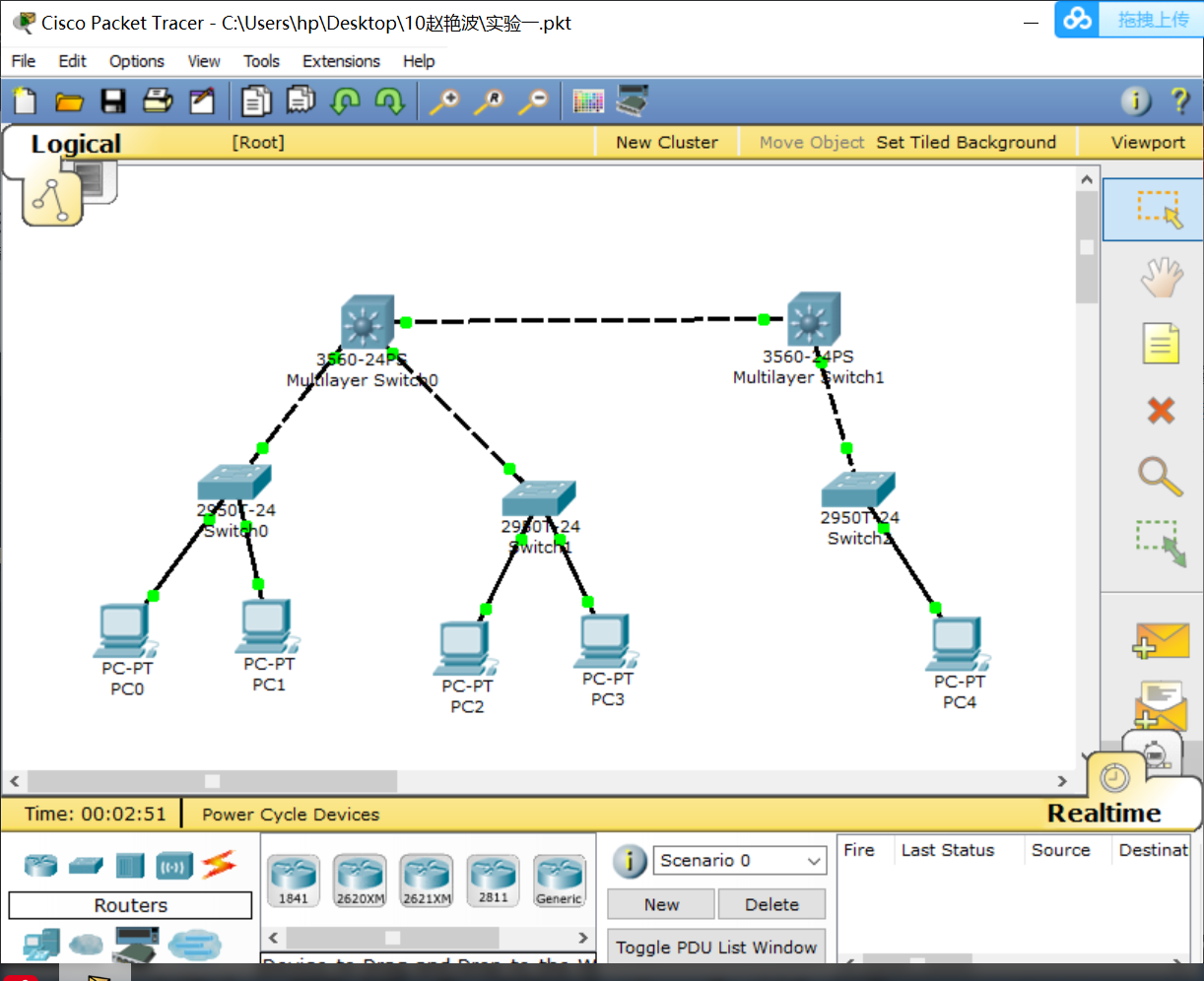

是通过packet tracer模拟器进行模拟的。是两个三层交换机和三个二层交换机和五个pc进行组建的。五个pc机器代表的是五个部门。每一个部门都要在一个网段里，不同的网段要是不同的部门，不同的网段的vlan也应该是不同的。

实验步骤：

一、划分子网：

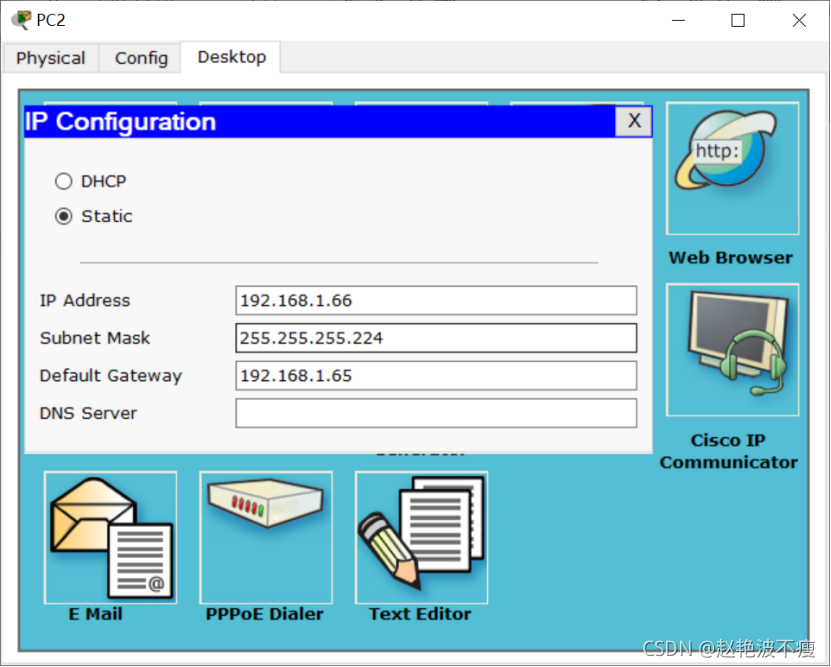

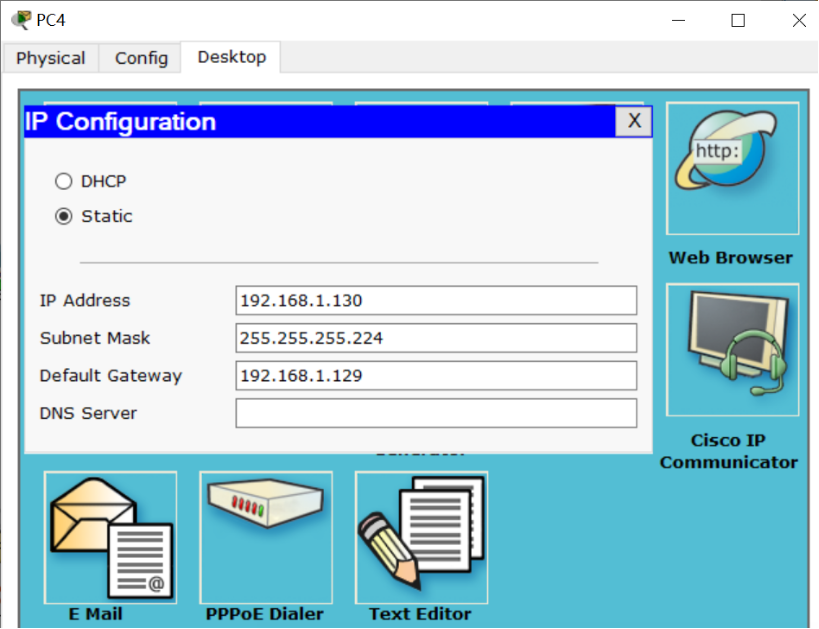

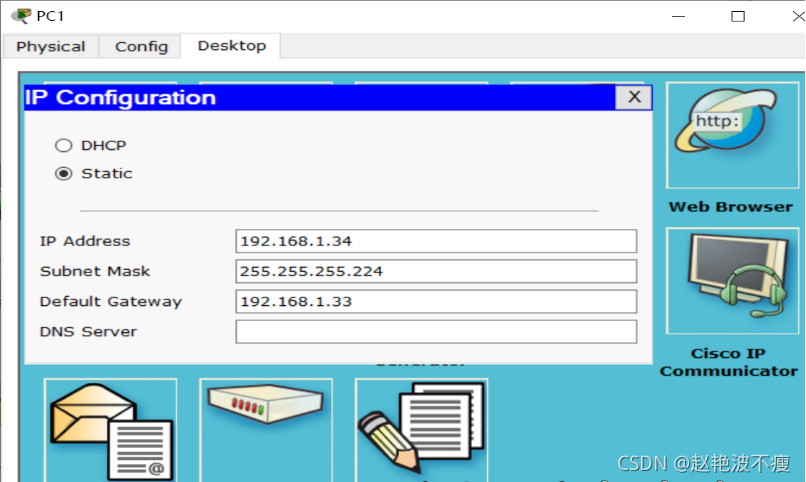

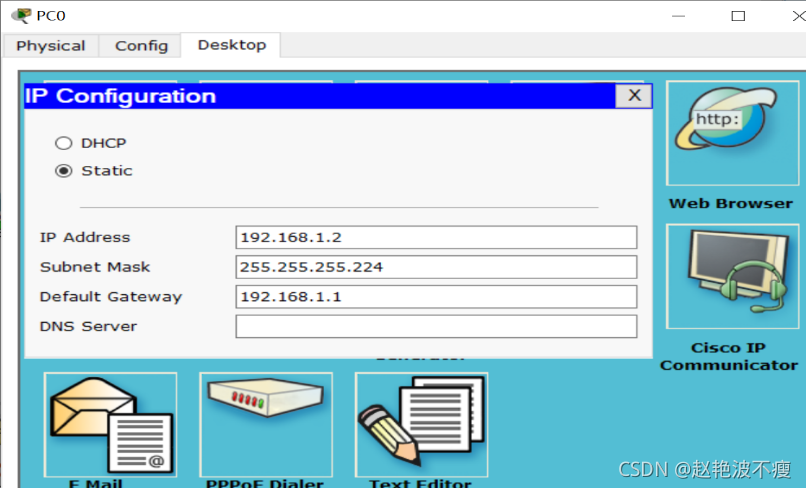

因为我们有五个部门，而且运营商只给了我们一个c类地址，我们如果想要实现五个部门在不同的网段里，我们应该进行划分子网的操作，由于大于4小于8,所以我们应该换分子网的时候，应该将主机位的三位划分给网络，而且网络的长度要进行加长（1的个数进行增加），所以说我们应该将网络的子网掩码变为255.255.255.224（11100000） 这样的话我们就可以把网络分成8个子网，再给这五台机器进行网络的IP配置，如下图

二、划分vlan

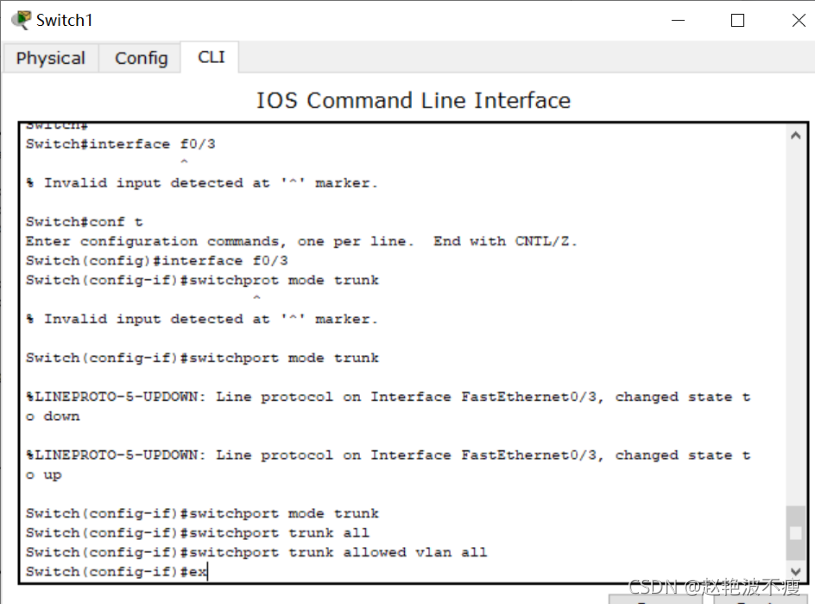

设置swicth0将pc0和pc1在不同的vlan下面，再将f0/3设置成trunk模式，可以允许两个valn的都可以进行通信，

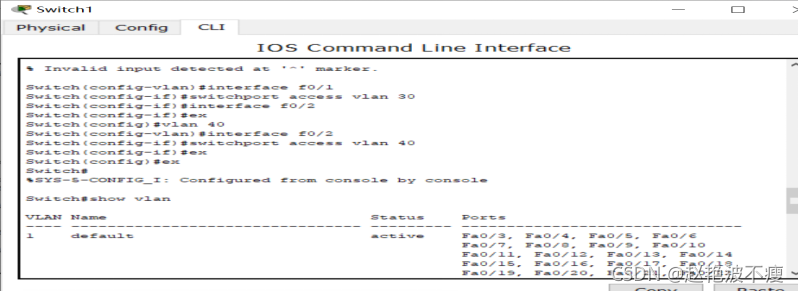

同理将另外两个二层交换机也设置vlan，与1相同的操作。

三、配置三层交换机

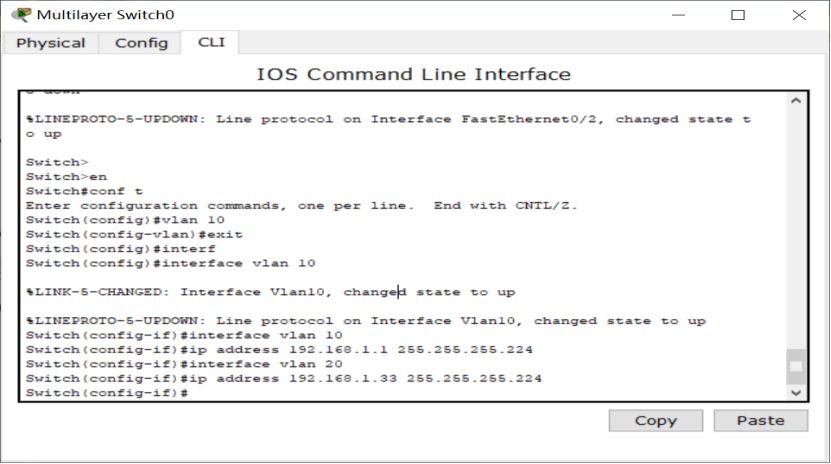

配置三层交换机就是要根据vlan的不同来给这个vlan来分配IP地址，也就是这个vlan下面的pc机器所对应的默认网关，因为pc机器如果不知道怎么交付的时候，他就会把信息交给自己的默认网关。，所以说我们应该把第一个的三层交换机的vlan10设成他所对应的默认网关，同理设置这个三层交换机下面的其他机器也的默认网关，如下图所示：

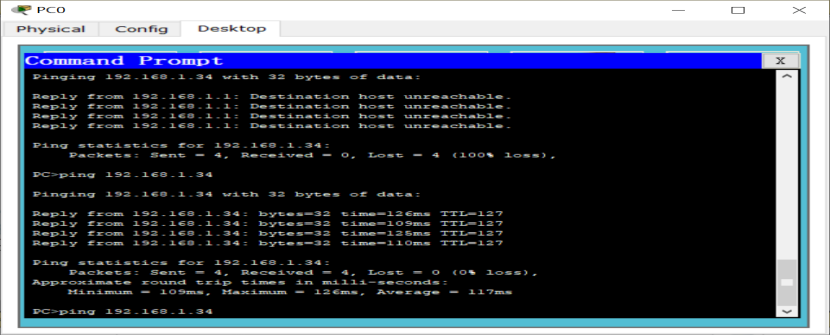

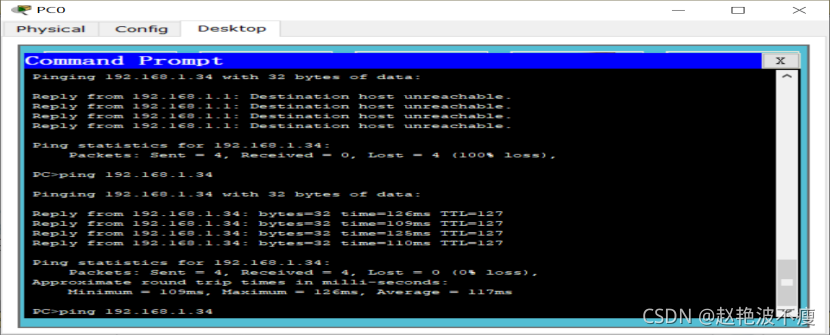

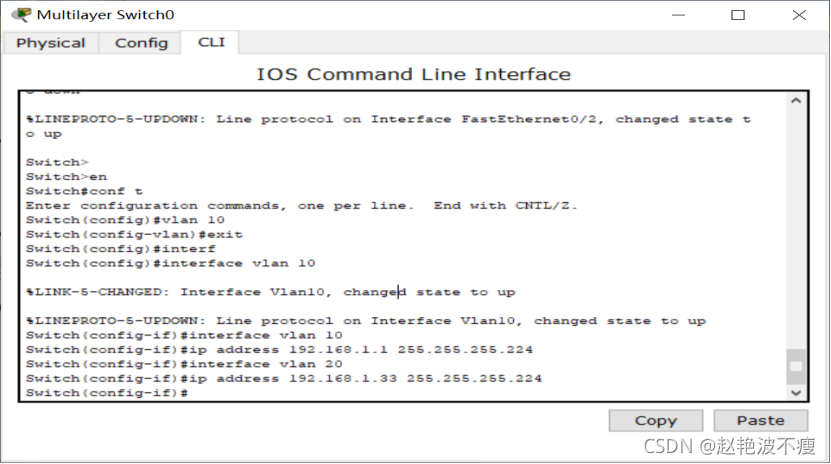

配置完成之后我们就会发现处在不同的vlan下的pc1和pc2是可以进行通信的，如下图所示

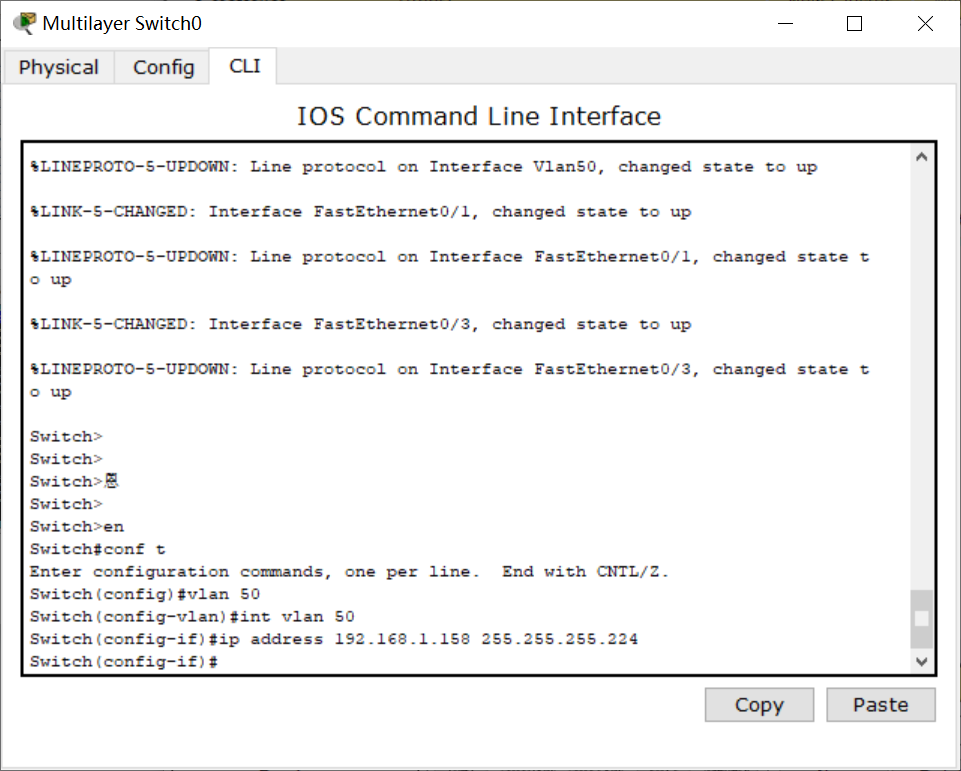

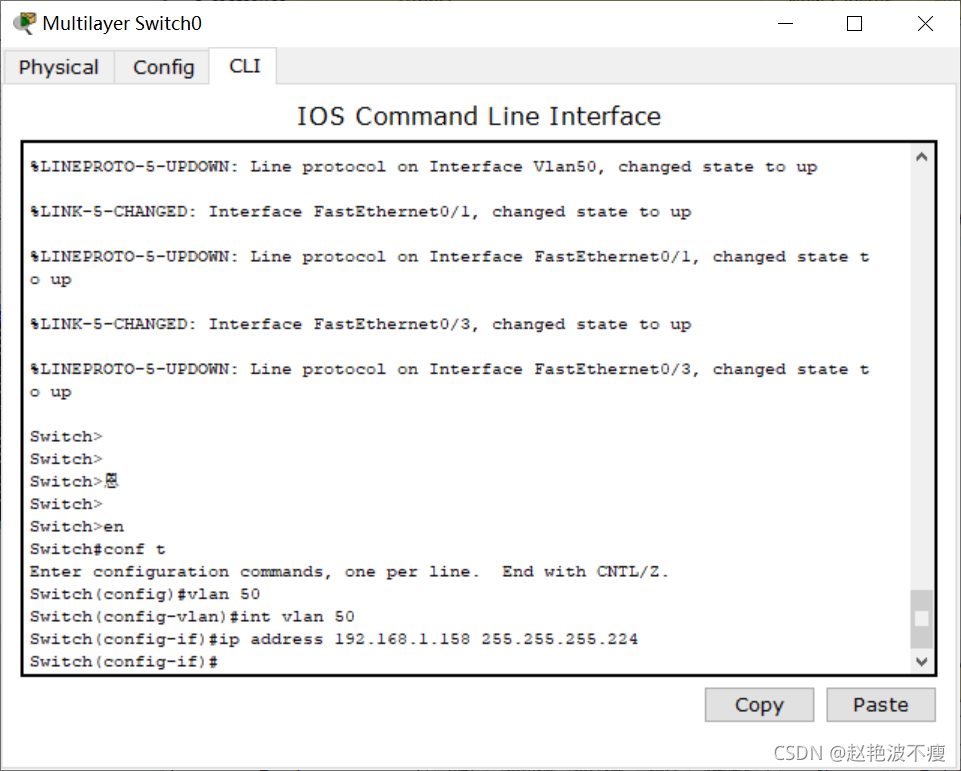

再把vlan30和vlan40进行上述的操作，把他们所对应的网关设置成vlan所对应的IP，再给vlan50进行配置IP，配置的ip地址不应该和pc4的网关一致，应该在PC4所在网段的任何一个IP都可以。

再给第二个三层交换机进行上述相同的操作。

遇到的问题：

综合这个实验，出现频次比较高的问题我发现的主要有两个，如下：

这个端口是down的情况，是肯定通信不了的，所以要把这个窗口设置成up模式：

上方命令就可。

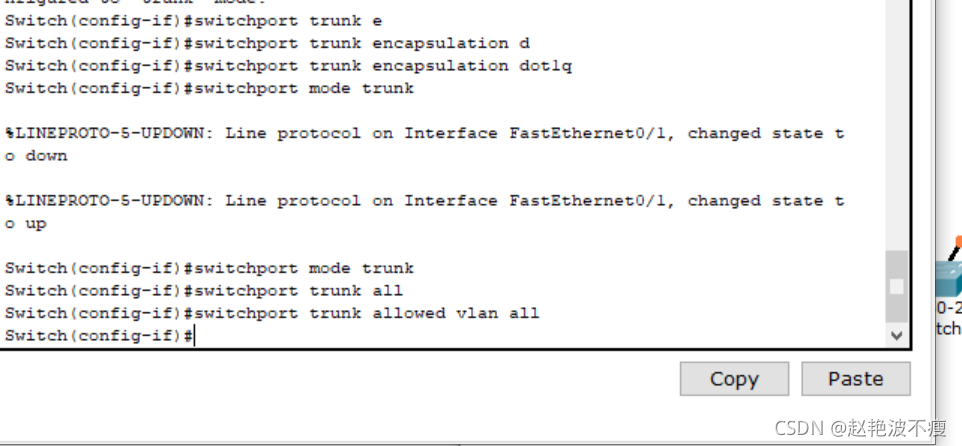

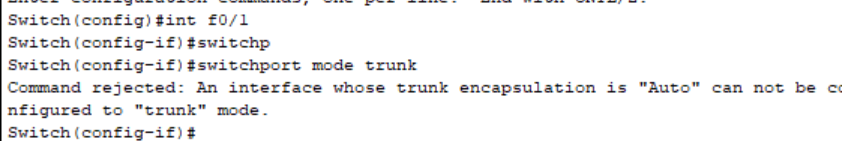

第二个问题是，在我们设置三层交换机的端口的trunk模式的时候，会出现错误

我们解决的方法就是如下：

这样就完成了整个实验。
