cpu 对外设的访问方式

ram-like 接口设备访问

我们在写程序时，对变量的赋值，取值操作，实际上做了对内存进行读写。通过地址就可以对内存进行读写操作。实际上对芯片上的其它外设IO操作也是一样。

int* a=0x100000;
int* b=0x200000;
*a = 1000;
*b= *a;

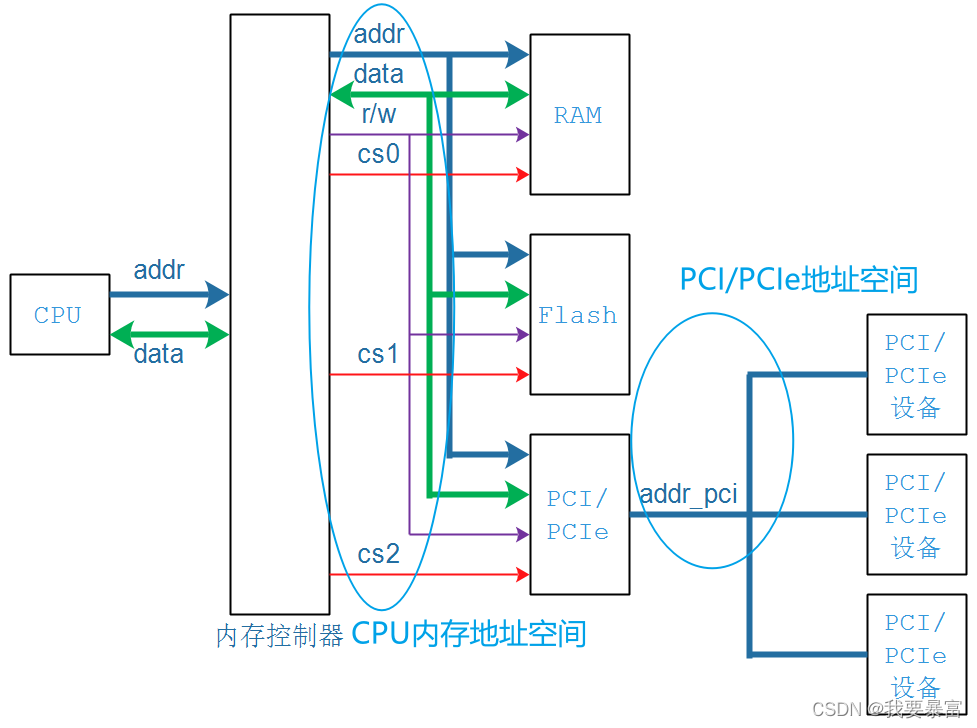

CPU 与外设的连接结构图如下所示，通过地址线传输想要访问的地址，数据线传输数据，读写信号线确定你的操作是读/写。
可以看到总线上所挂的设备（ram、flash、gpio），它们对信号线都是共享的，那么怎么选中想要访问的设备呢？它们每一个设备都有各自的地址段，当地址信号线上的地址属于自己的范围时，cs（片选信号）就会选中芯片，然后进行访问。
关键在于：内存控制器，它会根据地址范围发出对应的片选信号，选中对应的设备。
类似于这样的接口叫ram-like接口，所有的ram-like 接口设备，cpu 都可以直接通过地址读写。
在这里插入图片描述
下图是imx6ull 的片上外设控制器地址表（从0x0000_0000~ 0x8000_0000），可以看到不同的外设控制器各自有自己的地址段，0x8000_0000 是内存控制器。
imx6ull 控制器地址映射

无法直接用地址访问的设备

上图中的外设控制器都可以通过地址直接访问，但是它们管理的设备或其它设备是不能的。
例如我们在使用一个i2c设备时，需要读写i2c控制器，通过一定的协议才能完成对i2c设备的访问。i2c 协议
如emmc ，要像访问emmc 设备必须通过emmc 控制器，必须编写emmc控制器驱动。
这样的访问方式就会比较复杂，无法像内存一样轻松读写，因此pci 总线诞生。
请添加图片描述

pci 总线

PCI总线（Peripheral Component Interconnect，外部设备互联），挂在pci 总线下的设备，cpu可以通过地址直接访问，让访问外设变得像内存一样简单，那么它是怎么做到的呢？
如图pci 控制器（host birdge:主桥又称北桥）跟其它片上设备一样挂在内存控制器下，可以通过地址直接访问，pci/pcie 则由它来管理。

当cpu 想要访问某个pci 设备时，cpu 发出的地址到达pci控制器后，它会将地址做偏移处理，转换成pci_addr。同样每一个pci设备都拥有属于自己的一段pci_addr，它们确认控制器发出的pci_addr属于自己的范围内，就会与其进行交互。
pci_addr = cpu_addr + offset
请添加图片描述

pci 接口定义

在这里插入图片描述
pci 接口定义如图所示：红色为必需信号线，蓝色为可选信号线。
必需的引脚中分为以下几个部分

地址与数据

AD[31:0] : 地址线与数据线是复用的。怎么控制它的功能是传输地址还是数据，使用 interface control 中的FRAME# 信号线。
C/BE[3:0]# : 它也是一组复用信号线，当传输地址是它是命令 command；当传输数据时，它是字节使能 Byte enable，用于字节选择，可以进行单字节、字、双字访问；
PAR : 奇偶校验信号，确保AD[31:00]和C/BE[3:0]#传递的正确性；

控制接口

FRAME# : 低电平有效，FRAME# 拉低的第一个时钟为AD 地址周期，下一个时钟为数据周期。
IRDY#： 信号由PCI主设备驱动，信号有效时表示PCI主设备数据已经ready。
TRDY#： 信号由目标设备驱动，信号有效时表示目标设备数据已经ready
STOP# : 停止信号线，目标设备请求主设备停止当前总线事务。
DEVSEL#： 设备选择。
IDSEL : ID并非身份ID，而是Initialization Device Select（初始化设备选择），在读写设备配置空间时用于选中某个设备。

system
CLK : 时钟信号线。
RST#: 复位。

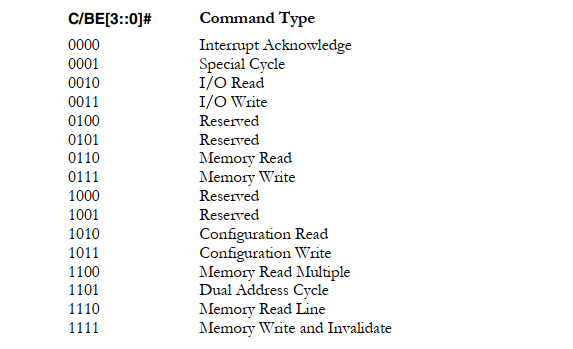

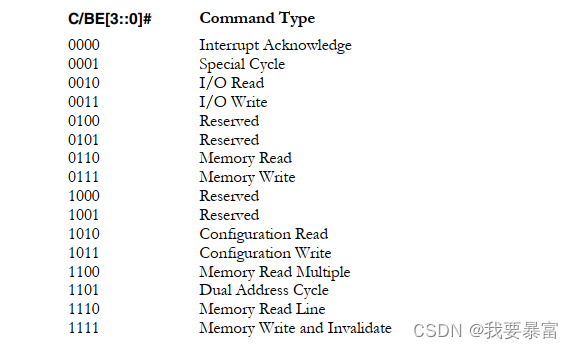

C/BE[3:0]# command 定义

在地址周期时，C/BE[3:0]# command 定义如下。
在这里插入图片描述

pci 设备的访问

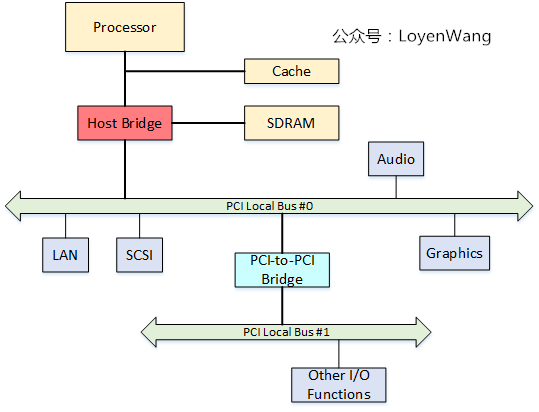

pci 总线与设备的连接结构如图，与前面一样许多设备都挂在同一条pci 总线上，它们对信号线是共享的，通过地址来对指定的设备访问。
问题1： 那这些设备怎么确认自己的地址段呢？在用地址访问之前需要对pci 设备做配置，也就是读写配置寄存器。
pci 总线结构图

pci 配置空间访问——非桥设备（type0）

先看以下配置空间的结构：
每一条pci支总线最多可以拥有32个设备（实际上负载不了这么多），每一个设备都有8个功能，每一个功能有一块 256 Byte 的配置空间（所谓的配置空间即许多寄存器的集合）。
PCI设备可以简单地分为PCI Agent、PCI Bridge、Cardbus Bridge：

PCI Agent：真正的PCI设备(比如网卡)，是PCI树的最末端
PCI Bridge：桥，用来扩展PCI设备，必定有一个Root Bridge，下面还可以有其他Bridge。
Cardbus Bridge：用得不多，不介绍。

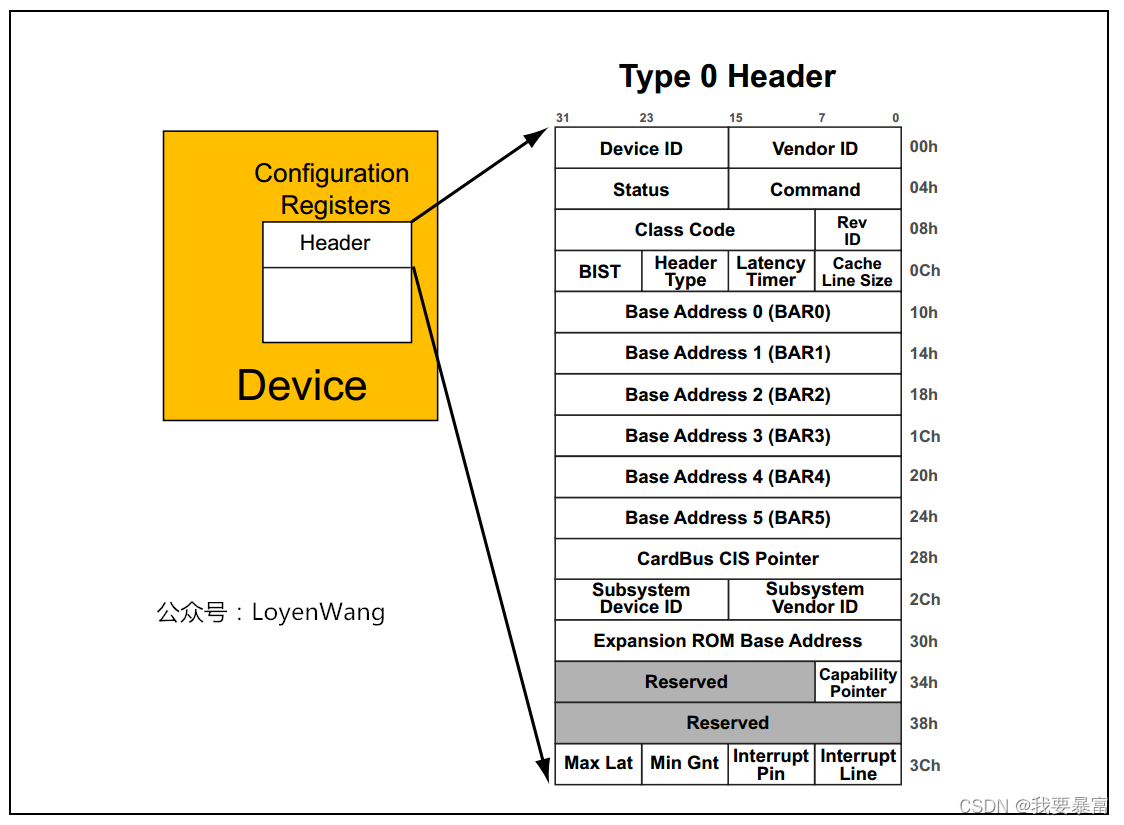

根据pci 设备类型的不同，pci 配置空间也有不同。pci配置空间一共有256 字节，其中64 字节为头部空间，配置过程就是头部寄存器的读写。

device id 与 vendor id： 各占2 字节，cpu读取它们就可以知道厂商和设备。
header type： 设备类型，1字节。普通设备它的值为0x00，桥设备为0x01。
BAR： 普通设备在其中声明自己需要多大的空间，同样cpu 会把首地址写回 BAR。

pci 设备的简单配置过程：
设备会在配置空间中声明自己需要多大的空间
cpu获取到这个值，就会给它分配指定长度的空间，并将首地址写回pci 设备配置空间。
有了首地址后，该设备就有了自己的地址范围，首地址+长度= 地址范围；之后cpu就可以通过地址访问这个设备。
注意： cpu 的地址和pci 的地址是不一样的，pci控制器会对地址做转换。

问题2： pci 总线上有那么多设备，如何能访问到其中某一个设备？

通过IDSEL# 引脚选中设备，PCI 接口上有AD[31:0] 32条地址线，例如将AD31接到设备1的IDSEL、AD30——设备2 IDSEL、AD29——设备3 IDSEL，以此类推当选中某个设备时只要将对应的地址线拉低即可选中设备。（配置时地址线bit 31-11都是保留，可以与IDSEL相连）

问题3：如何访问设备上的某一个功能？配置空间中的哪一个寄存器？
下图有定义AD[10:8] 表示功能序号，AD[7:2]表示寄存器序号。

pci 非桥设备配置过程：

AD31——IDSEL# 拉低选中设备。
FRAME# 拉低，第一个时钟发送地址 AD[10:8] 选择功能，AD[7:2] 选择寄存器地址。
C/BE# 发送命令 1010 读取配置空间。
TRDY#、IRDY# 双方设备准备就绪后开始传输数据。
读取device id与vendor id 得知设备信息，header type 得知设备类型（桥或非桥）。
非桥设备读取BAR 获取需要分配的空间大小。
分配一段空间，将首地址写回BAR。配置完成
以此类推配置bus0 下的每一个设备。

pci 配置空间访问——桥设备（type1）

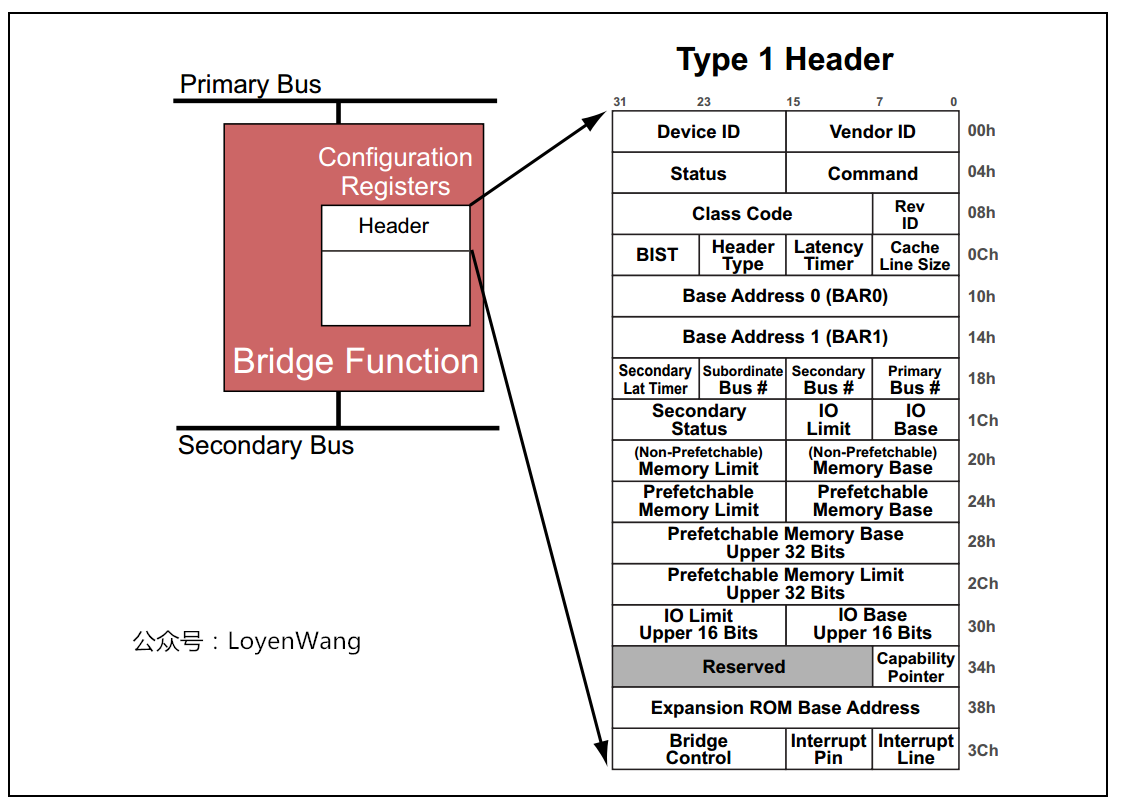

0x00~0x0c 这一段寄存器，除了header type值不同外其它都与type 0相同，0x10 开始都不同。
BAR： 桥设备不需要多大的BAR空间，因为它只需要做转发工作。
primary bus： 上一级总线的总线号。
secondary bus： 自己的总线号。
subordlinate bus： 子总线中最大的总线号。
在这里插入图片描述
问题4：如何配置桥设备？

跟一般的PCI设备一样，通过IDSEL来选中它。
通过type 0配置命令读取配置空间，发现它是PCI桥设备，把分配的总线号写给它。

问题5：前面描述了如何配置 bus0 下的pci设备，那么如何配置bus1 下的pci设备呢？怎么通过桥转发到它的子设备。

主桥发出type 1的包。
AD[23:16]：bus number 确定要访问哪个桥设备（哪一级总线）（桥的配置空间中有三个bus号分别是primary bus上级、secondary bus自己、subordlinate bus子级中最大）。
当 bus number>=secondary bus && bus number <=subordlinate bus 时它就知道需要自己做转发。
如果bus number = secondary bus时，需要访问的桥设备号与当前桥号相等时，那么需要访问的设备就挂在这一级的总线下，桥设备发出type 0命令，这一级的桥通过ADXX——IDSEL选中设备，根据function number选择哪个功能，register number 选择寄存器，就可以对某一级桥下的设备进行读写。
bus number > secondary bus && bus number <=subordlinate bus ，如果要访问的总线号大于当前桥设备的总线号，并且小于等于自己桥设备中最大的总线号，那么要访问的设备就在自己子级桥下，因此该桥会发出type1 命令找到下一级桥，以此类推直到发生步骤③。

这个过程类似于路由，需要到达的设备属于自己时，就转发给设备，不属于自己，就转发给下一级总线。

桥：接收到Configuration Command type 1后，有2个选择
- 对于跟它直连的PCI Agent
  - 把Configuration Command type 1转换为Configuration Command type 0
  - 使用IDSEL选择设备
- 如果还需要通过下一级的桥才能访问此设备
  - 转发Configuration Command type 1

请添加图片描述

PCIE 总线

PCIE 总线即PCI Express（快速的pci）。
在我们的映像中并行的数据线（例如pci 的AD[31:0]）相对传输速率比较高，但是当真正高速后，信号线之间会产生干扰，这种情况下反而使用串行信号线速度更快。
所以PCIE 的数据线改为串行的差分信号线（一个方向上有两根信号线tx+、tx-）。
PCIE 的接口引脚如图：
PCIE_TXP/N、PCIE_RXP/N，构成了一组发送与接收的信号线，被称为一个 lane ，P为+、N为-。
PCIE_REFCLKP/N 时钟也是差分信号。
请添加图片描述
PCI接口的引脚时并行的，PCEe的是串行的，每个方向的数据使用2条差分信号线来传输，发送/接收两个方向就需要4条线，这被称为1个Lane：

PCIE 设备之间可以有多个lane：

两个PCIe设备之间有一个Link
一个Link中有1对或多对"发送/接收"引脚，每对"发送/接收"引脚被称为"Lane"
一个Lane：有发送、接收两个方向，每个方向用2条差分信号线，所以1个Lane有4条线
一个Link最多可以有32 Lane

PCIE 总线结构

PCIE总线与PCI 总线的相同点：虽然PCIE 信号线发生改变，但是对CPU 来讲它与PCI 总线是一样的，CPU仍让是使用地址即可以访问到PCIE设备，所以软件驱动上PCI 与PCIE 设备驱动是兼容的。
PCIE 仍然需要像PCI 一样配置设备，分配设备所需要的地址段。
对比PCI 与PCIE 结构图，PCI 总线 CPU 对接的是Host Bridge(主桥)、PCIE 总线CPU 对接的是Root Complex，实际上Root Complex已经将桥封装在内部，所以它们是对于CPU 来说是相同的。只是在桥后的部分不同。

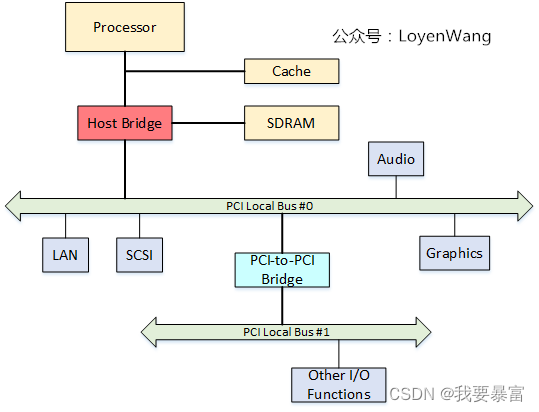

PCI 总线结构图
PCIE 总线结构图
** PCIe 与PCI的不同：**

连接方式不同：在PCI系统里，多个PCI设备都链接到相同总线上。但是在PCIe系统里，是点对点传输，即一条PCIE 总线只能连接一个PCIE设备（不包括Root Complex、switch内部结构），要接多个PCIe设备，必须使用Switch进行扩展。
通信方式不同：PCI 使用并行通信，数据与地址在AD[31:0] 上并行传输；PCIe 使用串行通信，数据是有先后的一个Byte一个Byte发送接收，因此PCIe 采用数据包方式传输。

这是PCIE 总线详细的结构图，标注出了Root Complex、switch的内部结构。
Root Complex 由Host Bridge 和多个 PCI-to-PCI Bridge 组成。
Switch 由多个 PCI-to-PCI Bridge 组成，功能主要是扩展PCIE 能接更多的设备。
在这里插入图片描述

PCIE 设备之间数据包的传输

前面说到CPU 对于PCIE 设备仍然是使用PCI地址就可以访问到设备，那么它们需要像PCI 设备一样配置吗？
答案：是的
CPU 将如何配置它们？PCIE 的数据信号线变化，并且没有地址线，桥与PCIE 设备之间该以怎样的形式通信呢？
问题1：PCIE 设备之间如何通信（主要就是桥设备与普通设备），怎么传输地址、数据？
PCIE 总线数据线为串行信号线，属于字节流，只能一个一个Byte 发送，因此采用 数据包 方式传送。

PCIE 设备之间的数据通信，与网络协议栈非常相似，如图PCIE 协议栈一共有三层。
分别是Transaction层（事务层）、Data Link层（数据链路层）和 Physical层（物理层）。
事务层： 传输的是Transaction Layer Packet(TLP)，其中包含 header 头部、data payload 要传输的数据内容、ECRC crc校验码，验证header 和data payload 传输正确性。头部中又包含了命令类型（什么方式的读/写）、地址，保证数据能发送到目的地
请添加图片描述
数据链路层： （发送回路）数据链路层在拿到 TLP 包后在两端加上序列号和LCRC，在发生传输错误时，拥有重传机制。（接收回路）接收到一个link 包，验证seq 与crc并传递给事务层。

物理层： （发送回路）物理层拿到link 包，在两端加上开始信号和结束信号。（接收回路）接收到一个物理层的包，将两端的开始与结束信号拆分，传递给上层的数据链路层。
请添加图片描述

TLP 头部

TLP 的通用格式如下：
请添加图片描述
PCIe TLP头部决定数据包的目标设备、目录地址、读写命令等等。
在 PCIE 的不同的读写情况下TLP 包的格式也有不同：

命令类型：你是读内存还是写内存？读IO还是写IO？读配置还是写配置？
在Header里面有定义。
地址：对于内存读写、IO读写，地址保存在Header里。
Bus/Dev/Function/Regiser：对于配置读写，这些信息保存在Header里。
数据：对于内存读、IO读、配置读，先发出请求，再得到数据。
分为2个阶段：读请求报文、完成报文。读请求报文，不含数据；完成报文，包含数据。

PCIE TLP头部完整格式：
Fmt 与type： 决定命令的类型，内存读/写、IO读/写、配置0读/写或配置1读/写。参照表格
Bus Number： 要访问的总线号。（以下几个号都只适用于配置设备时的TLP头部）
Device Number： 要访问的设备号。
Function Number： 要访问的功能号。
Register Number： 要访问的寄存器号。

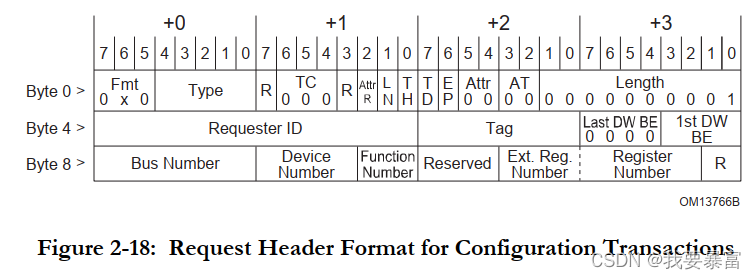

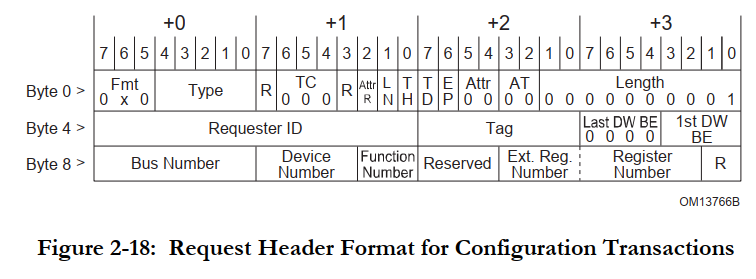

下图是PCIE 配置TLP头部：

PCIE TLP 命令类型

PCIE 配置空间

PCIE总线与PCI 一样，需要读取设备配置空间，获取到设备信息，分配地址并写入配置空间。
根据pcie设备类型不同，PCIE 配置空间分为两类：type0（非桥设备）和type1（桥设备）。
基本与PCI 设备配置空间相同，主要关注以下几个：

header type： 区分设备类型，非桥设备为0x00、桥设备为0x01。bit7 位决定PCIe 是多功能设备（一般endpoint才有多功能，桥设备一般为单功能），还是单功能设备。bit7=1 多功能，bit7=0 单功能。
Base Address： 需要分配的地址长度存放在BAR中，并且配置完会向BAR写入首地址。
Pirmary Bus Number： 上游总线号。
Secondary Bus Number： 自己的总线号。
Subordinate Bus Number： 下游总线号的最大数值。

配置PCIe 设备

配置桥设备

配置PCIe 设备首先需要配置桥设备，因为需要通过桥的转发才能到达endpoint。
例如配置与主桥相连的A桥：
根据Fmt 与type选择有两种类型的TLP 配置包：分别为type0和type1。它们的区别是当需要到达的设备与桥直连时（比如host 与A、A与C），该桥会发出type0的包，直接到达设备；当需要到达的设备在它的下游，并且不与他直连时（比如A 与最下端设备），该桥会发出type1的包，type1经过一层层桥的转发，到达与该设备直连的桥时，该桥会发出type0 的包，到达设备。
在这里插入图片描述
① A与主桥相连，所以主桥发出type0 的包，并且标明Device 、Function 和Register Number。
② 根据设备号（Root Complex 为封装好的硬件，所以设备号已经在硬件上固定了，switch 也是一样）、功能号和寄存器号，就可以找到想要读写的寄存器。
③ 读取配置空间header type，发现A 设备为桥，将其的总线号分别配置为 Pirmary Bus Number=0、Secondary Bus Number=1、Subordinate Bus Number=255（暂定为255，待扫描完下游所有的桥设备后，修改为下游最大桥设备号）。
这样一个桥设备就配置完成了。

注意：

type0 需要到达的设备与桥直连，因此type0 的TLP 头部中应该不用注明Bus Number，因为这样没有意义。
一个PCIe 设备中最多可以有8个功能，每个功能拥有一个配置空间。

配置非桥设备

非桥设备如上图中的 Bus3 Dev0设备，这种设备一般被叫做endpoint。
配置Bus3 Dev0：
① Host Bridge 发出type1 的TLP 数据包，Fmt=010、type=00101，Bus Number=3，Device Number=0，Function Number=0，Register Number=xxx。
② type1 TLP 包经过桥A->C->D桥，最终桥D发出type0 数据包，到达Bus3 Dev0。
③ 读取Bus3 Dev0 Function0 的配置寄存器，发现为普通设备
④ 读取BAR，获得设备需要的内存大小。
⑤ 分配指定大小内存，并将首地址写入设备0 BAR。配置完成。
在这里插入图片描述

PCIe 系统完整配置过程示例

5.2.1 硬件拓扑结构

以下图中的设备的配置过程为例，给大家做示范。
请添加图片描述

5.2.2 配置过程演示

下文中BDF表示Bus,Device,Function，用这三个数值来表示设备。

软件设置Host/PCI Bridge的Secondary Bus Number为0，Subordinate Bus Number为255(先设置为最大，后面再改)。
从Bus 0开始扫描：先尝试读到BDF(0,0,0)设备的Vendor ID，如果不成功表示没有这个设备，就尝试下一个设备BDF(0,1,0)。一个桥下最多可以直接连接32个设备，所以会尝试32次：Device号从0到31。注意：在Host/PCI Bridge中，这些设备的Device号是硬件写死的。
步骤2读取BDF(0,0,0)设备(即使图中的A)时，发现它的Header Type是01h，表示它是一个桥、单功能设备
发现了设备A是一个桥，配置它：
- Primary Bus Number Register = 0：它的上游总线是Bus 0
- Secondary Bus Number Register = 1：从它发出的总线是Bus 1
- Subordinate Bus Number Register = 255：先设置为最大，后面再改
因为发现了桥A，执行"深度优先"的配置过程：先去枚举A下面的设备，再回来枚举跟A同级的B
软件读取BDF(1,0,0)设备(就是设备C)的Vendor ID，成功得到Vendor ID，表示这个设备存在。
它的Header Type是01h，表示这是一个桥、单功能设备。
配置桥C：
- Primary Bus Number Register = 1：它的上游总线是Bus 1
- Secondary Bus Number Register = 2：从它发出的总线是Bus 2
- Subordinate Bus Number Register = 255：先设置为最大，后面再改
继续从桥C执行"深度优先"的配置过程，枚举Bus 2下的设备，从BDF(2,0,0)开始
读取BDF(2,0,0)设备(就是设备D)的Vendor ID，成功得到Vendor ID，表示这个设备存在。
它的Header Type是01h，表示这是一个桥、单功能设备。
配置桥D：
- Primary Bus Number Register = 2：它的上游总线是Bus 2
- Secondary Bus Number Register = 3：从它发出的总线是Bus 3
- Subordinate Bus Number Register = 255：先设置为最大，后面再改
继续从桥D执行"深度优先"的配置过程，枚举Bus 2下的设备，从BDF(3,0,0)开始
读取BDF(3,0,0)设备的Vendor ID，成功得到Vendor ID，表示这个设备存在。
它的Header Type是80h，表示这是一个Endpoing、多功能设备。
软件枚举这个设备的所有8个功能，发现它有Function0、1
软件继续枚举Bus 3上其他设备(Device号1~31)，没发现更多设备
现在已经扫描完桥D即Bus 3下的所有设备，它下面没有桥，所以桥D的Subordinate Bus Number等于3。扫描完Bus 3后，回退到上一级Bus 2，继续扫描其他设备，从BDF(2,1,0)开始，就是开始扫描设备E。
读取BDF(2,1,0)设备(就是设备E)的Vendor ID，成功得到Vendor ID，表示这个设备存在。
它的Header Type是01h，表示这是一个桥、单功能设备。
配置桥E：
- Primary Bus Number Register = 2：它的上游总线是Bus 2
- Secondary Bus Number Register = 4：从它发出的总线是Bus 4
- Subordinate Bus Number Register = 255：先设置为最大，后面再改
继续从桥D执行"深度优先"的配置过程，枚举Bus 4下的设备，从BDF(4,0,0)开始
读取BDF(4,0,0)设备的Vendor ID，成功得到Vendor ID，表示这个设备存在。
它的Header Type是00h，表示这是一个Endpoing、单功能设备。
软件继续枚举Bus 4上其他设备(Device号1~31)，没发现更多设备
已经枚举完设备E即Bus 4下的所有设备了，更新设备E的Subordinate Bus Number为4。然后继续扫描设备E的同级设备：Bus=2，Device从2到31，发现Bus 2上没有这些设备。
软件更新设备C即Bus 2的桥，把它的Subordinate Bus Number设置为4。然后继续扫描设备C的同级设备：Bus=1，Device从1到31，发现Bus 1上没有这些设备。
软件更新设备A即Bus 1的桥，把它的Subordinate Bus Number设置为4。然后继续扫描设备A的同级设备：Bus=0，Device从1到31，发现Bus 0上的设备B。
配置桥B：
- Primary Bus Number Register = 0：它的上游总线是Bus 0
- Secondary Bus Number Register = 5：从它发出的总线是Bus 5
- Subordinate Bus Number Register = 255：先设置为最大，后面再改
再从桥B开始，执行"深度优先"的配置过程。

PCIe 路由方式

PCIe 的三种路由方式

数据传输时，最先要确定的是：怎么找到对方？
所谓"路由"，就是怎么找到对方，PCIe协议中有三种路由方式：

配置读、配置写：使用基于ID的路由，就是使用<Bus, Device, Function>来寻找对方。配置成功后，每个PCIe设备都有自己的PCIe地址空间了。
内存读、内存写或者IO读、IO写：
发出报文给对方：使用基于地址的路由 。
对方返回数据或者返回状态时：使用基于ID的路由 。
各类消息，比如中断、广播等：使用隐式路由 。

不管是什么路由方式，我们最终关心的是TLP的格式。

地址路由

内存读、内存写或者IO读、IO写属于地址路由。
下图是内存读写与IO读写的TLP 头部格式：内存读写数据格式有64bit和32bit两种，IO读写32位bit。
Address：代表要读写设备的地址（pci地址）。
requester ID：请求读写的设备id，其中 <Bus, Device, Function>。
tag：表示一次pcie的通信。
pcie的每一次发送或读取信息都是通过TLP包，tag就表示TLP包的唯一序号。在设备发出包后会有一段缓存专门存放TLP包，如果对方回应这个TLP 那么设备会释放这段缓存，假如等待一段时间没有回应，设备将会重传这个TLP。就是通过tag判断。
请添加图片描述
在这里插入图片描述

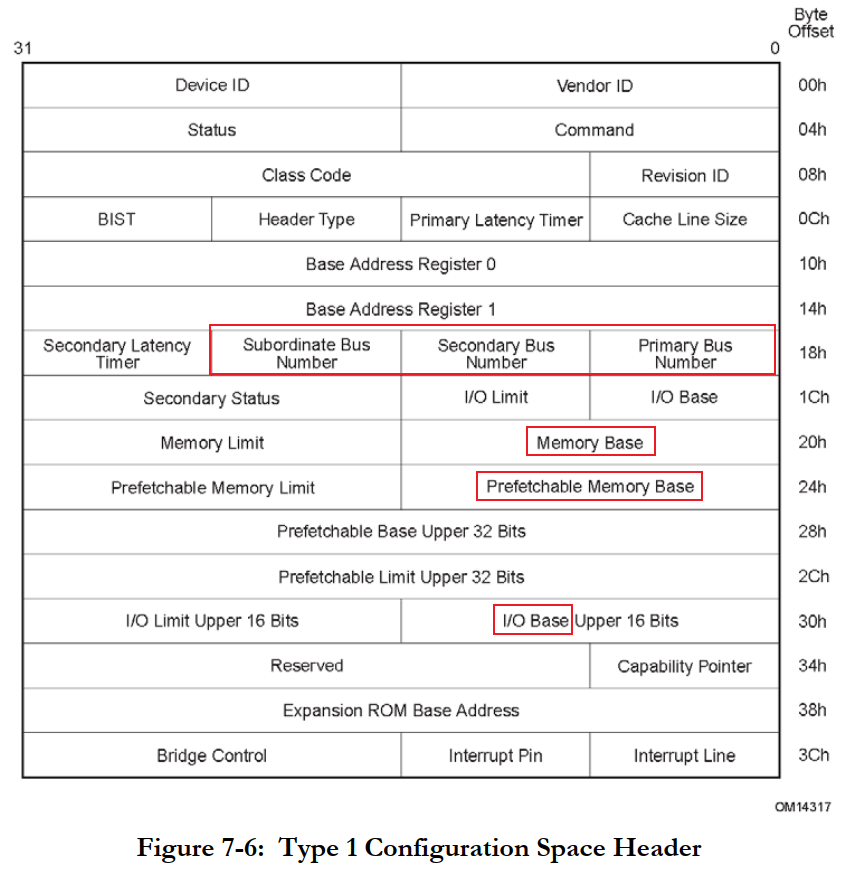

想要了解PCIe 地址的路由方式首先要了解桥设备的配置空间（type1）：
Memory Base 和Memory Limit：Base表示一段内存的首地址，Limit表示大小，合起来就描述了一段地址空间。描述下游设备所分配的所有地址段（一个桥下游设备所分配的地址应该是连续的，所以Base表示这些设备地址中最首的地址，Limit 表示它们的总长）。
Prefetchable Memory Base、Limit：表示下游设备可预取的内存空间。
IO Base 和IO Limit：表示所有子设备所分配的IO 地址空间。
请添加图片描述

地址路由完成报文

下图里面的Requester ID、TAG，被称为"Transaction ID"。
在这里插入图片描述
主设备要给EndPoint的内存写数据，它发出"内存写报文"，不需要对方回应。

主设备要读EndPoint的内存数据，它发出"内存读报文"，需要对方回应。

主设备要给EndPoint的IO写数据，它发出"IO写报文"，需要对方回应。

主设备要读EndPoint的IO数据，它发出"IO读报文"，需要对方回应。

PCIe设备要回应时，回应谁？给"Requester ID"，使用基于ID的路由
发起PCIe传输的设备(主设备)，对每次传输都分配一个独一的Tag，并且在硬件内部保存当前TLP。
接收到回应报文后，才会根据Tag清除掉内存中保存数据。
如果没接收到回应，或者失败了：会把硬件中保存的TLP重新发送出去。
回应的完成报文，可以含有数据，也可以不含数据，TLP头部格式如下：

地址路由寻址过程

场景①：最常见的场景。cpu 想要访问nedpoint1，cpu给他分配的空间是A-B，那么桥P-P2的Memory base和Limit描述的大小就是A-B（因为它的下游只有一个设备。如桥p-p1他的下游有多个设备分配了空间，分别是A-B和C-D，那么它的base和Limit 描述的这段空间就是A-D ）。

cpu 发出的指令首先到达RC，RC将cpu_addr 转换为 pci_addr，并发出TLP包。
TLP 到达p-p1，对比自己base 和Limit 知道，这条消息是要访问自己的下游设备，于是往下一级总线转发。
同样p-p2 发现要访问的是自己的下游设备，往下转发；p-p3 发现不是便不转发。
最终到达EP1。当EP1 回应cpu 消息时使用的是ID路由，RC 发给EP1的TLP 中包含了requester ID，通过它就将回应的消息返回给RC，cpu最终从RC读取。

场景②：EP1 与EP2之间的通信

EP2 发出含有EP1地址的TLP包，P-P3 桥发现自己不能处理，于是便往上一级总线转发。
P-P2 发现自己可以处理，于是往自己的下一级转发，最终到达EP1。

场景③：EP2 通过DMA 直接访问内存（主存储器）

EP2 发出含有主存储器地址的TLP包，P-P3 桥发现自己不能处理，于是便往上一级总线转发。
同样P-P1 也往上一级转发，最终通过RC的地址转换（pci_addr to cpu_addr），到达主存储器。

在这里插入图片描述

隐式路由

消息报文的头部格式如下：
请添加图片描述
消息报文中头部的Type字段里低3位表示隐式路由方式：

000：路由到RC
001：使用地址路由(使用地址路由的消息不常见)
010：使用ID路由
011：来自RC的广播报文，底下的PCIe桥会向下游转发此消息
100：本地消息，消息到达目的设备后结束，不会再次转发
101：路由到RC，仅用于电源管理

在这里插入图片描述
